1. 基础知识

① 研究背景
a.基于之前的vMedia专题研究，已经对AMI LTS12.0 vMedia的实现逻辑以及数据拆分包流程有了较深层次的了解。
b.而LTS13.0在实现方式上进行了一些重要的调整：USB(iusb ->usbgadget) 数据内部转发(socket - > nbd)

② 对比知识点
在ASPEED BMC芯片linux平台中，对芯片支持的两个USB2.0端口，端口A：既可以作为主机端也可以作为设备端, 端口B仅可以当作主机端

AST2500支持5个子设备包括15个端点，设备驱动实现在usb1_hw
AST2600相对于AST2500最多支持7个下游设备一共21个端点

iusb:USB虚拟设备接口，对SCSI进行了封装
usbe:实现USB协议设备端部分，对USB device IC接口做了封装
usb1_hw:提供USB device控制器硬件接口

2. LTS13.0架构vMedia框图

1.前端与BMC之前的跨机通信不变，仍然是以WebSocket方式实现
2.Lighttpd插件内创建了NBD-Server以及NBD-Client线程，实现前端与HOST之间的联通
3.NBD-Client作为HOST端的代理，通过usbgadget进行数据的转发

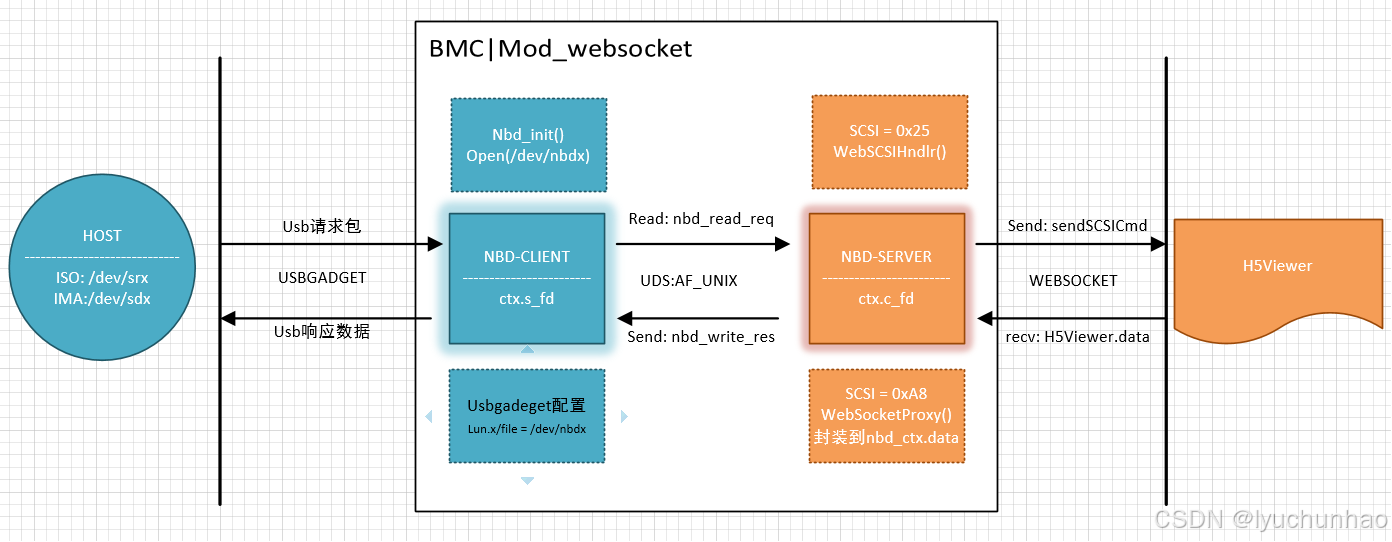

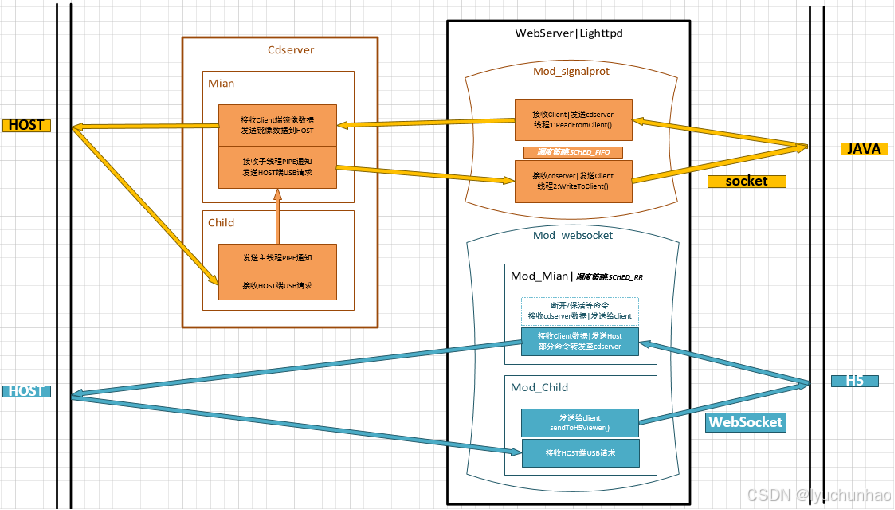

逻辑框图如下图所示:

3. 代码梳理

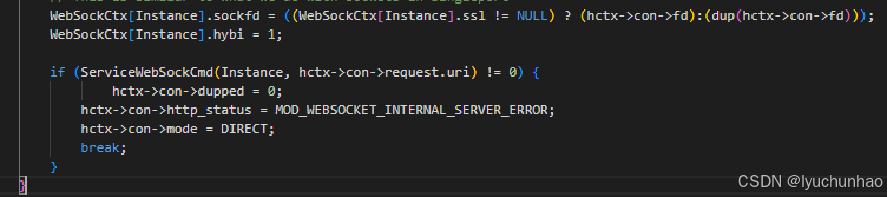

1. H5Viewer与lighttpd建立Websocket连接：WebSockCtx[Instance].sockfd

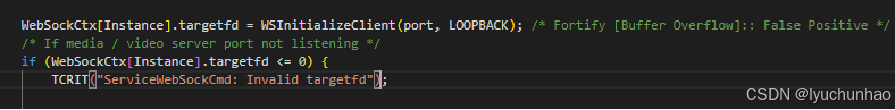

2. Lighttpd与cdserver建立socket连接：WebSockCtx[Instance].targetfd

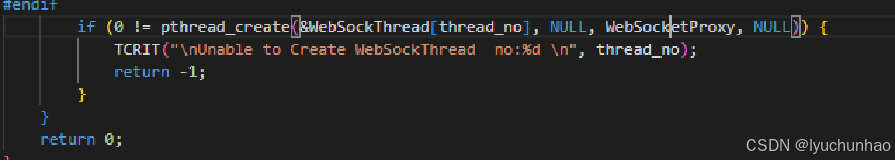

3. 创建数据转发线程：WebSocketProxy()

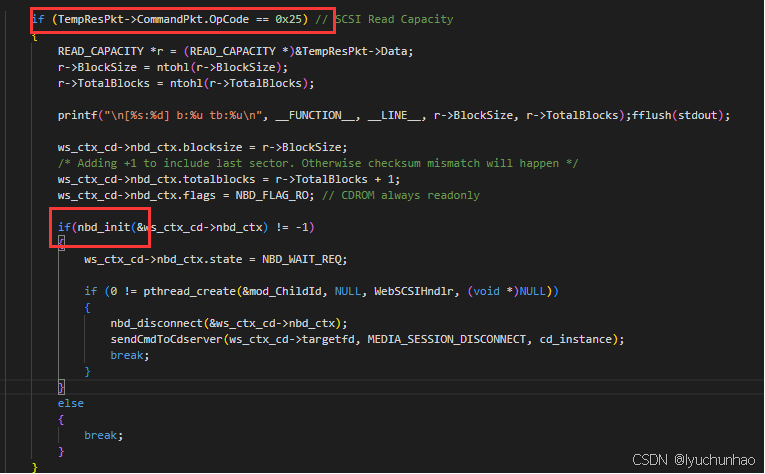

   4. 转发线程接收到SCSI=0x25(Read Capacity)：nbd_init()
   –创建nbd-server线程：NBD_CTX.c_fd
   –创建nbd-client线程: NBD_CTX.s_fd

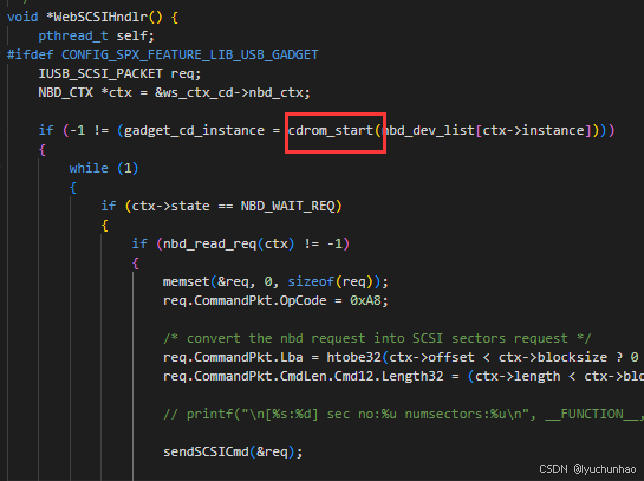

4. 同时创建mod_ChildID线程：WebSCSIHndlr()

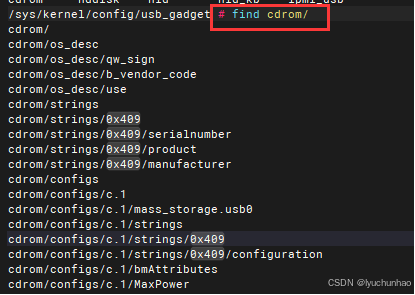

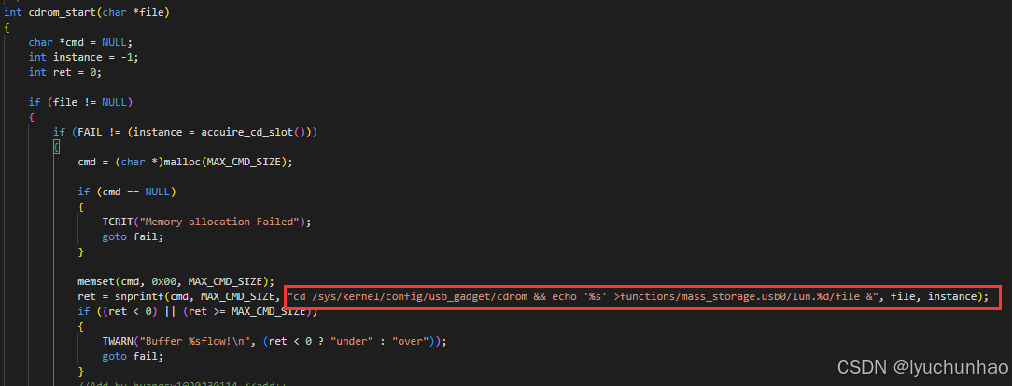

5. 子线程中进行usbgadget与nbd设备的绑定：cdrom_start() | lun.x/file = /dev/nbdx

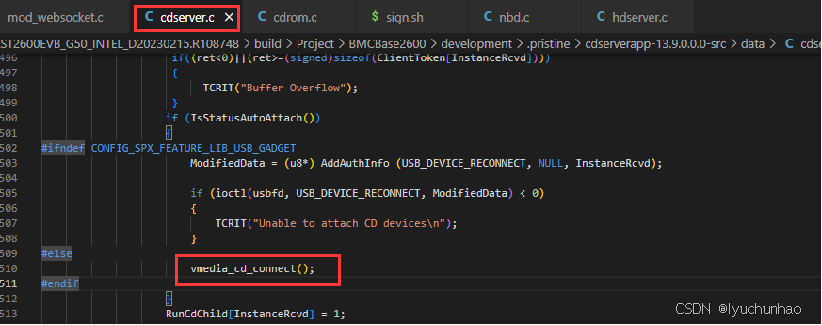

6. 与前端H5Viewer建联成功后：vmedia_cd_connect()

  #使能UDC控制器
  #cd /sys/kernel/config/usb_gadget/cdrom
  #echo 1e6a0000.usb-vhub:p2 >UDC

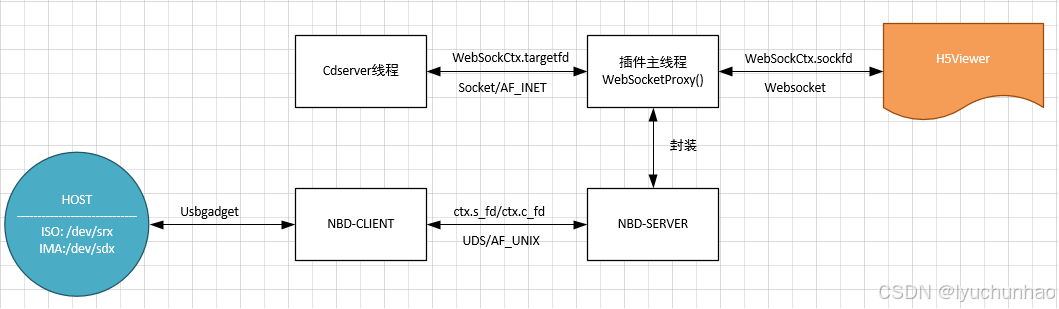

7. 至此，整个数据通路建立成功： （控制命令和数据对应两条通路如下图所示）
–子线程接收Host端的USB_REQ: nbd_read_req(ctx)，并转发至H5Viewer{sendSCSICmd(&req)}

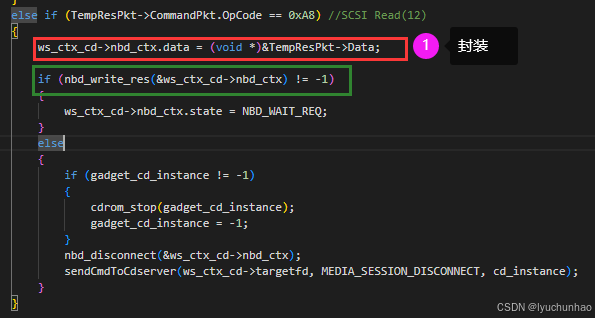

–插件线程接收H5Viewer的镜像数据封装成nbd块数据并发送：nbd_write_res()

8. 总结,总体流图如下所示

4. 知识进阶 – NBD Client&Server In BMC

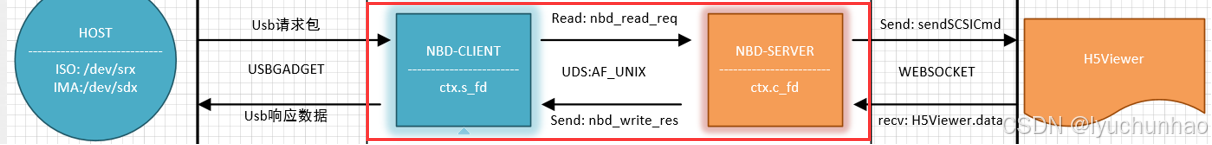

如下图所示：
1.nbd-server和nbd-client均运行在BMC内部，分别充当H5Viewer与Host的代理
2.nbd-server和nbd-client之间通过UDS通讯，接近与内存传输速率
3.USB请求包：Host通过nbd-client传送到nbd-server，然后，mod_child子线程读取后，发送给H5Viewer
4.USB响应数据：H5Viewer将镜像数据通过WebSocket发送给插件主线程，然后通过nbd-server发送到nbd-client,进而通过usb最终发送到Host

思考：
这里nbd-client其实是可以放在Host端运行的，但这样就略过了usb，选用了网路传输方式，有如下缺点：
1.网路传输方式容易受网路环境影响，稳定性会差一点
2.需要Host端有相应的驱动配合，适配性和通用性会差一点(你不能要求为了用这个功能，客户需要在OS装一些服务)

5. 知识进阶 – usbgadget与nbd是如何关联起来的？

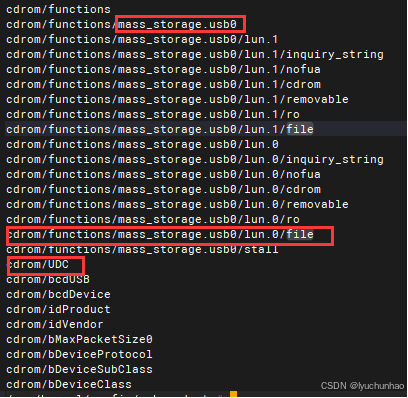

1. 我们在BMC上进行的usbgadget的相关配置，均是为了将CDROM或者HDDISK模拟成一个USB Mass Storage设备
2. 将NBD-Sever上的数据块以文件的形式保存在虚拟磁盘中，lun.0/file=/dev/nbd0
3. 然后通过usbgadget框架将这个虚拟磁盘挂载到Host上，映射后的设备为/dev/srx或者/dev/sdx
4. 因为BMC端模拟的USB Mass Storage是连接在USB总线上的，且Host无法区分真实还是模拟的，因此，当Host扫描到该设备时，会将其当作真实的设备使用。
5. 在整个过程中，nbd-client通过GadgetFS与BMC进行通讯，而BMC则通过usbgadget驱动将请求转发到nbd-server。nbd-server和nbd-client之间的通讯则是通过UDS协议完成的。
6. 对于 USB Gadget 驱动，它将本地 USB 接口的访问接口暴露给连接到设备的主机端，主机可以通过 USB 接口来访问设备。USB Gadget 驱动将本地 USB 接口的数据封装在 USB 协议帧中，通过 USB 接口传输给主机。在主机接收到数据后，将数据解封装并进行处理，然后将响应数据封装成 USB 协议帧，并通过 USB 接口返回给设备。

   最后，我这里以Host的视角梳理整个通讯逻辑：
   Step1：在OS上，打开/dev/sdx设备并读取数据，读取请求会通过usb被nbd-client捕获
   Step2：nbd-client将读取请求发送到BMC上的nbd-server
   Step3：nbd-server将请求转发至前端，前端从镜像数据中读取请求的数据并返回给nbd-server
   Step4：nbd-server将数据发送回nbd-client
   Step5：nbd-client将数据通过USB返回给OS

因此，通过usbgadget、nbd-client和nbd-server，可以实现将前端镜像数据映射到OS中，使得OS可以访问和操作前端镜像数据。
