经典蓝牙连接过程

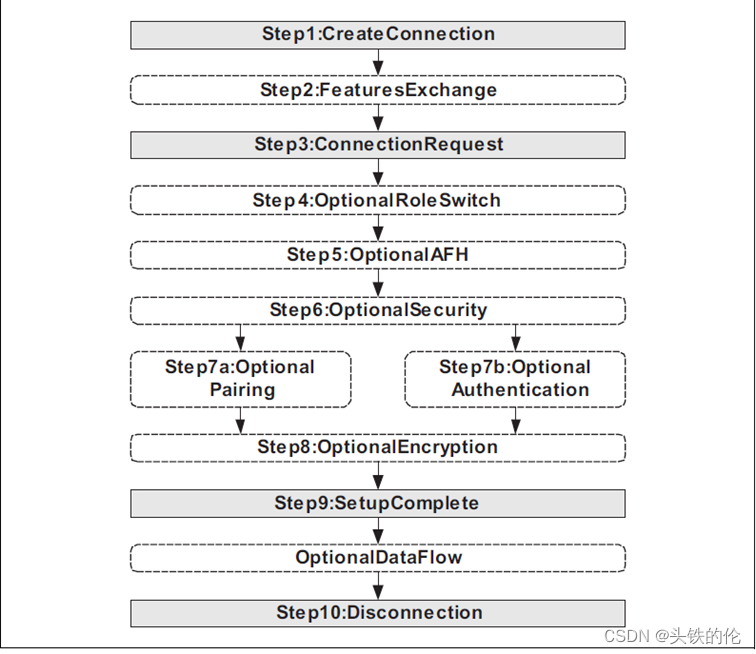

ACL是连接基础，sco需要再ACL连接成功后建立连接。基本链接流程如下:

一、创建连接

从用户点击扫描到的蓝牙设备开始，发起连接的设备会发送create_connection给controller。controller会进行page过程。

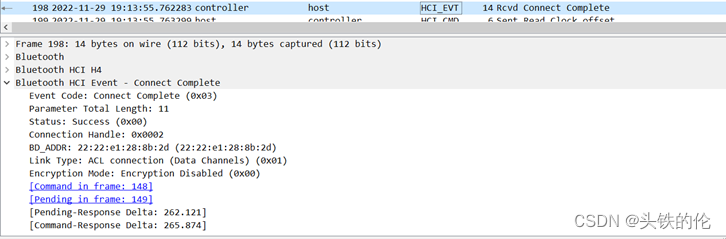

 而后会底层链接完成，这个完成仅仅是确认两边连接请求的一次交换。

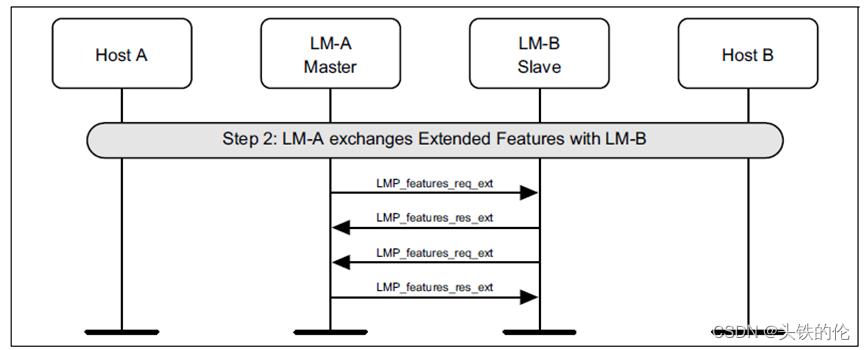

二、Feature交换

 连接完成后，进行两端的物理层功能交换。确定能力一致性。中间也会针对物理层策略进行配置：Master/slave switch; hold mode; sniffer mode ;Remote name、remote version等。

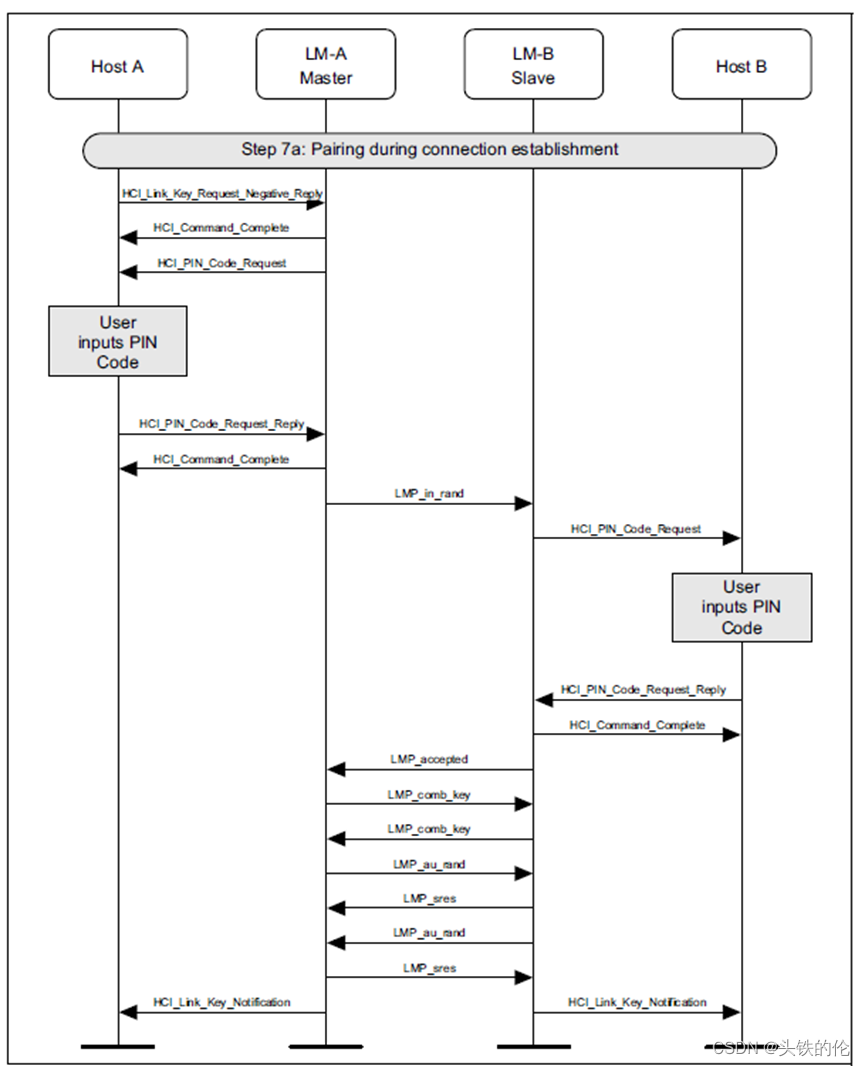

三、配对

最早的配对是采用输入pin码的形式，但是手机上大多是采用simple pair的方法.对于非首次连接的设备，配对的过程，所谓交换安全密钥的过程就不再必要，可以直接跳过。

配对可以分为四个阶段:

1.配对信息交换：确认使用simple pair，pin或是其他方式进行认证

2.链路认证:这一过程在确认认证方式后，用户需要主动健全的操作，如点击接受配对请求、输入pin码等

3.密钥分配:基于随机数，pin码，mac等信息生成LTK。确认共同的密钥

4.绑定:双方保存了对方的密钥信息，类似wifi的保存AP形式

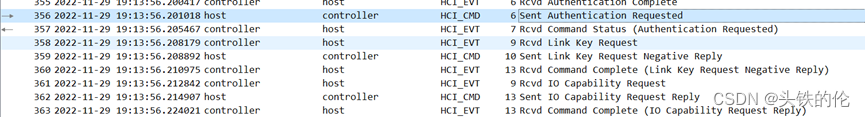

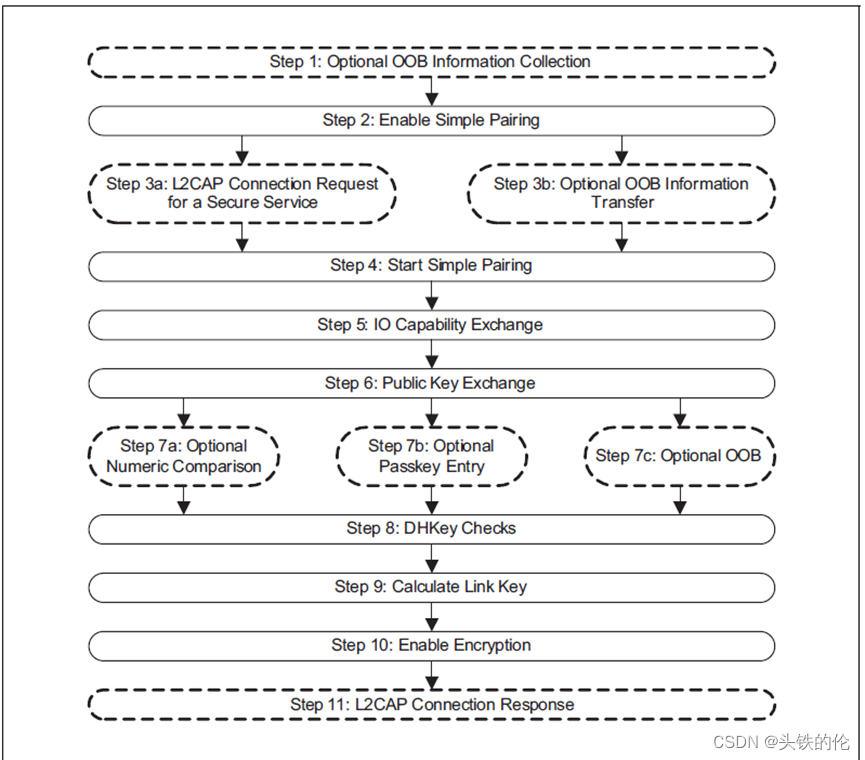

 simple pair



 这里发送的user confirmation也代表首次链接时，用户点击accpet对话框的一个标志。

 Simple pair以发起认证，link key互换，IO信息交换，用户点击接受连接位置，代表simple pair完成。

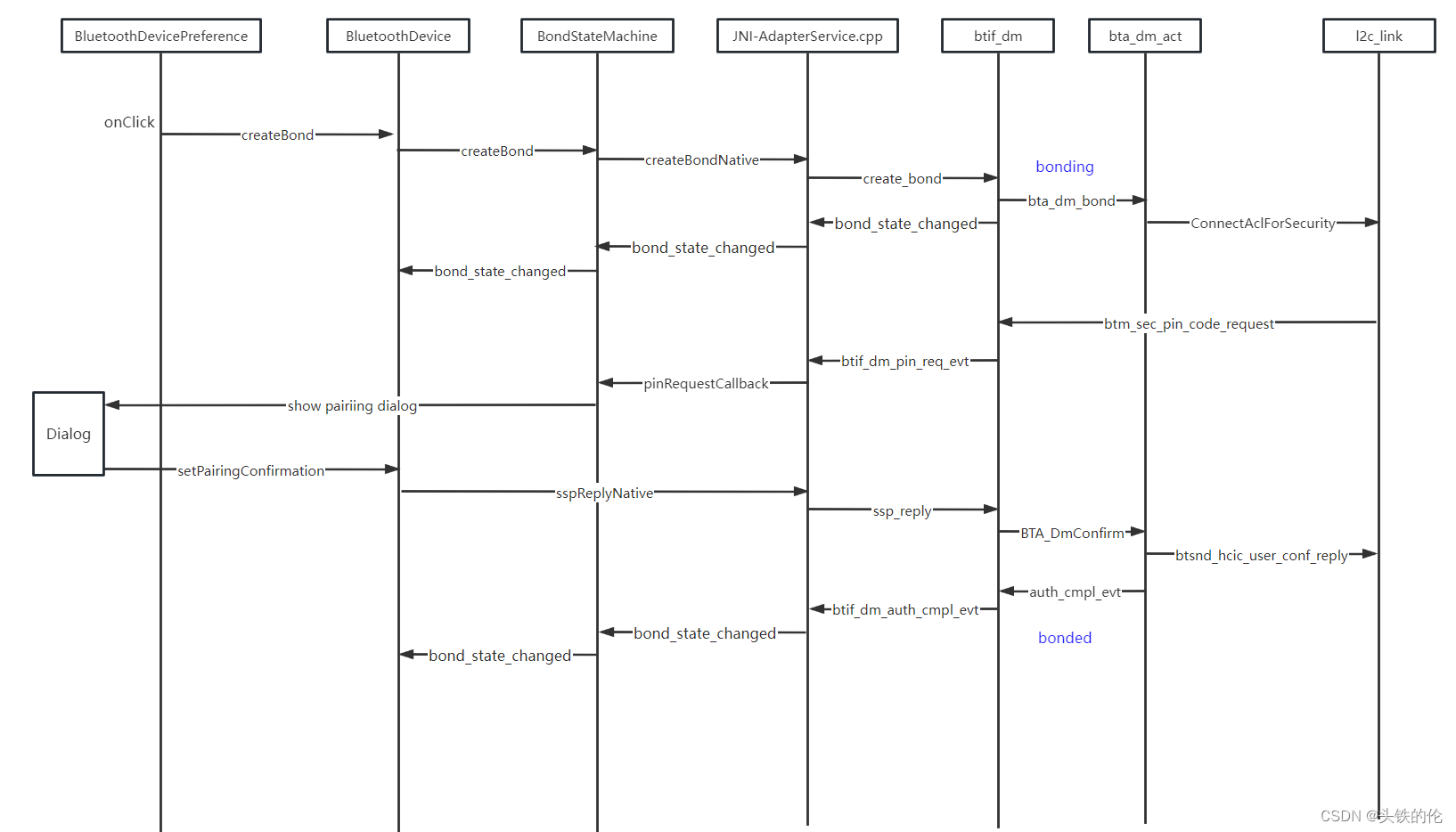

代码实现

有些类画的不是那么准确但是整体流程是通的，bonded之后就是各profile连接，而后settings上回显示已连接

四、Profile连接

说明几个主要profile的连接过程。对于手机而言，蓝牙连接成功标志为配对后某个profile连接完成，即便后续几个profile还在连接中。代码如下:CachedBluetoothDevice.java

    public boolean isConnected() {
        synchronized (mProfileLock) {
            for (LocalBluetoothProfile profile : mProfiles) {
                int status = getProfileConnectionState(profile);
                if (status == BluetoothProfile.STATE_CONNECTED) {
                    return true;
                }
            }

            return false;
        }
    }

• HFP

HFP连接首先进行SDP服务发现过程，分配逻辑信道后开启连接。由于HFP基于Rfcomm实现，所以需要先行建立rfcomm连接.

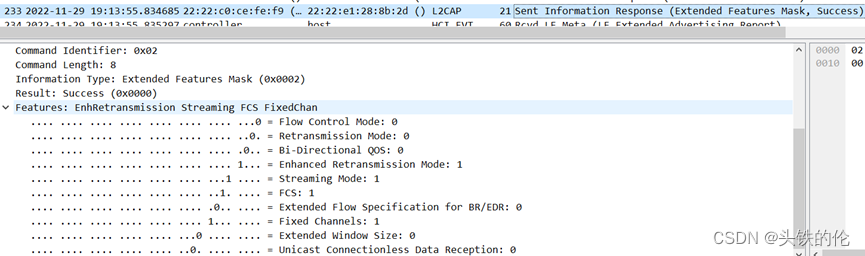

 Rfcomm连接开启先基于sdp申请的CID在L2CAP进行连接和信息交换。

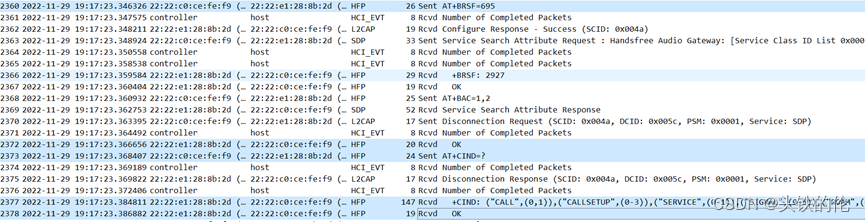

 由于Rfcomm不止围绕HFP一个profile服务(还有opp等)，在rfcomm完成后，还需要进行HFP连接，这其中的部分连接过程如下所示:

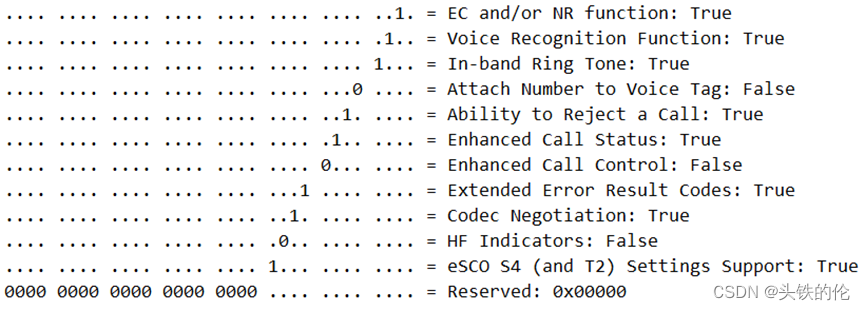

 基于音频基础理论，两端是被进行音频传输前，需要统一支持的编码格式，采样率，控制语义等，在HFP中进行了这些信息的交换。

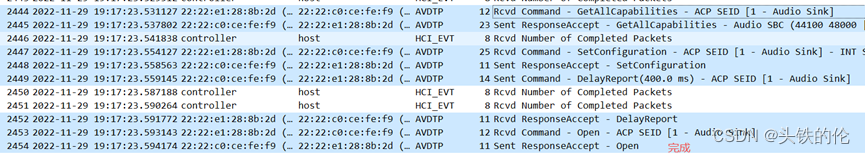

• A2DP/AVRCP

A2DP作为重要的profile，基于的协议为AVDTP。在SDP发现后，同样进行L2CAP的连接后，才能进行上层profile的连接。

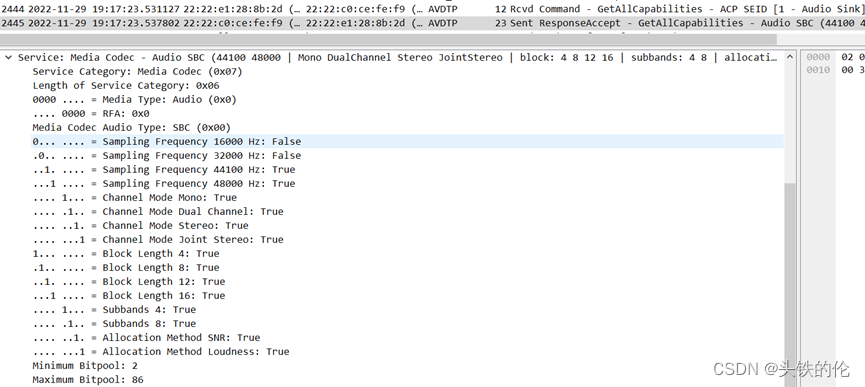

 同样需要进行音频信息的交换，HFP的音频参数不能和A2DP复用并且基于profile的独立规则，需要再进行一次音频信息交换.个人理解，HFP主要保证音频传输稳定性，A2DP则需要提升音频细节，需要采用不同的编码和采样率。
