【知识图谱】03图谱设计(使用Protege)

目录

简单分析：

操作过程

1、建立IRI（Internationalized Resource Identifiers，简称IRI）

2、类别设计

3、对象属性设计

4、数据属性设计

6、保存owl文件

---

protege教程建议参考这篇文章：

https://blog.csdn.net/Jenny_oxaza/article/details/83148300



简单分析：

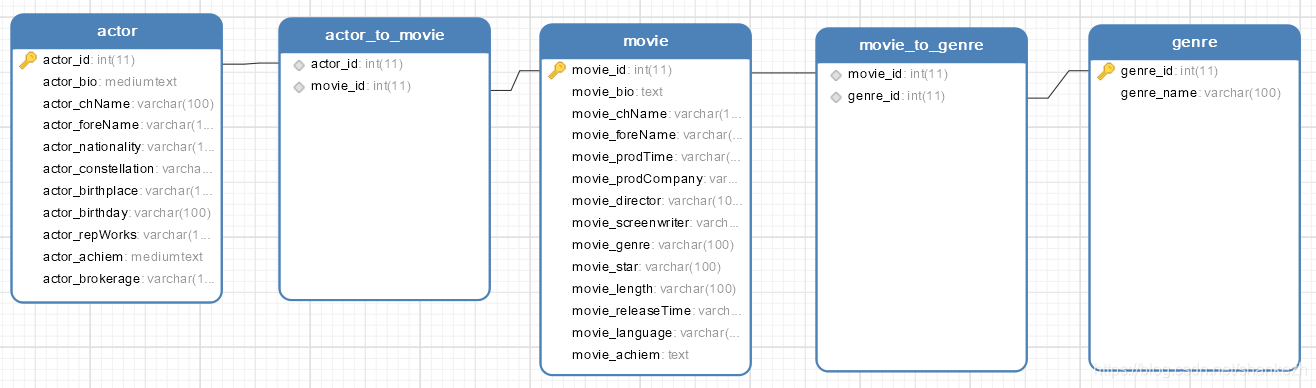

首先看一下我们的数据库表单，主要是三个类别，五张表单。

并且像actor、movie、genre中包含具有的属性。

接下来，我们的需求就是使用Protege软件，构建实体关系，最终生成OWL文件。

操作过程

1、建立IRI（Internationalized Resource Identifiers，简称IRI）

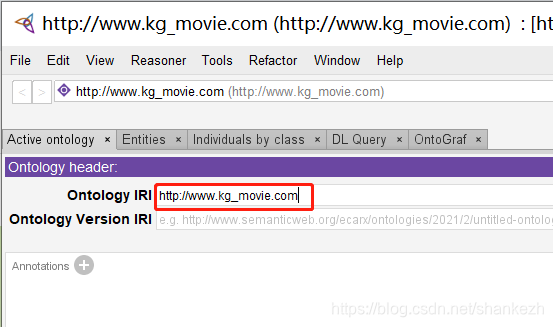

1.1、输入想要的IRI，如下图：



2、类别设计

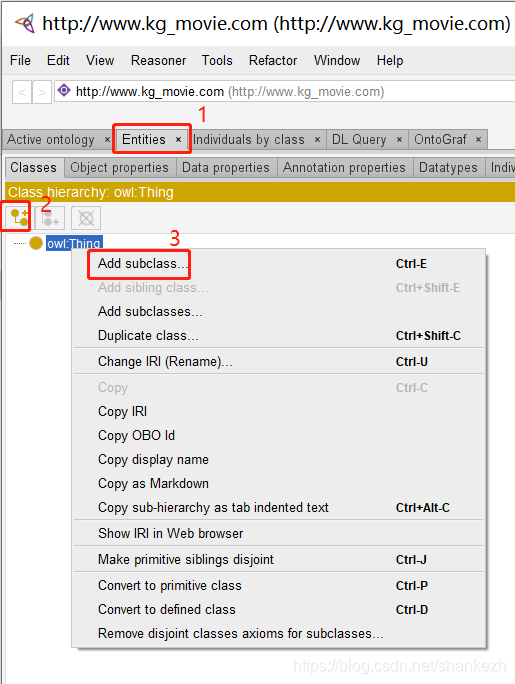

2.1、点击图中1处的 Entities,然后选中owl:Thing标签，这个Thing是本体构建类别中，最顶层的描述，然后点击图片2处添加类别（或者按照3处，右键Thing选择Add Subclass选项），新建三个类别，actor，movie，genre；

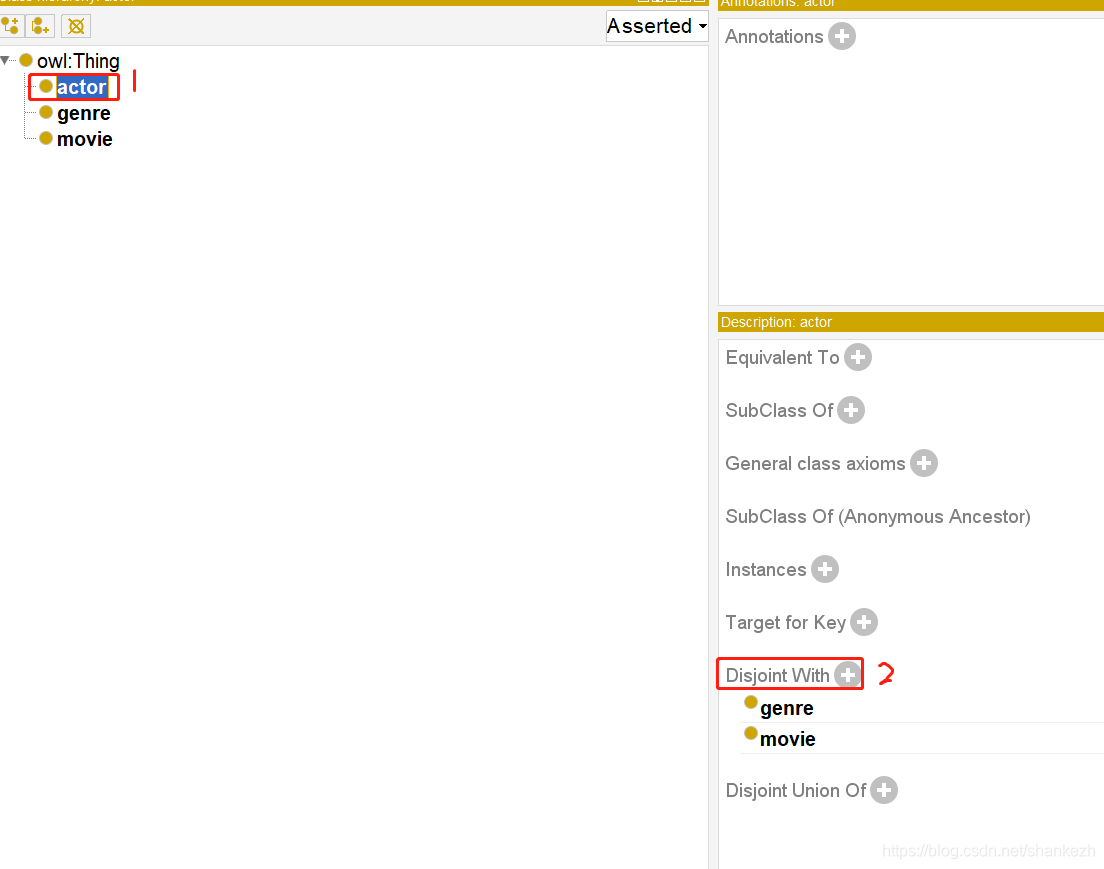

2.2、选择actor类别（下图1），在其互斥(Disjoint With)类别中，添加 genre和movie（图2）,添加完成后，由于acotr互斥了genre和movie，所以点击genre和movie也会看到其中的互斥类别都包含actor；

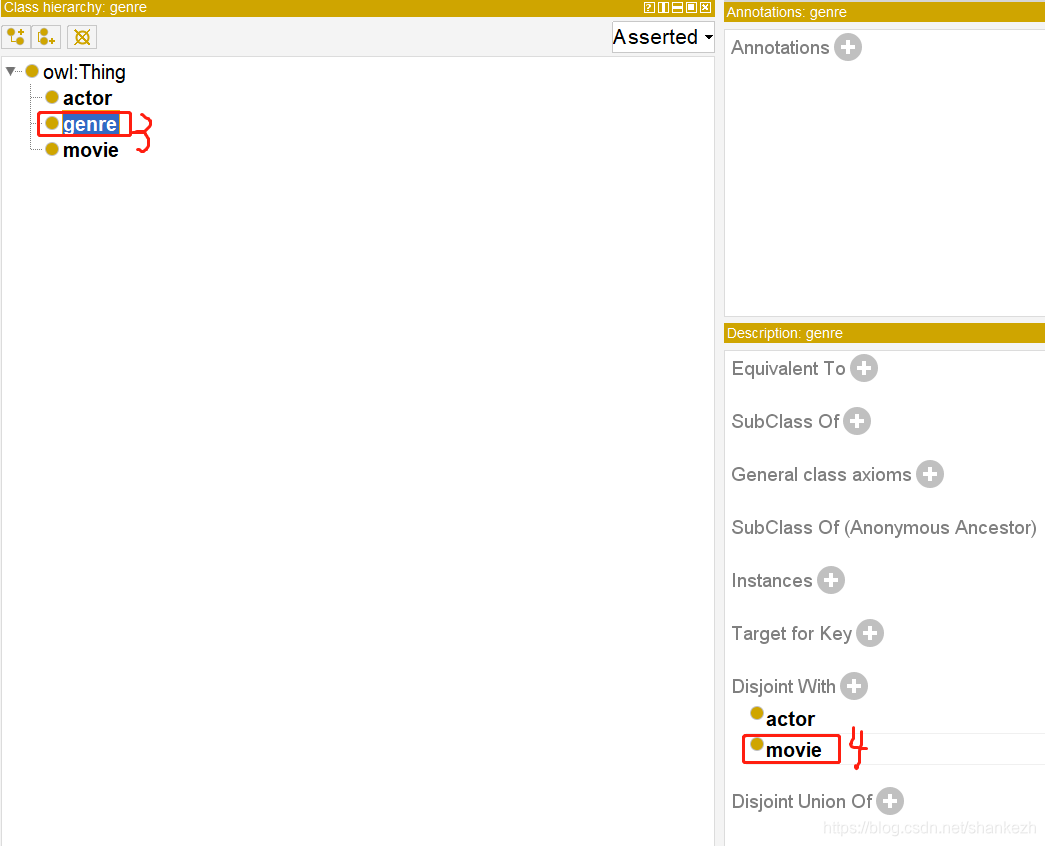

选择genre类型（下图3），互斥类型已经包含了actor，点击+号，新增movie类别（下图4）。不需要再对movie进行配置了，因为自动关联了movie。这样就完成了三个类的互斥配置。

3、对象属性设计

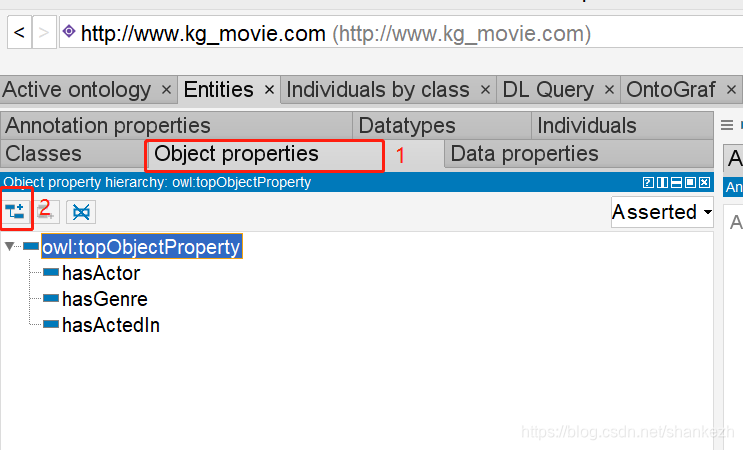

3.1、点击Object properties（图1）选项卡、点击添加子类别（图2）增加对象属性，建立hasActor，hasGenre，hasActedIn三个对象属性；

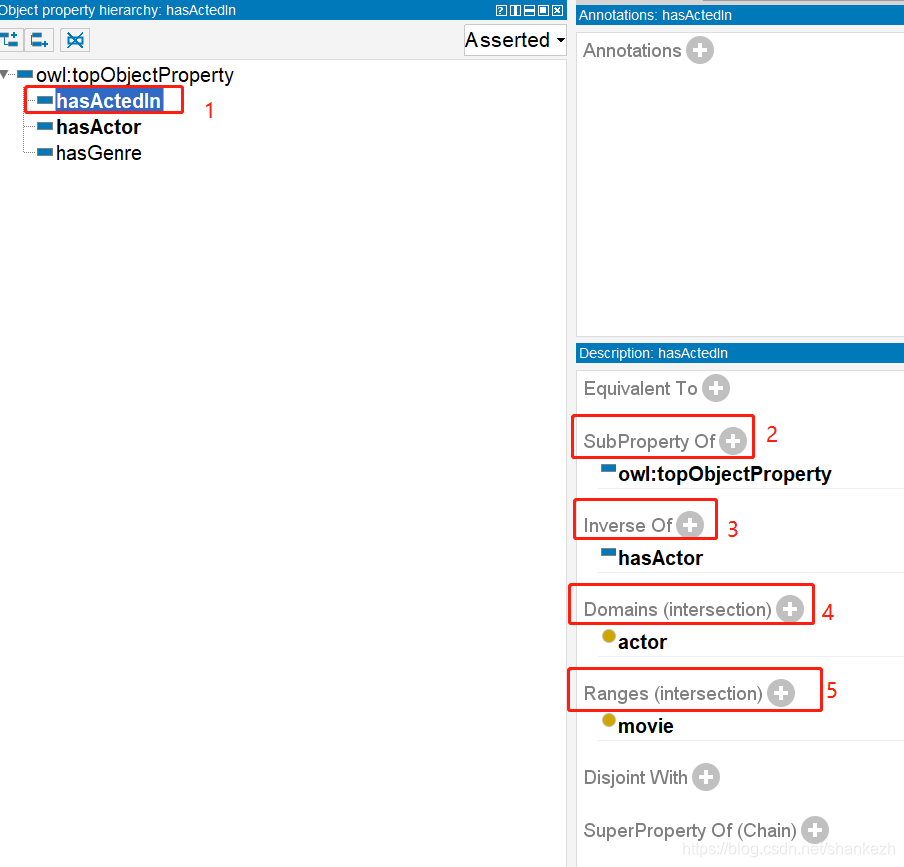

3.2、点击hasActedIn属性（下图1），在右侧配置属性节点，属于顶层属性（图2）、配置 相逆对象属性（图3），hasActedIn的相逆对象是hasActor，很简单的意思哈，三元组描述是主谓宾关系，例如： 周星驰（actor）曾参加了（hasActedIn） 功夫(movie) ，那么 相逆属性，不就是 功夫（movie）有包含(hasActor)  周星驰(actor)，这两个属性就是把实体关系 actor和movie进行了反转，设置属性取值主语类别为actor（图4），设置宾语类别为movie（图5）。

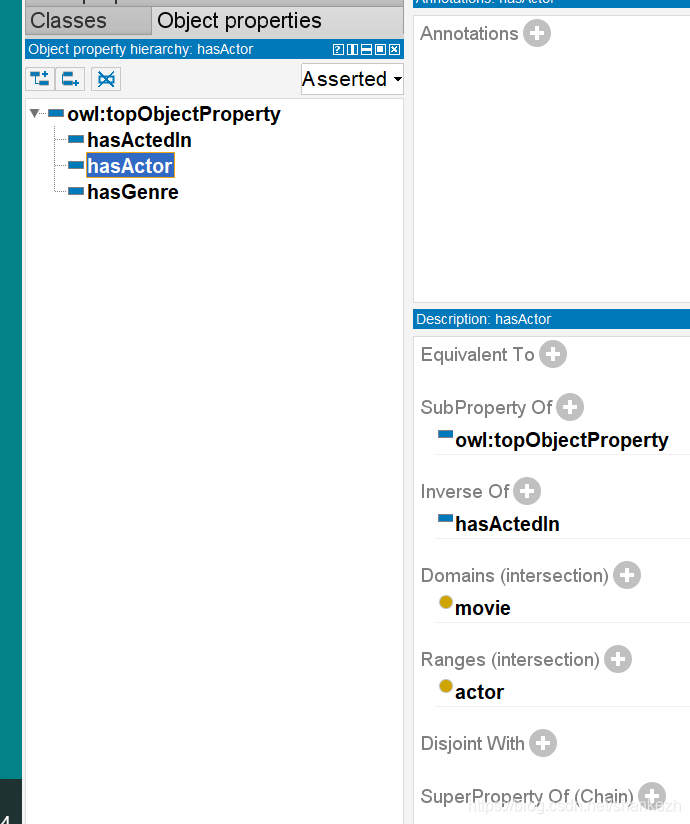

3.3、同理，配置hasActor属性，其中由于配置了hasActedIn的 逆属性 Inverse Of 是hasActor，因此 hasActor 的逆属性已经自动具有了 hasActedIn，其他的如下图配置即可。

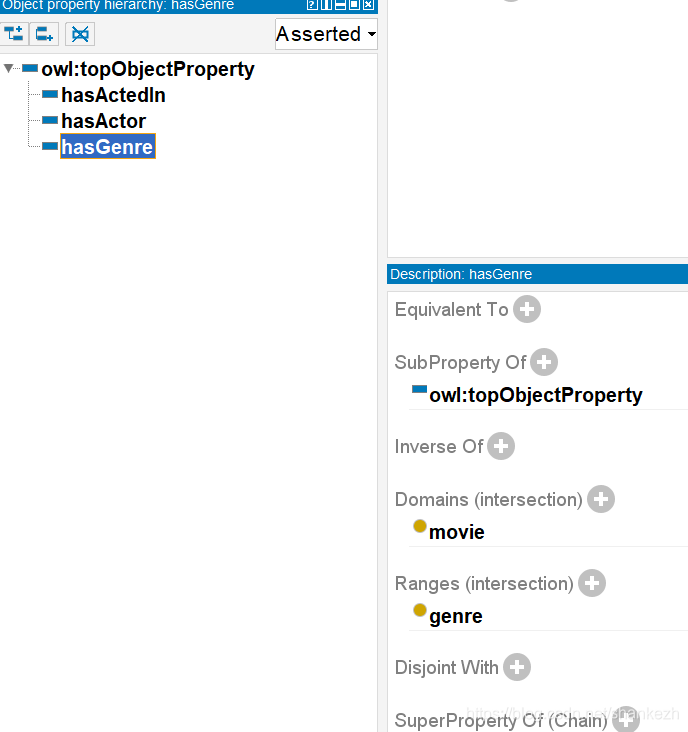

3.4、同理，设计hasGenre属性，如下图，逆属性为空，因为没有设计对应逆属性，你可以后续自行挑战进行设计：

4、数据属性设计

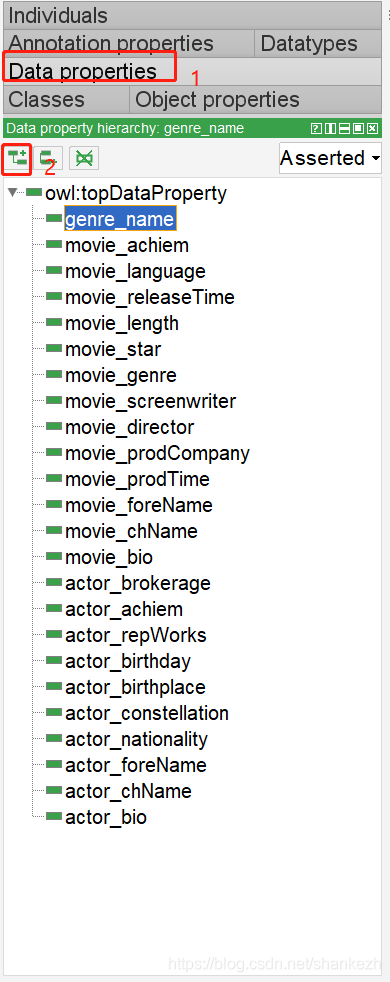

4.1、点击DataProperty（图1），建立具体的子属性类别（图2），具体类别按照我们数据库中的三张表单进行设计即可，当然，movie_id,genre_id，actor_id不需要设计。

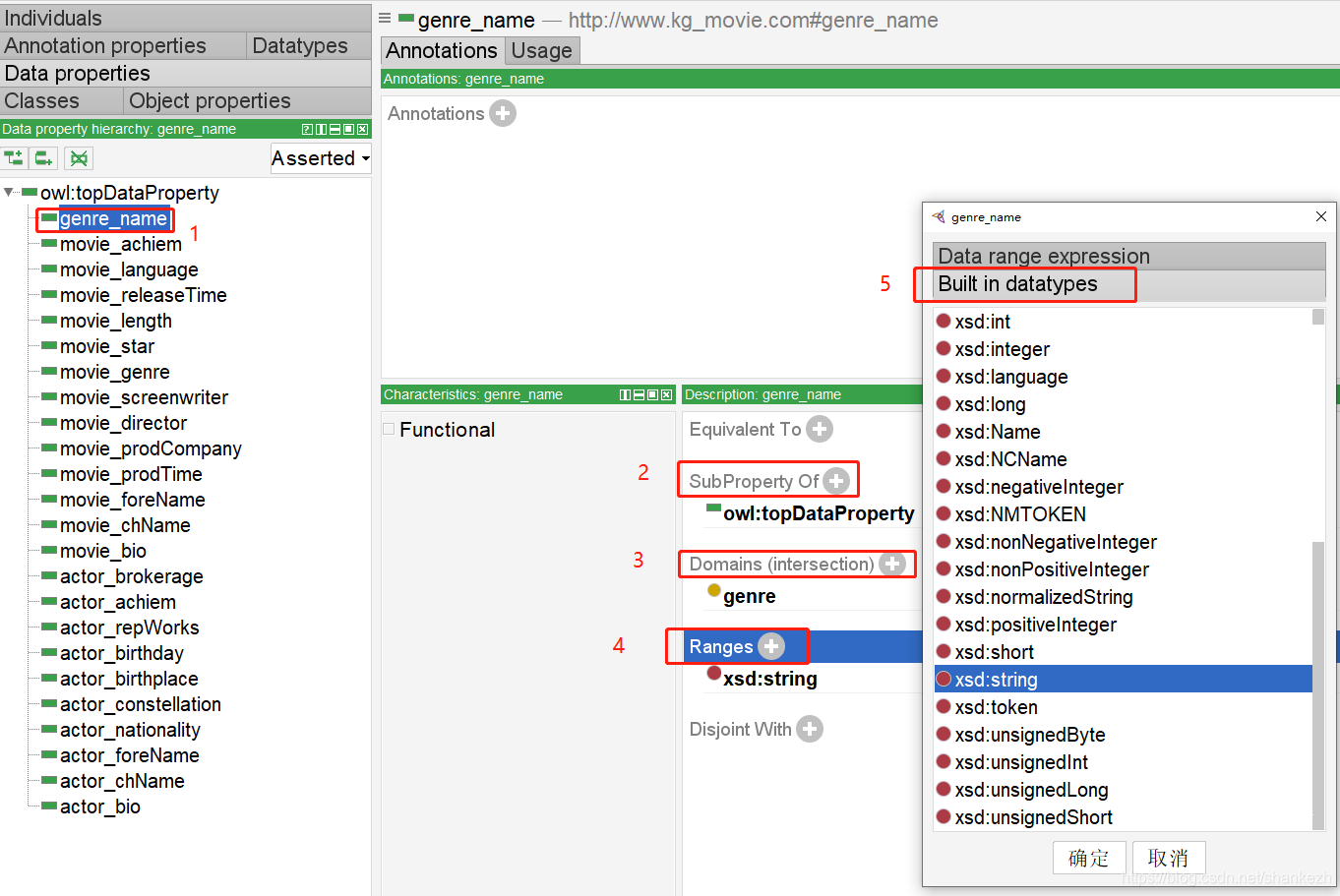

4.2、为具体的属性类别添加描述限制，点击genre_name(图1），选择SubProperty Of，顶层类别为topDataProperty（图2），设置主语类别为genre，类别名称属于类别，没毛病（图3），设置取值范围，数据取值范围为图4,5操作。

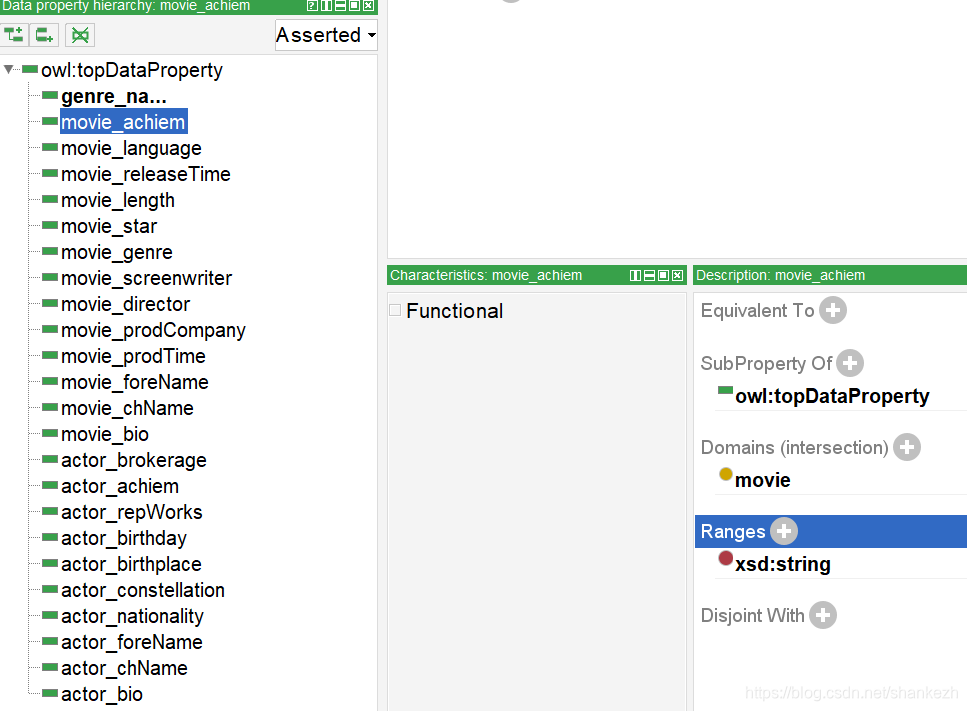

同理，对其他所有movie_xx系列进行约束设置，我这里就取一张movie例图：

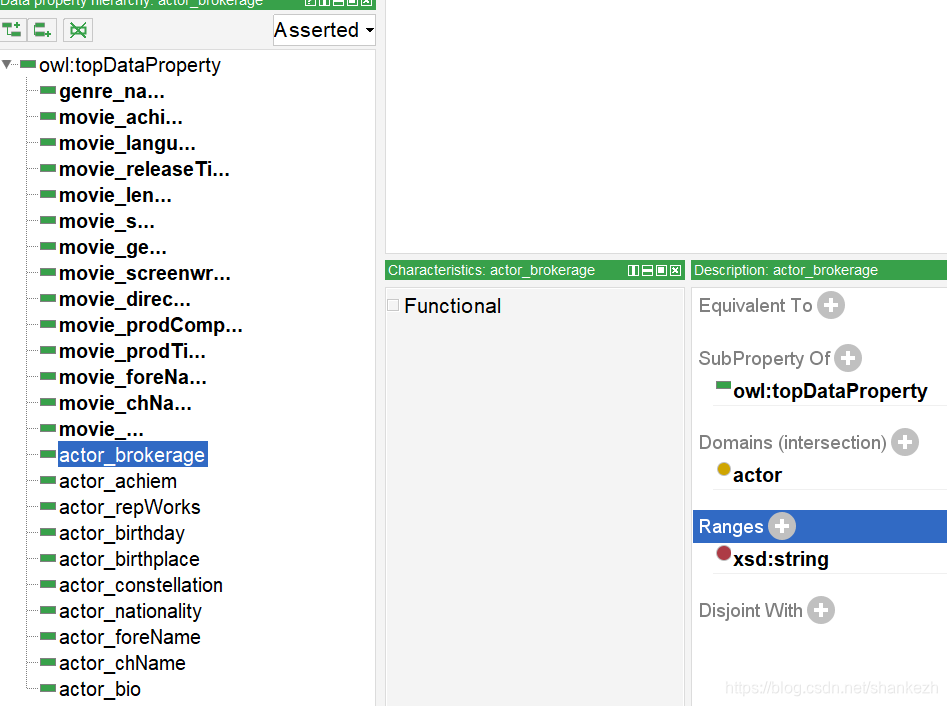

同理，对其他所有actor_xx系列进行约束设置，我这里取一张actor例图：

5、查看关系图

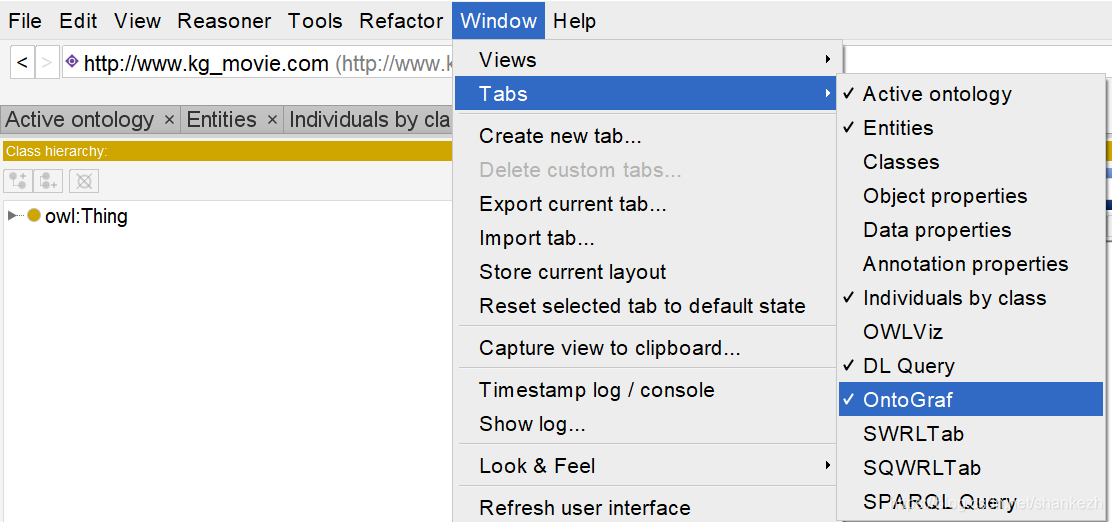

5.1、配置ontoGraf，如下图勾选 Window -- Tabs -- OntoGraf

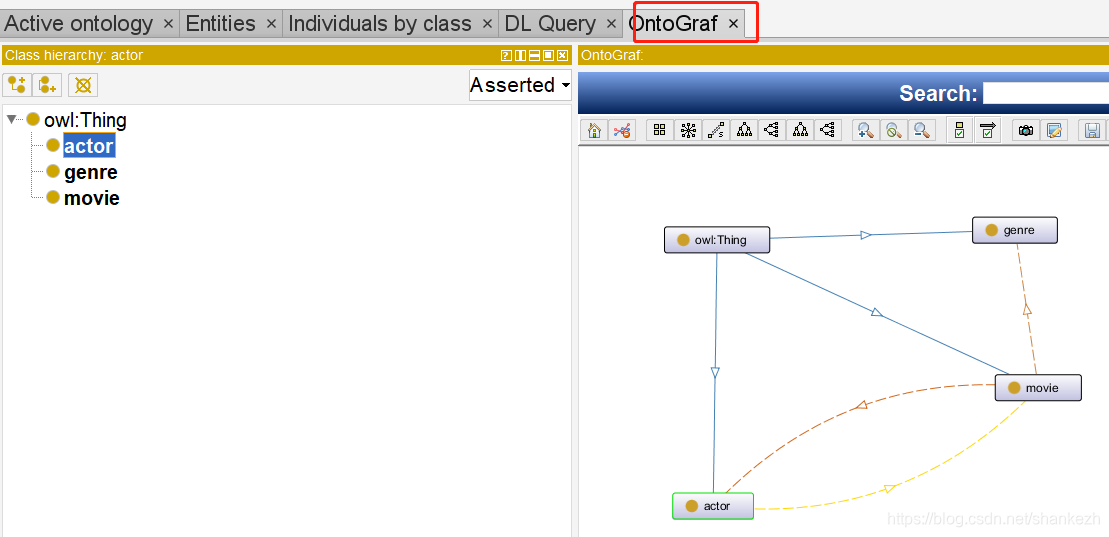

5.2、点击OntoGraf进行查看：

6、保存owl文件

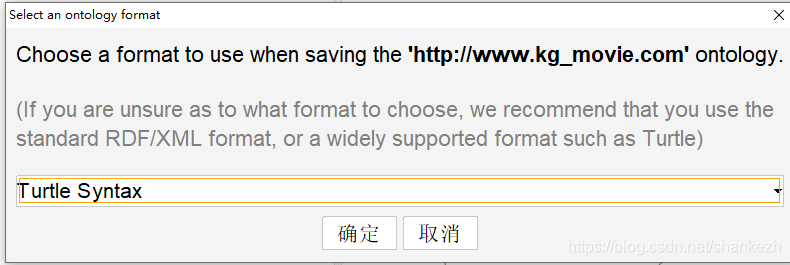

6.1、File -- Save As ，对话框选择Turtle Syntax类型，如下图：



完成,owl文件什么时候使用可以看第一篇介绍。
