问题

DXP制作的电路原理图需要在技术报告中插入,一般用拷贝屏幕的方法得到的图象粗糙。用矢量图最好。

这里给出的方法2适合于任意的PDF矢量文件作为矢量图插入WORD中。

方法

方法1. 直接在DXP打开的schdoc文件图中选中要处理的部分,拷贝粘贴到word中即可。这种方法得到的矢量图是彩色的。

方法2. 从DXP中输出电路图的PDF文件。用illustrator读出pdf文件修改,保存为svg格式后,由Visio读入转为wmf格式再插入到word中。这种方法对于能做成pdf的矢量格式是通用的。

过程

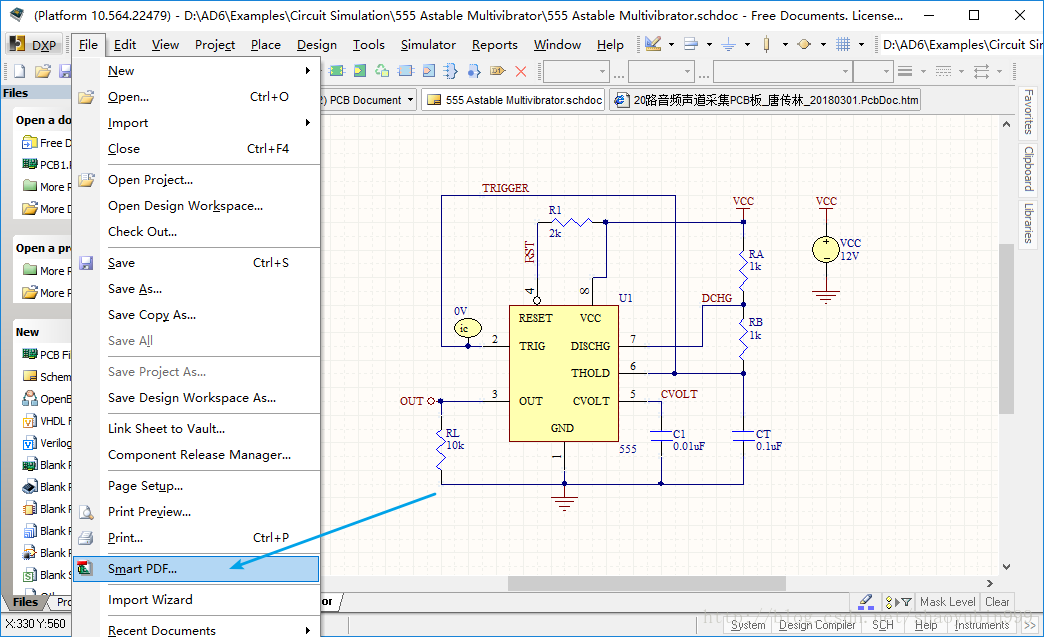

1、打开DXP电路图

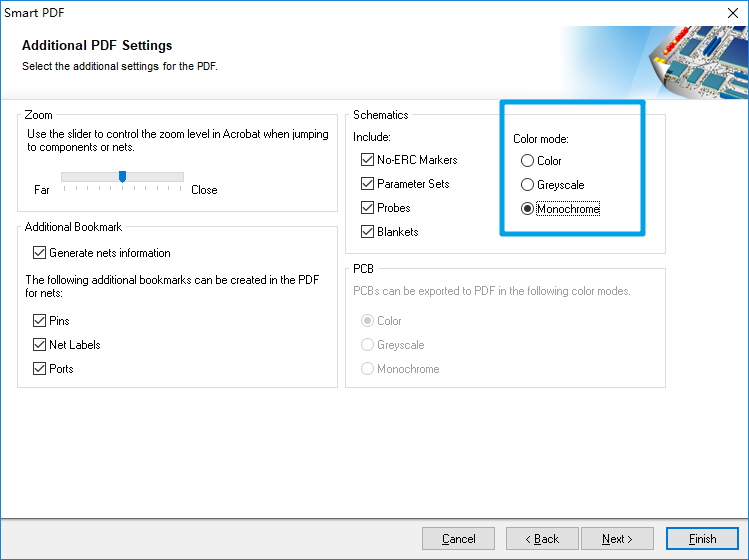

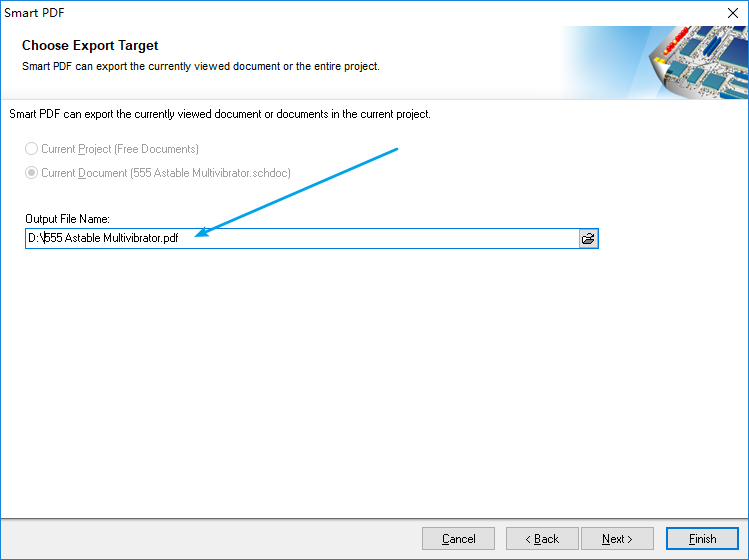

2、导出电路图为PDF文件

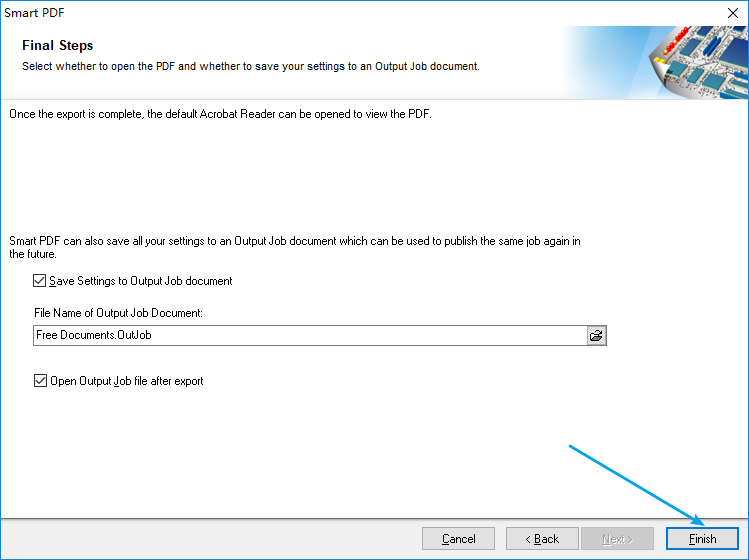

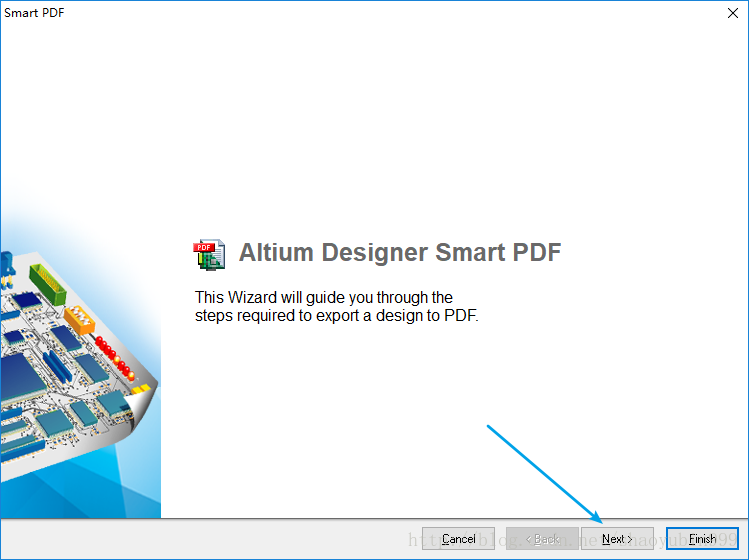

通过Smart PDF菜单项导出。

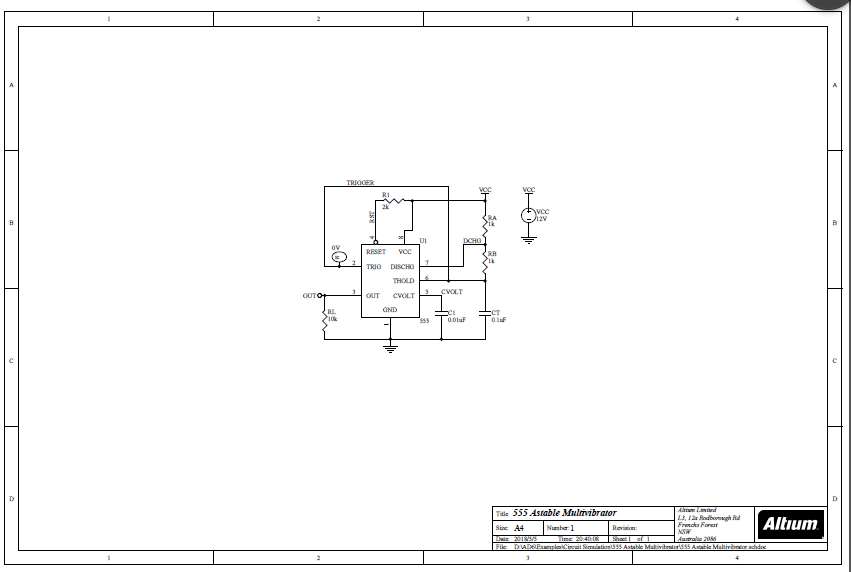

得到的PDF文件

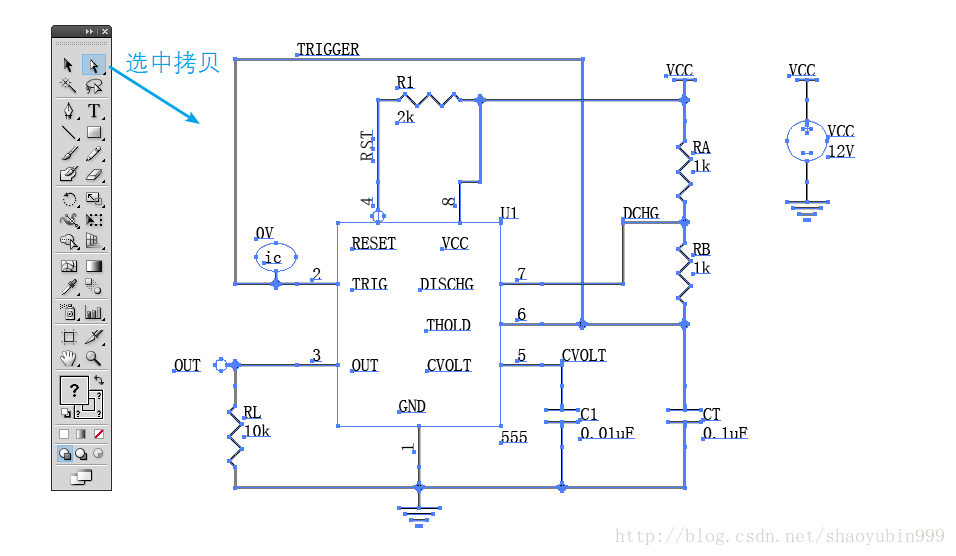

3、用illustrator读出pdf文件

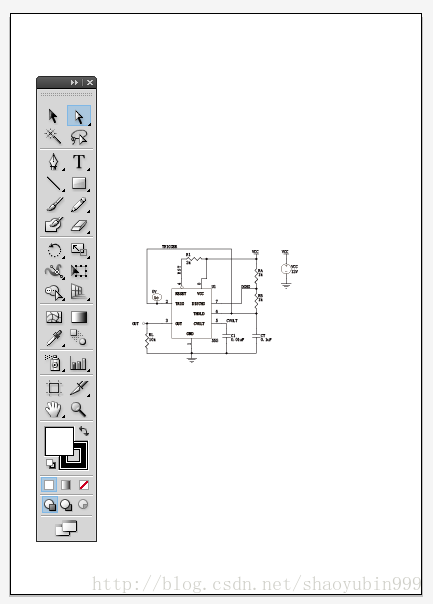

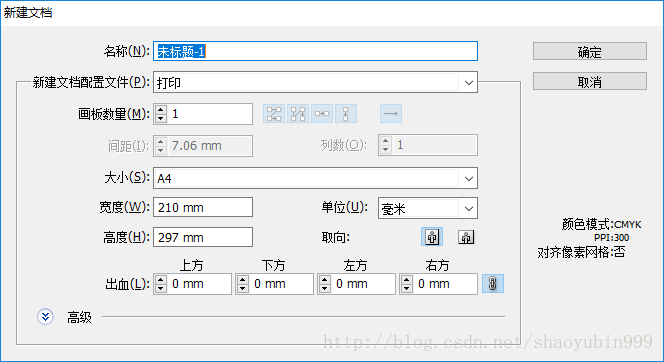

粘贴到到一个新建的illustrator文件中,再行导出。

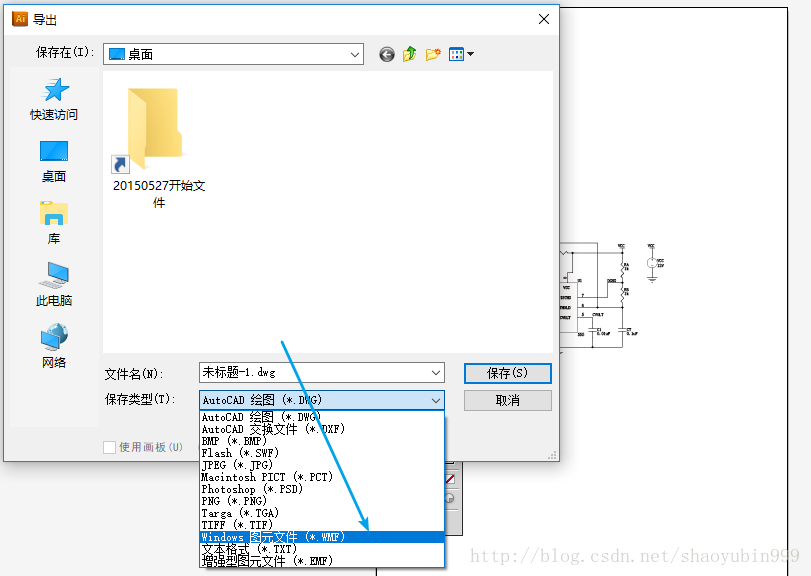

4、修改后另存为SVG格式或直接导出为wmf、emz格式文件。


5、【可省】将SVG通过Visio转换后直接插入WORD,或另存为wmf,emz等文件插入WORD。



结果

第一种方法的插入效果(彩色)

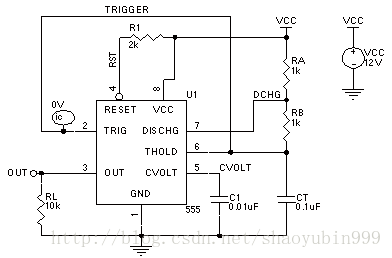

第二种方法的插入效果
