中断系统INT

中断的概念

中断系统是为使 CPU 具有对外界紧急事件的实时处理能力而设置的。

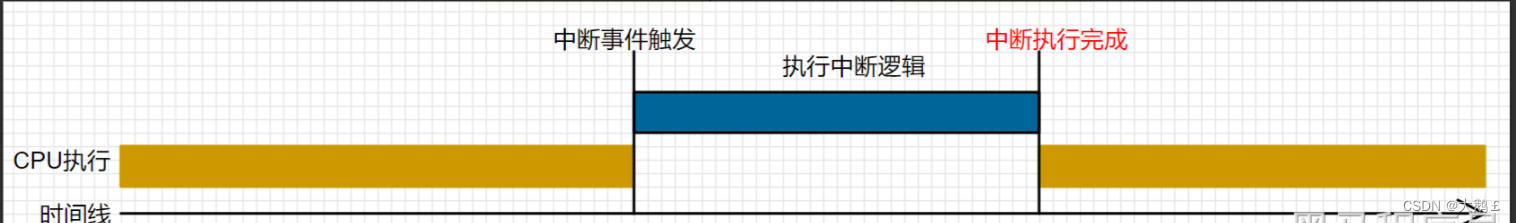

当中央处理机 CPU 正在处理某件事的时候外界发生了紧急事件请求，要求 CPU 暂停当前的工作,转而去处理这个紧急事件，处理完以后，再回到原来被中断的地方，继续原来的工作，这样的过程称为中断。实现这种功能的部件称为中断系统，请示 CPU 中断的请求源称为中断源。微型机的中断系统一般允许多人中断源，当几个中新源同时向 CPU 请求中断，要求为它服务的时候，这就存在 CPU 优先响应哪一个中断源请求的问题。通常根据中断源的轻重缓急排队，优先处理最紧急事件的中断请求源，即规定每一个中断源有一个优先级别。CPU 总是先响应优先级别最高的中断请求。
在这里插入图片描述

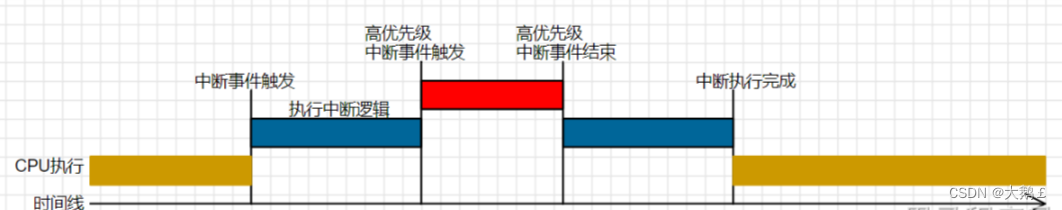

当 CPU 正在处理一个中断源请求的时候(执行相应的中断服务程序)，发生了另外一个优先级比它还高的中断源请求。如果 CPU 能够暂停对原来中断源的服务程序,转而去处理优先级更高的中断请求源处理完以后，再回到原低级中断服务程序，这样的过程称为中断嵌套。这样的中断系统称为多级中新系统，没有中断嵌套功能的中断系统称为单级中断系统。

在这里插入图片描述
用户可以用关总中断允许位(EA/IE.7)或相应中断的允许位屏蔽相应的中断请求，也可以用打开相应的中断允许位来使 CPU 响应相应的中断申请,每一个中断源可以用软件独立地控制为开中断或关中断状态，部分中断的优先级别均可用软件设置。高优先级的中断请求可以打断低优先级的中断，反之，低优先级的中断请求不可以打断高优先级的中断。当两个相同优先级的中断同时产生时，将由查询次序来决定系统先响应哪个中断。

中断源

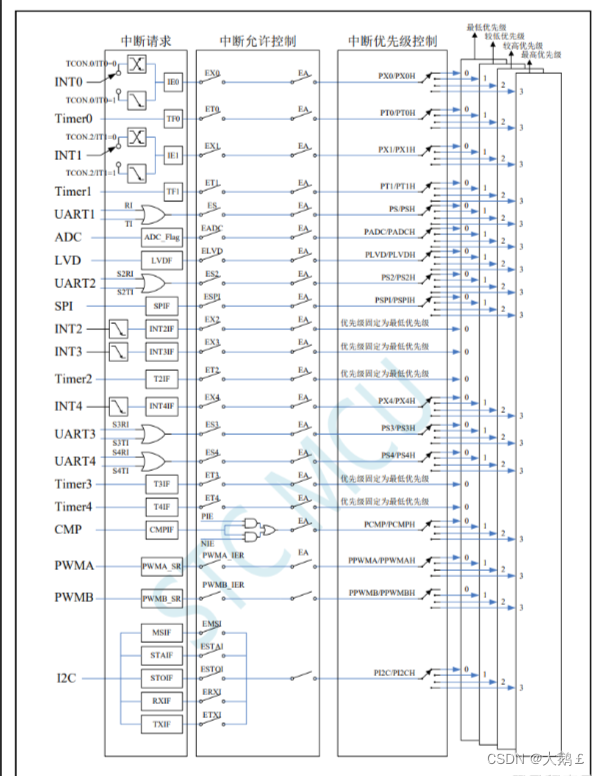

能请示CPU中断的请求源为中断源。STC8H中的中断源如下图
在这里插入图片描述

中断寄存器

通过STC8H的用户手册可以查询到所有的中断寄存器，以及中断请求位信息。
http://www.stcmcudata.com/STC8F-DATASHEET/STC8H.pdf

中断函数

通过 interrupt关键字定义中断函数。示例如下:

void UART1_int (void) interrupt 0
{

}

● UART1_int是中断函数的名称，可以随意取，按照自己的需求定
● interrupt是中断函数的标记，说明当前函数是中断函数
● 0是中断次序，这个就需要根据自己业务，查询用户手册来定。
中断函数，可以理解为回调函数，就是这个函数定义出来了，在什么时机调用，不是我们做的，是系统自己调用的。而我们关心的是，某个事件触发了这个函数调用，我们可以在这个函数中写自己的逻辑。

验证Uart的中断函数

接收时亮灯，发送时灭灯

sfr		P5M1 	= 0xC9;
sfr		P5M0 	= 0xCA;
sfr		P5 		= 0xC8;
sbit	P53		= P5^3;

sfr     T2L     =   0xd7;
sfr     T2H     =   0xd6;
sfr     AUXR    =   0x8e;

sfr		IE		= 0xA8;
sbit	EA		= IE^7;
sbit	ES		= IE^4;

sfr		SCON	= 0x98;
sfr		SBUF	= 0x99;
sbit	RI		= SCON^0;
sbit	TI		= SCON^1;


void uart_hello(void) interrupt 4 {

	if(RI) {

        // 如果接收寄存器RI触发了中断，打开灯
		RI = 0;
		P53 = 1;//开
	}

	if(TI) {

        // 如果发送寄存器TI触发了中断，关掉灯
		TI = 0;
		P53 = 0;//关
	}
}


void Delay1000ms()		//@11.0592MHz
{

	unsigned char i, j, k;

	i = 57;
	j = 27;
	k = 112;
	do
	{

		do
		{

			while (--k);
		} while (--j);
	} while (--i);
}

int main() {

	P5M1 &= ~0x08,	P5M0 |=  0x08; //推挽输出

	SCON = 0x50;
	T2L = 0xe8; //65536-11059200/115200/4=0FFE8H
	T2H = 0xff;
	AUXR = 0x15;//启动定时器

	EA = 1;
	ES = 1;

	P53 = 0;

	while(1) {

        // 休眠1000ms
		Delay1000ms();
        // 发送一个数据0x11
		SBUF = 0x11;
        // 将TI位寄存器置为1 (这里可以不设置, 只要给SBUF赋值了, TI也会自动变为1)
		TI = 1;
	}
}

完成的内容有：
● 配置Uart初始化，包括定时发生器
● 查询几个寄存器地址：SBUF，IE

系统时钟

时钟与周期

系统时钟

系统时钟是指计算机中用于控制各个设备协调工作的定时器。它是计算机的主频，是CPU和外设工作的基础，通常表示为以赫兹为单位的频率，如1MHz，10MHz等等。

系统时钟的时钟信号，通常以晶振的形式提供。STC8H单片机支持外部晶振和内部晶振两种时钟源，可以通过相应的配置来选择使用哪种时钟源。

时钟周期

时钟周期是系统时钟一个完整的周期所需的时间。它的倒数就是时钟频率，即每秒钟发生的时钟周期数。例如，STC8H的时钟频率为24MHz，那么每个时钟周期的时间就是1/24MHz=41.67ns。

机器周期

也叫做指令周期。指令周期是一条指令的执行时间。
早期的STC8H单片机的机器周期为12个时钟周期。现在的STC8H可以有两种配置，一个是1T，一个是12T。

● 12T也就是早期的配置，假设当系统时钟为24MHz时，每个机器周期的时间就是12 * 41.67ns = 500ns。

● 1T是芯片架构升级后的，每个机器周期的时间为 1 * 41.67ns = 41.67ns.。

NOP指令

NOP指令是一种汇编指令，表示“no operation”（不执行任何操作）。它不会改变寄存器的值，也不会修改存储器中的数据。在程序中插入NOP指令可以用于延时或调整代码的执行顺序。

在大多数处理器中，NOP指令会被翻译成一个或多个机器指令来实现其“不执行任何操作”的效果。在STC8H单片机中，NOP指令被翻译成一条长度为1个字节的指令，不做任何操作。

NOP指令在某些情况下也被用于填充一些未使用的空间，使程序的大小达到特定的大小或对齐要求。在编写汇编代码时，程序员可以在代码中插入NOP指令来占用空间，使得代码和数据能够对齐在内存中的特定地址上，以提高程序的执行效率。

我们可以理解为让程序执行时，睡1个NOP指令周期的时长。

库函数系统时钟配置

在config.h中，配置系统时钟频率。

//#define MAIN_Fosc		22118400L	//定义主时钟
//#define MAIN_Fosc		12000000L	//定义主时钟
//#define MAIN_Fosc		11059200L	//定义主时钟
//#define MAIN_Fosc		 5529600L	//定义主时钟
#define MAIN_Fosc		24000000L	//定义主时钟

根据实际情况配置系统时钟。

值得注意的是，在系统时钟配置确定后，烧录时的时钟频率和此处配置的频率应该保持一致，否则会出现一些奇奇怪怪的错误。

测试不同时钟的执行周期

睡眠一个指令周期，观测高低电平变化时长。切换不同主频，体会主频不同带来了什么变化？

#include "config.h"
#include "GPIO.h"
#include "delay.h"


void GPIO_config(void) {

	GPIO_InitTypeDef	GPIO_InitStructure;		//结构定义
	GPIO_InitStructure.Pin  = GPIO_Pin_3;		//指定要初始化的IO,
	GPIO_InitStructure.Mode = GPIO_PullUp;	//指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
	GPIO_Inilize(GPIO_P5, &GPIO_InitStructure);//初始化
}

int main() {

	GPIO_config();

	while(1) {

		P53 = 1;
		NOP1();
		P53 = 0;
		//NOP1();
	}
}

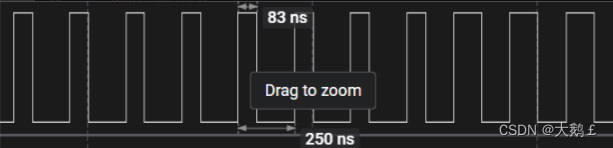

以下为几种主频下的高低变化情况
在这里插入图片描述
以上是24M主频

在这里插入图片描述
以上是12M主频

以上是6M主频

小结：

● 主频越高，执行速度越快。
● 主频越高，干扰越强，越容易出现问题。

extern关键字

extern理解

extern是C语言中的一个关键字，用于说明一个全局变量或函数的定义不在本文件中，而在其他文件中，告诉编译器该变量或函数已经在别的文件中定义过了。

在C语言中，如果要在一个源文件中使用另一个源文件中定义的全局变量或函数，需要使用extern关键字声明一下该变量或函数，这样编译器才能知道该变量或函数已经在其他文件中定义过了。

extern变量

以下是extern关键字的用法和示例：
在一个源文件中定义全局变量，然后在另一个源文件中使用该变量：

 `driver.c`
int global_var = 10;

`main.c`
#include <stdio.h>

extern int global_var; // 声明全局变量
int main() {

	printf("%d\n", global_var); // 使用全局变量
	return 0;
}

extern函数

在一个源文件中定义函数，然后在另一个源文件中使用该函数：

 `driver.c`
int add(int a, int b) {

	return a + b;
}

`main.c`
extern int add(int a, int b); // 声明函数
int main() {

    int result = add
