汇编 - ARM64

汇编 - ARM64

1. 汇编文件

1.1 生成汇编文件

xcrun --sdk iphoneos clang -S -arch arm64 main.c -o main.s

1.2 新建汇编文件

汇编文件.s后缀名，如xxx.s

1.2.1 基础汇编文件

新建Test.h文件，声明test函数

#ifndef Test_h
#define Test_h

void test(void);

#endif /* Test_h */

新建Test.s文件，写入以下指令：

• 实现test函数。头文件声明的test函数，对应函数实现名称是_test
• .global _test 代表_test这个函数是公开的，需要增加这句才能正常编译

.text
.global _test

_test:
mov x0, 8
ret

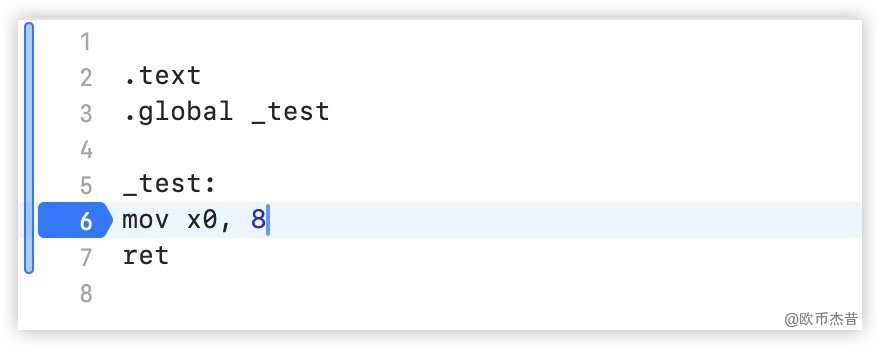

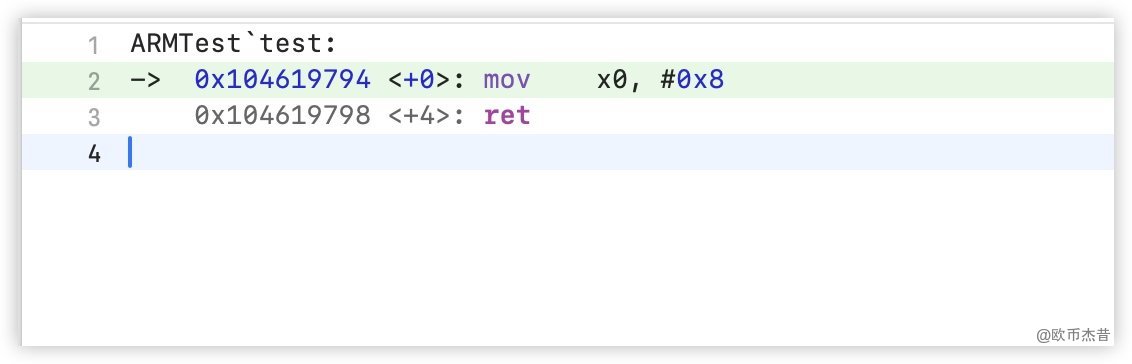

在mov指令处打个断点

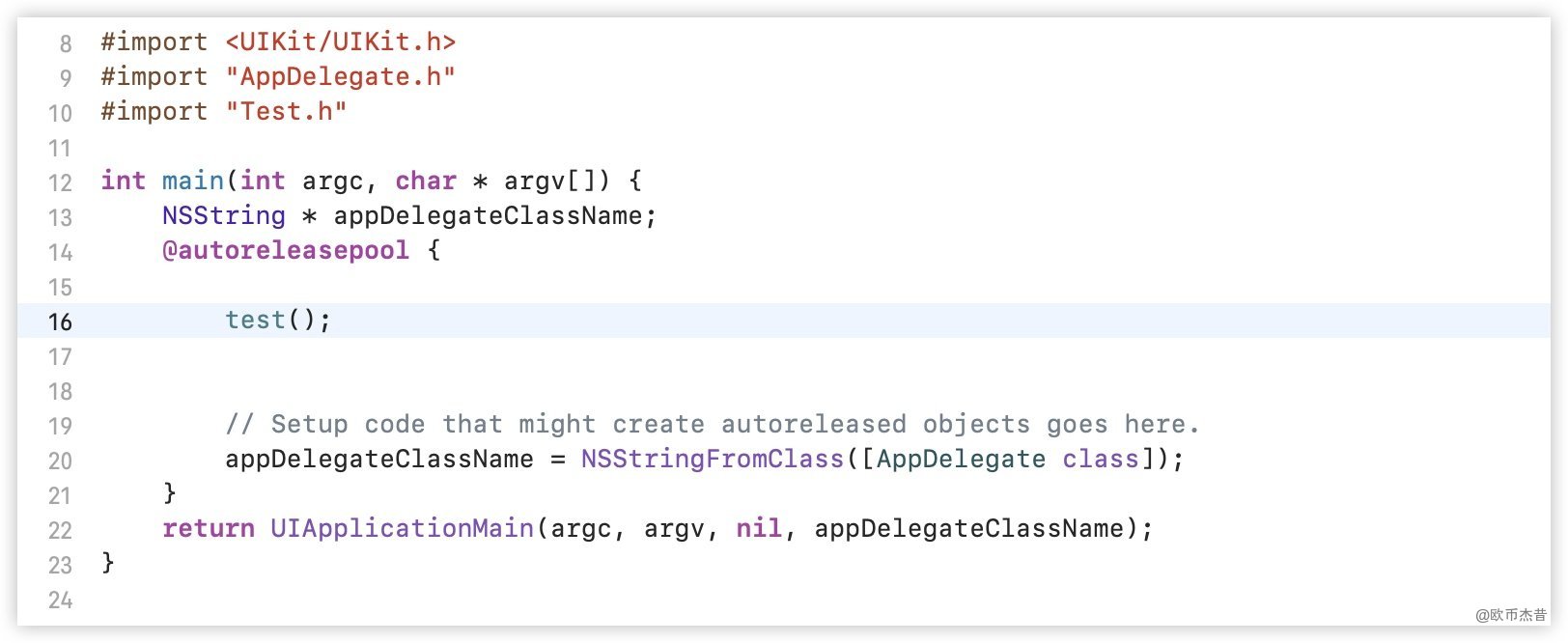

在main函数中调用：

运行：

至此，我们就使用汇编语言，实现了一个test方法，并在main函数中调用了

arm64中立即数写法是#0x8，我们自己写的汇编也改成这样的

2. 寄存器

2.1 通用寄存器

• 64bit的：x0 ～ x28
• 32bit的：w0 ～ w28（属于x0 ～ x28的低32bit）
• x0 ～ x7通常拿来存放函数的参数，更多的参数使用堆栈来传递
• x0通常拿来存放函数的返回值

2.2 程序计数器（pc：Program Counter）

• pc（Program Counter）
• 记录CPU当前执行的是哪一条指令
• 存储着当前CPU正在执行的指令的地址
• 类似8086汇编的ip寄存器

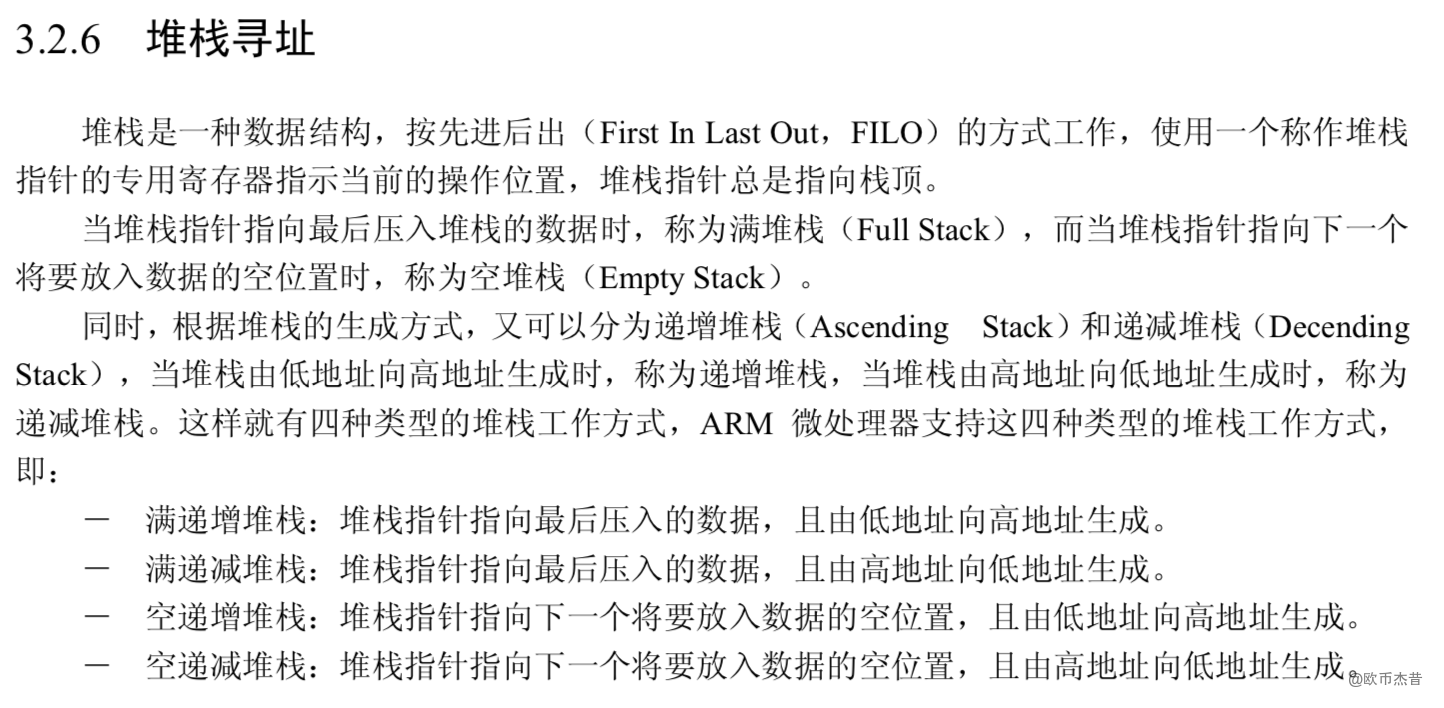

2.3 堆栈指针

2.3.1 sp（Stack Pointer）

2.3.2 fp（Frame Pointer），也就是x29

2.4 链接寄存器

2.4.1 lr（Link Register），也就是x30

2.4.2 存储着函数的返回地址

2.5 程序状态寄存器

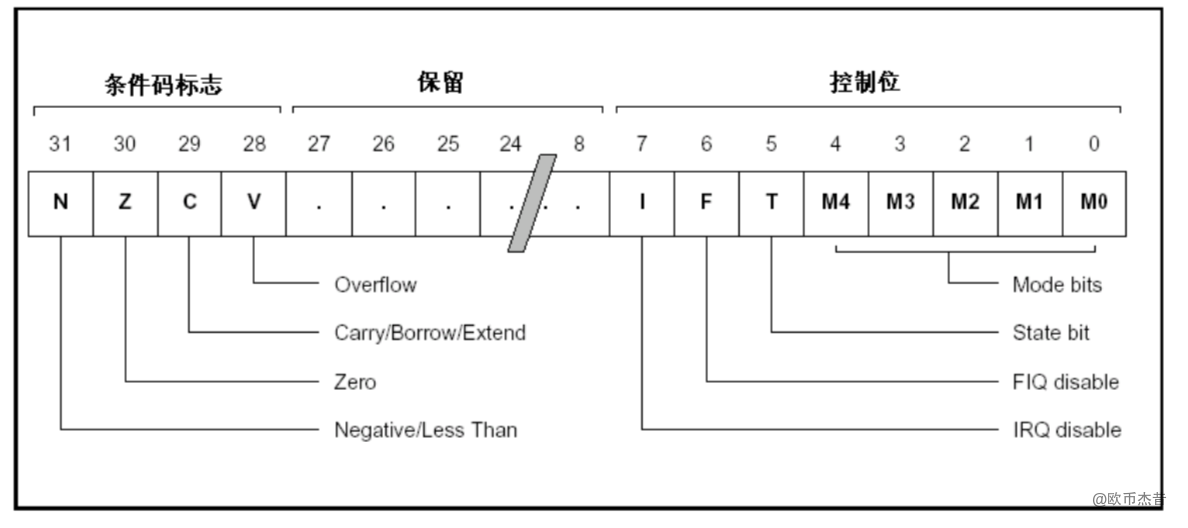

2.5.1 cpsr（Current Program Status Register）

2.5.2 spsr（Saved Program Status Register），异常状态下使用

3. 指令

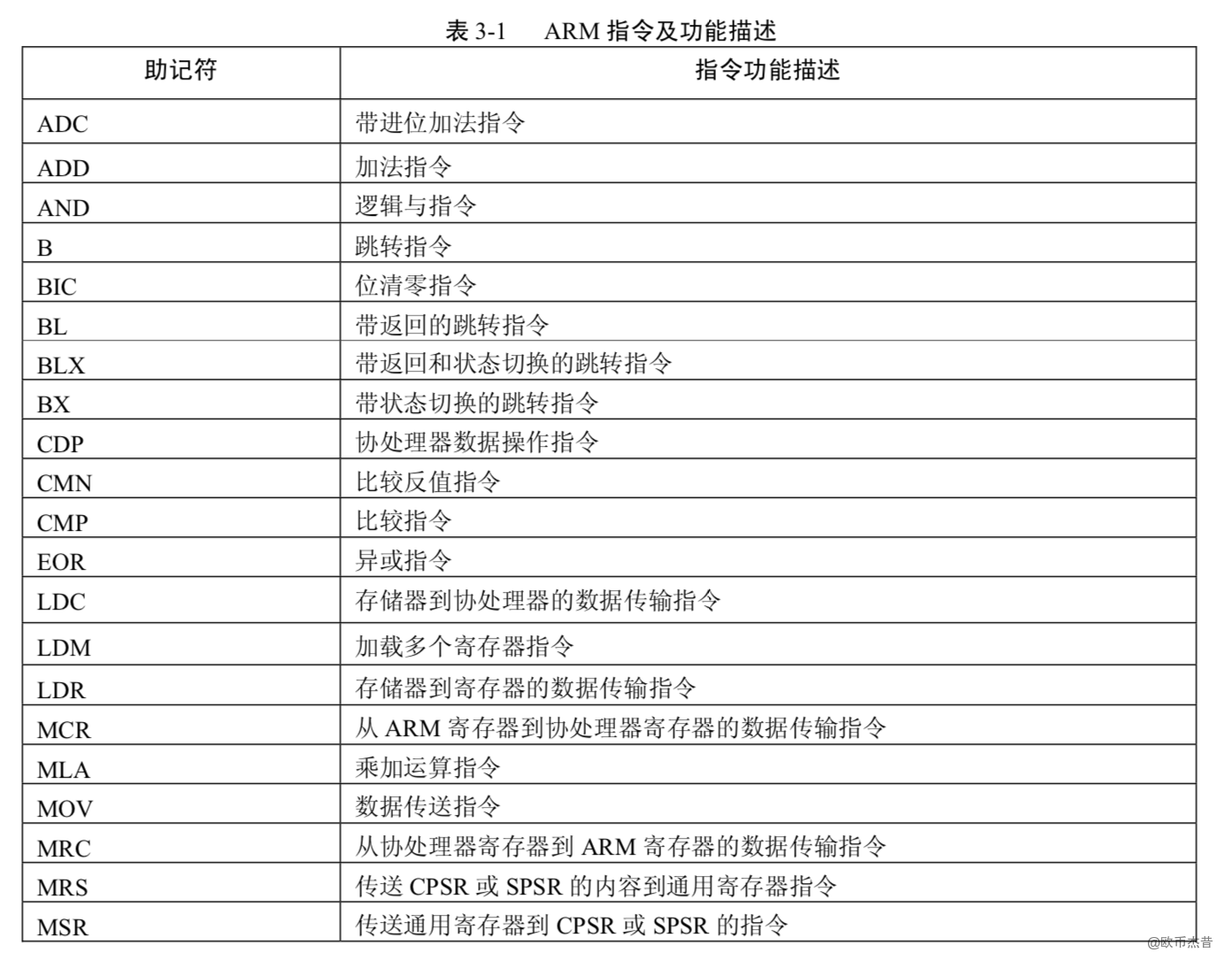

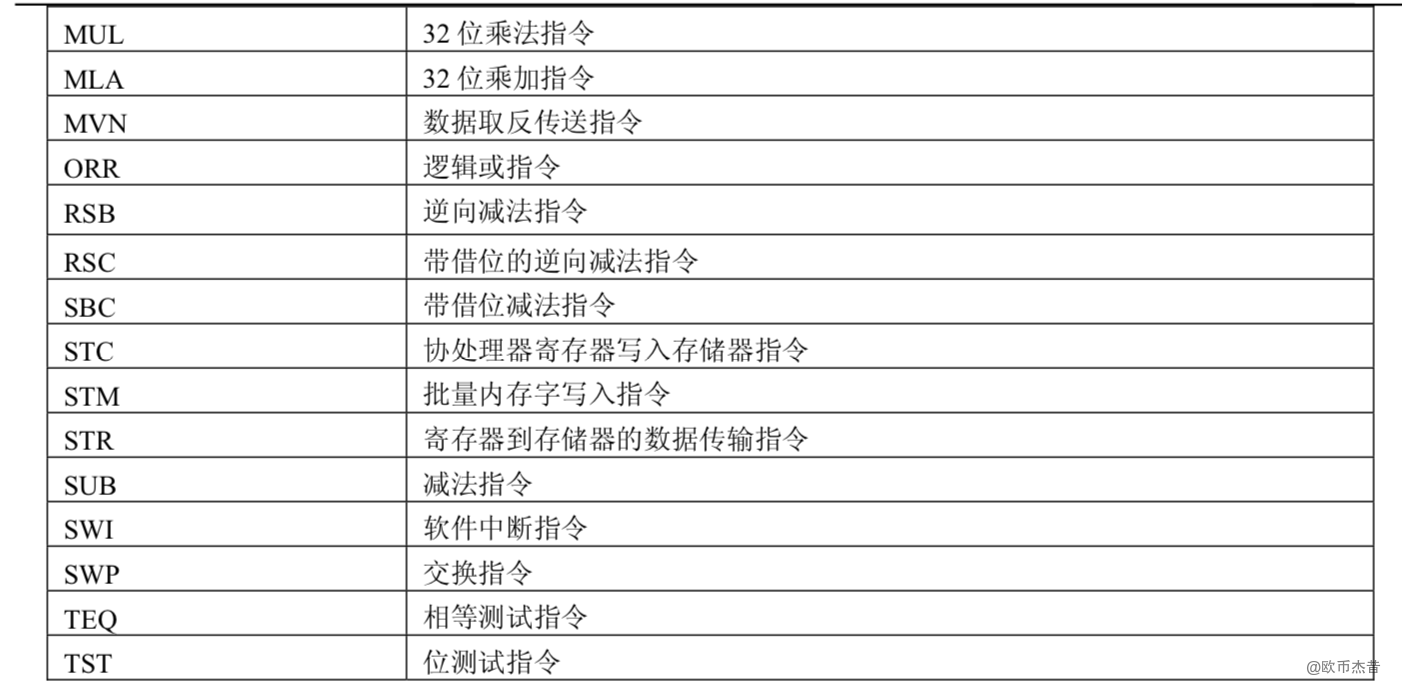

指令列表：

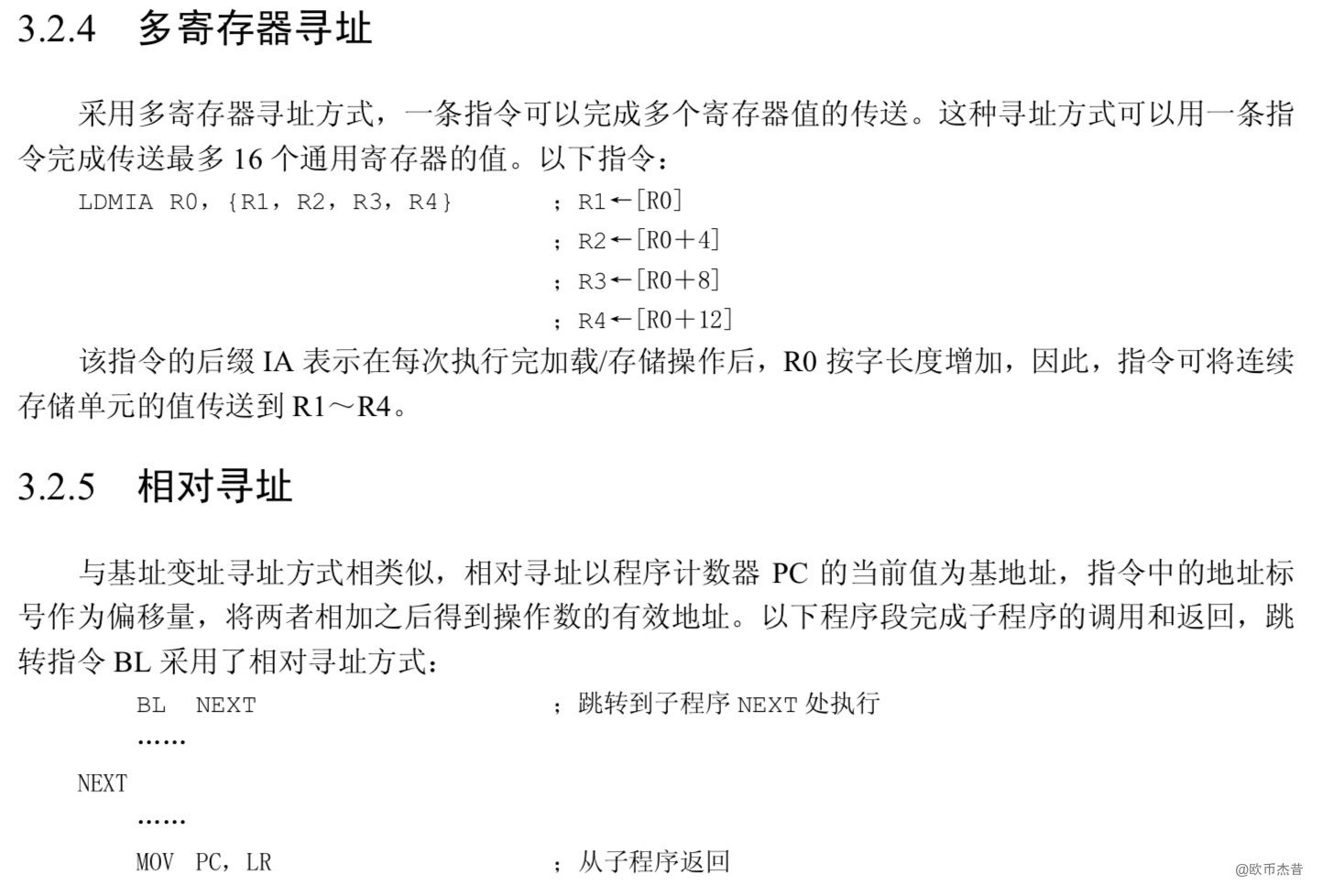

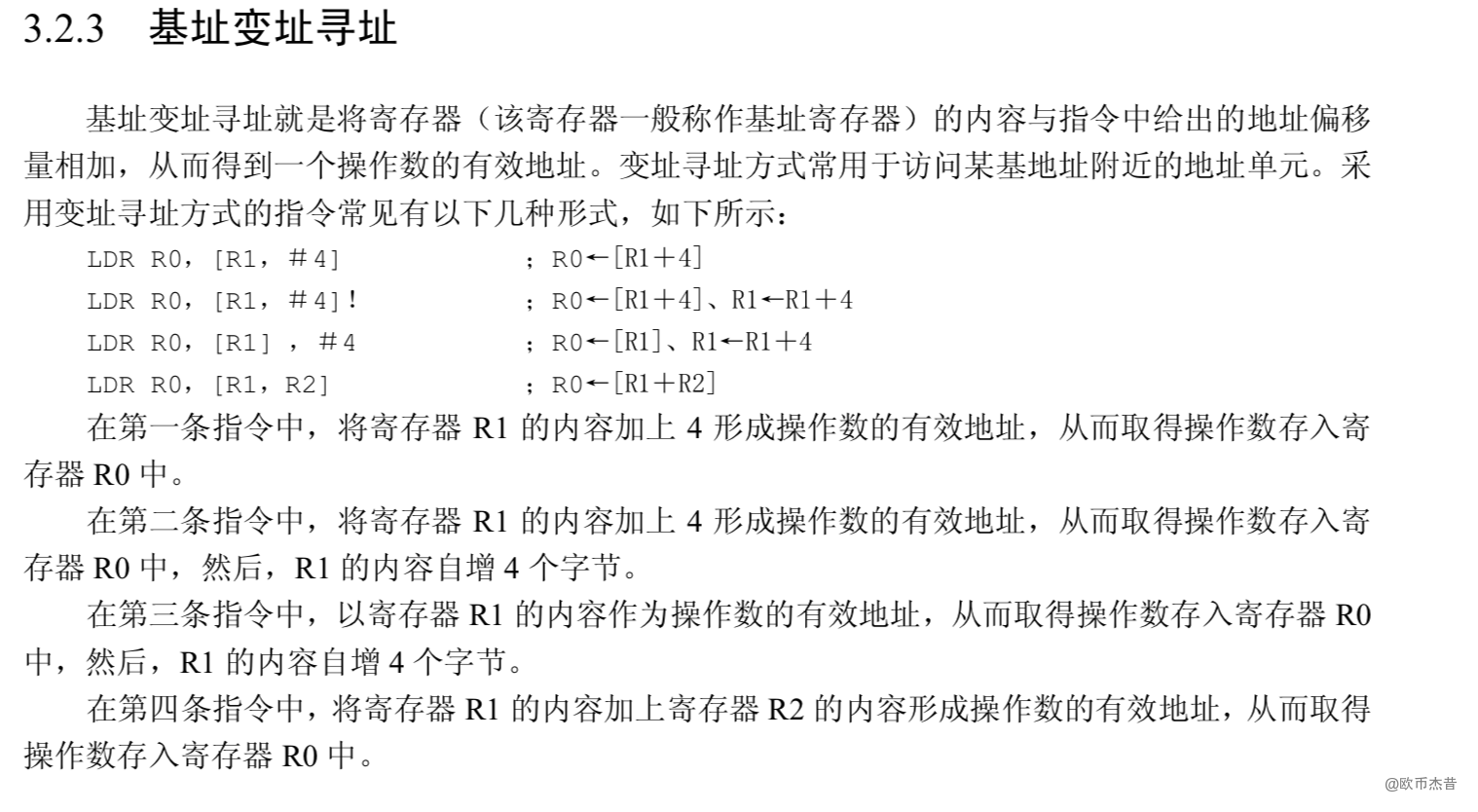

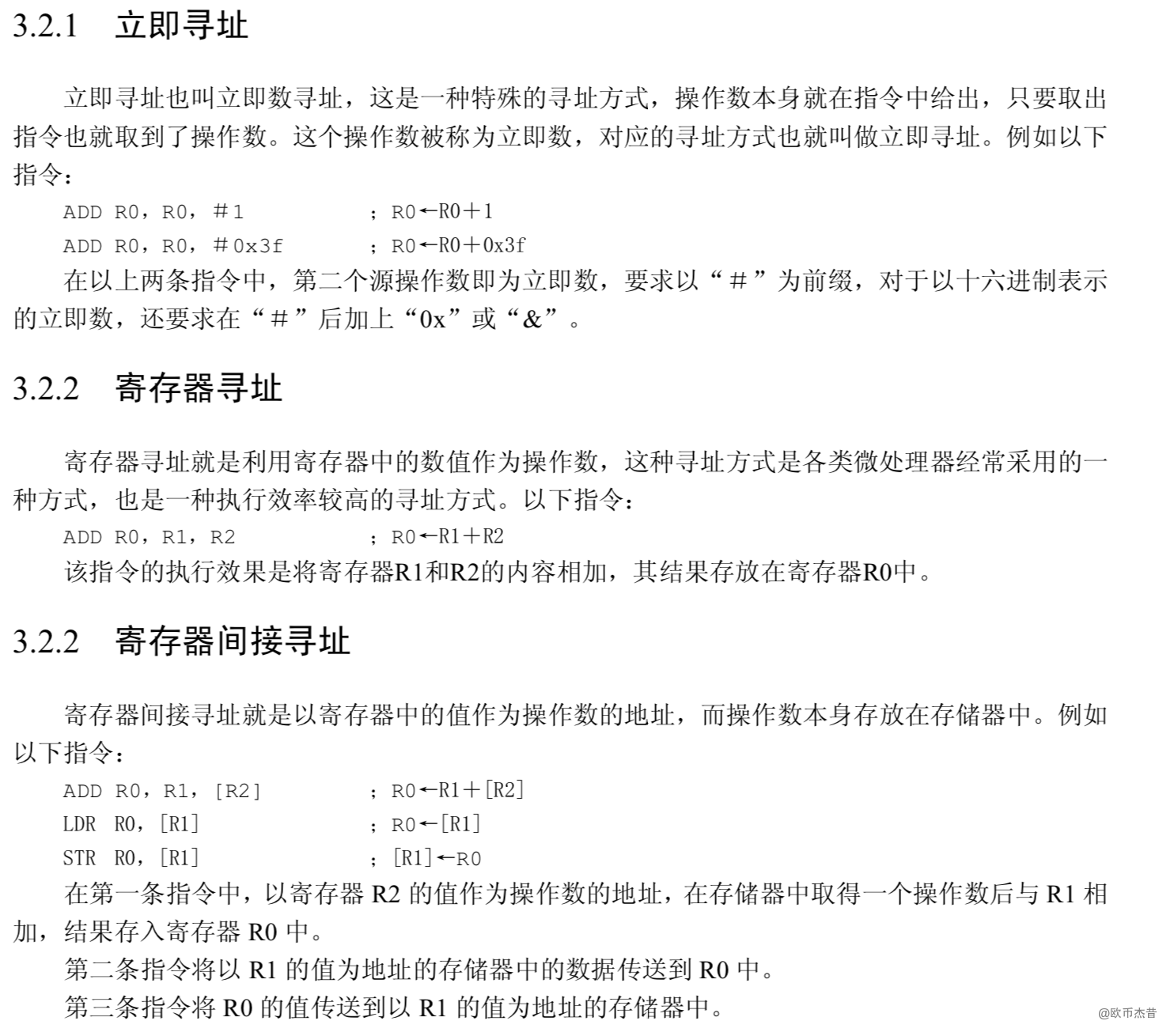

寻址方式

3.1 mov

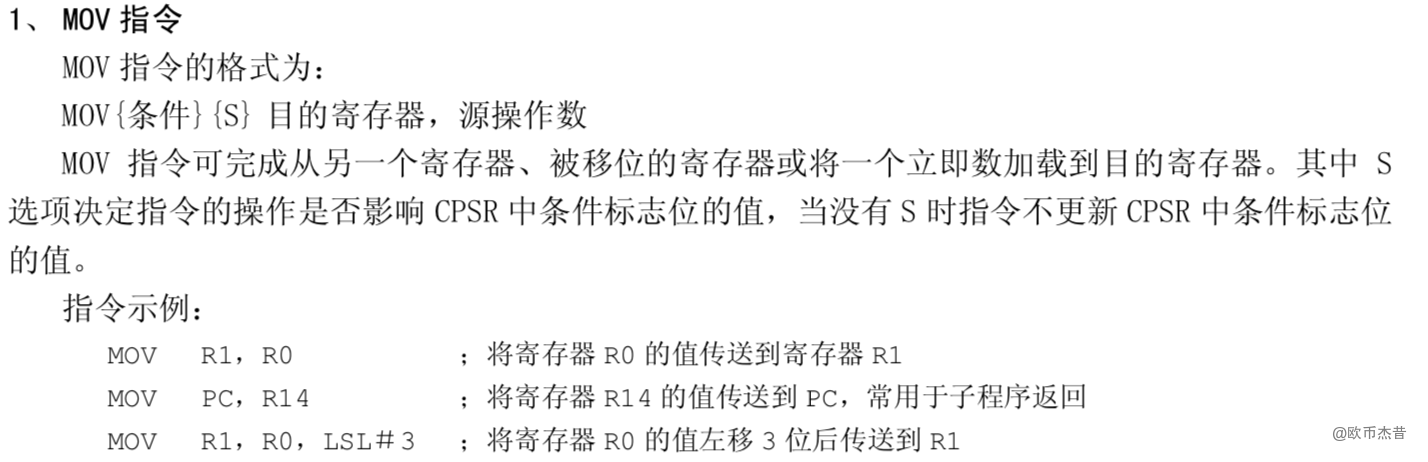

指令说明：

示例：

mov x0, #0x8

运行：

断点停在该行，我们使用lldb指令读一下x0：

register read x0

使用si往下执行一条指令，此时再读一下x0：

此时已经将入立即数8存入x0寄存器

3.2 ret

• 函数返回
• 将lr（x30）存储器的值赋值给pc寄存器

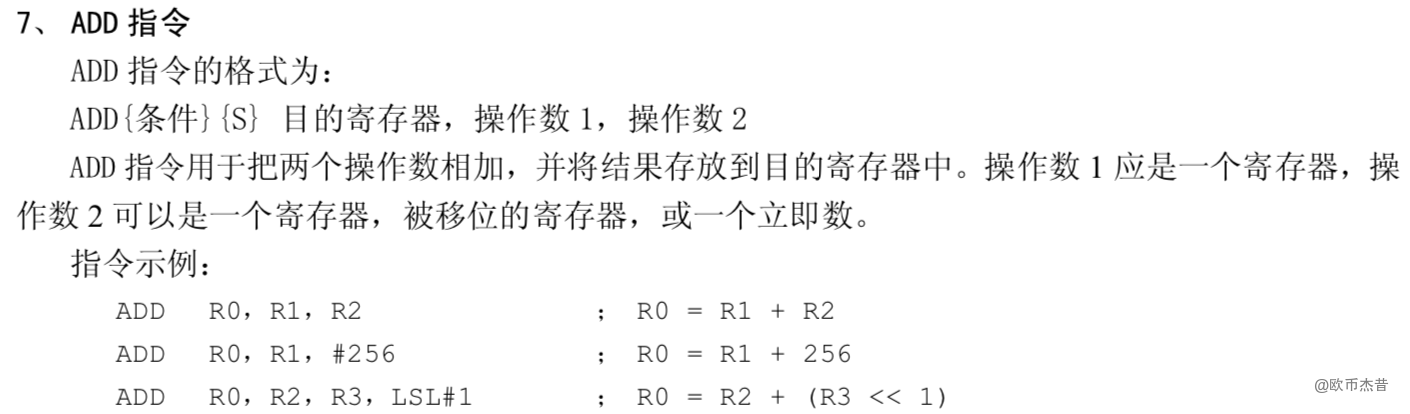

3.3 add 加法

指令说明：

示例：

mov x0, #0x8
mov x1, #0x2
add x2, x0, x1

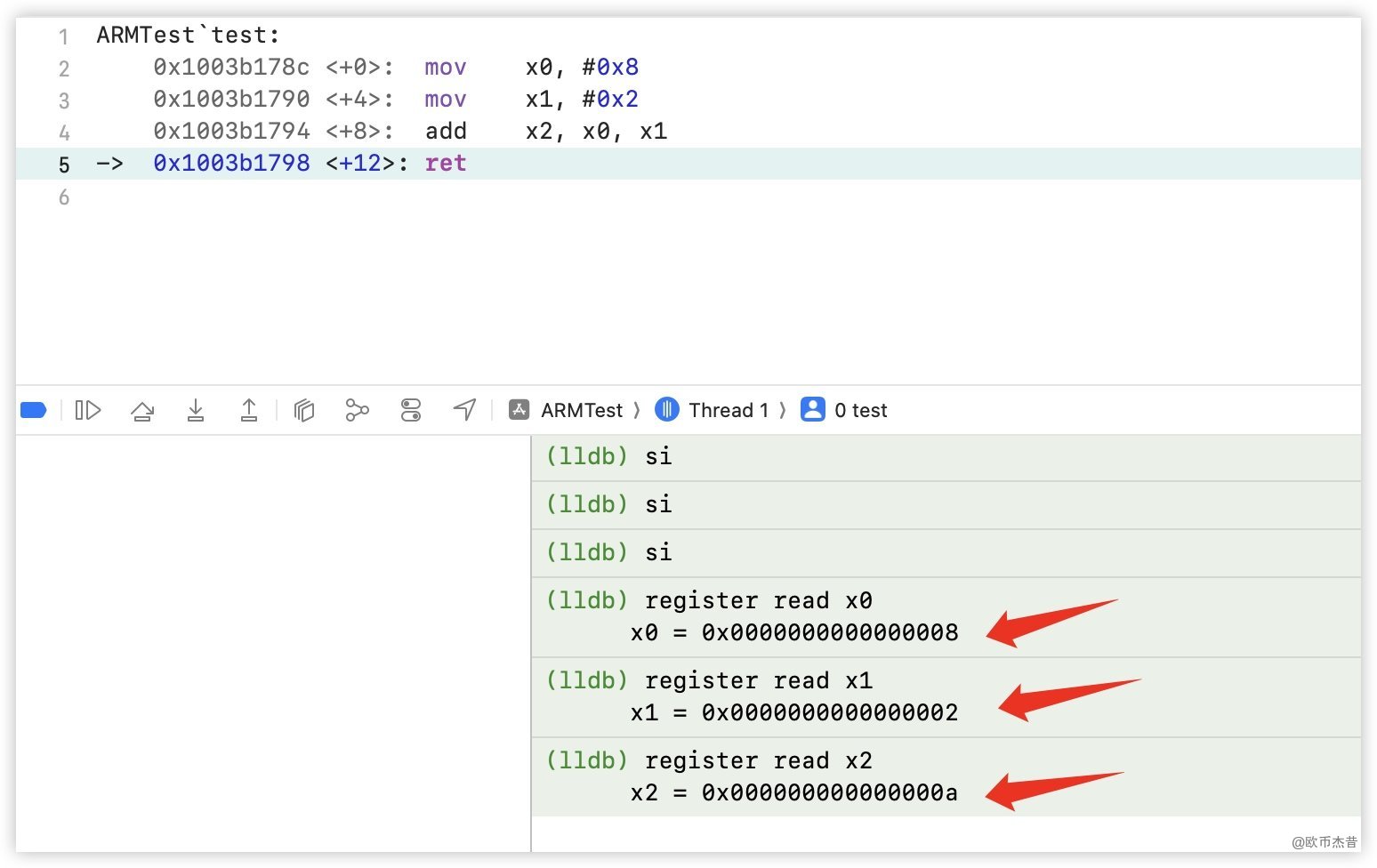

给x0、x1赋值，然后加起来赋值给x3

3.4 sub 减法

指令说明：

示例：

mov x0, #0x8
mov x1, #0x2

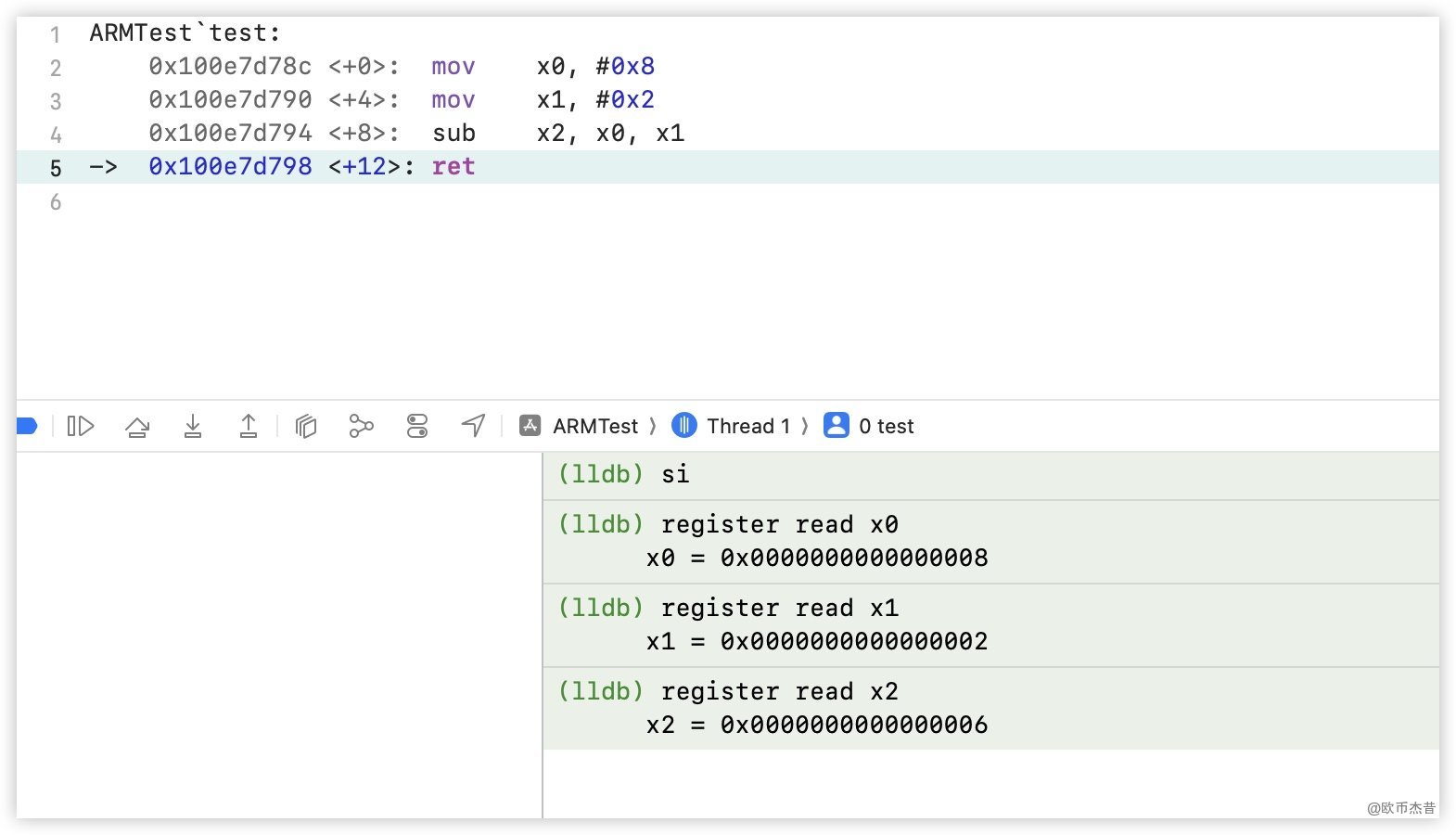

sub x2, x0, x1

给x0、x1赋值，然后x0-x1赋值给x3

3.5 cmp

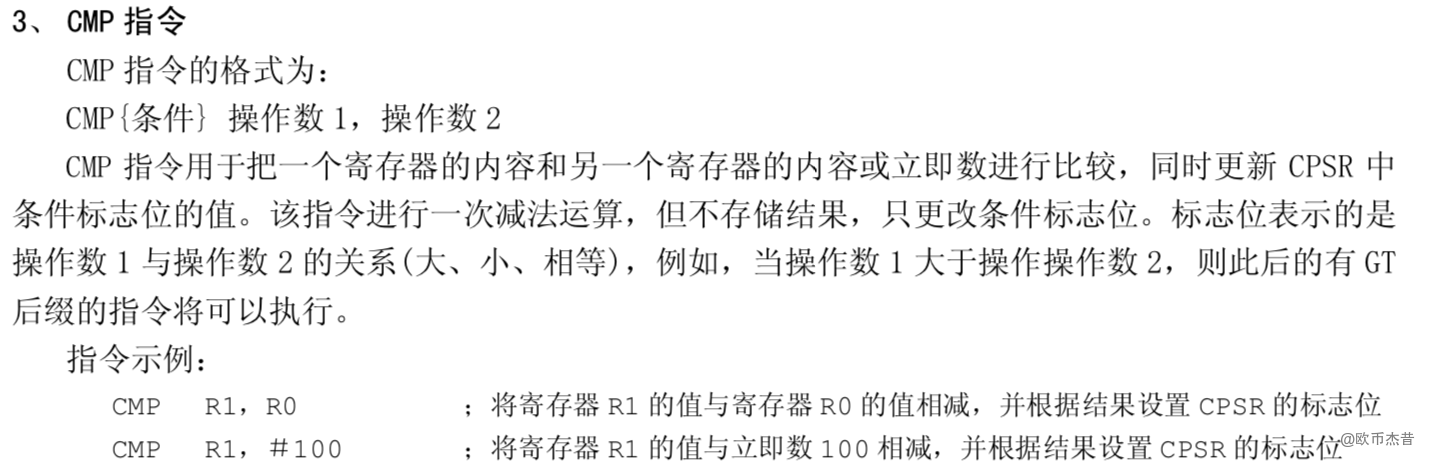

指令说明：

• 将2个寄存器相减
• 相减的结果会影响cpsr寄存器的标志位

示例：

mov x0, #0x8
mov x1, #0x2
cmp x0, x1
cmp x1, #0x3
cmp x1, #0x1
cmp x1, #0x2

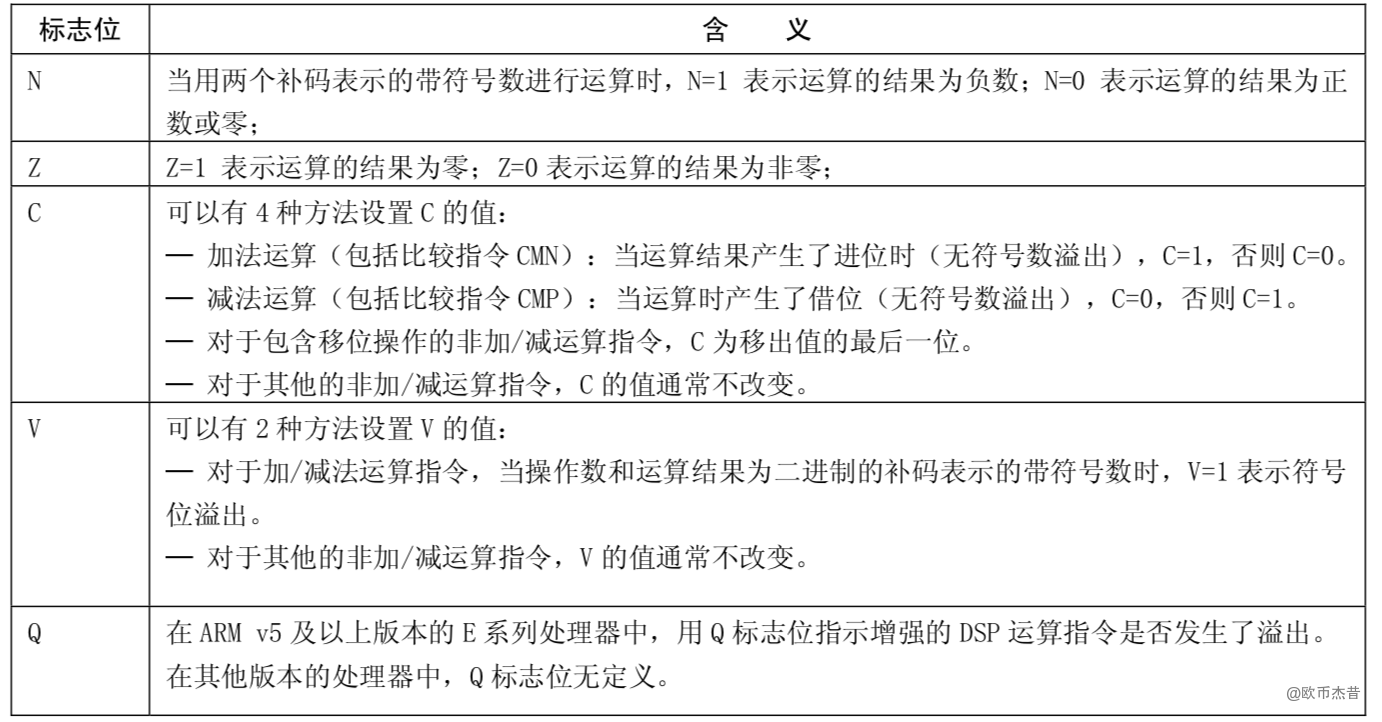

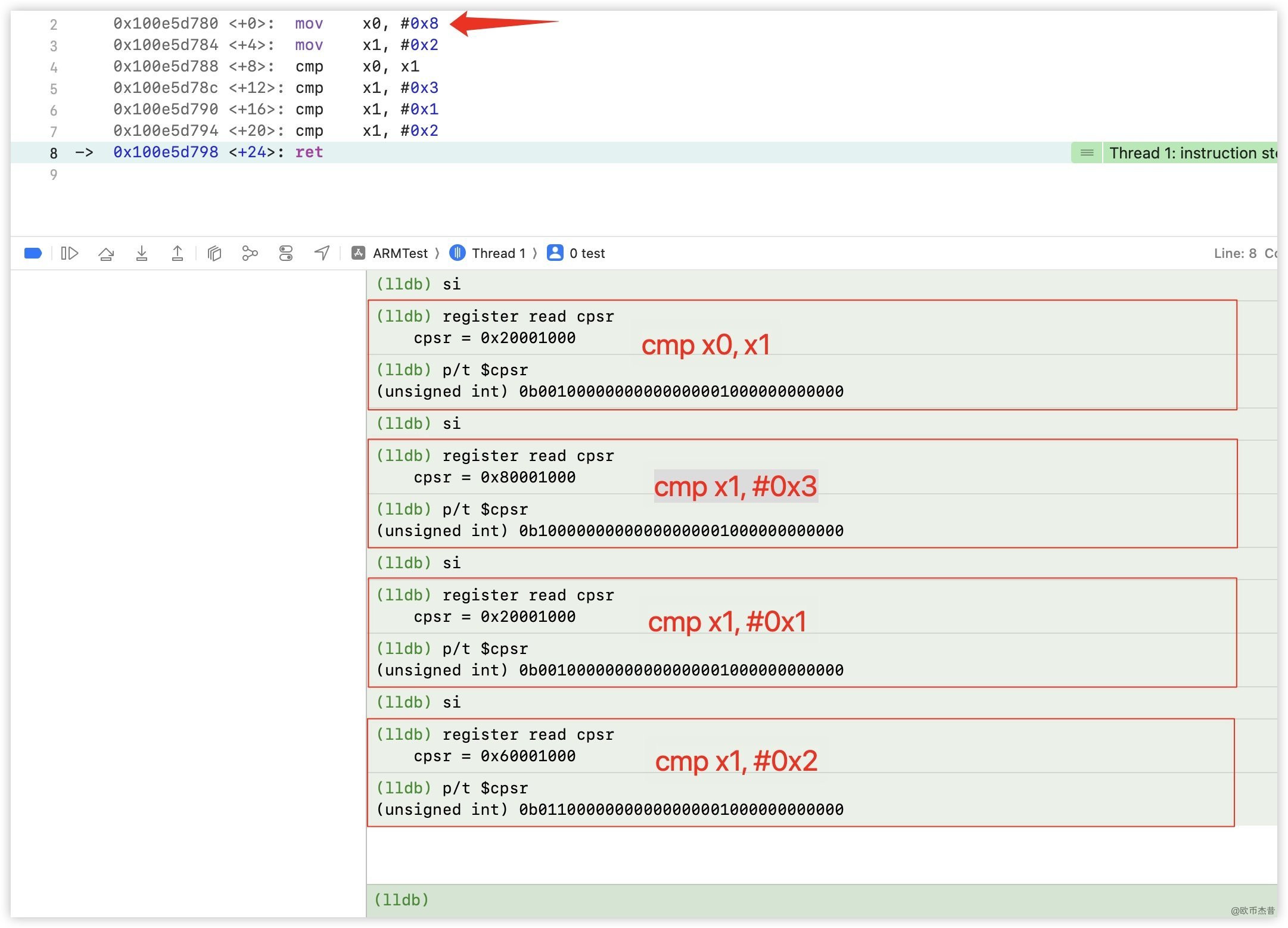

使用指令p/t $cpsr，以二进制形式打印cpsr的值

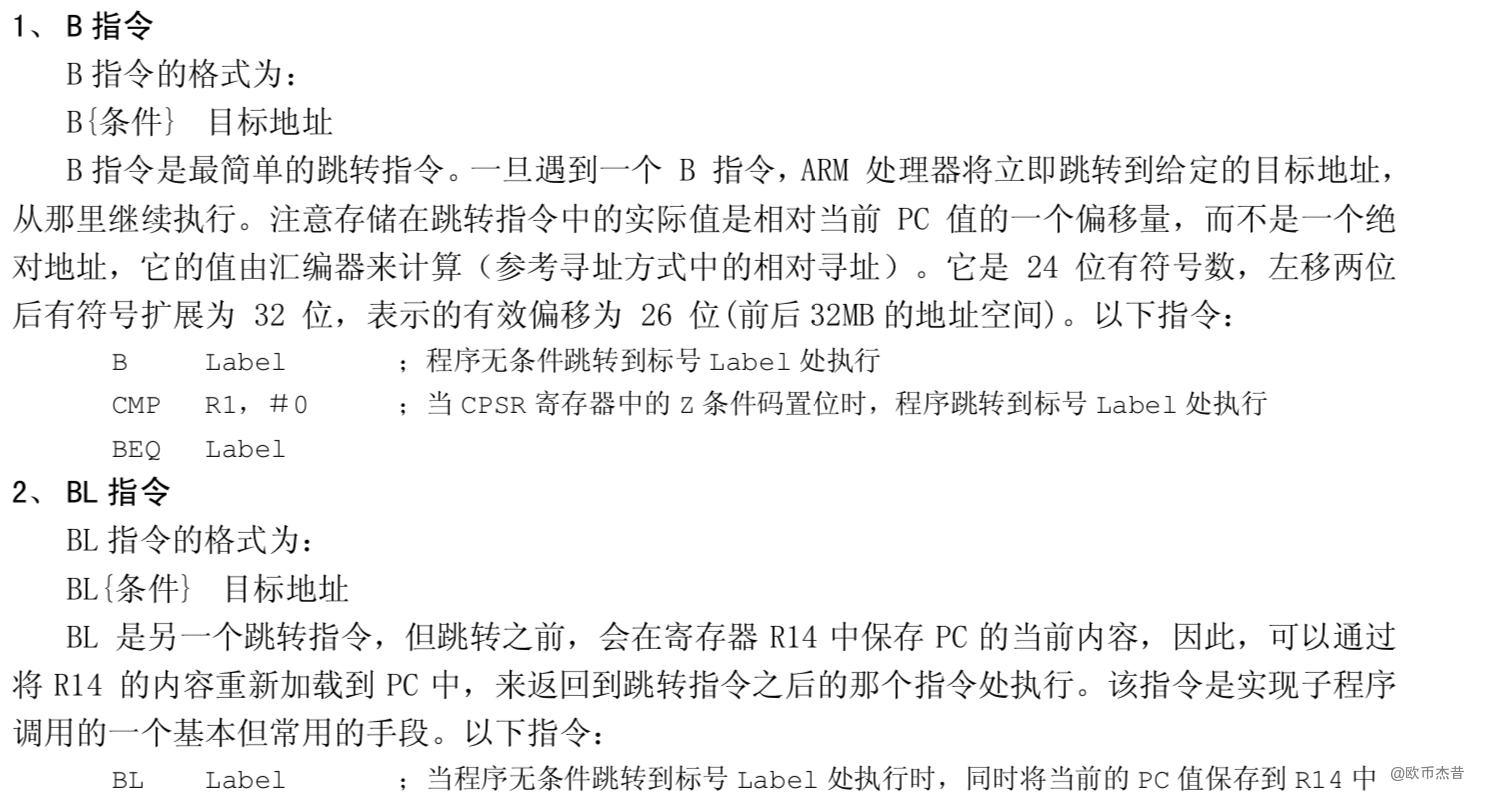

3.6 跳转指令（b、bl）

3.6.1 b

• 跳转指令
• 可以带条件跳转，一般跟cmp配合使用

示例：

3.6.1.1 b指令

b mycode
mov x0, #0x5
mycode:
mov x1, #0x6

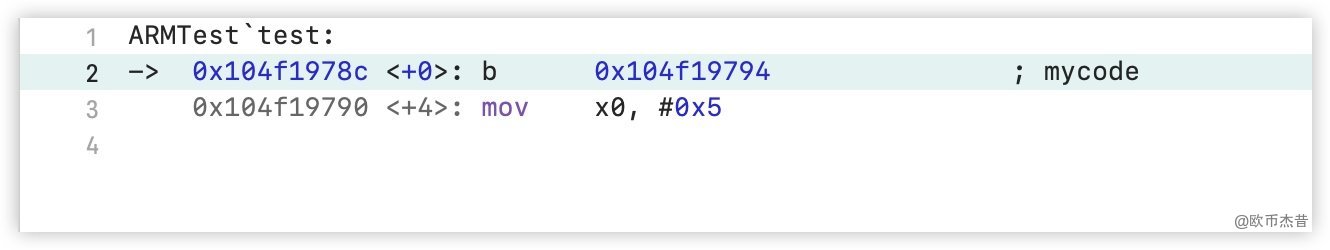

运行进入断点：

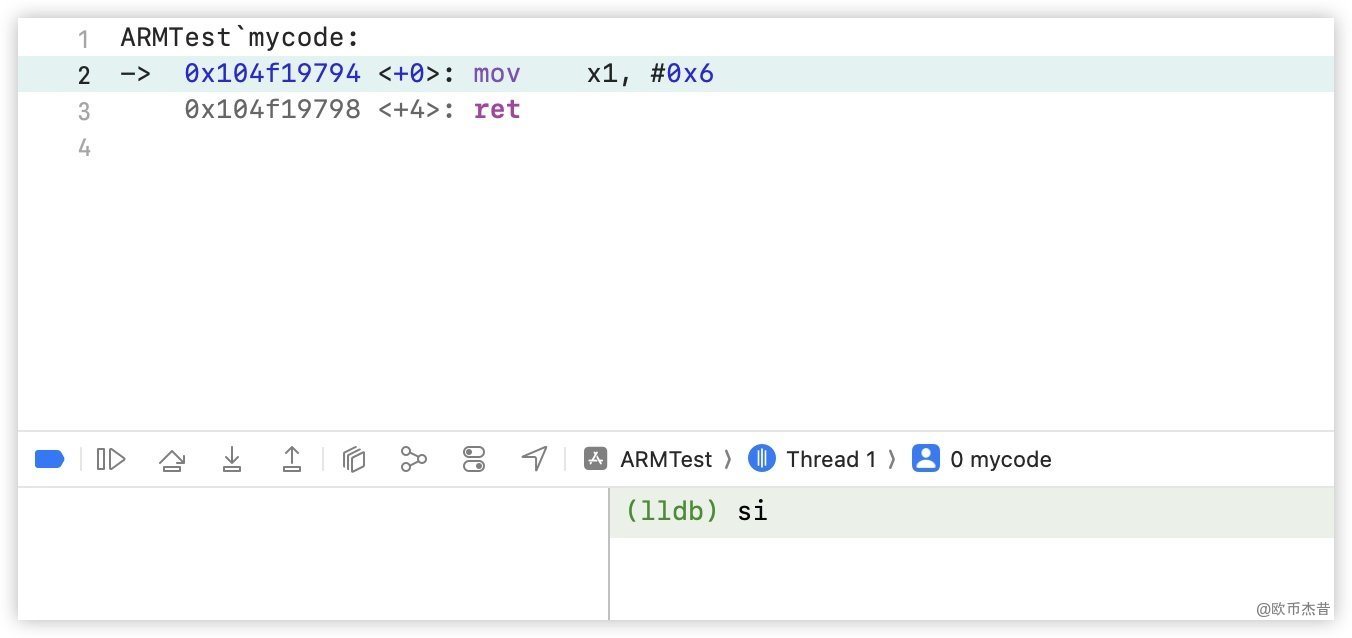

si执行下一条指令

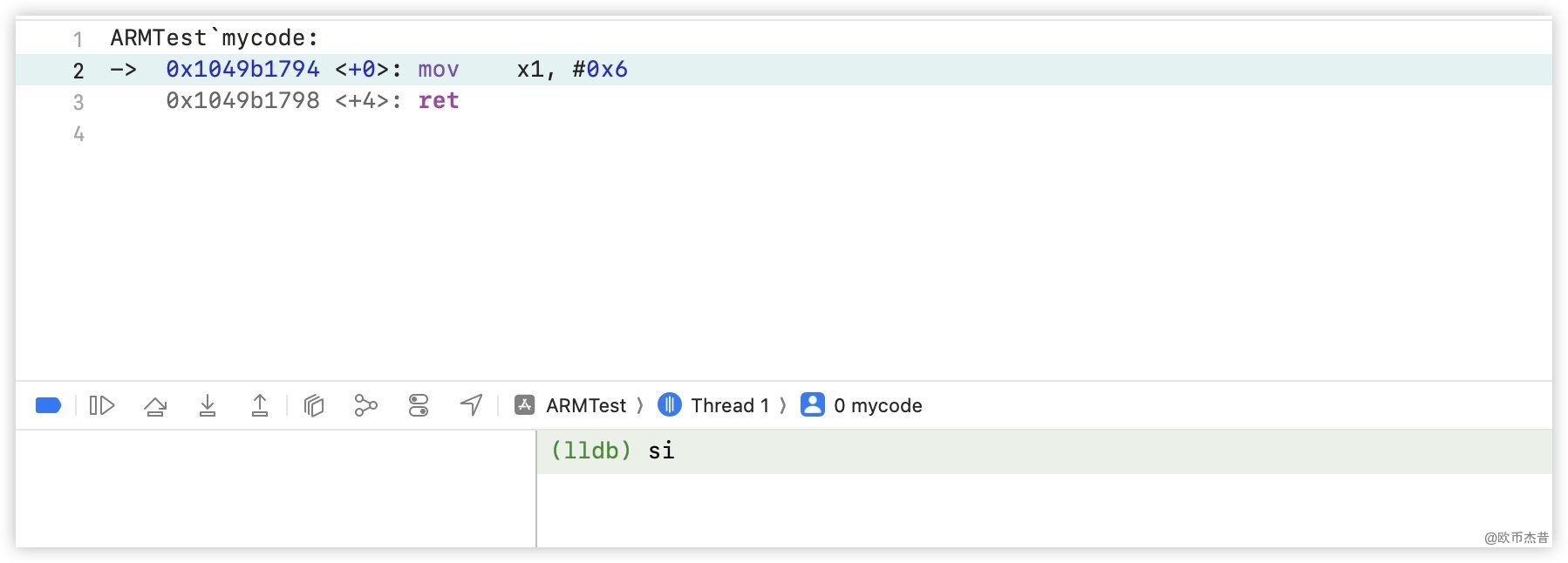

跳转到mov x1, #0x6继续执行

再次si就到执行到ret，继续si，程序已经跳出test方法了

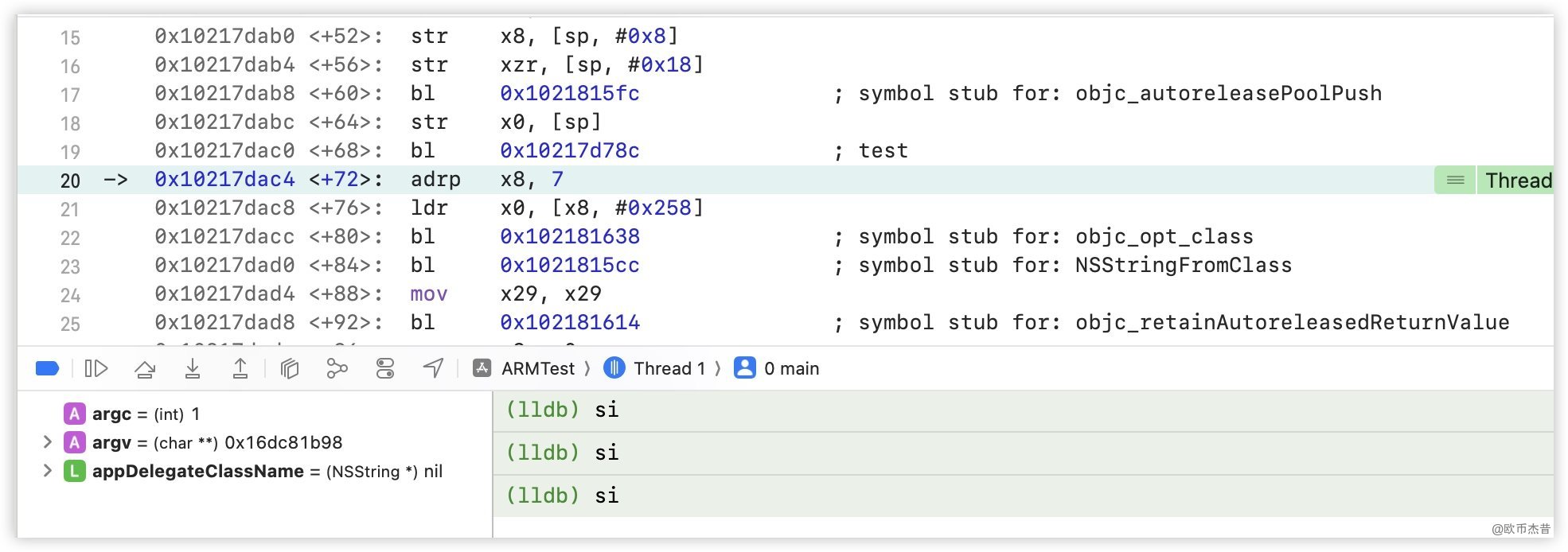

程序继续往下执行，

3.6.1.2 带条件的b指令

3.6.2 bl

• 带返回的跳转指令
• 执行的操作
• • 将下一条指令的地址存储到lr（x30）寄存器中
• • 跳转到标记处开始执行代码

示例：

3.6.2.1

与上面b指令使用一样的代码，只不过把b改成bl

bl mycode
mov x0, #0x5
mycode:
mov x1, #0x6

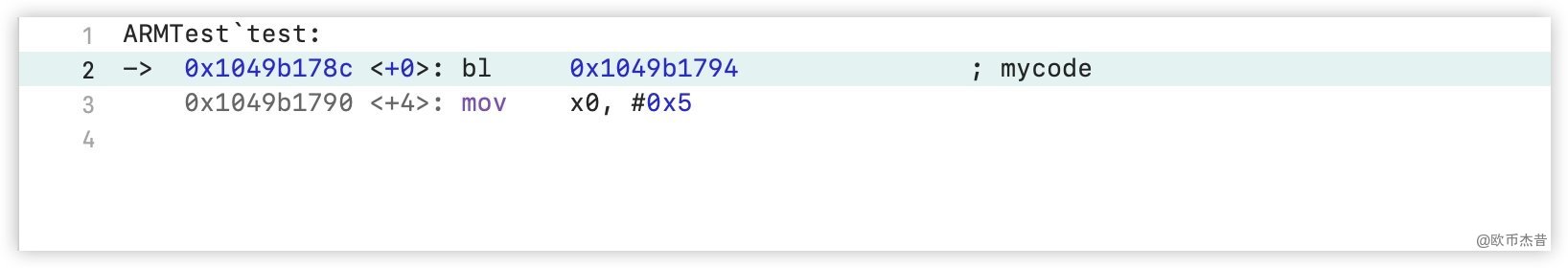

运行进入断点：

si执行下一条指令

跳转到mov x1, #0x6继续执行

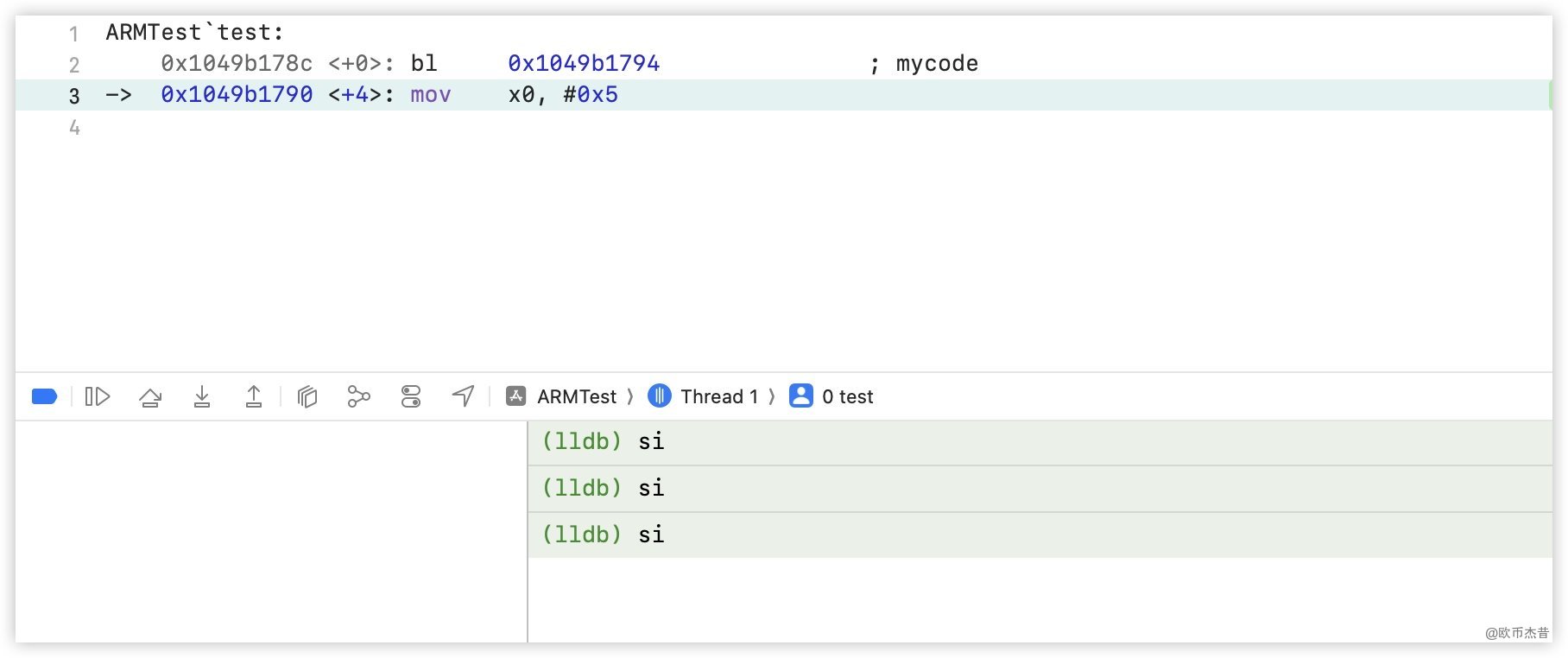

再次si就到执行到ret，继续si，程序回到 mov x0, #0x5继续执行

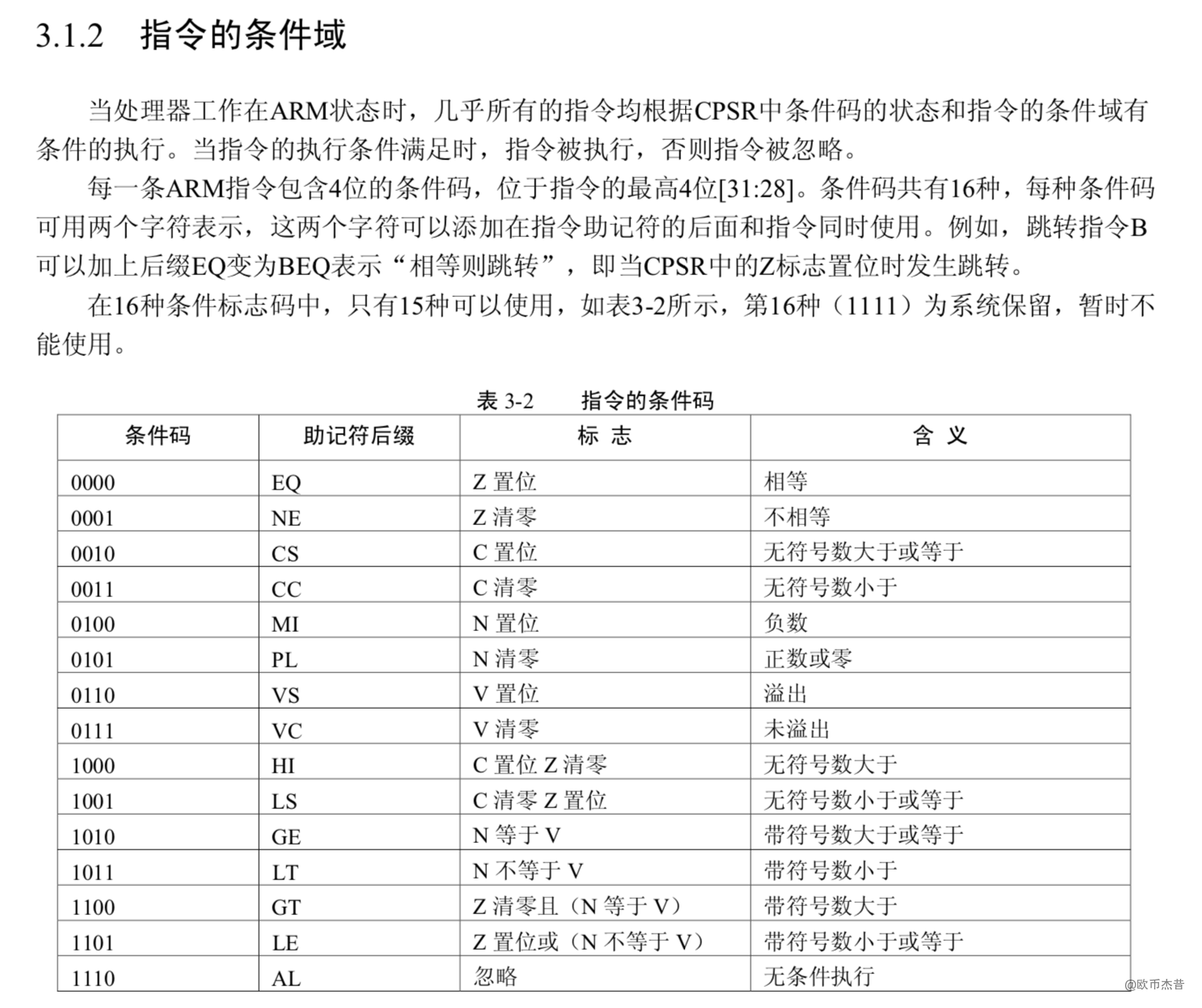

3.7 条件域

• EQ：equal，相等
• NE：not equal，不相等
• GT：great than，大于
• GE：great equal，大于等于
• LT：less than，小于
• LE：less equal，小于等于

参考书：

3.8 内存操作

3.8.1 load，从内存中读取数据

• ldr、ldur
• ldp（p是pair的简称，表示一对）

3.8.2 store，往内存中写入数据

• str、stur
• stp
• 零寄存器。里面存储的值是0
• • wzr（32bit，Word Zero Register）
• • xzr（64bit）

4. iOS汇编

4.1 真机：arm64汇编

• 寄存器
• 指令
• 堆栈

4.2 模拟器：x86汇编

5. 函数的堆栈

5.1 函数的类型

• 叶子函数
• 非叶子函数
