CPU上的实时2D多人姿势估计：轻量级OpenPose

原始OpenPose分析

与所有自下而上的方法类似，OpenPose 由两部分组成：

神经网络推理提供两个张量：关键点热图及其成对关系（部分关联区域，pafs）。此输出被下采样 8 次。
按人的实例分割结果对关键点进行分组。它包括将张量上采样到原始图像大小、热力图峰值的关键点提取以及它们按实例分组。

OpenPose流程

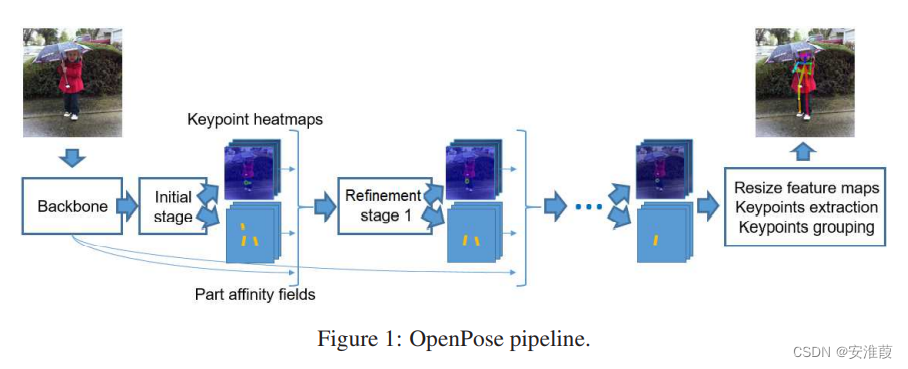

网络首先提取特征，然后执行热力图和 pafs 的初始估计，之后执行 5 个细化阶段。它能够找到 18 种类型的关键点。然后分组程序从预定义的关键点对列表中搜索每个关键点的最佳对（按相关性），例如：左肘和左手腕，右臀部和右膝盖，左眼和左耳，等等，总共19对。流程如图 1 所示。在推理过程中，输入图像的大小被调整以匹配网络输入大小的高度，宽度被缩放以保持图像纵横比，然后填充为 8 的倍数。

优化部分

Refinement Stage的更改

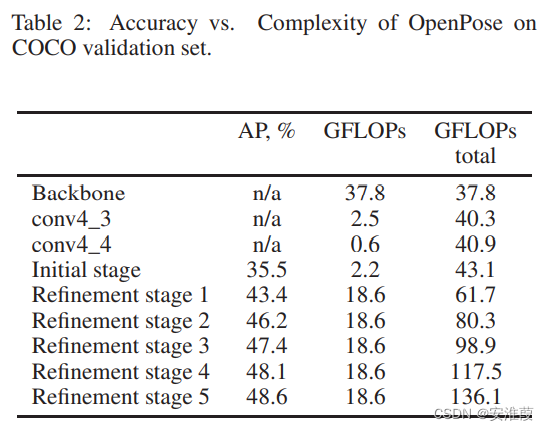

COCO 验证集上 OpenPose 的准确性与复杂性

如表可见，后期阶段对 GFLOP 的改进较少，因此对于优化版本，我们将仅保留前两个阶段：初始阶段和单个细化阶段。

具体到代码中：

class PoseEstimationWithMobileNet(nn.Module):
    def __init__(self, num_refinement_stages=1, num_channels=128, num_heatmaps=19, num_pafs=38):

在初始化的时候，直接将堆叠次数num_refinement_stages = 1，具体后面会讲。

Backbone的更改

文章评估了 MobileNet 系列的网络以替换 VGG 特征提取器，并从 MobileNet v1开始。

以一种天真的方式，如果我们将所有层保持到最深，以匹配输出张量分辨率，则会导致精度显着下降。这可能是由于浅层和弱特征表示。为了节省空间分辨率和重用主干权重，我们使用空洞卷积。

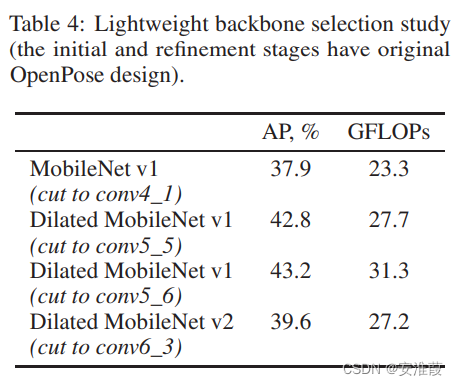

轻量级骨干选择研究（初始和细化阶段具有原始 OpenPose 设计）

轻量化RefinementStage

为了产生对关键点热图和 pafs的新估计，细化阶段从主干中获取特征，并与之前对关键点热图和 pafs 的估计相连接。受这一事实的启发，我们决定在热图和 pafs 之间共享大部分计算，并在初始和细化阶段使用单个预测分支。我们共享除了最后两个层之外的所有层，它们直接产生关键点热图和 pafs。

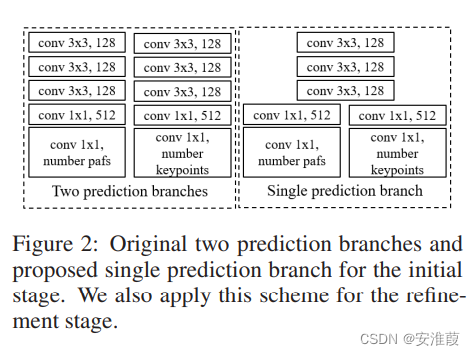

初始阶段的原始两个预测分支和建议的单个预测分支。
在代码中的InitialStage体现：

InitialStage
可以看到在trunk中共享了三层Conv2d卷积bn加relu层。

7*7卷积的替换

每个具有 7x7 内核大小的卷积都被一个具有相同感受野的卷积块替换，以捕获远程空间依赖关系。我们用这个块设计进行了一系列实验，并观察到有1x1、3x3和3x3内核大小的三个连续卷积就足够了，后者的膨胀参数等于2，以保留初始感受野。因为网络变得更深，我们为每个这样的块添加了残差连接。

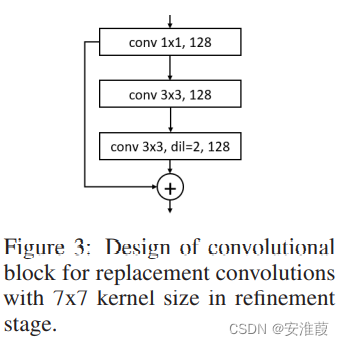

在细化阶段设计用于替换卷积的卷积块，具有 7x7 内核大小
在代码中具体体现为：

RefinementStageBlock
使用深度可分离卷积的复杂度比使用 7x7 内核的卷积低 2.5 倍。

代码加原理讲解

整体结构

PoseEstimationWithMobileNet

原图3 * 368 * 368输入进来，首先通过MobileNet结构与Cpm结构获得backbonefeatures，然后通过InitialStage获得heatmaps和pafs。然后backbonefeatures与heatmaps和pafs共同cat拼接，通道数相加，送入RefinementStage中（默认为1），得到heatmaps和pafs。如果指定了堆叠次数，那么backbonefeatures要分别与heatmaps和pafs进行堆叠然后重复细化阶段的操作。

卷积部分

卷积部分
注意，conv_dw_no_bn使用的是Elu激活函数，关于Elu激活函数可以查看这篇博文

from torch import nn
def conv(in_channels, out_channels, kernel_size=3, padding=1, bn=True, dilation=1, stride=1, relu=True, bias=True):
    modules = [nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding, dilation, bias=bias)]
    if bn:
        modules.append(nn.BatchNorm2d(out_channels))
    if relu:
        modules.append(nn.ReLU(inplace=True))
    return nn.Sequential(*modules)

def conv_dw(in_channels, out_channels, kernel_size=3, padding=1, stride=1, dilation=1):
    return nn.Sequential(
        nn.Conv2d(in_channels, in_channels, kernel_size, stride, padding, dilation=dilation, groups=in_channels, bias=False
