一图了解433/315射频解码

 ps:   个人网站

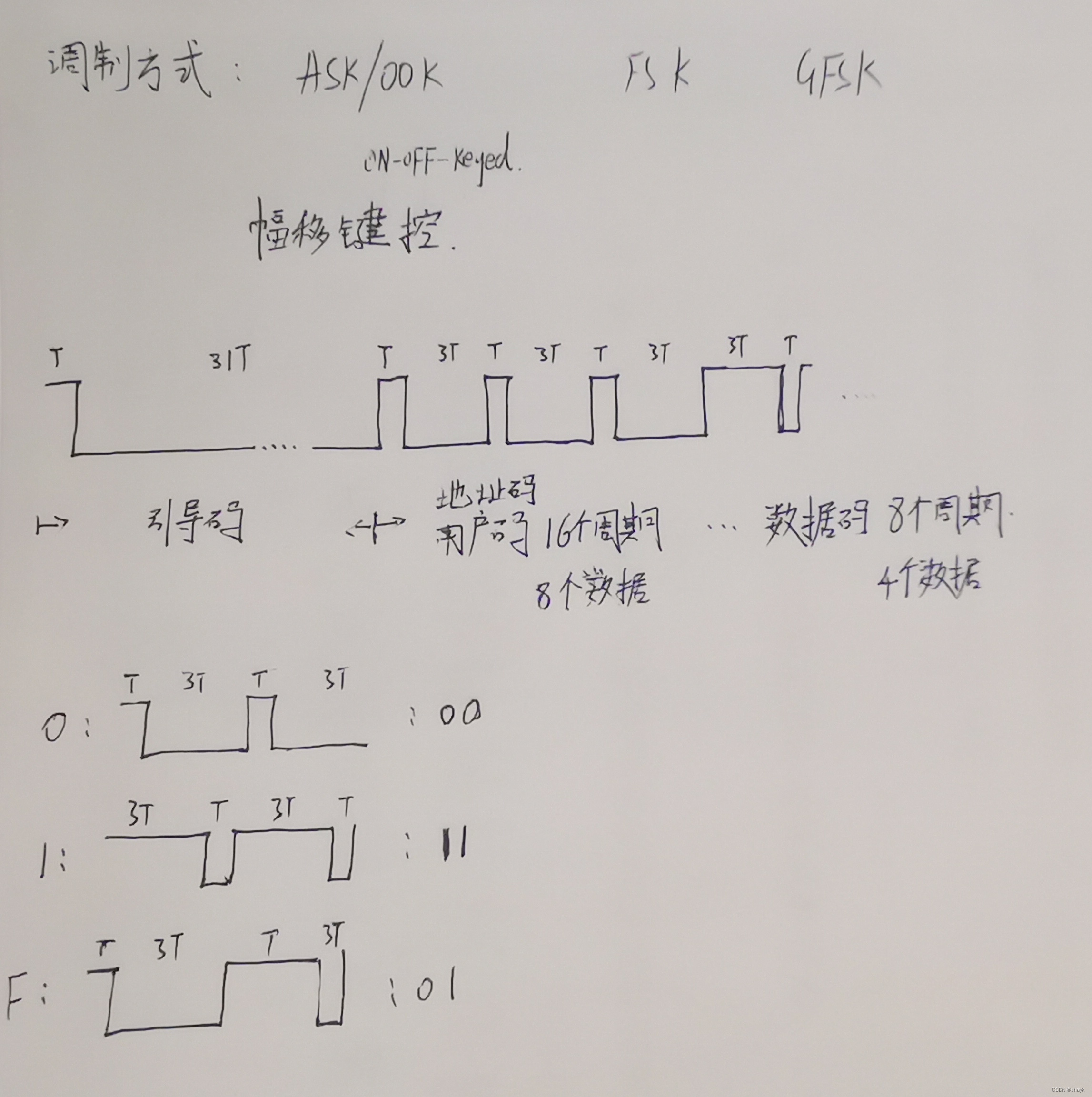

一、调制方式，编码格式

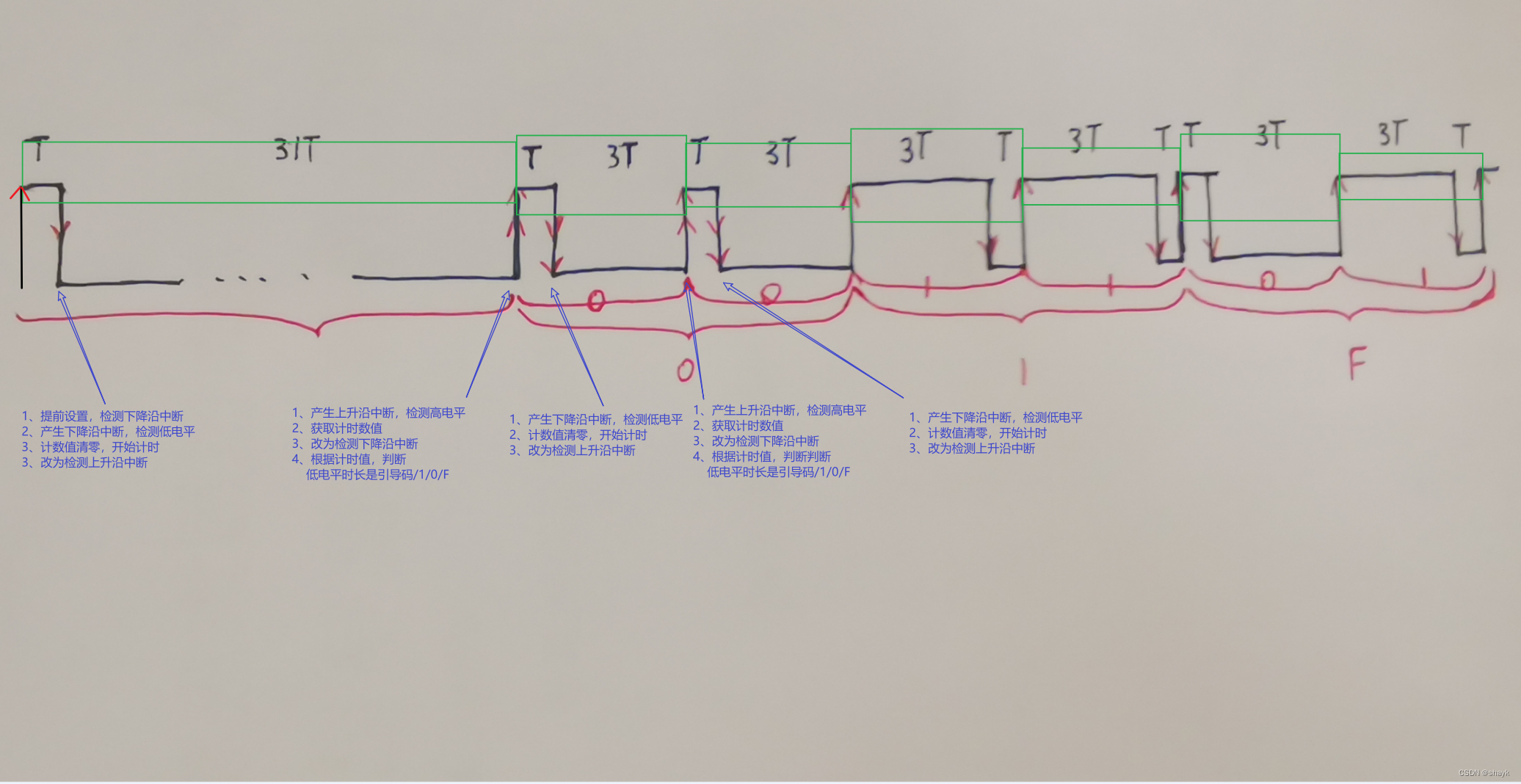

二、如何解码

三、疑问

震荡电阻对应周期时长，2264引脚OSCI/O接2.2M欧姆电阻

2264地址码

引导码后面地址码应该是0101 0111 0111 1111.....

实际接收到的是

键值:0x577FC0  ->二进制 地址码0101 0111 0111 1111  数据码1100 0000

时长(us):

（引导码）7619

（计算得到 T=245.7≈246us  ,3T≈737us   ,T/2≈123us  , 0:614~860us  1:1~492us）

（16个地址码）680  124  667  117  656  102  141  96  644  102  170  171  178  182  191  189

（  8个数据码） 194  182  680  682  676  673  673  668

四、验证

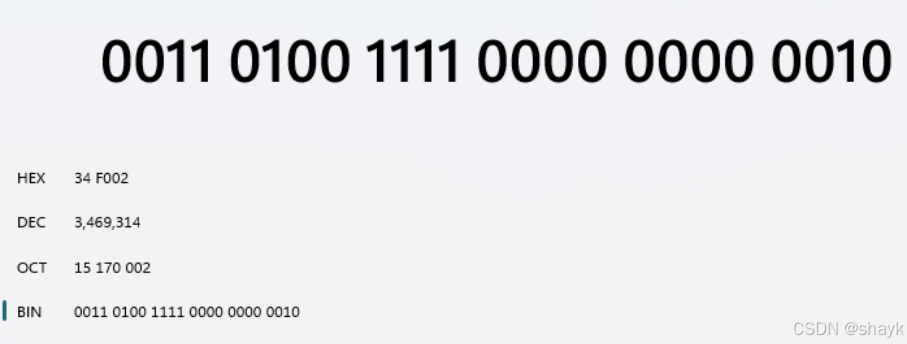

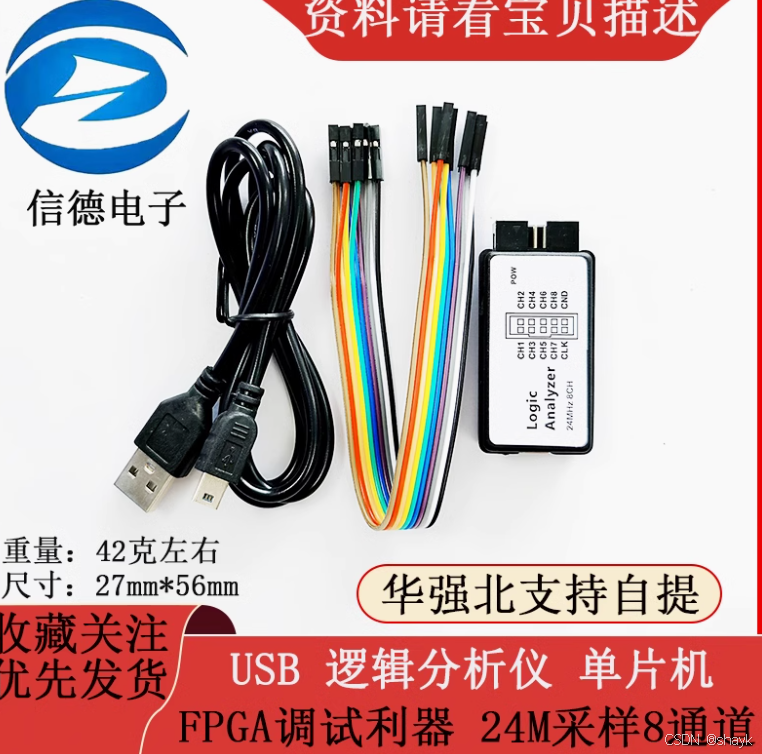

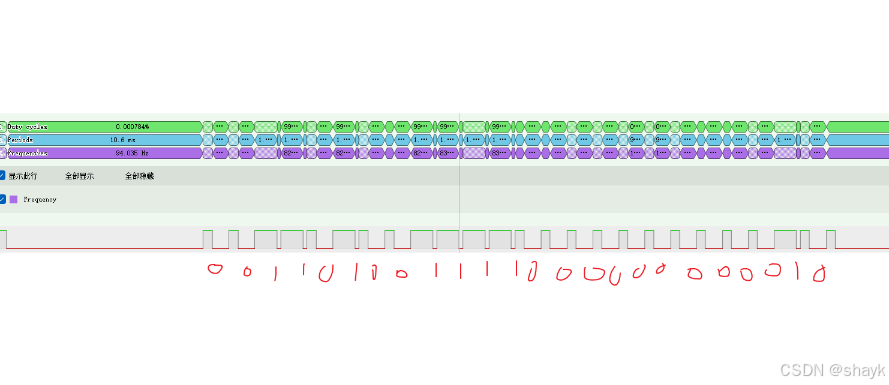

        十几块钱 买了个逻辑分析仪，玩儿一下，识别的键值为 0034F002，进行测试

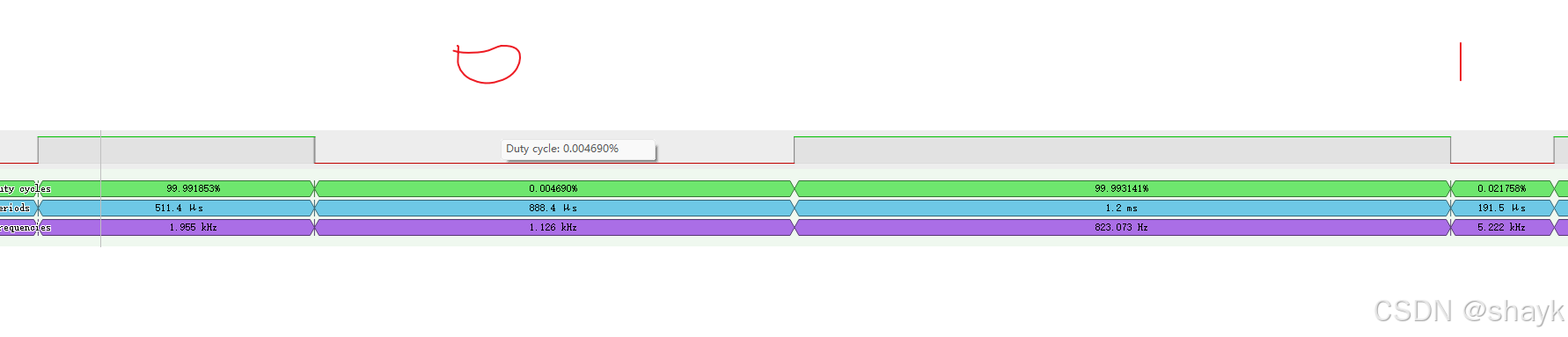

1、从时长来看 显然不是按照 T、3T、31T的时长比例发射的高低电平，需要自己根据时长进行调整，来识别键值

2、如果不是按照T、3T、31T的比例时长进行发送的，接受模块我可以调整时长范围。但是当我模拟发送模块的时候呢？我该按照哪种比例进行发送呢
