UI Automator Viewer工具的使用

一.uiautomatorviewer介绍

使用uiautomatorviewer，你可以检查一个应用的UI来查看应用的布局和组件以及相关的属性。该工具位于SDK目录下的tools\bin子目录下。

 二、启动uiautomatorviewer

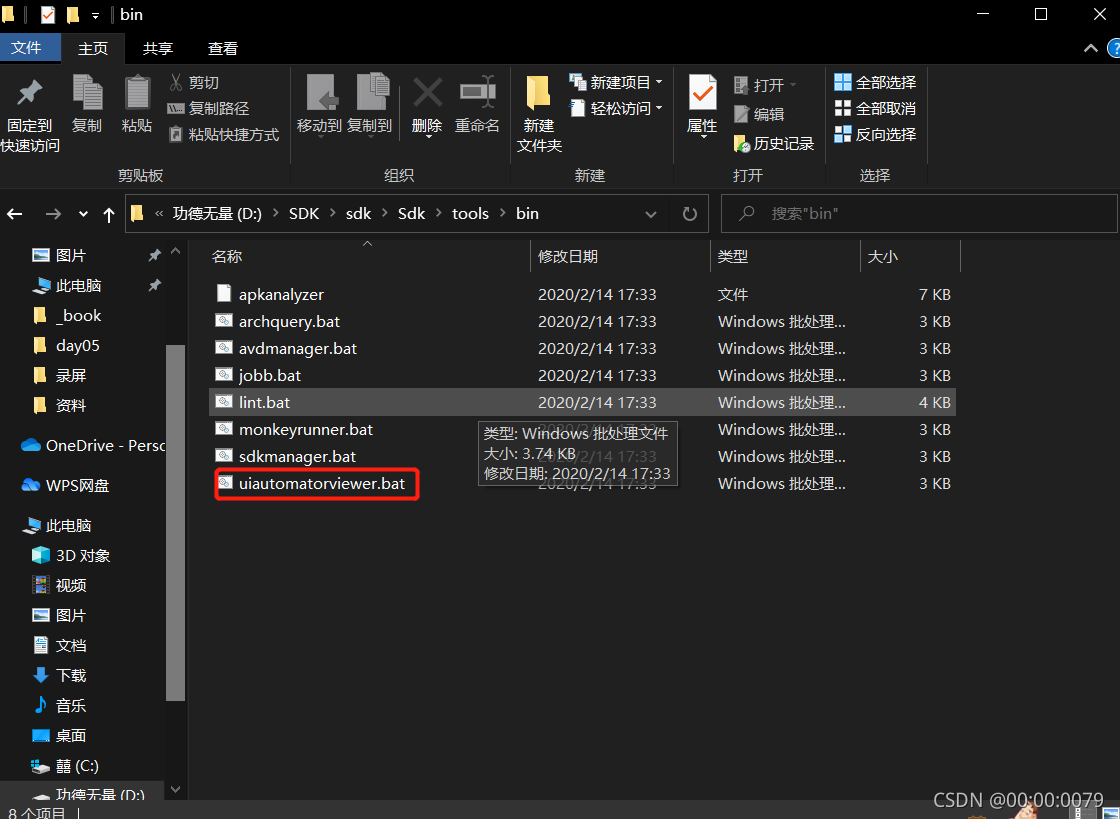

1、在SDK的安装目录下双击uiautomatorviewer.bat就可以启动

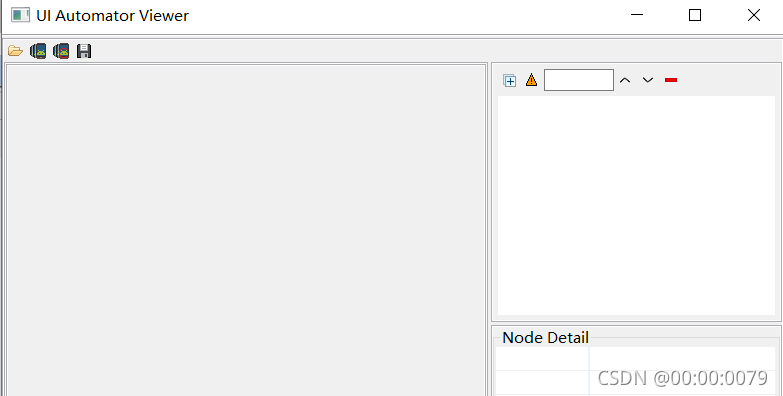

2、也可以使用cmd命令进行启动，cd到tools目录下，然后输入uiautomatorviewer.bat回车后启动服务。启动界面如下：

注意：点击uiautomatorviewer后会出现一个console黑窗口，使用时不要关掉。

三、uiautomatorviewer界面

1）上方区域
4个按钮从左至右功能分别是：打开已经保存的布局，获取详细布局，获取简洁布局，保存布局。点击保存，将存储两个文件，一个是图片文件，一个是.uix文件（XML布局结构）
第二个按钮（Device Screenshoot uiautomator dump）和第三个按钮（Device Screenshoot with Compressed Hierarchy uiautomator dump –compressed），第二个按钮把全部布局呈现出来，第三个按钮只呈现有用的控件布局。

2）截图区（左下），显示当前手机屏幕显示的布局图片

3）布局区（右上）,用XML树的形式，显示界面的控件布局

4）控件属性区（右下），当爱布局区点击某一控件时，将在这里显示控件的属性

四、uiautomatorviewer的使用

1.连接手机/模拟器

        1).进入SDK目录下的tools目录，打开uiautomatorviewer

        2).电脑连接真机或打开android模拟器

        3).启动待测试app

        4).点击uiautomatorviewer的左上角Device Screenshot,会生成app当前页面的UI控件截图

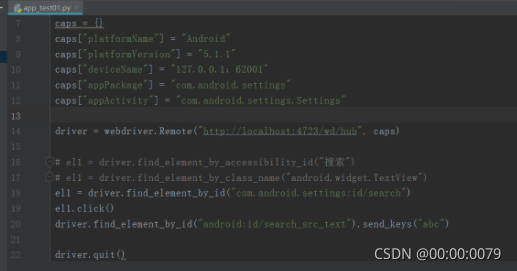

 2.发送数据到输入框

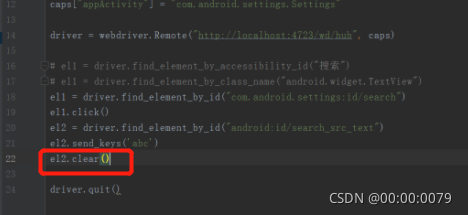

 3.清空输入框内容

 4.获取元素的文本内容

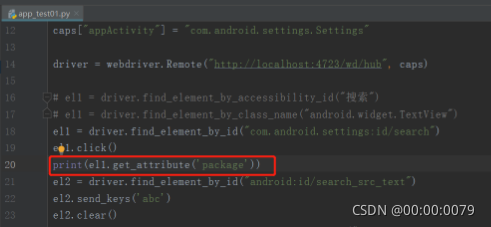

 5.获取元素的属性值

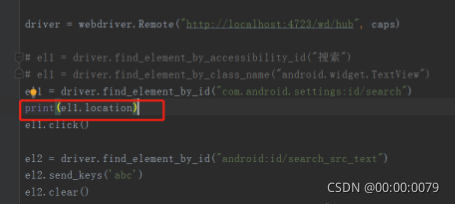

 6.获取元素在屏幕上的坐标

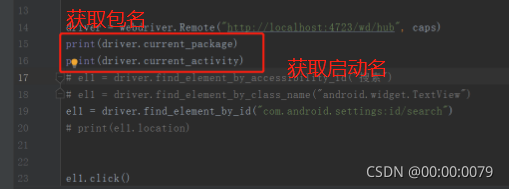

 7.获取app包名和启动名

 8.swip滑动事件

  从一个坐标位置滑动到另一个坐标位置,只能是两个点之间的滑动

  方法：swipe(start_x, start_y, end_x, end_y, duration=None)
  参数：
      1.start_x：起点X轴坐标
      2.start_y：起点Y轴坐标
      3.end_x：  终点X轴坐标
      4.end_y,： 终点Y轴坐标
      5.duration： 滑动这个操作一共持续的时间长度，单位：ms

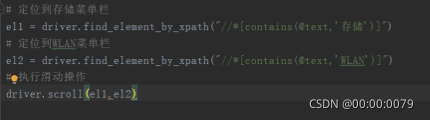

 9.scroll滑动事件

从一个元素滑动到另一个元素，直到页面自动停止

方法：scroll(origin_el, destination_el)

参数：

        1.origin_el：滑动开始的元素

        2.destination_el：滑动结束的元素

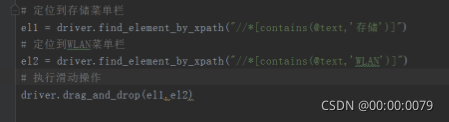

 10.drag拖拽事件

从一个元素滑动到另一个元素,第二个元素替代第一个元素原本屏幕上的位置

方法：drag_and_drop(origin_el, destination_el)

参数：

        1.origin_el：滑动开始的元素

        2.destination_el：滑动结束的元素
