VMMECH007_Thermal Stress in a Bar with Temperature Dependent Conductivity

该案例详细介绍了如何在ANSYS Workbench中进行一个热应力分析,涉及材料属性定义、几何建模、网格划分、边界条件设定、热力和结构静态分析的耦合。杆件的导热系数随温度变化,一端受温度加载,另一端为恒定对流。通过Steady-State Thermal和Static Structural模块进行分析,得出最大热应变和变形等关键结果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

ANSYS Workbench 导热性随温度变化的杆的热应力分析
案例分析:

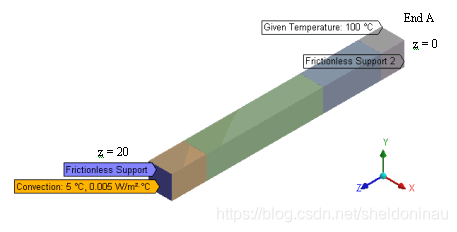

如下图所示,长杆的导热系数随着温度而变化。杆的两端受无摩擦表面的约束。在杆的一端(A端)施加 T ℃的温度。参考温度为5℃。在另一端,施加 h W/m2℃的恒定对流。环境温度为5℃。使用单元尺寸为2 m 的高级网格划分。
在这里插入图片描述

材料属性几何特征应用载荷
E = 2 x 1011 Pa
v = 0
α = 1.5 x 10-5 /℃
k = 0.038 x (1+0.00582*T) W/m ℃
长度 = 20 m
宽度 = 2 m
幅度 = 2 m
背面温度 = 100 ℃
换热系数 = 0.005 W/m2
环境温度 = 5 ℃
参考温度 = 5 ℃
温度(℃)导热性(W/m ℃)
53.91 x 10-2
8000.215

1. 选择分析模块
此案例用于分析热应力问题问题,因此需要同时使用Steady-State Thermal和“Static Structural”模块进行耦合分析。
首先从Analysis System中拖拽Steady-State ThermalProject Schematic中即可。
在这里插入图片描述
2. 定义材料属性
所用材料属性在材料库中无法找到,因此使用自定义属性。

— 右键Engineer Data并选择Edit/双击Engineer Data
— 新建材料并定义材料名称
— 从Toolbox中添加所需要的材料属性,材料的热膨胀系数以及弹性性能属性。
— 底部窗格中键入对应数值

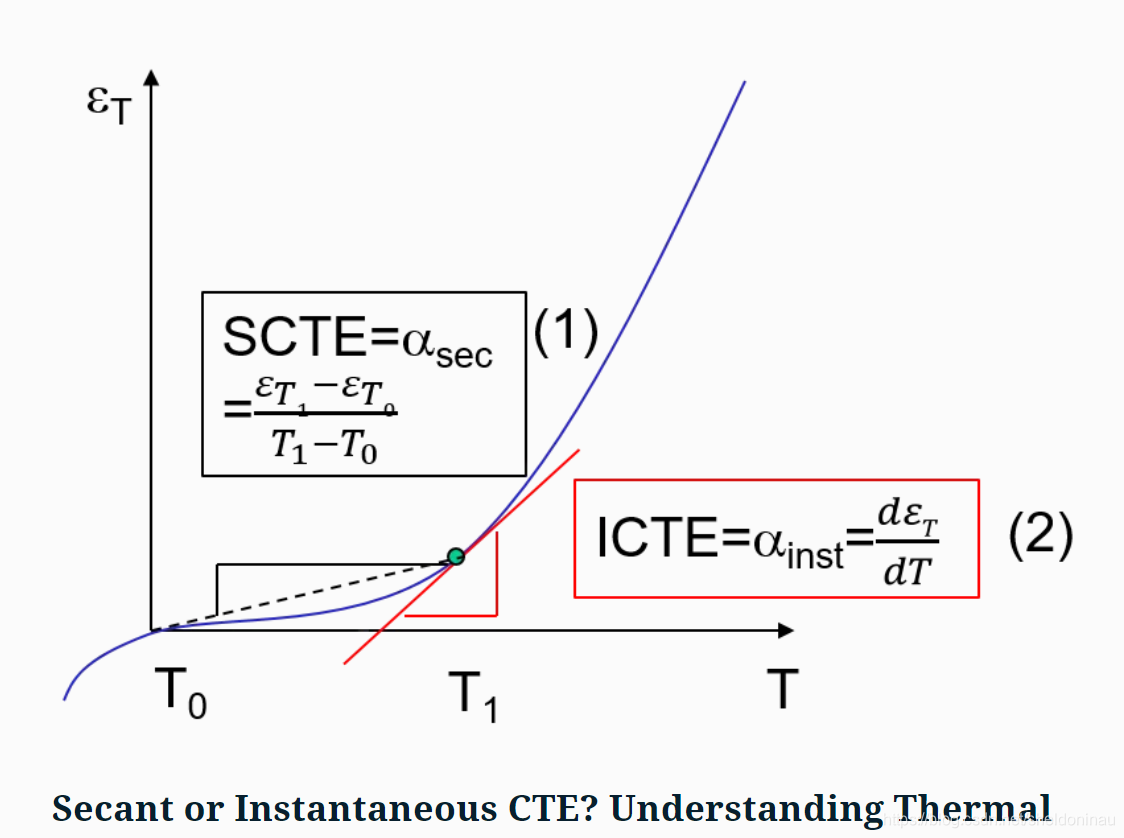

其中热膨胀系数分为:割线热膨胀系数瞬时(相切)热膨胀系数,这里使用前者。二者在此案例中对结果影响不大。
在这里插入图片描述

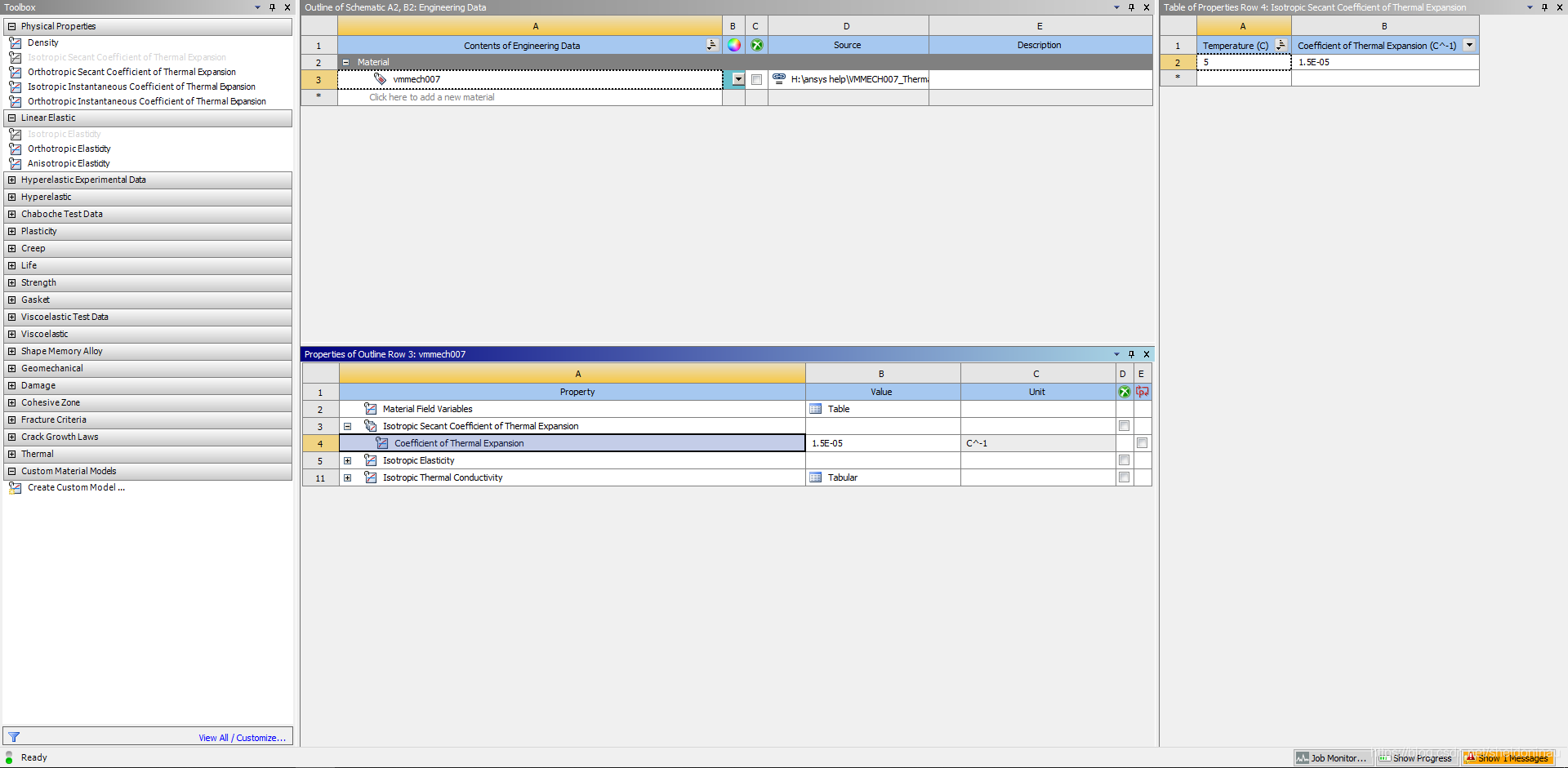

注意:热膨胀系数需要输入参考温度
在这里插入图片描述

3. 建立几何数模

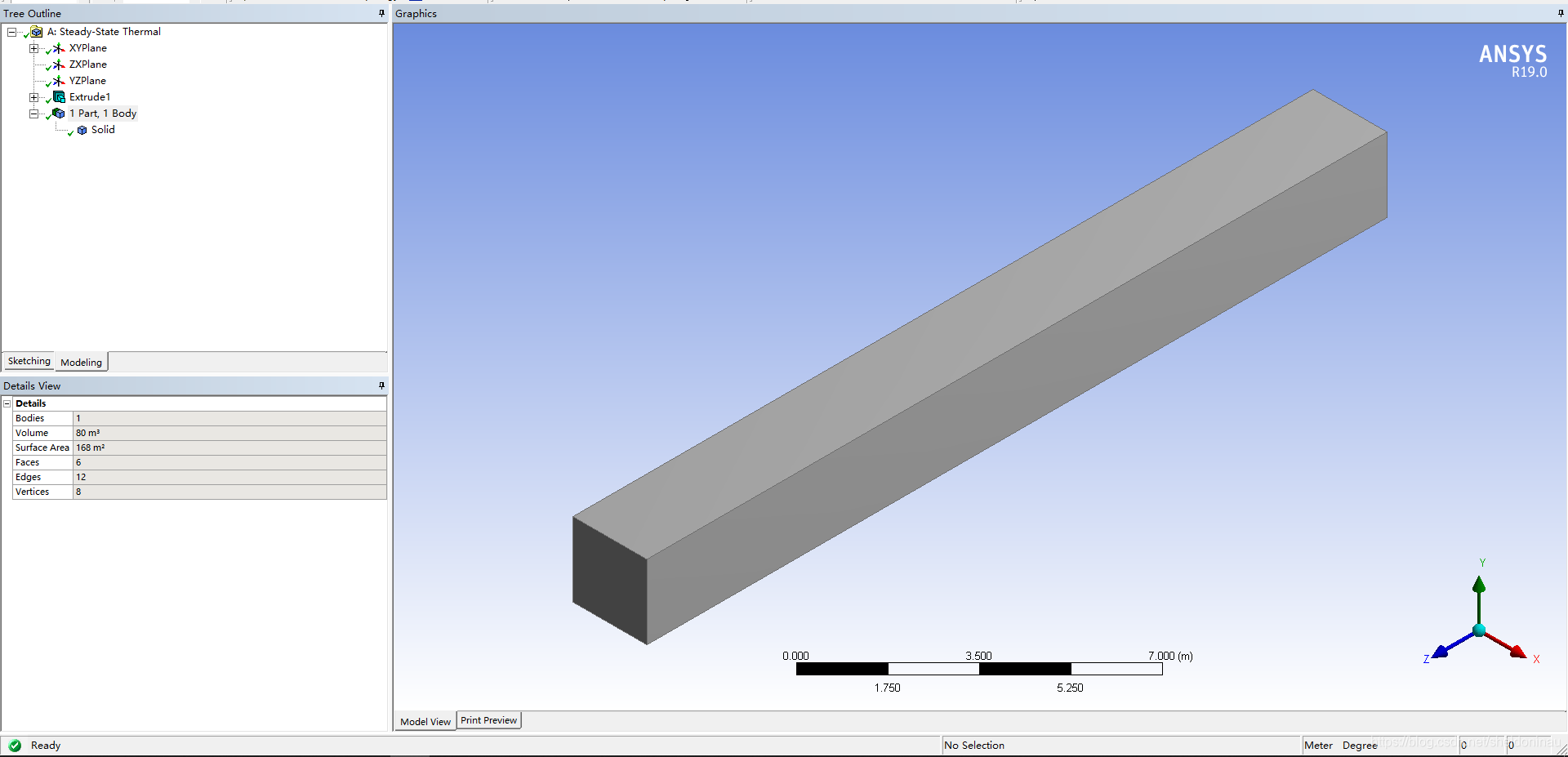

根据已知几何特征属性创建几何图形如下图所示。
右键Geometry并选择Edit Geometry in DesignModeler…
注意单位
在这里插入图片描述
4. 生成网格

— 双击Model/右键Model选择Edit

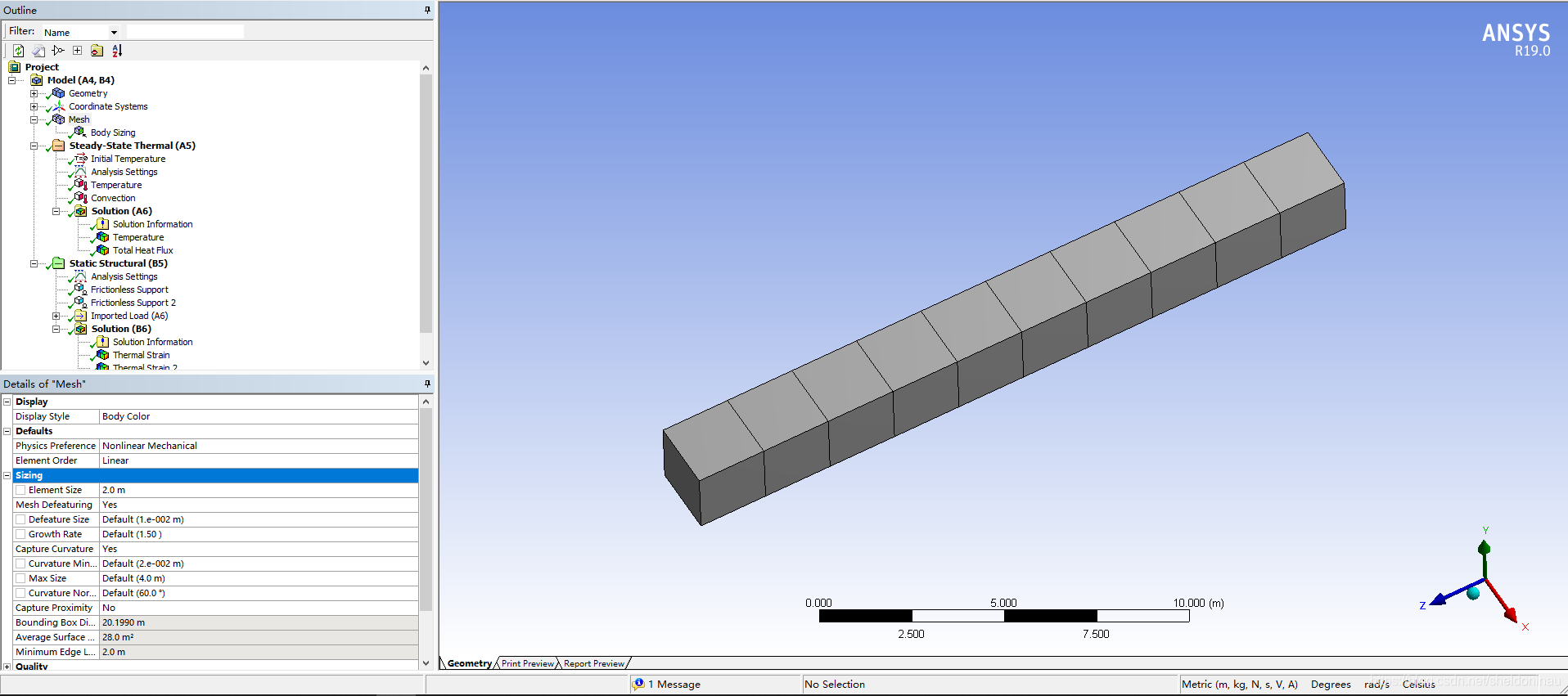

— 右键Mesh,添加Body Sizing,单元体尺寸设置为 2 m。网格类型设置为Nonlinear Mechanical。由于这里的单元尺寸和实体尺寸宽度一致。因此会生成一个方向上的单元体,故而需要将单元体的阶次降低,改为Linear

注:在生成网格之前,可以先将材料属性赋予几何体。展开Geometry选中几何体 -->在相关详细信息视图中Material项关联菜单选中之前自定义的材料。
在这里插入图片描述
5. 添加边界条件和载荷

如下图所示,首先进行热力学分析,两端为Fixed Support;载荷已知

边界条件与载荷:Steady-State Thermal右键,插入“Temperature”和Convection约束条件并选择相应对象,设置对应换热系数。这里注意环境温度的设置。

可选:一般笔者习惯”Output Controls“均设置为”Yes“,即对象均输出至报告中,或用与后续求解。

求解(1)Solution右键,insert --> Thermal --> TemperatureTotal Heat Flux添加温度分布。

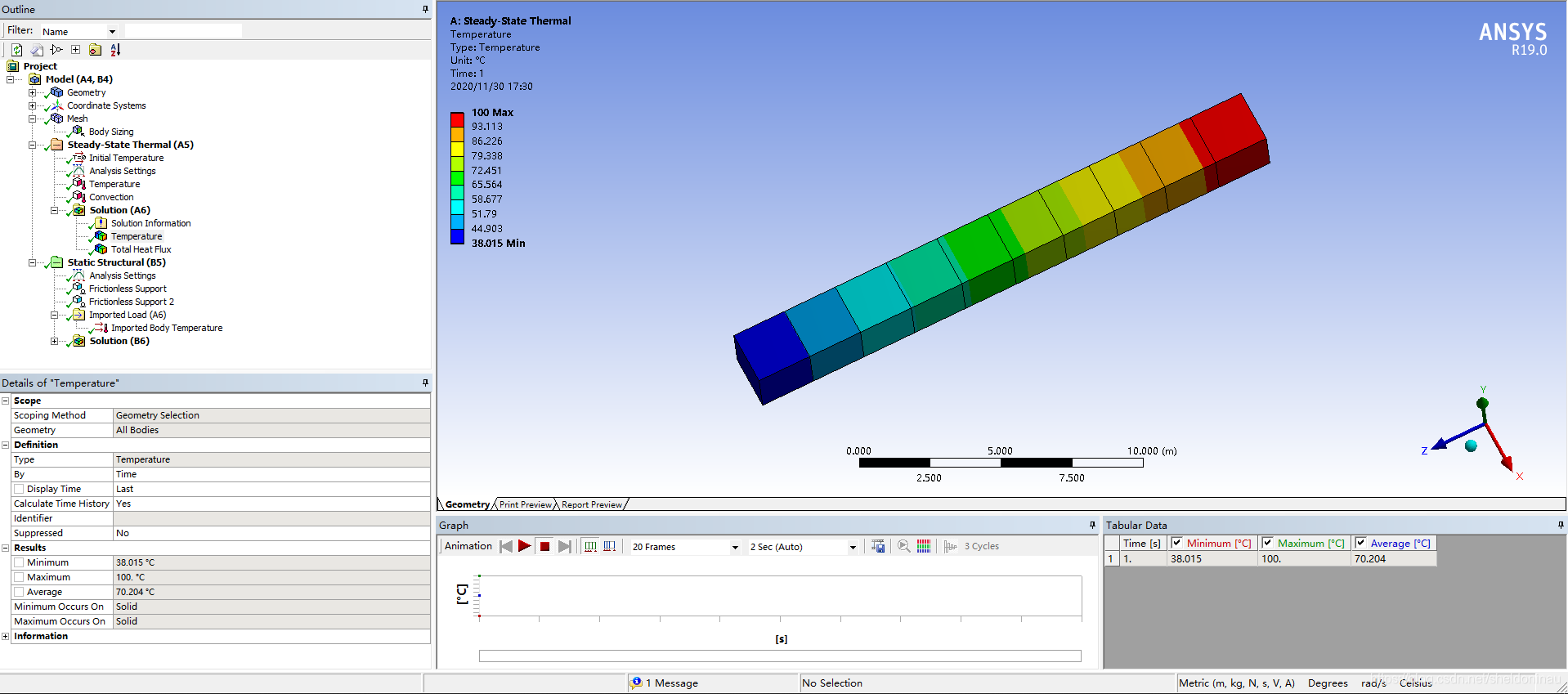

温度分布求解结果
在这里插入图片描述

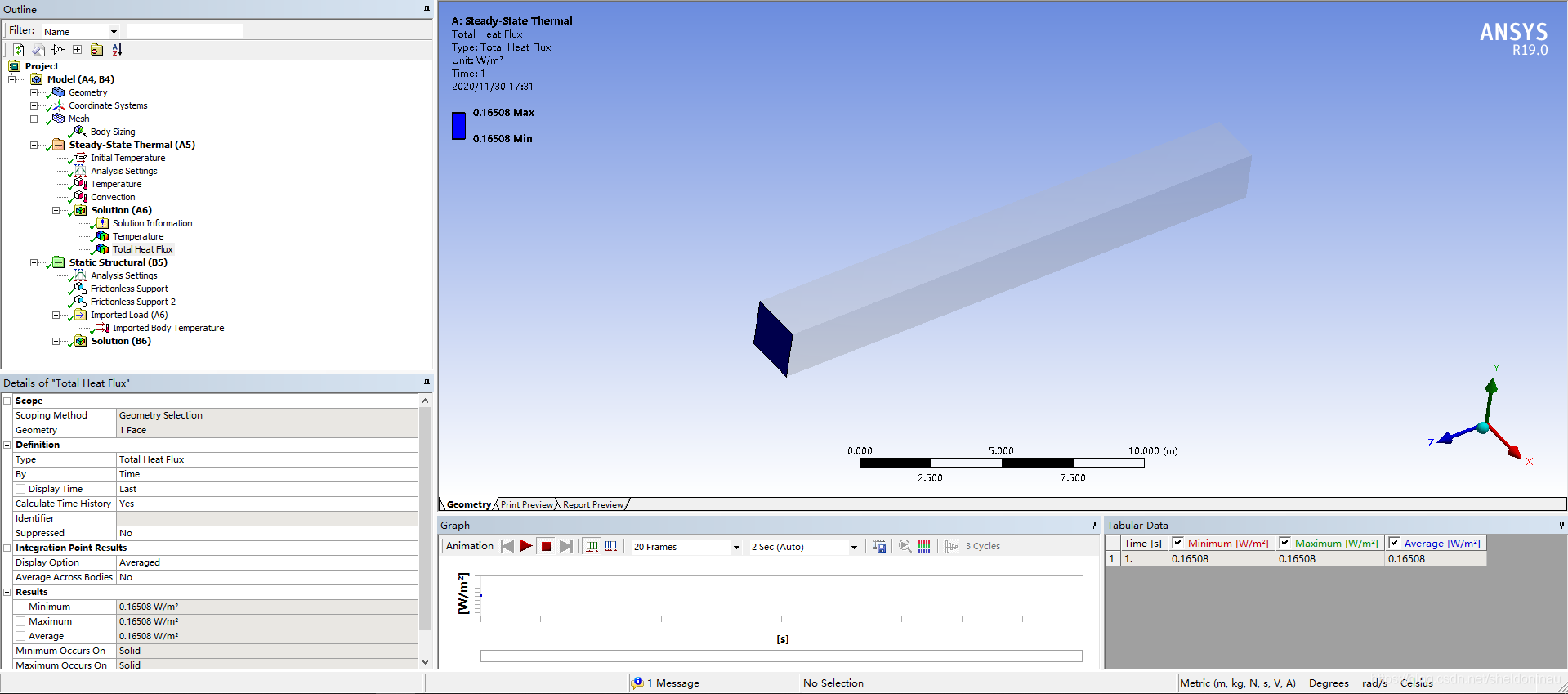

总热通量求解结果
在这里插入图片描述
6. 将热力学分析结果(温度分布)导入Static Structural中进行热应力分析

Analysis System中拖拽Static StructuralSteady-State Thermal中的Solution,我们这里需要热力学模块的求解结果。
在这里插入图片描述
7. 进行相关分析设置

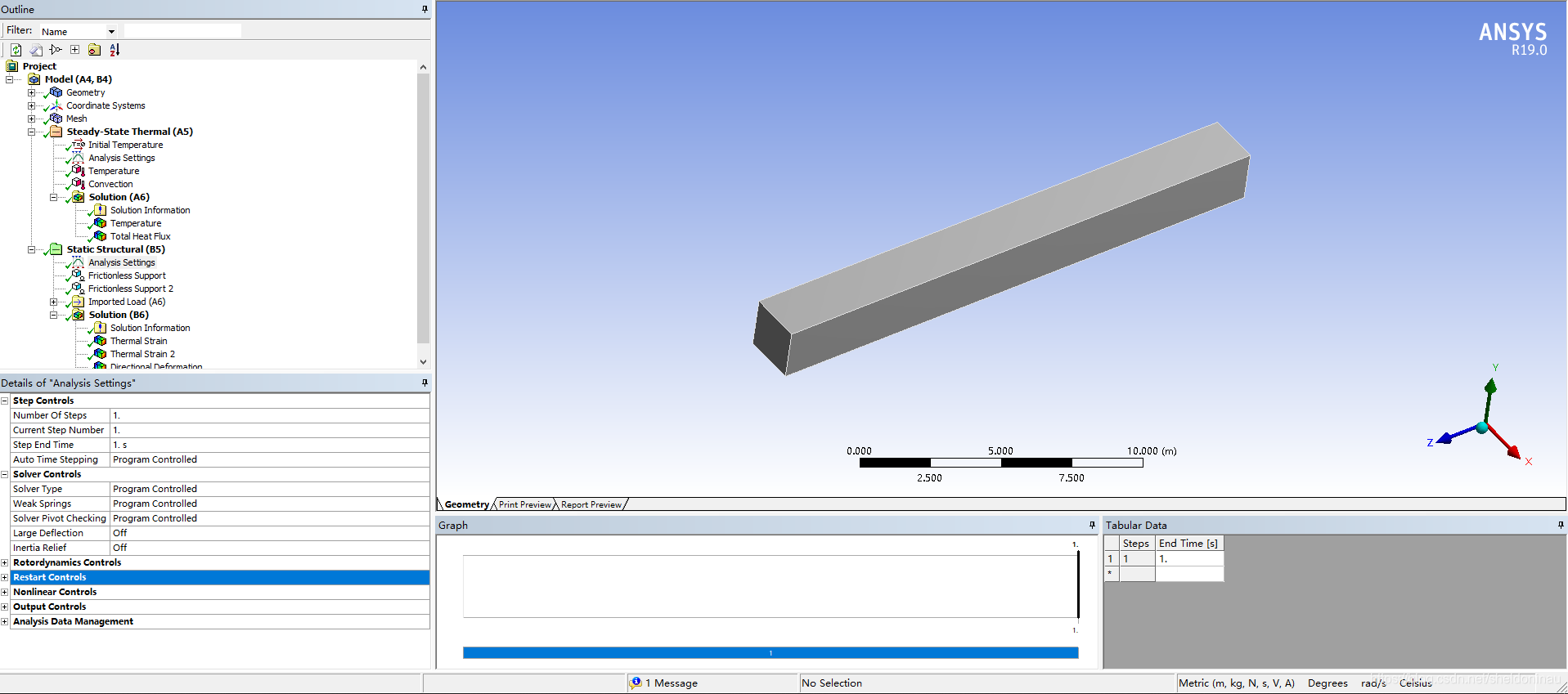

注意:这里需要激活Weak Spring,如下图。需要进行此步骤的原因是:弹簧的刚度比结构的刚度小很多个数量级,从而在不影响应力结果的情况下防止了刚体运动。如果不进行此设置,将会出现非期望的刚体运动报错。

Static Structural中的环境温度设置为5℃

杆的两端添加无摩擦支撑 Frictionless Support
在这里插入图片描述
8. 求解(2)

  1. Solution右键,insert --> Strain --> Thermal创建两个热应变求解并选中两个断端面.
  2. Solution右键,insert --> Deformation --> Directional并将坐标改为Z轴(与建模时模型的局部坐标系有关)

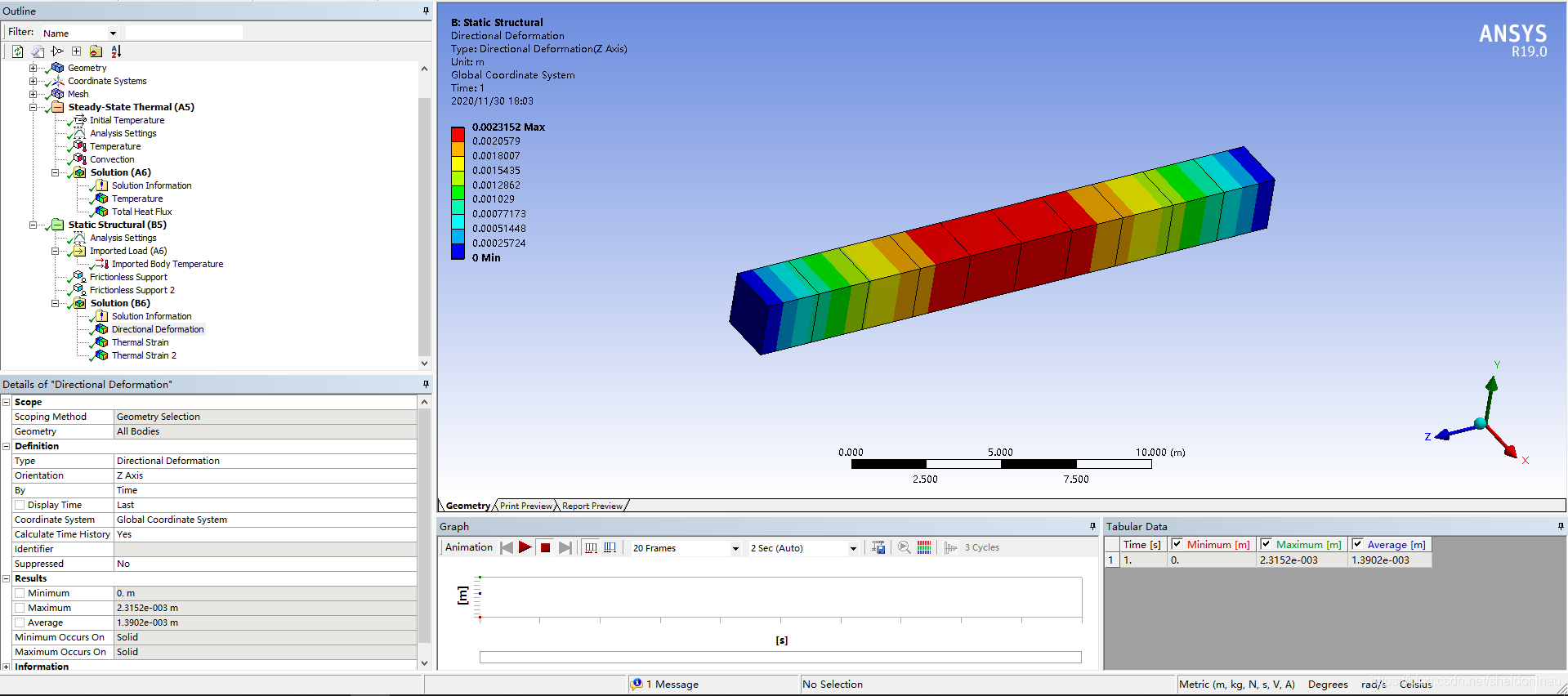

Z方向最大变形
在这里插入图片描述

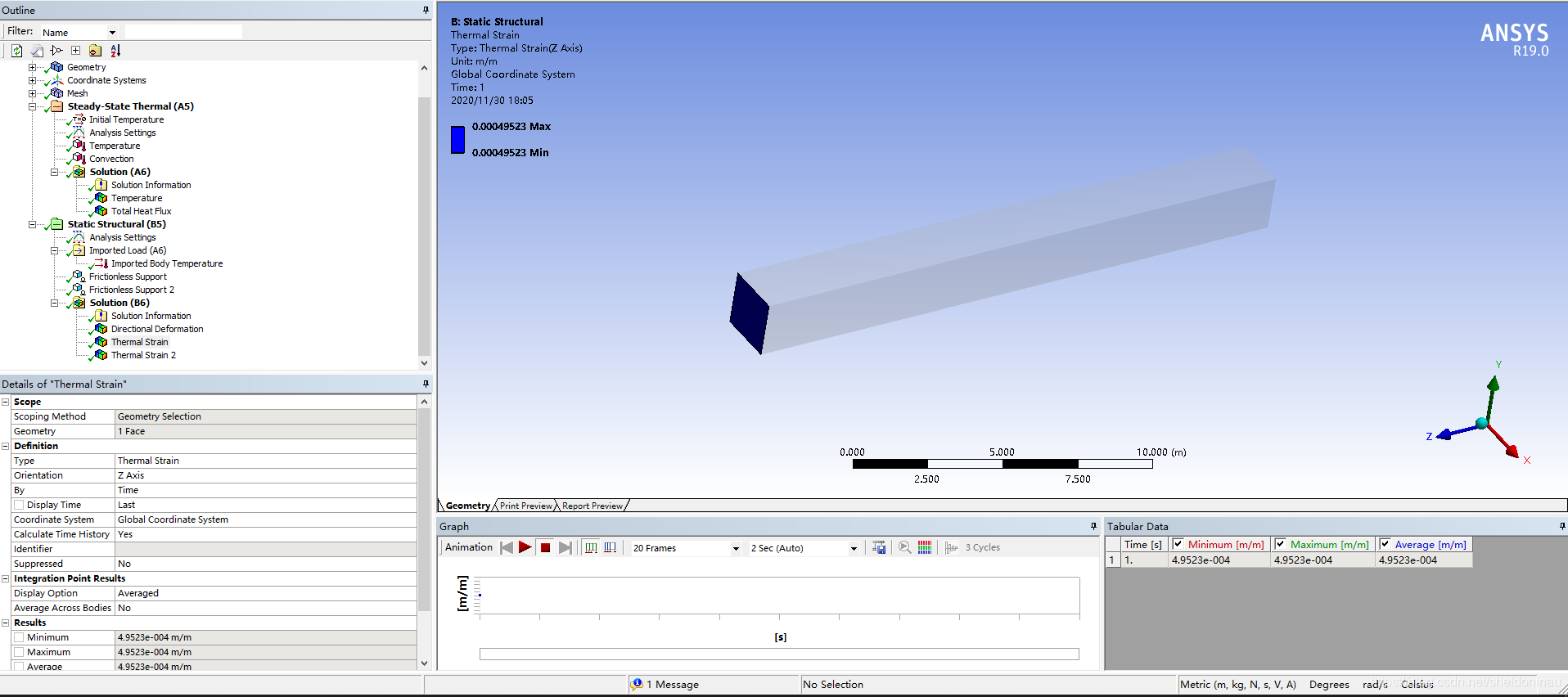

最大热应变(z = 20) m/m
在这里插入图片描述

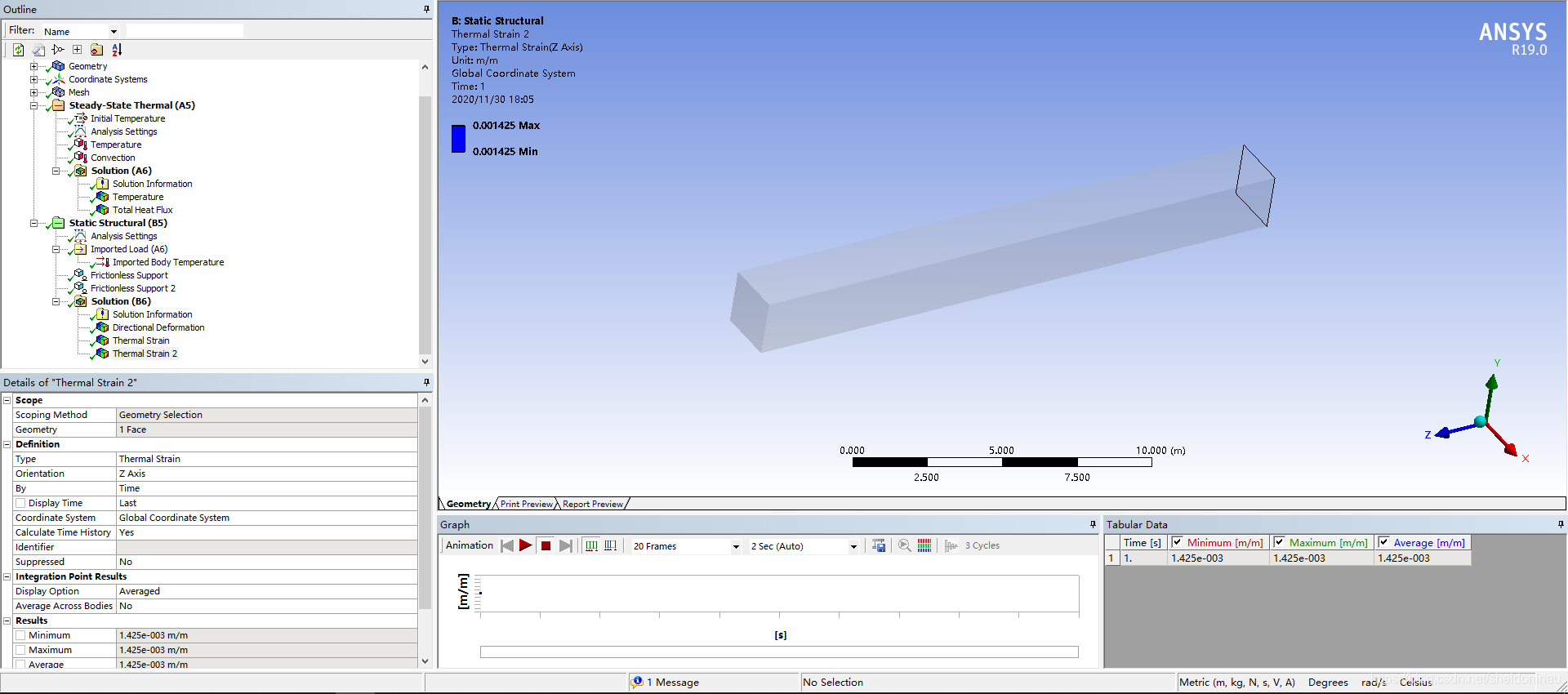

最大热应变(z = 0) m/m
在这里插入图片描述

ANSYS Mechanical结果比较

ResultsTargetMechanicalError(%)
最低温度 ℃)38.0238.015-0.013
最大热应变(z = 20) m/m0.0004950.00049520.04
最大热应变(z = 0) m/m0.0014250.0014250
Z方向最大变形0.002320.0023152-0.217
最大Z方向热通量(z = 20 m) (W/m2)0.1650.165080.0485

注:上述Mechanical结果对于不同计算机或网格划分方式可能会有些许差别

Reference:

ANSYS Help 19.0
