实现互通（HCIA）

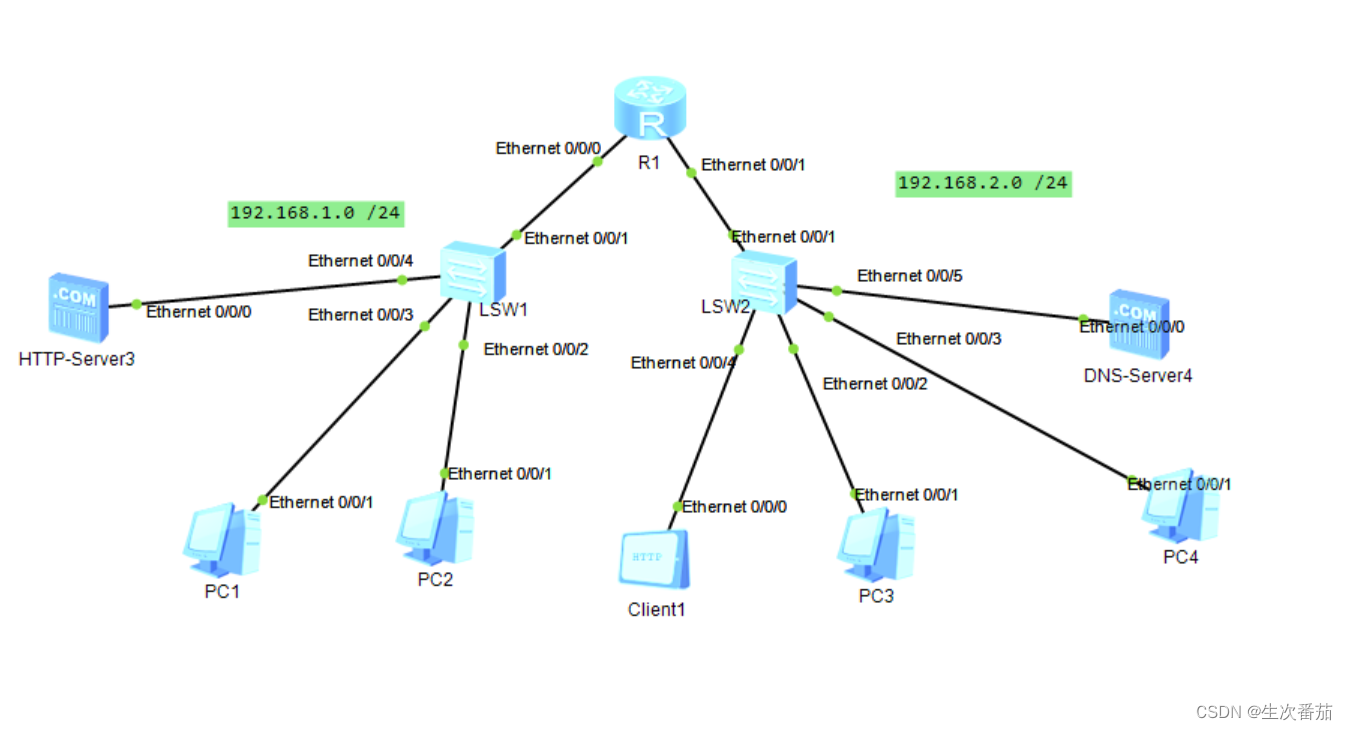

题目：实现互通

实验步骤

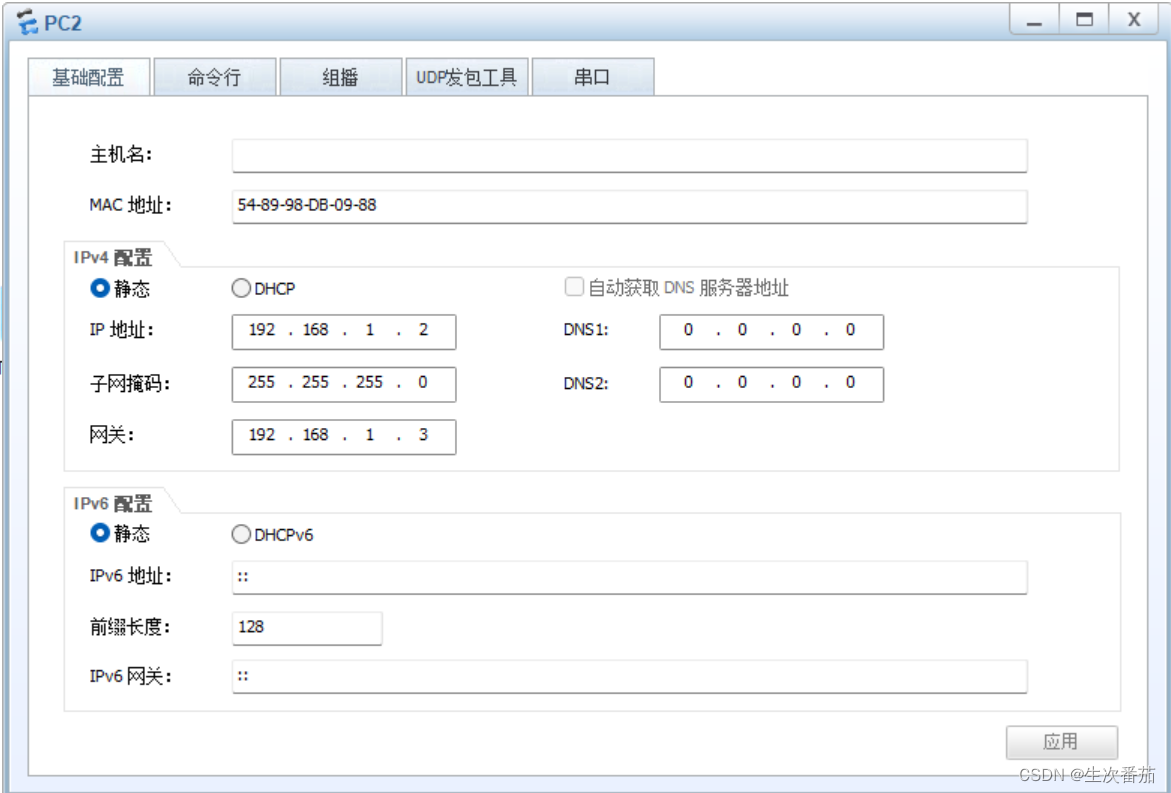

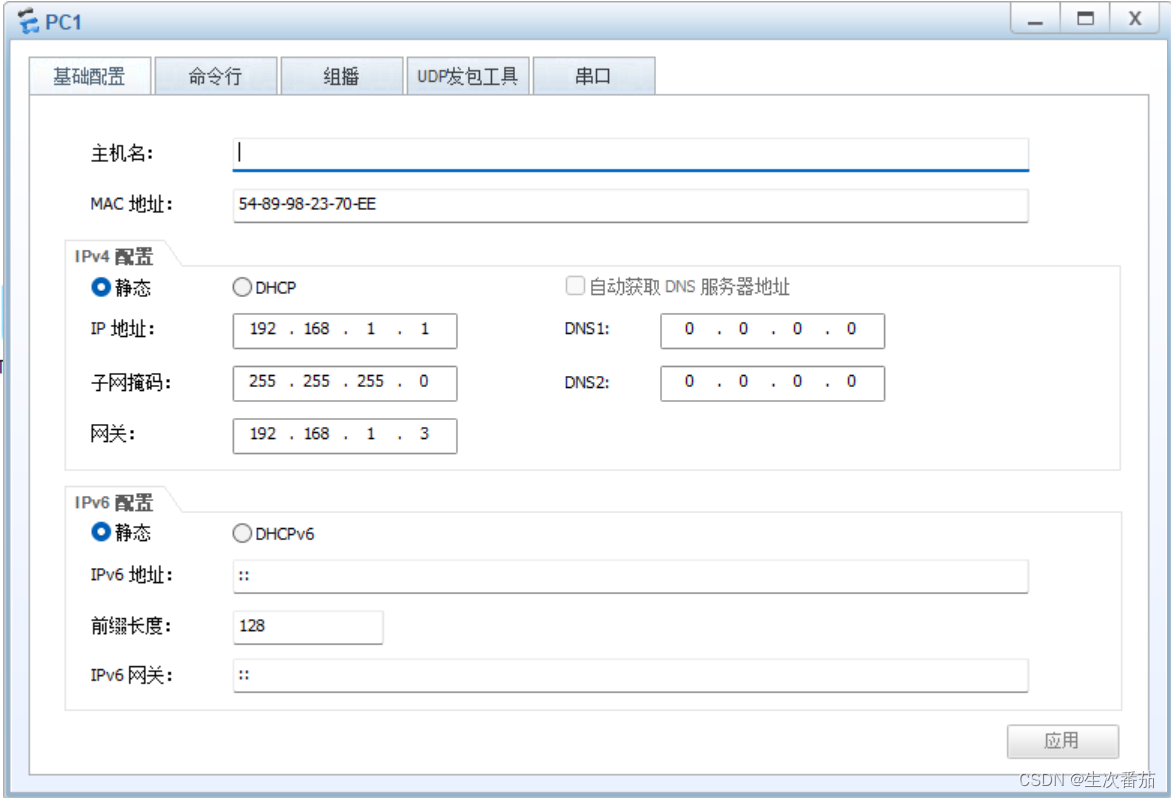

1.配置PC1与PC2

配置PC1，PC2，同在一个广播域，IP地址分别设置为192.168.1.1与192.168.1.2，子网掩码设置为24（255.255.255.0）。

 2.配置PC3与PC4

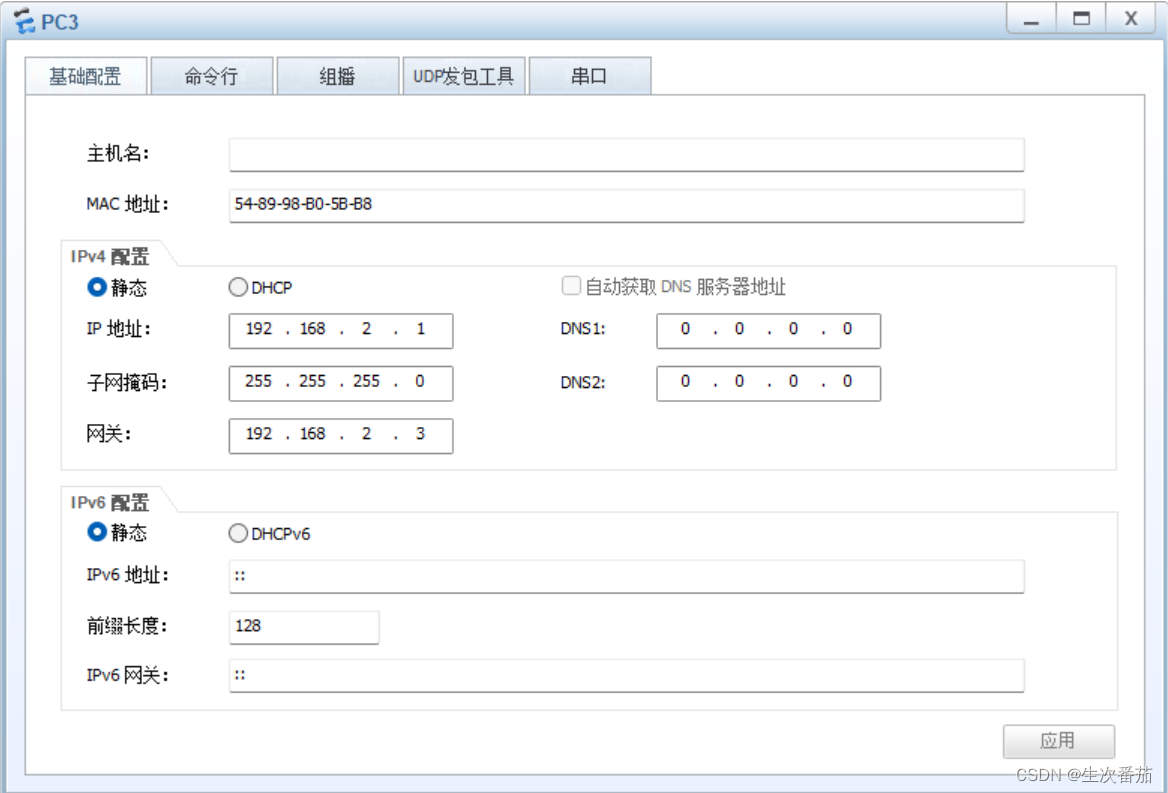

 配置PC3，PC4，同在一个广播域，IP地址分别设置为192.168.2.1与192.168.2.2，子网掩码设置为24（255.255.255.0）。



3.配置网关

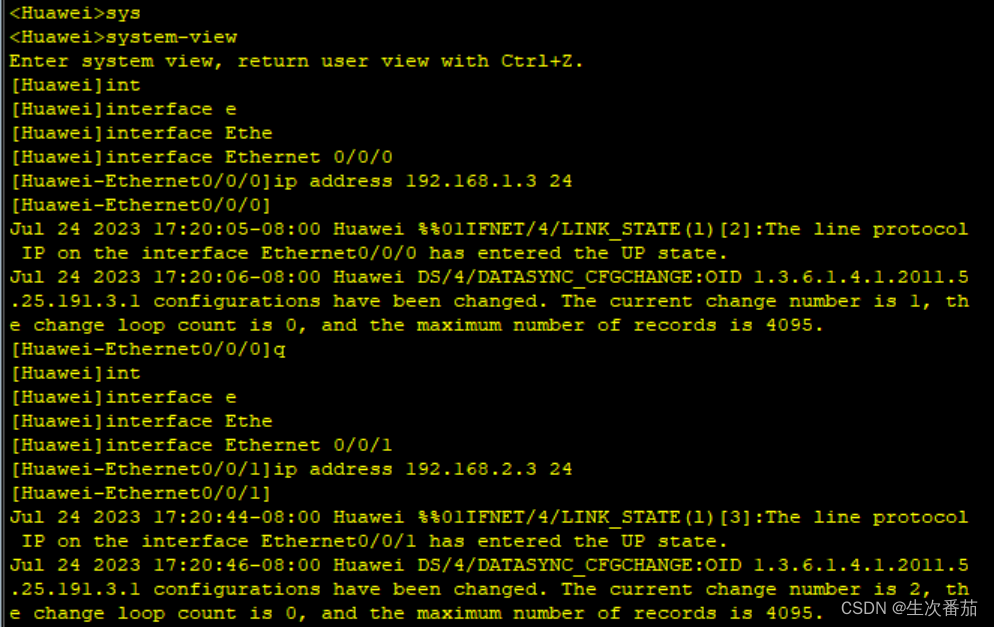

配置路由器的两个接口ip，左边接口配置为192.168.1.3，右边接口配置为192.168.2.3。

两个IP地址第三个网段有区别，是因为路由器左边的接口与左边同处一个广播域，右边的接口与右边同处一个广播域。

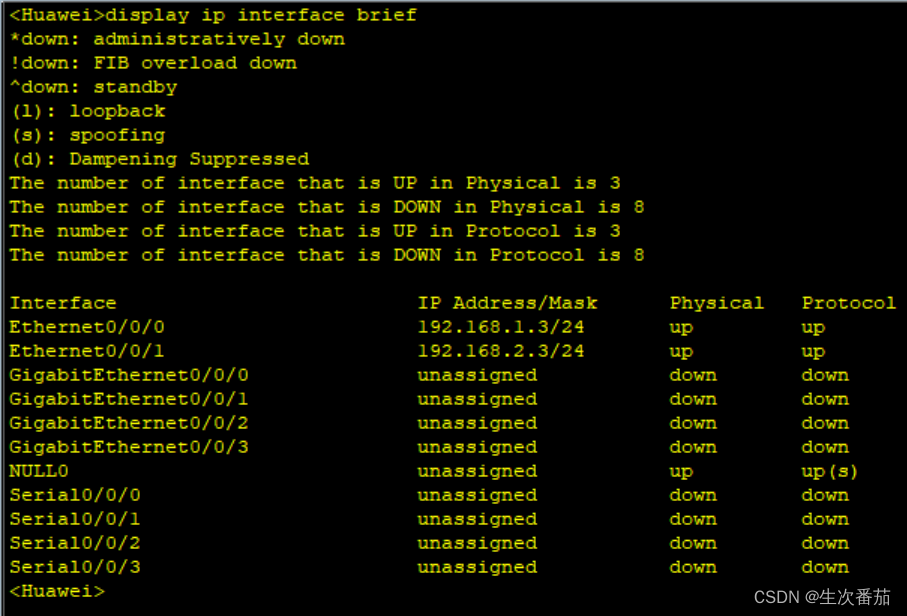

 通过display ip interface brief查看IP是否配置成功



 可以看到0/0/0接口与0/01接口都已配置成功。

3.ping测试验证

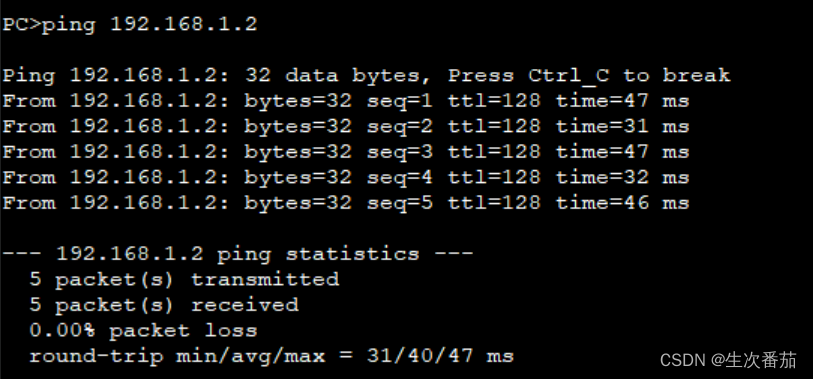

使用PC1 ping测试同一个广播域的PC2。

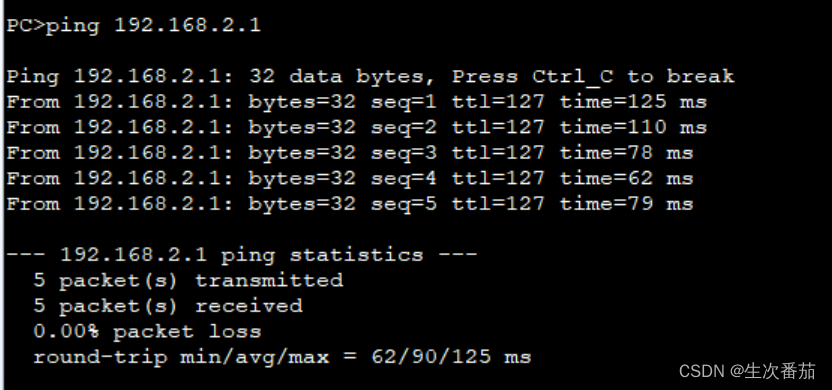

 使用PC1 ping测试另一个广播域的PC3。



 测试成功，说明网关配置正确。

 4.HTTP服务器配置

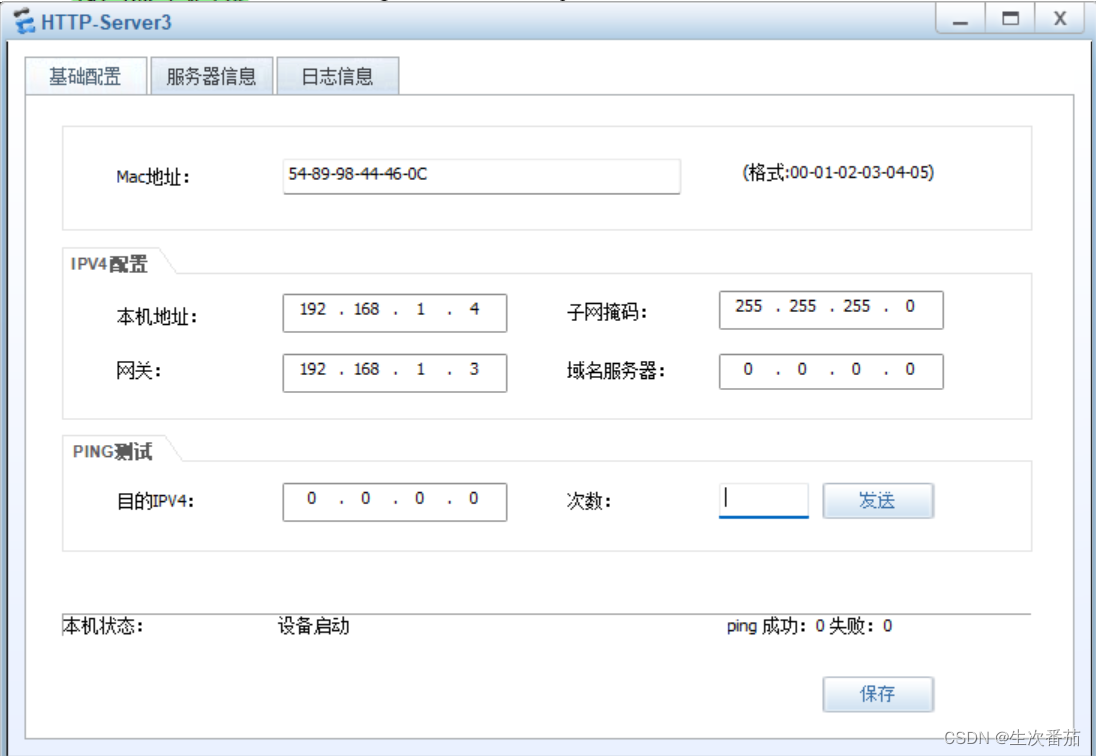

基础配置，IP设置为192.168.1.4。

服务器信息：

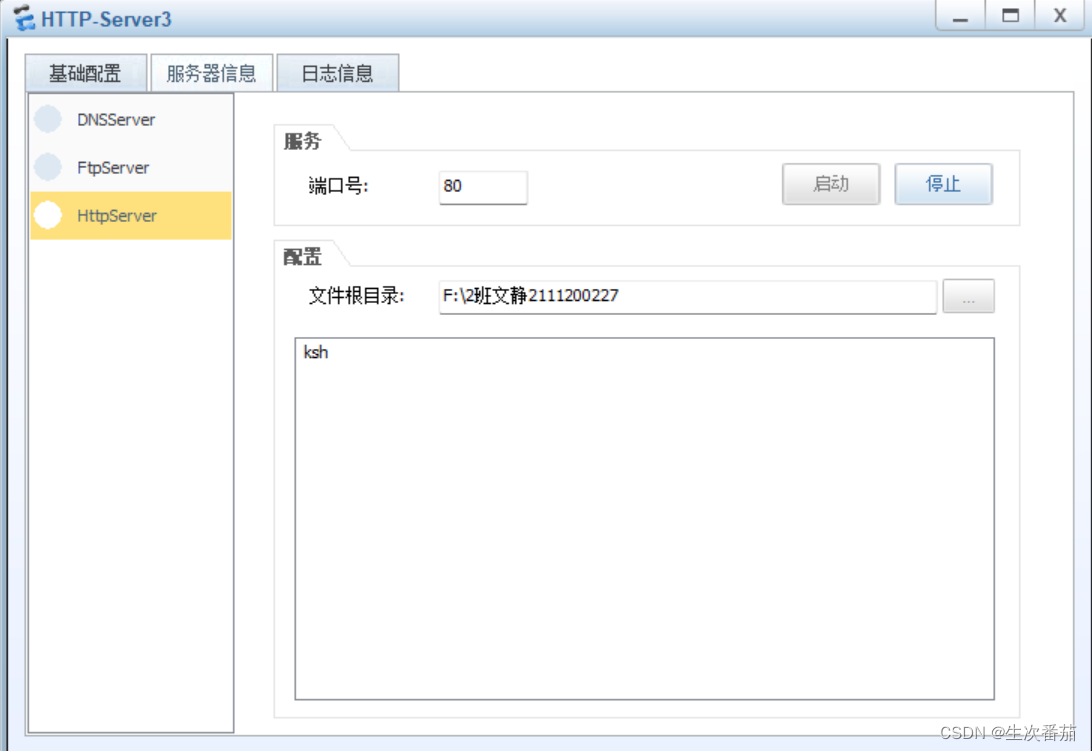

左边框选择HttpServer，在配置里：文件根目录可选择任意一个有内容的文件夹，

然后点击启动。



 5.DNS服务器配置

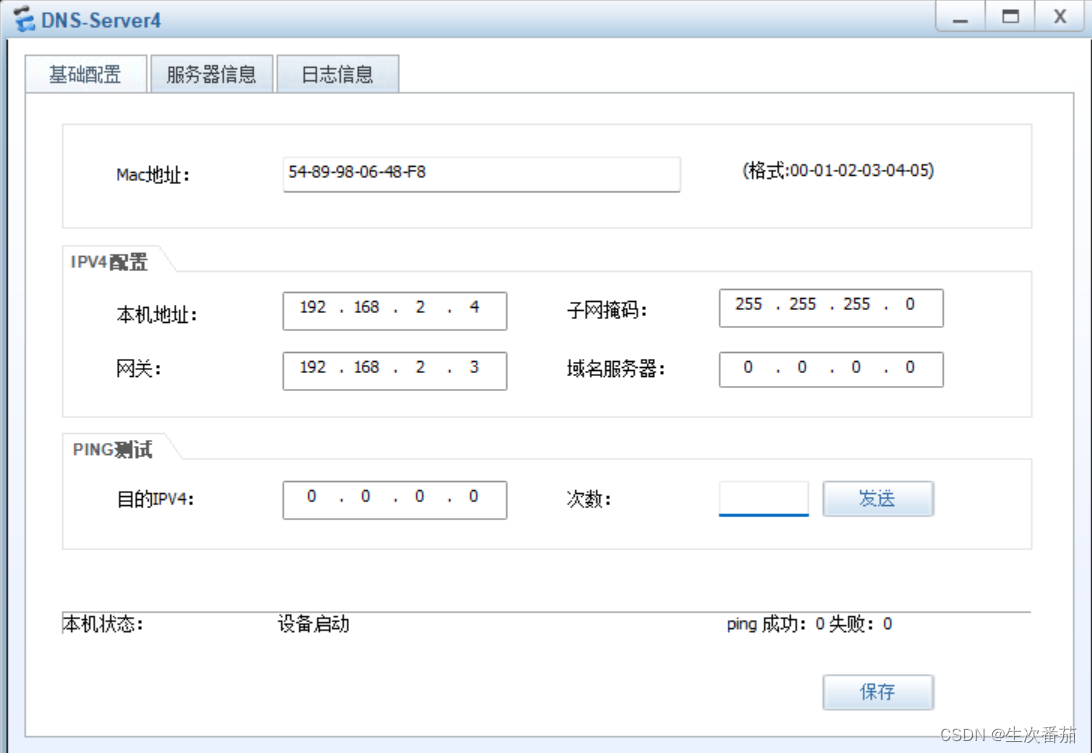

基础配置，设置IP地址为192.168.2.4

服务器信息：

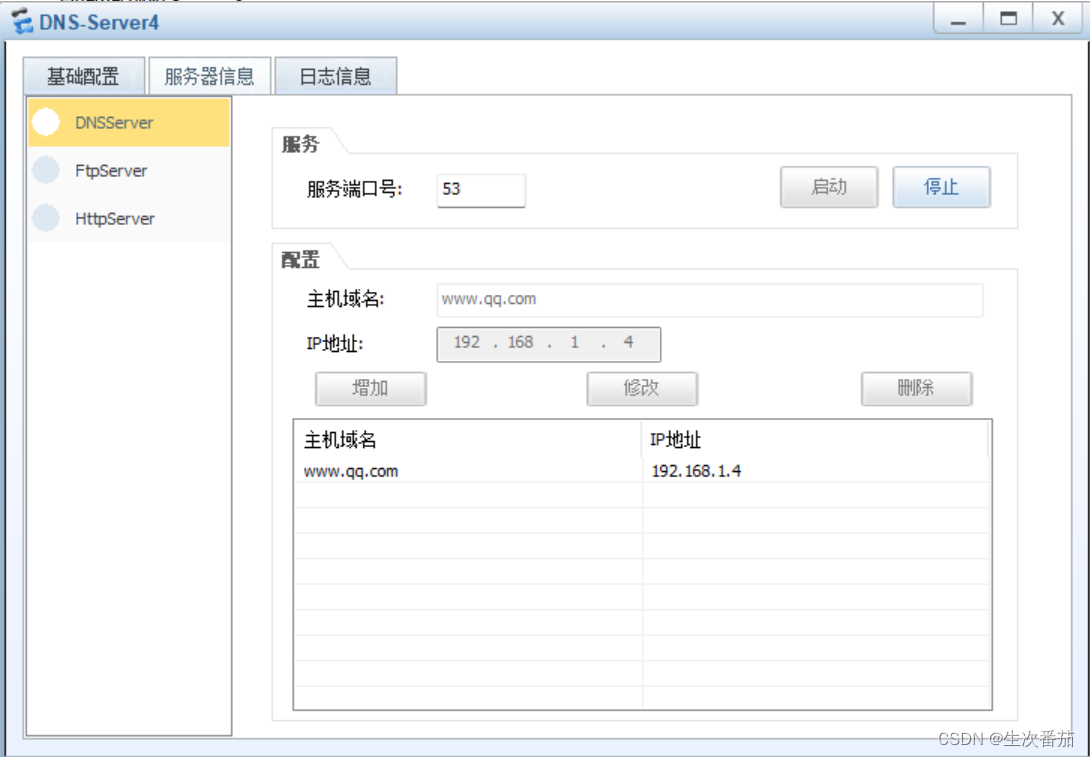

左边框选择DNSServer，在配置里：主机域名可自行编写，我这里随便编写的是www.qq.com，在IP地址里填写HttpServer的地址，选择增加，然后点击启动。



 6.Client客户端配置 （平板）

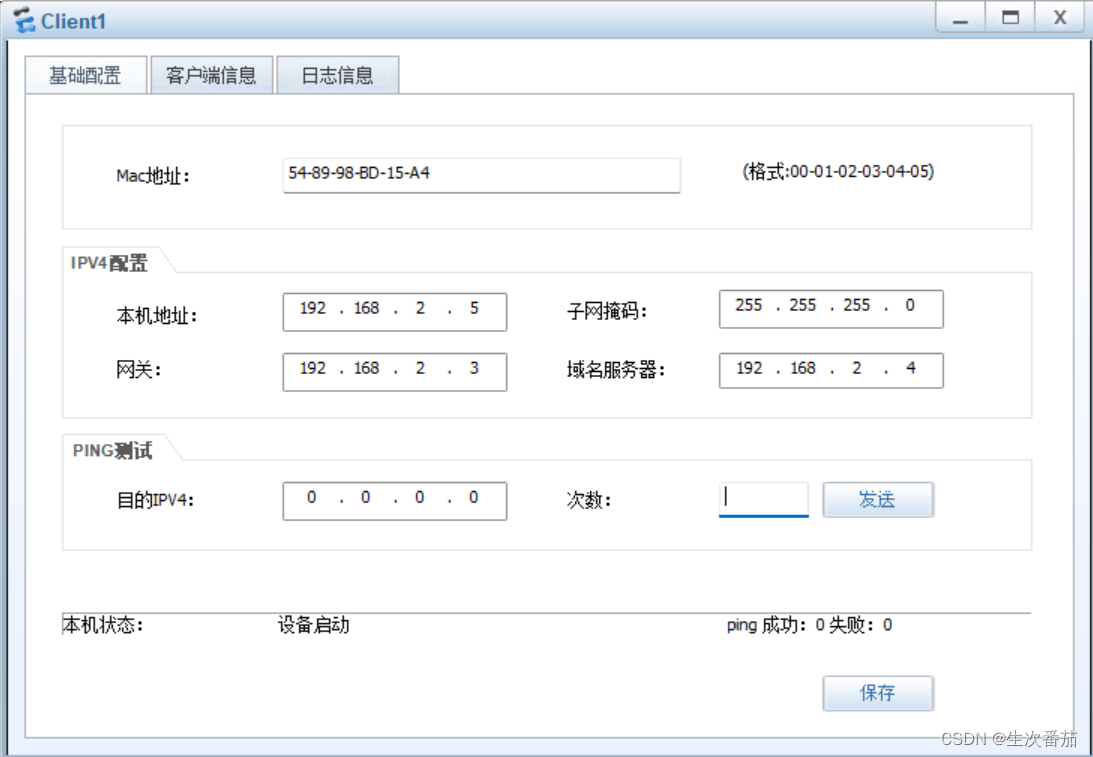

基础配置，IP地址设置为192.168.2.5，并将域名服务器设置为DNS的IP地址。



 客户端信息：

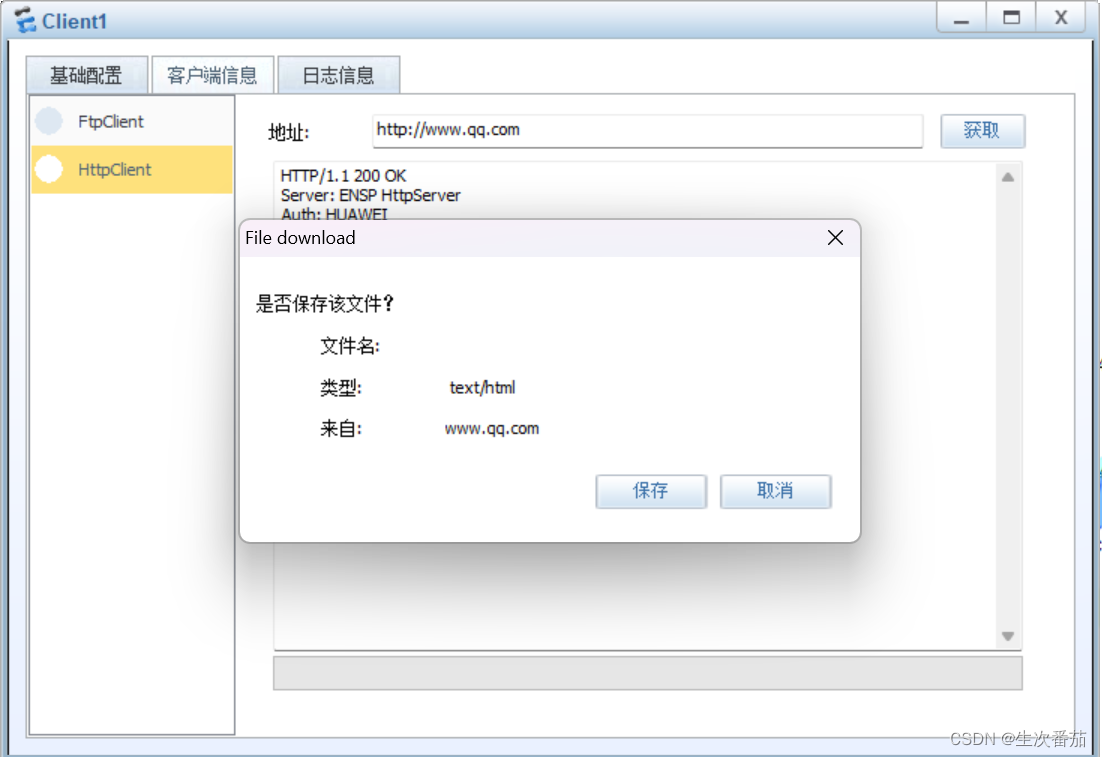

左边框选择HTTPClient，在地址处可选择输入HttpServer的IP地址，也可输入DNSServer的主机域名，然后点击获取，当跳出如图提示框则获取成功，如果不需要保持，点击取消关闭即可。



注意

在任何配置中一定要点应用或启动！
