5层商场消火栓系统和自动喷水灭火系统设计

目录
第一章.绪论 1
1.1设计目的与意义 1

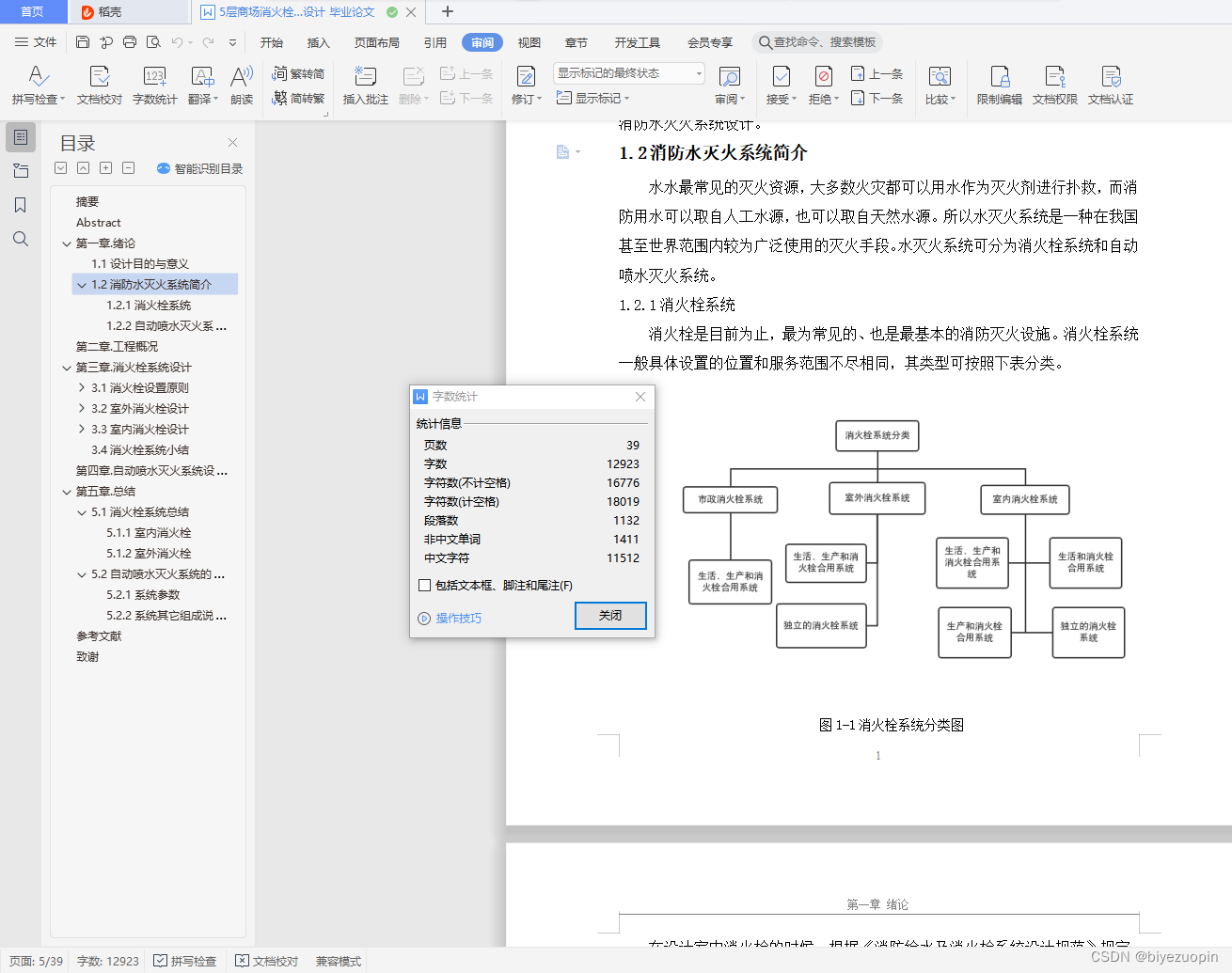

1.2消防水灭火系统简介 1
1.2.1消火栓系统 1
1.2.2自动喷水灭火系统 2

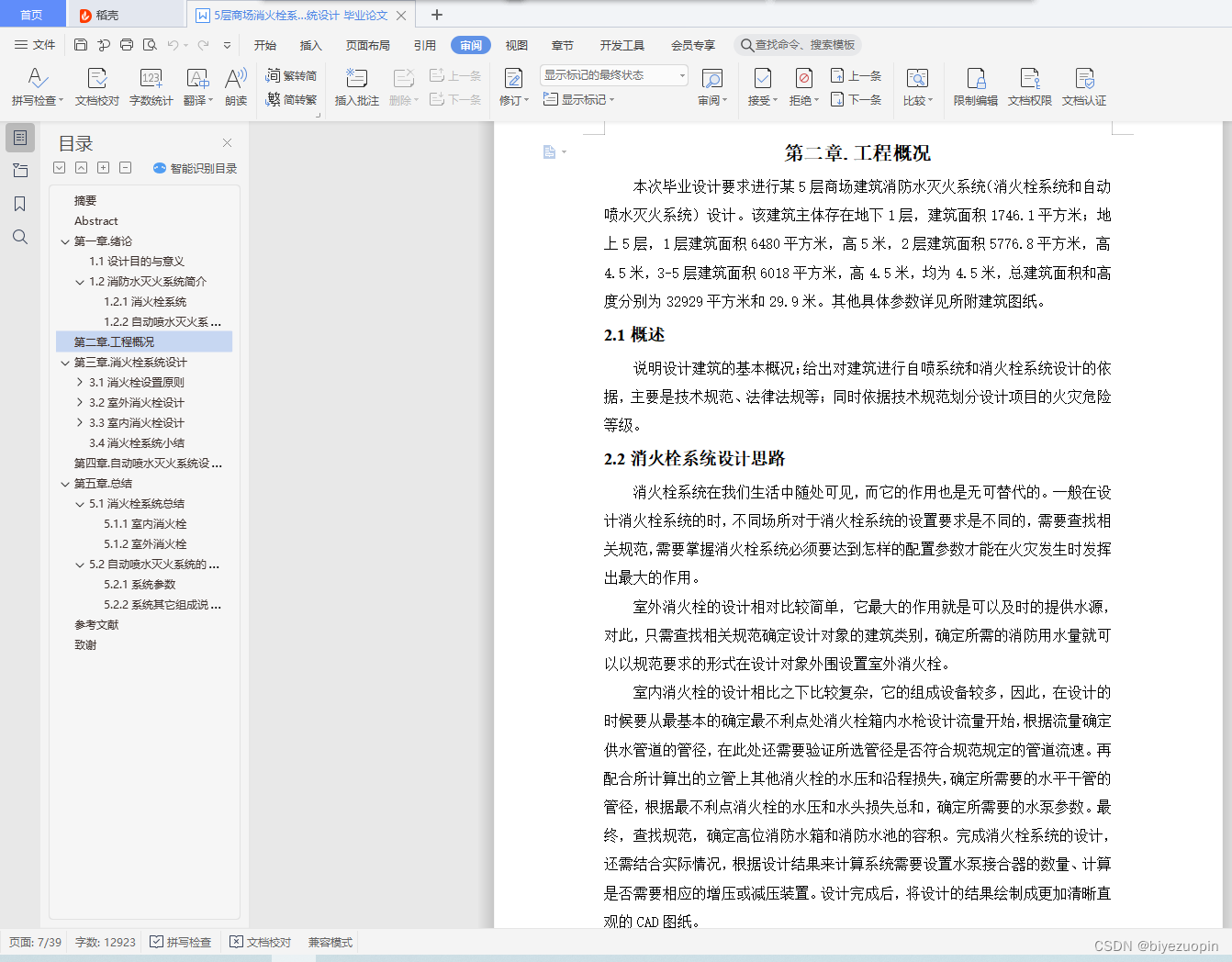

第二章.工程概况 3
2.1概述 3
2.2消火栓系统设计思路 3
2.3自动喷水灭火系统设计思路 3
2.3绘制图纸 4
2.3.1绘制系统水力计算示意图 4

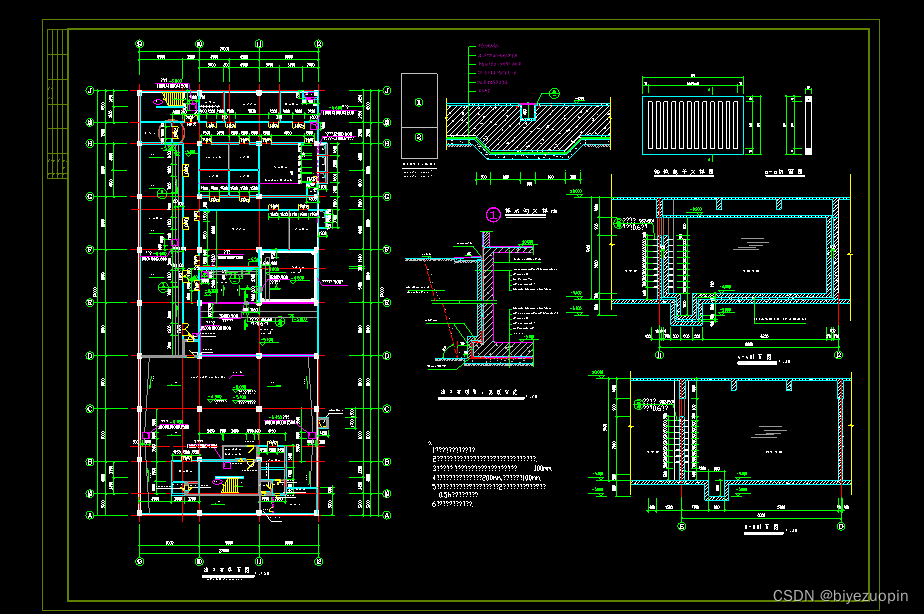

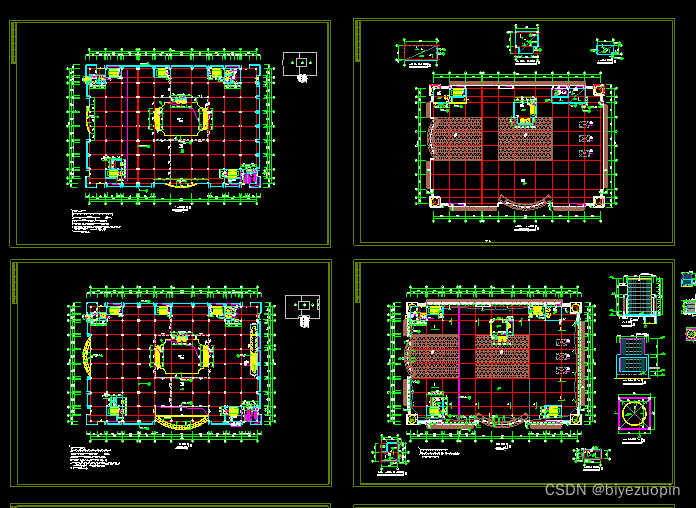

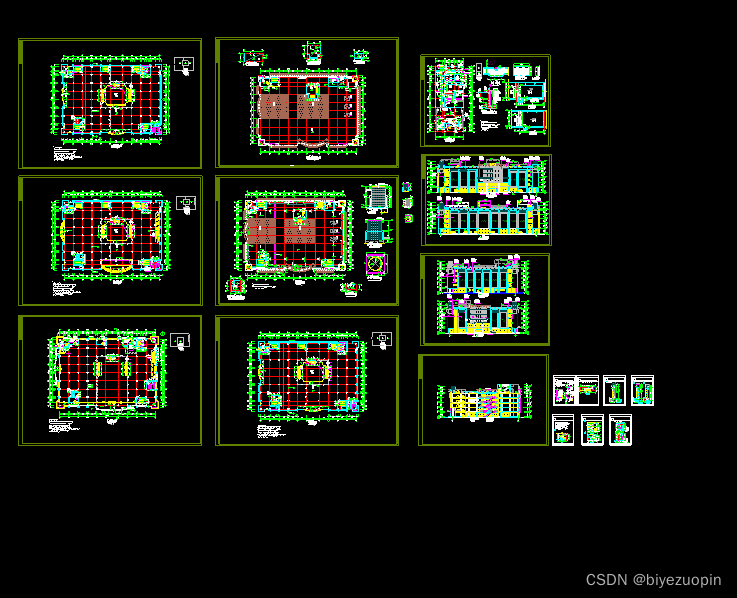

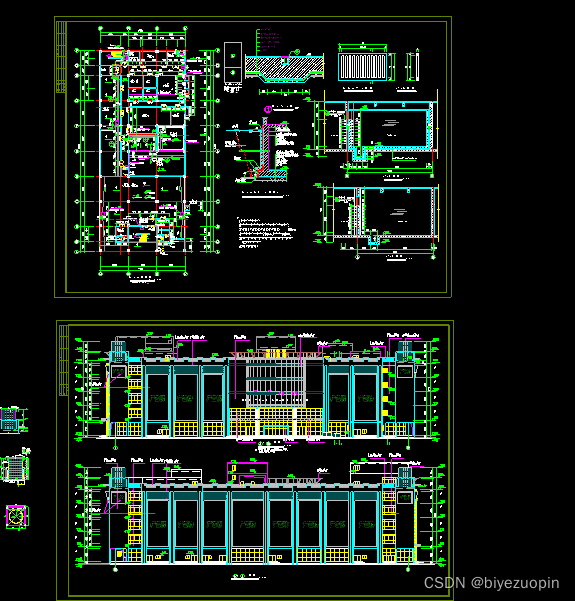

2.3.2绘制消防给水平面布置图 4
第三章.消火栓系统设计 5
3.1消火栓设置原则 5
3.1.1消火栓设置原则 5
3.1.2室外消火栓的设置要求 5
3.1.3室内消火栓的设置要求 5
3.2室外消火栓设计 6
3.2.1消火栓的选型 6
3.2.2室外消火栓的数量 6
3.3室内消火栓设计 8

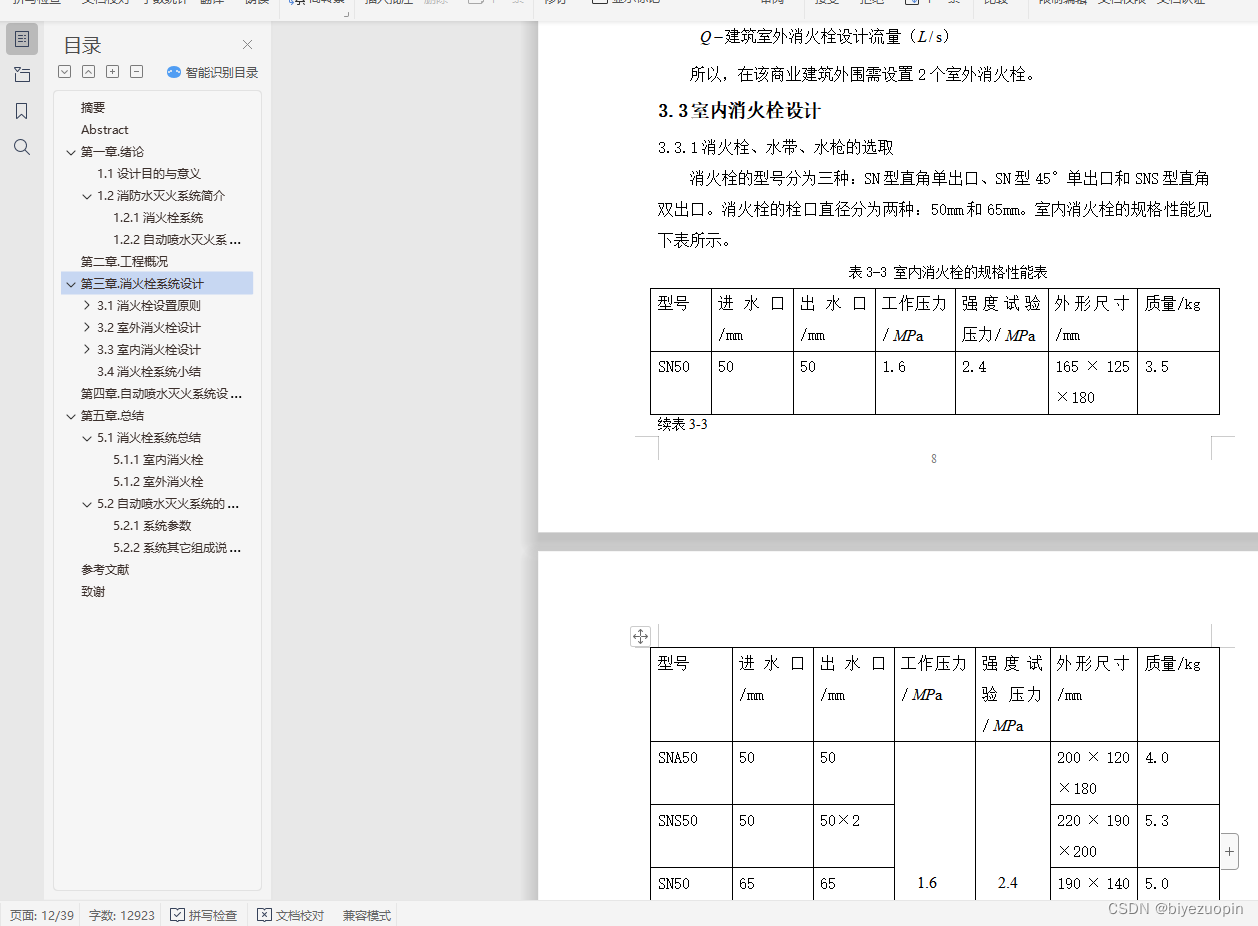

3.3.1消火栓、水带、水枪的选取 8
3.3.2设计喷嘴压力和水枪设计流量 9
3.3.3确定室内消火栓系统的消防用水量 11
3.3.4消火栓布置参数 11
3.3.5计算最不利点消火栓栓口处的水压 12
3.3.6确定消防给水管网的管径 12
3.3.7计算最不利管路的水头损失 13
3.3.8系统水力计算 15
3.3.9水泵扬程 16
3.3.10增压设备和水泵 17
3.3.11消防水箱和消防水池 17
3.3.12水泵接合器 18
3.4消火栓系统小结 18

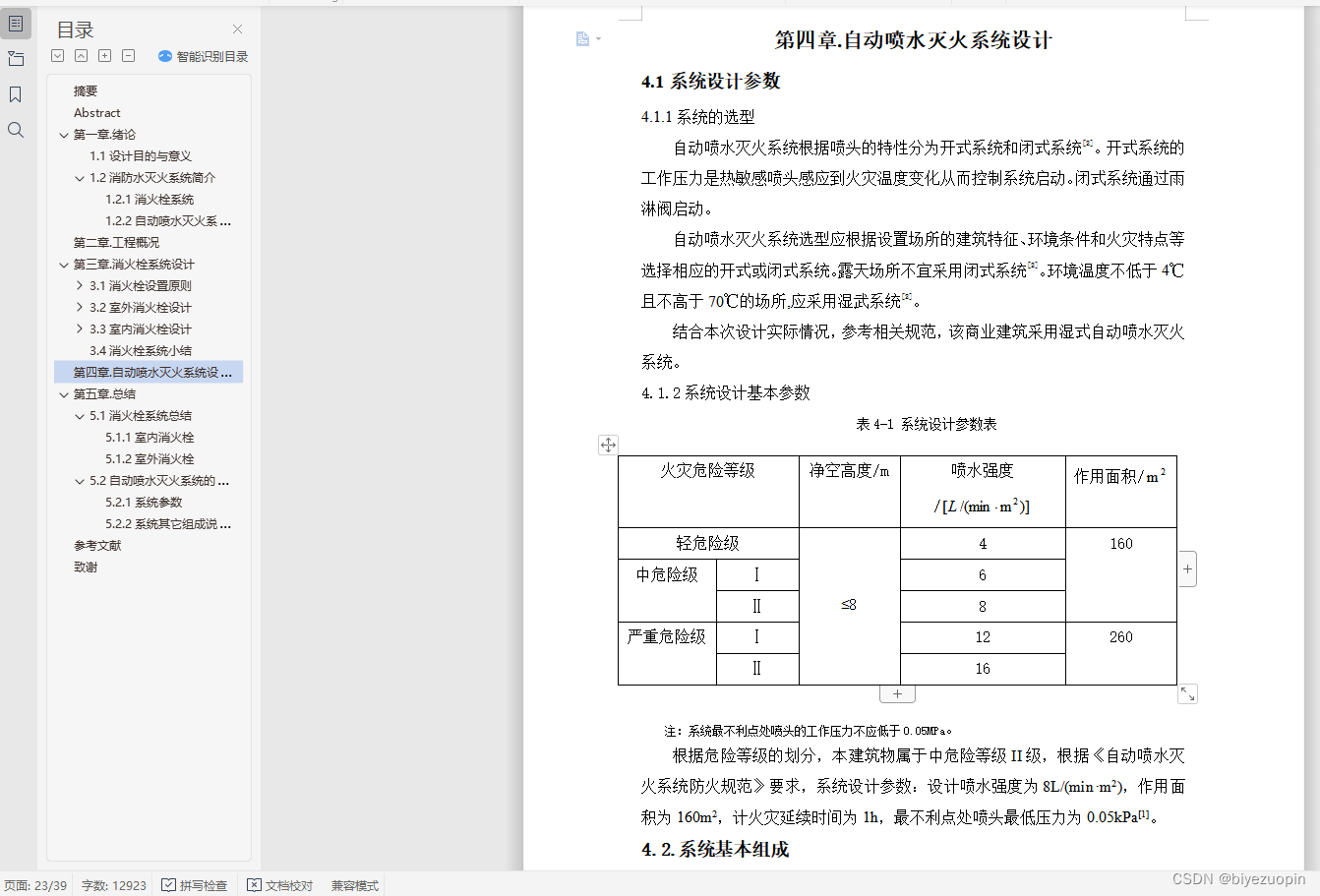

第四章.自动喷水灭火系统设计 19
4.1系统设计参数 19
4.1.1系统的选型 19
4.1.2系统设计基本参数 19
4.2.系统基本组成 19
4.2.1喷头选型 19
4.2.2报警阀组 20
4.2.3水流指示器和末端试水装置 22
4.3喷头布置 22
4…4系统水力计算 23
4.4.1设计计算步骤 23
4.4.2计算过程 24
4.5.确定水泵扬程 28
4.6.系统的增压设备和水泵的选取 29
4.7系统的减压设备 29
4.8消防水池和消防水箱 30
4.9水泵接合器 31
4.10自动喷水灭火系统小结 31
第五章.总结 32
5.1消火栓系统总结 32
5.1.1室内消火栓 32
5.1.2室外消火栓 32
5.2自动喷水灭火系统的总结 32
5.2.1系统参数 32
5.2.2系统其它组成说明 32
参考文献 34
致谢 35

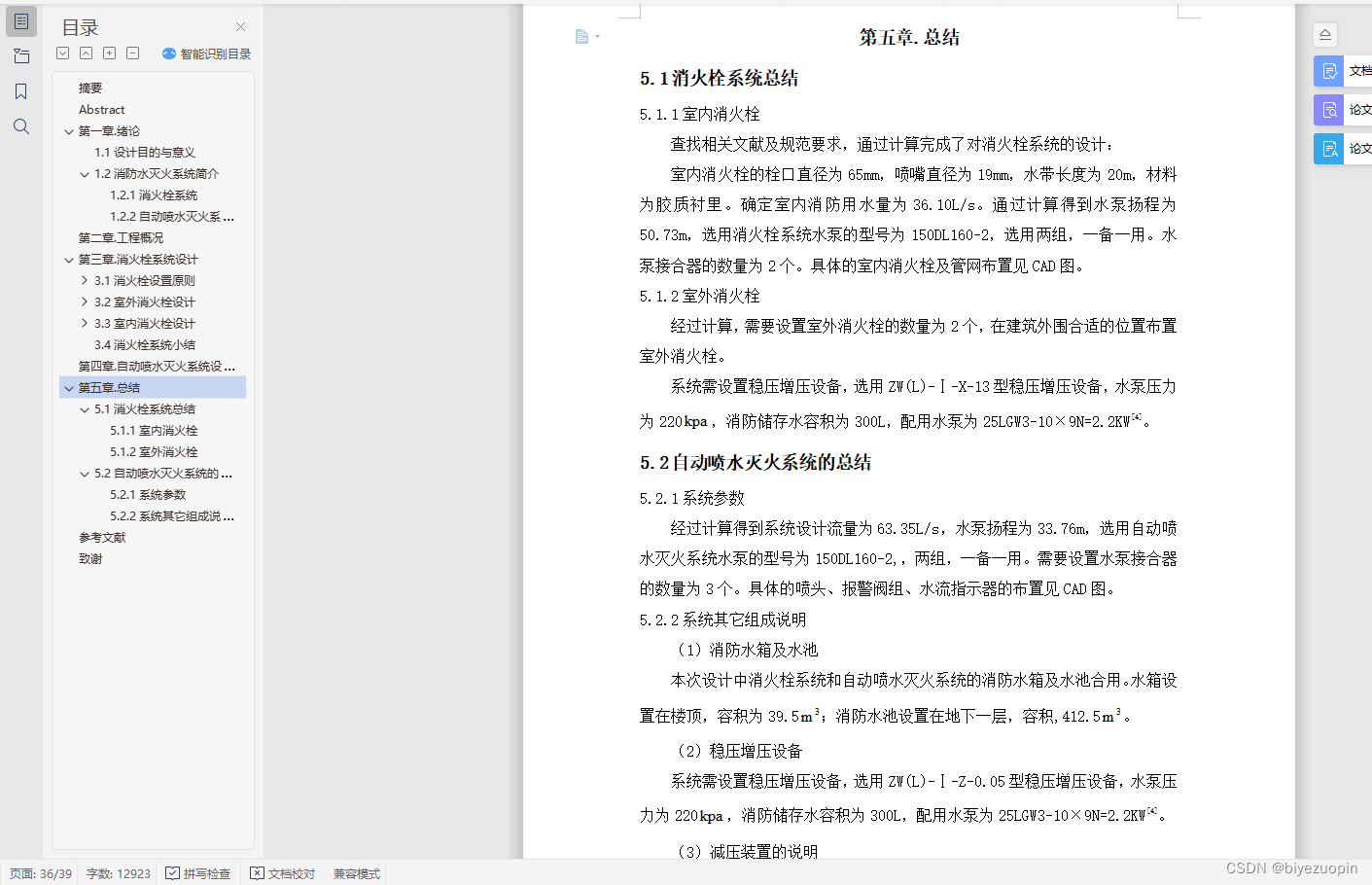

第五章.总结
5.1消火栓系统总结
5.1.1室内消火栓
查找相关文献及规范要求，通过计算完成了对消火栓系统的设计：
室内消火栓的栓口直径为65mm，喷嘴直径为19mm，水带长度为20m，材料为胶质衬里。确定室内消防用水量为36.10L/s。通过计算得到水泵扬程为50.73m，选用消火栓系统水泵的型号为150DL160-2，选用两组，一备一用。水泵接合器的数量为2个。具体的室内消火栓及管网布置见CAD图。
5.1.2室外消火栓
经过计算，需要设置室外消火栓的数量为2个，在建筑外围合适的位置布置室外消火栓。
系统需设置稳压增压设备，选用ZW(L)-Ⅰ-X-13型稳压增压设备，水泵压力为220，消防储存水容积为300L，配用水泵为25LGW3-10×9N=2.2KW[4]。
5.2自动喷水灭火系统的总结
5.2.1系统参数
经过计算得到系统设计流量为63.35L/s，水泵扬程为33.76m，选用自动喷水灭火系统水泵的型号为150DL160-2,，两组，一备一用。需要设置水泵接合器的数量为3个。具体的喷头、报警阀组、水流指示器的布置见CAD图。
5.2.2系统其它组成说明
（1）消防水箱及水池
本次设计中消火栓系统和自动喷水灭火系统的消防水箱及水池合用。水箱设置在楼顶，容积为39.5；消防水池设置在地下一层，容积,412.5。
（2）稳压增压设备
系统需设置稳压增压设备，选用ZW(L)-Ⅰ-Z-0.05型稳压增压设备，水泵压力为220，消防储存水容积为300L，配用水泵为25LGW3-10×9N=2.2KW[4]。
（3）减压装置的说明
查找规范，本文转载自http://www.biyezuopin.vip/onews.asp?id=13080结合建筑实际情况，若要满足最不利点处喷头的工作压力不小于0.5MPa[1]，配水管入口的压力就必须大于0.4MPa，所以，该商业建筑的自动喷水灭火系统不宜设置减压设备。设计的自动喷水灭火系统选择不设置减压装置。
