对于很多刚毕业和搞给排水课程设计的人来说。从哪里开始设计这个问题。一直困扰着。我记得当年我毕业设计做完后，即使我当时还得了毕业设计奖。但还是不能理清思路。

下面分享一下设计前的准备工作和开始时的总计算流程（以一个综合公寓酒店商业体为例）

全专业设计整个流程是大概是这样的：建设意向—方案设计—项目立项—规划报建（六图一书）—规划审批—方案报建(初步设计) —建筑方案审批（单体报建）—施工图设计—施工图审查（出蓝图）—专项报建（消防报建-人防报建）—专项审批（给排水的一般只参与粗体字部分）

下面说初步设计-消防部分要做什么

1. 获取方案规划报建图—包括总图、各层平面图、向甲方发技术咨询书（内容包括：咨询市政条件-给水接入点、管径、压力/雨水市政接出点位。污水政接出点位；当地的其他要求或甲方对于设计的要求……。）

2. 有了这些基本文件资料后，开始分析建筑资料-包括，项目性质：一类高层公共建筑；规划用地面积：1587.2㎡；建筑总面积：94088㎡；地下建筑面积：36152㎡；裙楼4F、高H=21.05m；A栋9F、H=39.05m、基地面积1706.56㎡；B栋13F、H=58.75m、基地面积1388.54㎡；C栋16F、H=60.00m、基地面积3222.65㎡；……。

3. 查-《建筑设计防火规范》GB 50016-2014-- 8 消防设施的设置；

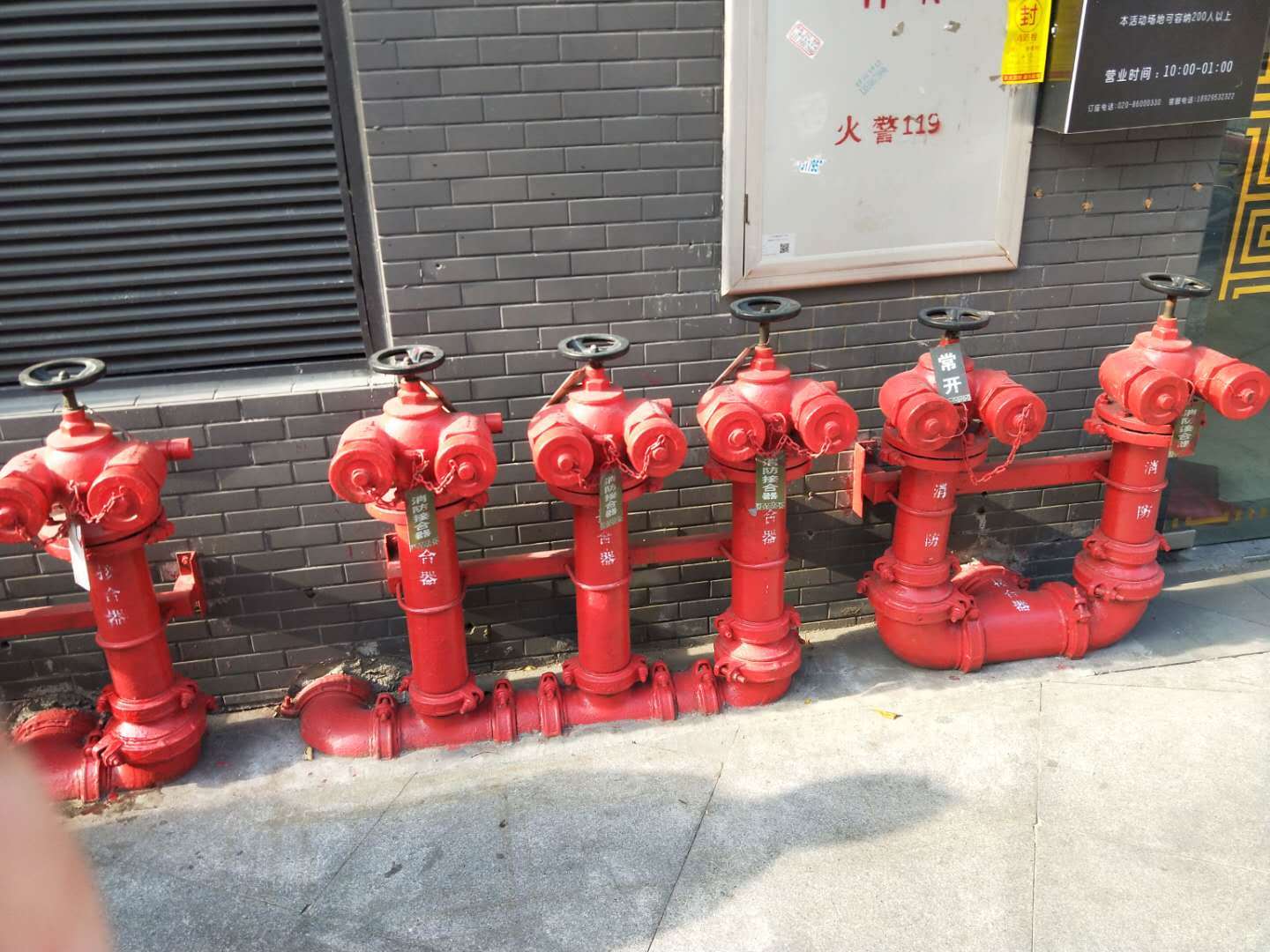

a) 根据8.1条需要设置室外消火栓系统和消防水泵接合器；

b) 根据8.2.1.2条需要设置室内消火栓系统；

c) 根据8.3.3条需要设置自动喷水灭火系统；

4. 查-《消防给水及消火栓系统技术规范》GB 50974-2014；

a) 根据3.3.2条公共建筑-高层-体积V>50000；故室外消火栓设计流量为40L/S；

b) 根据3.5.2条一类公共建筑h>50m；故室内消火栓设计流量为40L/S；

c) 根据3.6.2条公共建筑商业楼火灾延续时间为3.0h；

d) 根据3.6.1条；室内消防用水量：3.6*40*3=432m³；室外消防用水量：3.6*40*3=432m³

e) 根据5.2.1条高位消防水箱为36 m³；

5. 查-《自动喷水灭火系统设计规范》GB 50084-2017；

1) 根据附录A 设置场所火灾危险等级分类；项目为中危险级Ⅱ级

2) 根据5.0.1条中危险级Ⅱ级；喷水强度8L/(min. ㎡)；作用面积160㎡；最不利的压力0.05mpa（一般取值为0.1mpa；因为喷头额定工作压力为0.01mpa）

3) 根据5.0.16条持续喷水时间：1h；

4) 根据6.1.1条民用建筑普通场所：喷头流量系数K=80（普通标准喷头）

5) 根据9.1.1条最不利的喷头流量为：q=80*√10*0.1=80L/min

6) 根据7.1.2条中危险级Ⅱ级喷头布置间距为3.4m；距墙1.7m（实际上布置比这个密集；暂定为3m*3m）

7) 根据9.1.2条作用面积160㎡；每只喷头保护面积约9㎡。故作用面积内约有喷头18个

8) 根据9.1.3条系统设计流量为（80*18）/60=24L/S(严格上不能这样算的；我这样是估算的)

9) 实际工程中部分喷头布置最小为2.4m*2.4m。故24L/S*1.2（安全系数）=28.8 L/S；取整数；即30L/S；本项目有公寓，部分地方可能用到K=115的侧墙喷头。所以加上这部分的考虑（算法同上）；本工程设计流量为40 L/S

10) 自动喷水灭火系统消防用水量：3.6*40*1=144 m³

6. 查-广东省标准《电动汽车充电基础设施建设技术规程》信息公开版4.9.15/4.9.16；地下室充电桩区域需要设置闭式泡沫-水喷淋系统；地下室充电桩区域室内消火栓系统需要独立成环；设置独立水泵接合器；

7. 查-《汽车库、修车库、停车场设计防火规范》为GB 50067-2014（校核室内外消防系统及自动喷淋系统设计流量是否满足要求）

8. 查-《泡沫灭火系统设计规范》GB 50151-2010

1) 根据7.3.4条系统的作用面积应为465㎡；

2) 闭式泡沫-水喷淋系统的供给强度8L/(min. ㎡)作用时间1.5h；

3) 泡沫混合液连续供给时间不应小于10min，泡沫混合液与水连续供给时间之和不应小于90min。

4) 其他按照喷淋系统计算；

5) 这个要翻好多本资料，不想写了；结论就是地下室充电桩区域自动喷水灭火系统设计流量为80 L/S；

6) 自动喷水灭火系统消防用水量：3.6*80*1.5=432 m³

9. 根据《消防给水及消火栓系统技术规范》GB 50974-2014—3.6.1条

1) (我取了各系统最大值；而不是规范说的取各建筑中最大的值；那是因为这个综合商业体的消火栓和自动喷淋的消防水池是分开设置的。为保障系统没任何问题。所以设计上取各系统最大值)；

2) 根据甲方资料本项目为一路水源，故需要存储室外消防用水量

3) 室外消火栓消防水池容量：432 m³

4) 室内消火栓消防水池容量：432 m³

5) 室内自动喷淋消防水池容量：432 m³

10. 消防水泵选择

1) 根据《消防给水及消火栓系统技术规范》GB 50974-2014—10.1.7条

2) 根据《自动喷水灭火系统设计规范》GB 50084-2017—9.2.4条

3) 室外消防泵：XBD6.0/40G-L； W=37KW（-5.30m+5m（多加地面高度）+1.1m+35m出口压力+10m水损=56.4）（一用一备）

4) 室外稳压泵：XW( L )- Ⅱ-1.5-38-ADL；N=1.1KW；h=32m（-5.30m+10m不利+10m水损=25.30）（一用一备）

5) 室内消防泵：XBD1.29/40G-L； W=75KW（-5.30m+57.9m+1.1m+35m出口+9m水损=108.3）（一用一备）

6) 喷淋消防泵：XBD9.8/40G-L W=55KW（-9.00m+57.9m+10m不利+9m水损=85.90）（两用一备）

7) 室内稳压泵：XW( L )- Ⅰ-1.0-20-ADL； N=0.37KW；h=16m（一用一备）

11. 消防水池面积

1) 消防水池设置负一层。层高为-5.3m；地下室顶板有一米覆土；故净高为5.3-1-0.3（顶板厚）=4.0m

2) 水池有效水深:4.0-0.2(水泵基础)-0.8(水泵排气阀高度；自灌吸水)-0.8(检修口高度)-0.3(溢流水位)=1.9m

3) 消防水池需要面积：432/1.9=228㎡；故三个消防水池每个面积需要228㎡；总684㎡

12. 消防给水分区：规范要求消火栓栓口处大于1.00mpa需要分区。这个项目没超。但地下充电桩需要独立分区；故分区为两区：-3F—-1F;1F以上。

13. 查-《建筑灭火器配置设计规范》GB 50140-2005----

1) 地下车库按中危险级B类配置手提灭火器；商业网点、物业用房按中危险级A类配置灭火器；变压器房、高低压配电房、发电 机房及天面电梯机房等设备用房按中危险级E类配置灭火器；住宅按轻危险级A类配置灭火器；高层公寓按严重危险级A类配置灭火器。；

2) 地下车库各配置点配置磷酸铵盐干粉灭火器MF/ABC5（2具），保护距离小于12m。充电车位各配置点配置推车式水基型灭火器MS/T60，保护距离小于24m。；

3) 商业网点、物业用房等各配置点配置磷酸铵盐干粉灭火器MF/ABC5（2具），保护距离小于20m。

4) 住宅各配置点配置磷酸铵盐干粉灭火器MF/ABC3（2具），保护距离小于25m。

5) 公寓各配置点配置磷酸铵盐干粉灭火器MF/ABC5（2具），保护距离小于15m。

14. 电房等的气体灭火也不多说；

15. 下面就不在细化讲述了；初步计算完成

16. 施工时参考规范

1) 《建筑设计防火规范》GB50016-2014(2018版）；

2) 《消防给水及消火栓系统技术规范》GB50974-2014；

3) 《自动喷水灭火系统设计规范》GB50084-2017；

4) 《建筑灭火器配置设计规范》GB50140-2005；

5) 《自动喷水灭火系统施工及验收规范》GB50261-2017；

6) 《气体灭火系统设计规范》GB50370-2005；

7) 《汽车库、修车库、停车场设计防火规范》GB50067-2014；

8) 《人民防空工程设计防火规范》GB50098-2009；

9) 《建筑机电工程抗震设计规范》GB50981-2014；

10) 《人民防空地下室设计规范》GB50038-2005；

11) 《泡沫灭火系统设计规范》GB50151－2010

12) 《电动汽车充电基础设施建设技术规程》

13) 《建筑给水排水设计规范》GB50015-2003（2009年版）；

14) 《室外排水设计规范》GB50014-2006（2016年版）；

15) 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；

16) 《给水排水管道工程施工及验收规范》GB50268-2008；

17) 《民用建筑设计通则》GB 50352-2005 ；

18) 《室外给水设计规范》GB50013－2006；

19) 《住宅建筑规范》GB50368－2005；

20) 《商店建筑设计规范 》JGJ 48-2014 ；

21) 《给水排水制图标准》GB/T50106-2010；

22) 未完待续…………

17. 施工时参考图集

1) 04S204消防专用水泵选用及安装；

2) 04S206 自动喷水与水喷雾灭火设施安装；

3) 07S207气体消防系统选用、安装与建筑灭火器配置；

4) 13S201 室外消火栓及消防水鹤安装；

5) 15S202_室内消火栓安装；

6) 15S909：《消防给水及消火栓系统技术规范》图示；

7) 16S211高位消防贮水箱选用及安装；

8) 17S205 消防给水稳压设备选用与安装；

9) 19S910 自动喷水灭火系统设计；

10) 99(03)S203消防水泵接合器安装（含2003年局部修改版；

11) 01SS105常用小型仪表及特种阀门选用安装；

12) 06SS127热泵热水系统选用与安装；

13) 09S304卫生设备安装；

14) 11S405-1～4 建筑给水塑料管道安装；

15) 12S101 矩形给水箱；

16) 12S108-1 倒流防止器选用及安装；

17) 12S108-2真空破坏器选用与安装；

18) 14S104 二次供水消毒设备选用及安装；

19) 16S111变频调速供水设备选用与安装；

20) 04S301建筑排水设备附件选用安装；

21) 08S305小型潜水排污泵选用及安装；

22) 09S302 雨水斗选用及安装；

23) 12S306 住宅卫生间同层排水系统安装；

24) 14S307 住宅厨、卫给水排水管道安装；

25) 粤14S／T202_TTC型居住建筑卫生间同层排水安装；

26) 02S404防水套管；

27) 03S402室内管道支架及吊架；

28) 10S406 建筑排水塑料管道安装；

29) 11S405-4 建筑给水塑料管道安装通用详图；

30) 02S515排水检查井；

31) 04S516混凝土排水管道基础及接口；

32) 04S520埋地塑料排水管道施工；

33) 04S531-5排水检查井；

34) 05S502室外给水管道附属构筑物；

35) 08SS523建筑小区塑料排水检查井；

36) 10S507建筑小区埋地塑料给水管道施工；

37) 12S522混凝土模块式排水检查井；

38) 14S501 单层、双层井盖及踏步（2015年合订本)；

39) 16S524 塑料排水检查井-井筒直径Φ700～Φ1000；

40) 07J306排水沟图集；

41) 03S702 钢筋混凝土化粪池；

42) 04S519小型排水构筑物

43) 14SS706 玻璃钢化粪池的选用与埋设；

44) 16S518雨水口；

45) 16S708餐饮废水隔油设备选用与安装；

46) 17S705 海绵型建筑与小区雨水控制及利用；

47) 05SFS10《人民防空地下室设计规范》图示——给水排水专业；

48) 05SS905给水排水实践教学及见习工程师图册；

49) 09S901 民用建筑工程给水排水施工图设计深度图样；

50) 09S902 民用建筑工程给水排水初步设计深度图样；

51) 05SS904 民用建筑工程设计常见问题分析及图示（未收录）；

52) 05SS903民用建筑工程互提资料深度及图样－给水排水专业（未收录）；

53) 《全国民用建筑工程设计技术措施 给水排水》(2009)

54) 未完待续…………

18. 总而言之，多看书就是了。
