马铃薯分拣机设计

目录

前言 1
一、 课程研究的背景和意义 2
二、 分拣机的发展概况 2
三、 分拣机的分类、工作原理及特点 3
3.1 分拣机的分类 3
3.2 马铃薯分拣机的工作原理 3
3.3 马铃薯分拣机的特点 4
四、 分拣机在实际生产中的应用 4
五、 分拣机的结构组成与设计 5
5．1 筛滚筒的设计 5
5.1.1 滚筒的尺寸 5
5.1.2 滚筒的圆孔的设计 6
5.1.3 滚筒的传动设计 6
5.1.4 滚筒和轴的固定 6

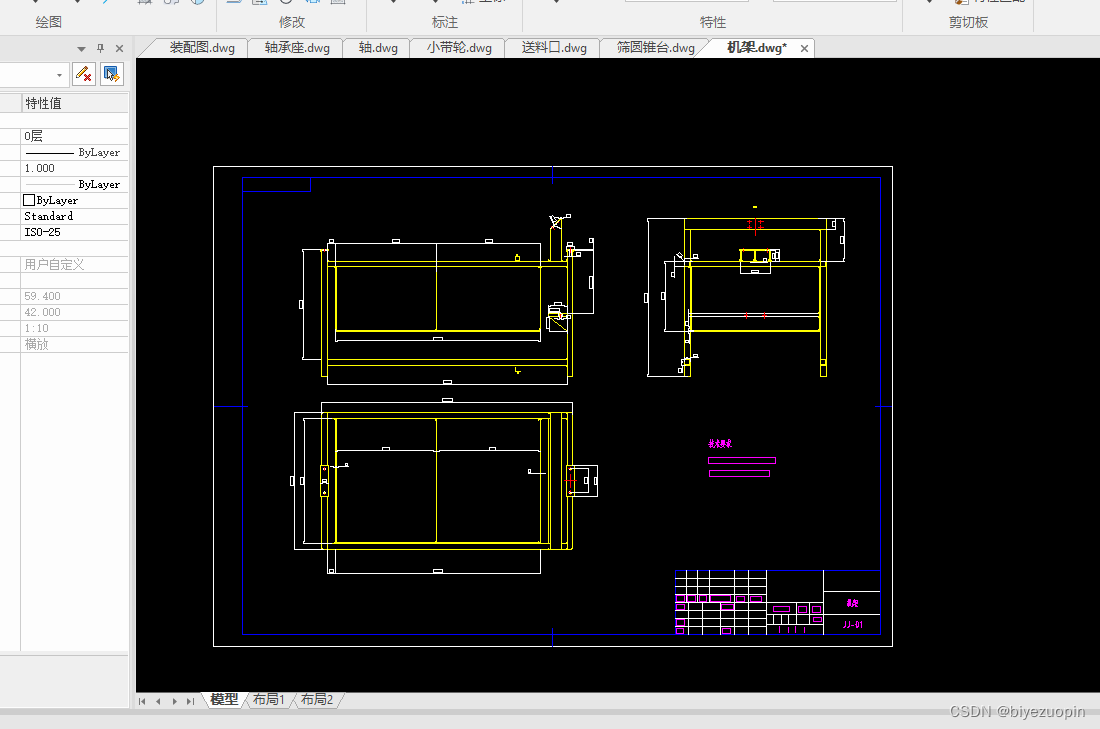

5.2 机架的设计 7

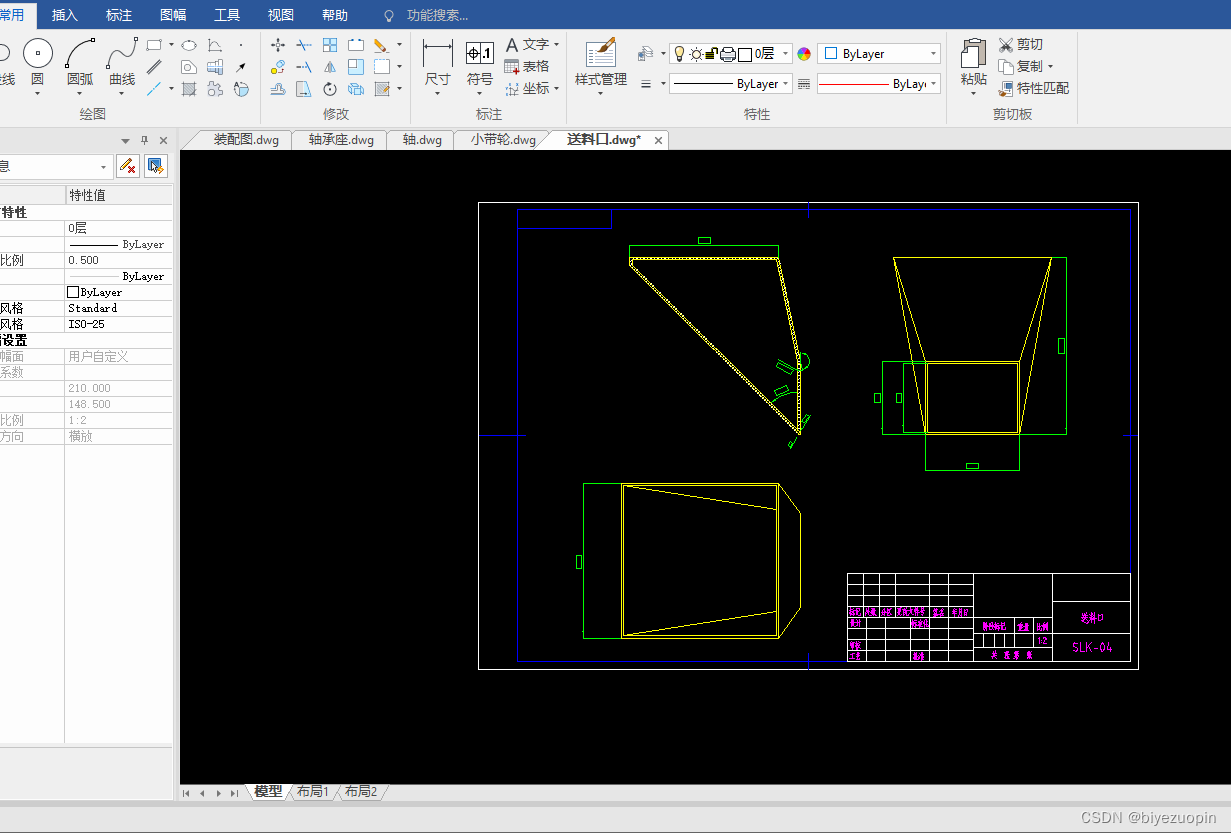

5.3 进料口的设计 7

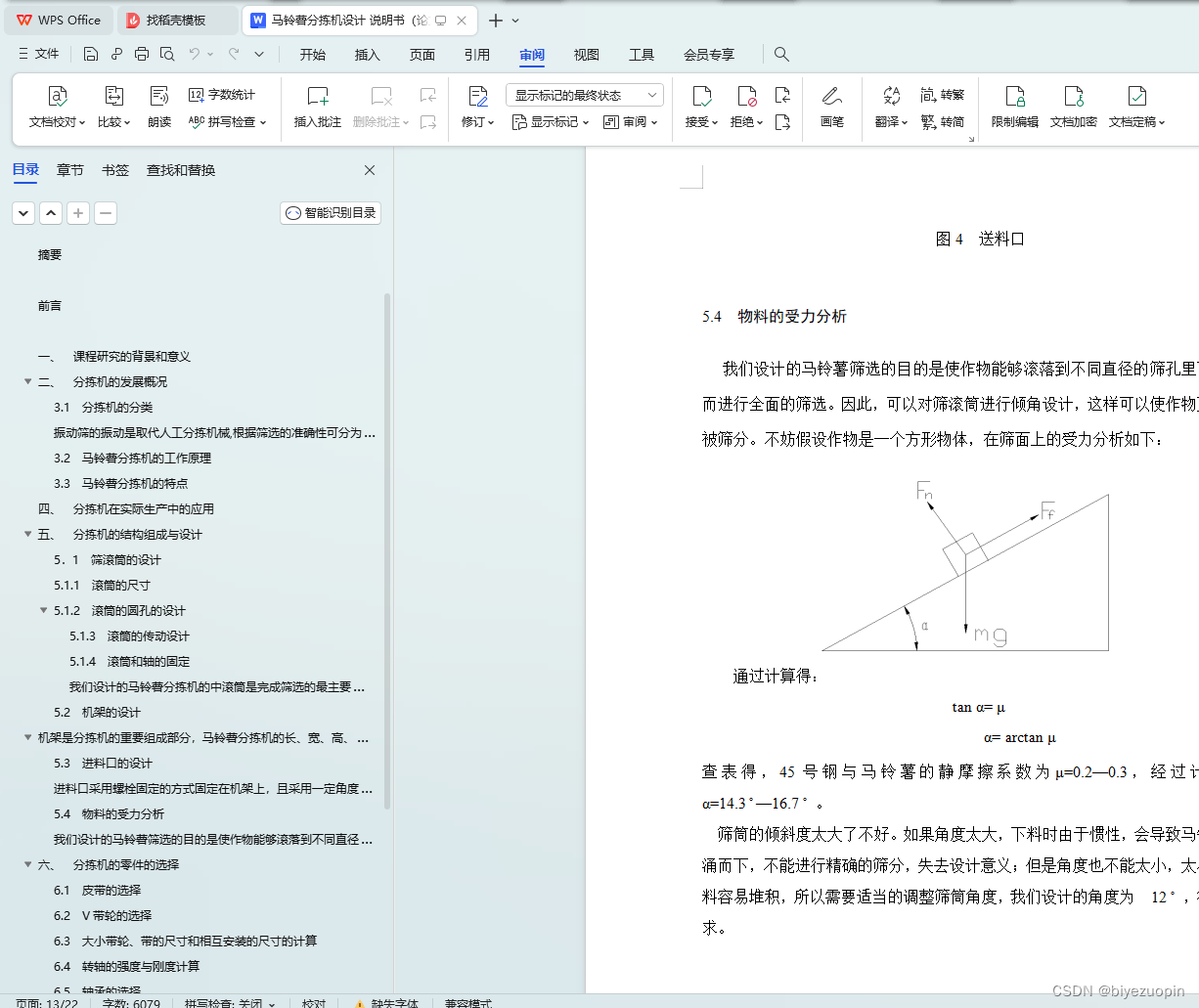

5.4 物料的受力分析 8
六、 分拣机的零件的选择 8
6.1 皮带的选择 9

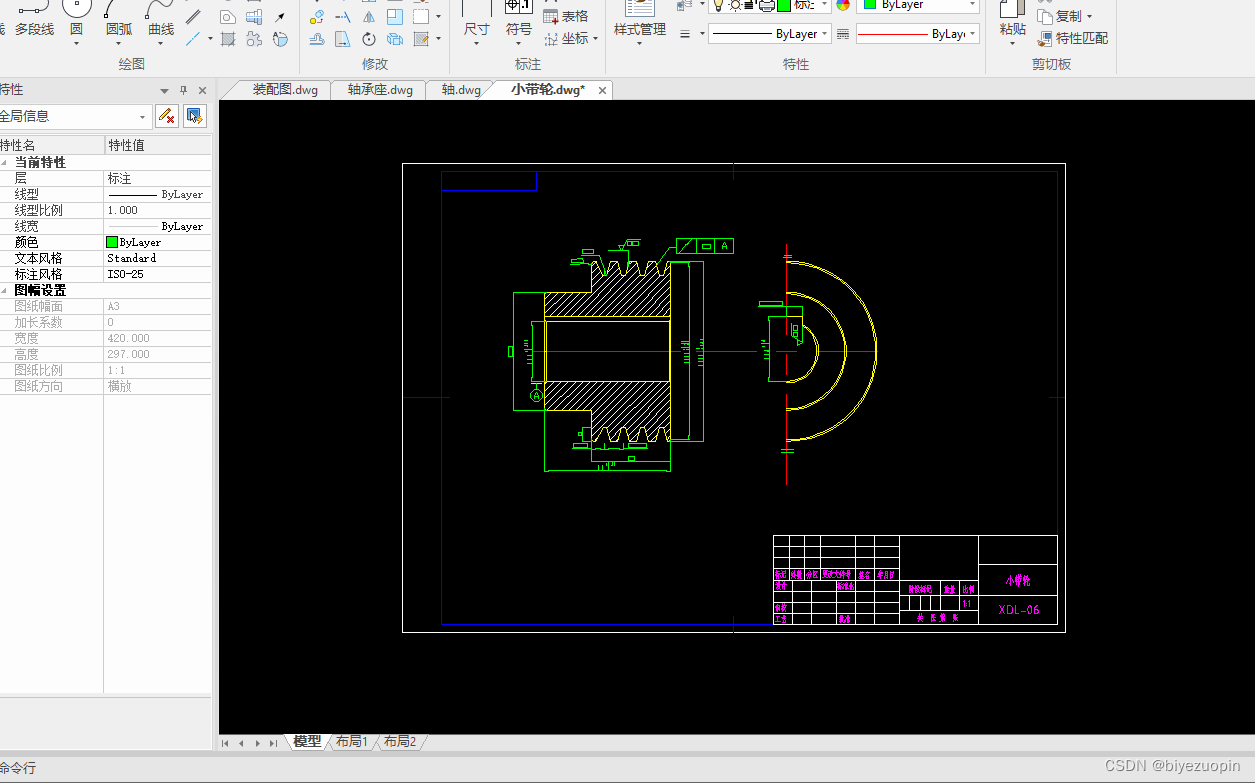

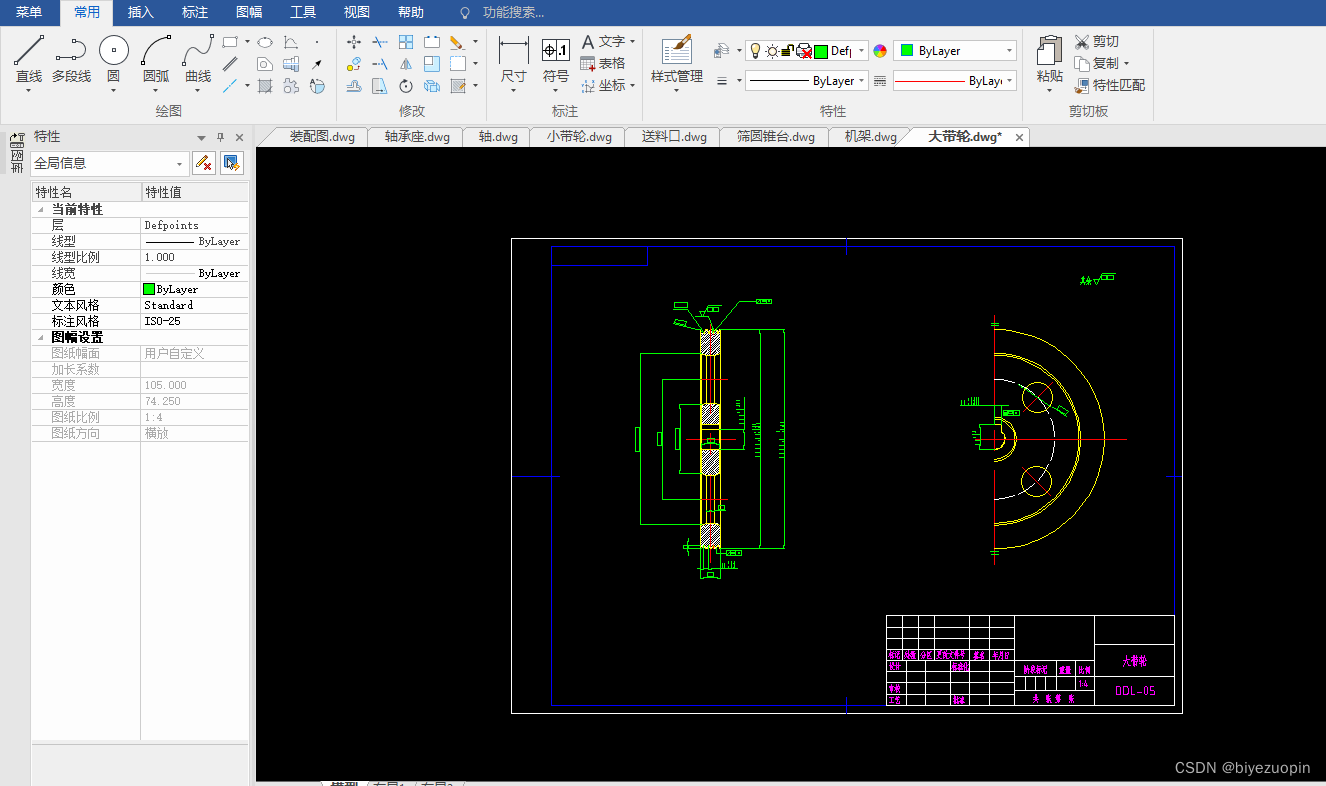

6.2 V带轮的选择 9
6.3 大小带轮、带的尺寸和相互安装的尺寸的计算 9

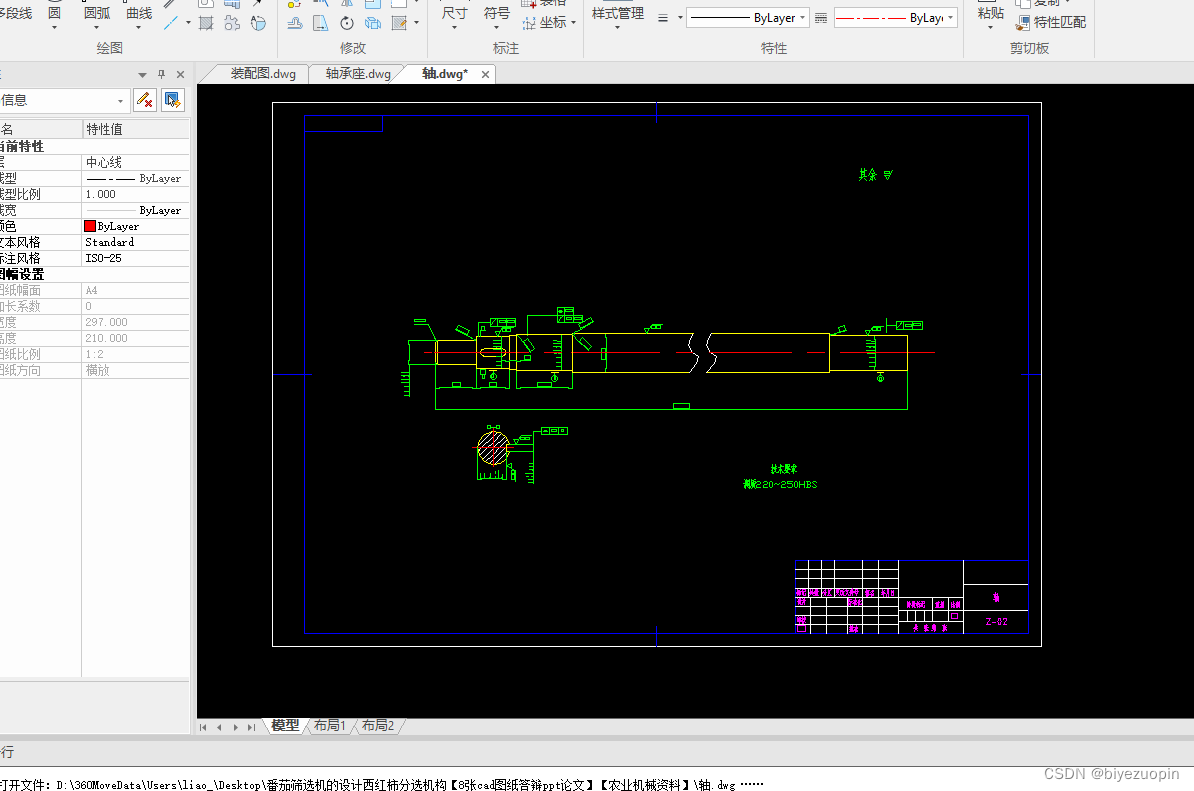

6.4 转轴的强度与刚度计算 12
6.5 轴承的选择 12

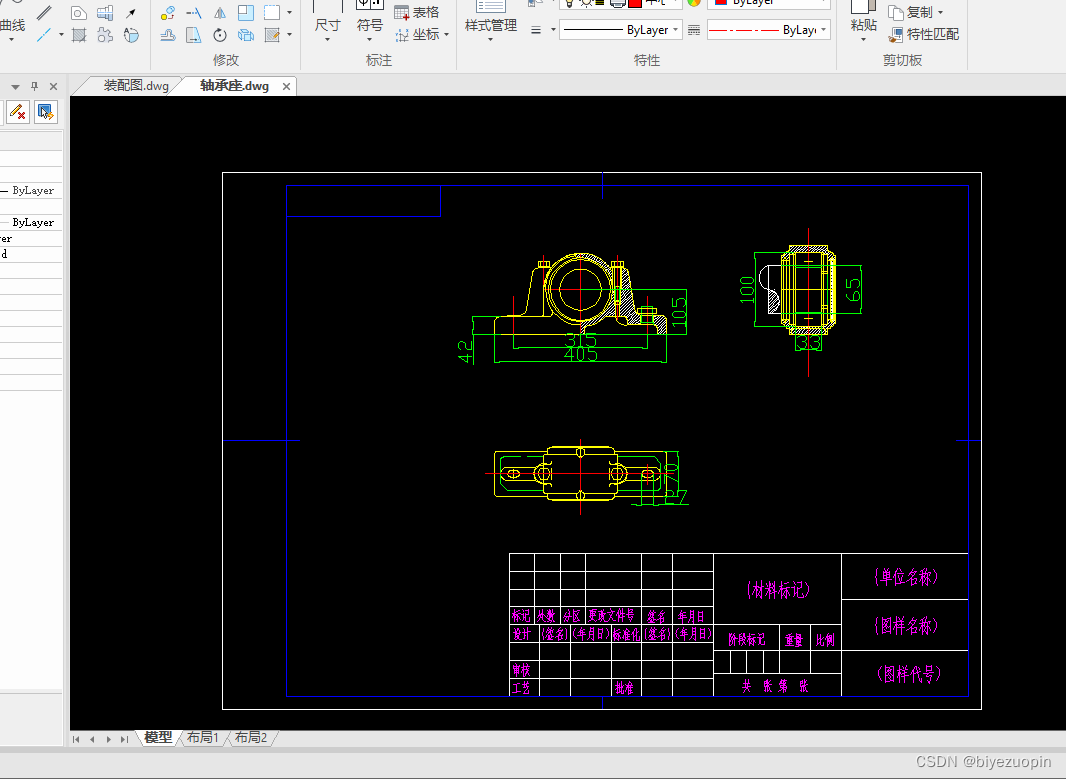

6.6 轴承座的选择 13

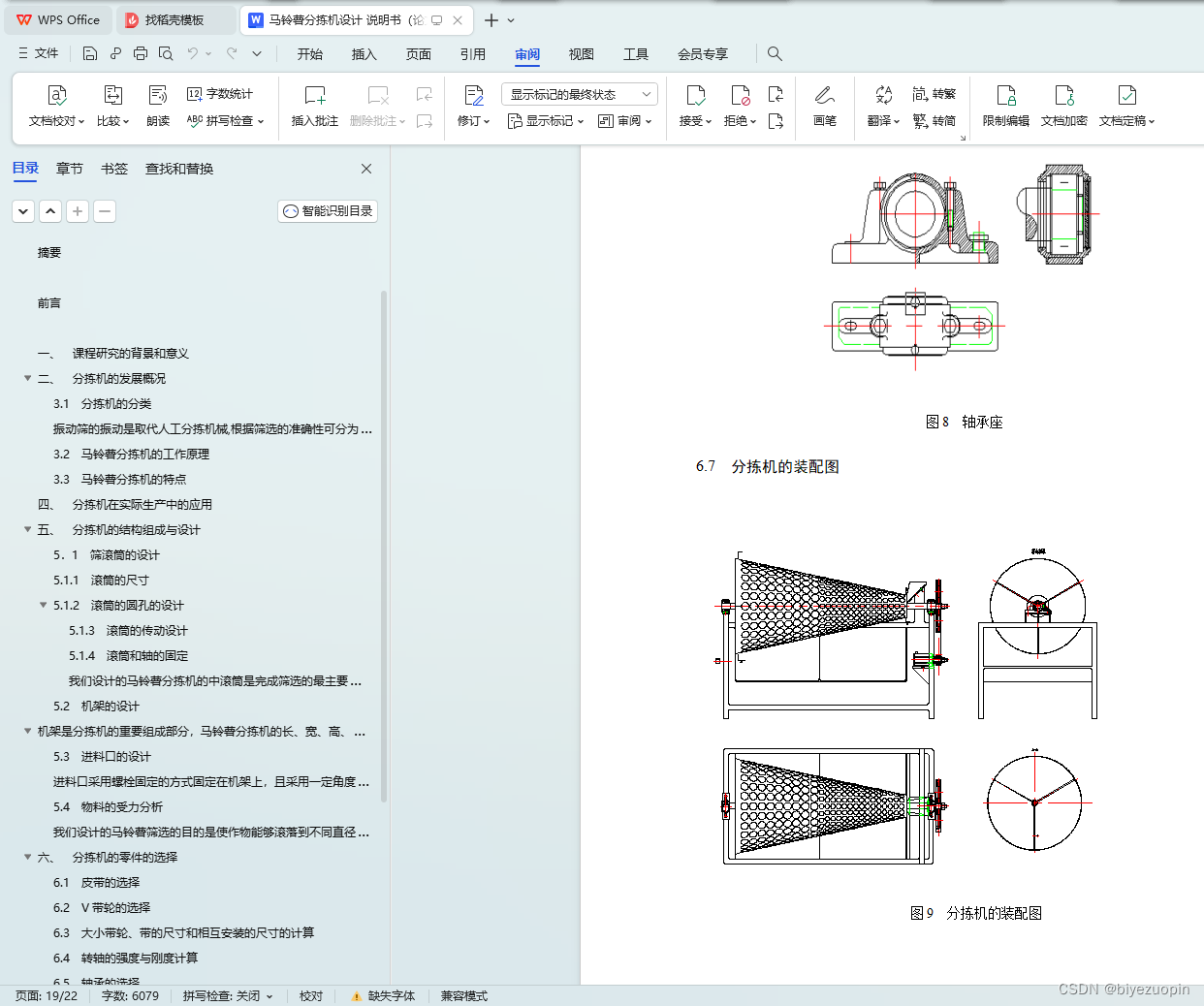

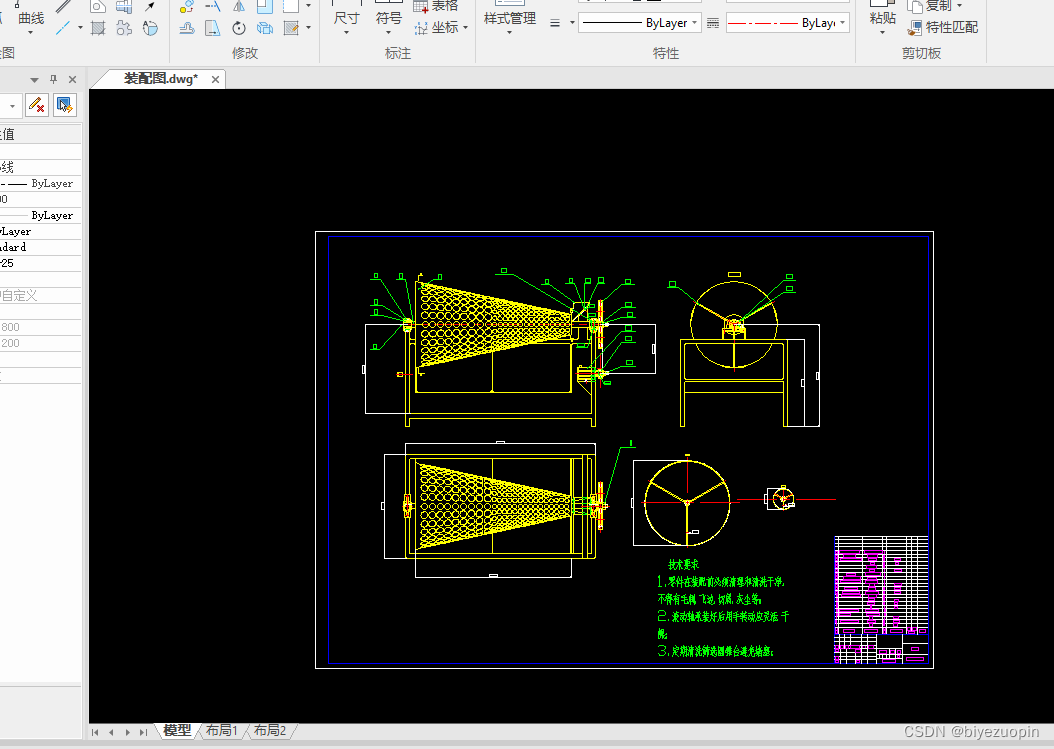

6.7 分拣机的装配图 13
结论 15
参考文献 16
致谢 17
五、 分拣机的结构组成与设计

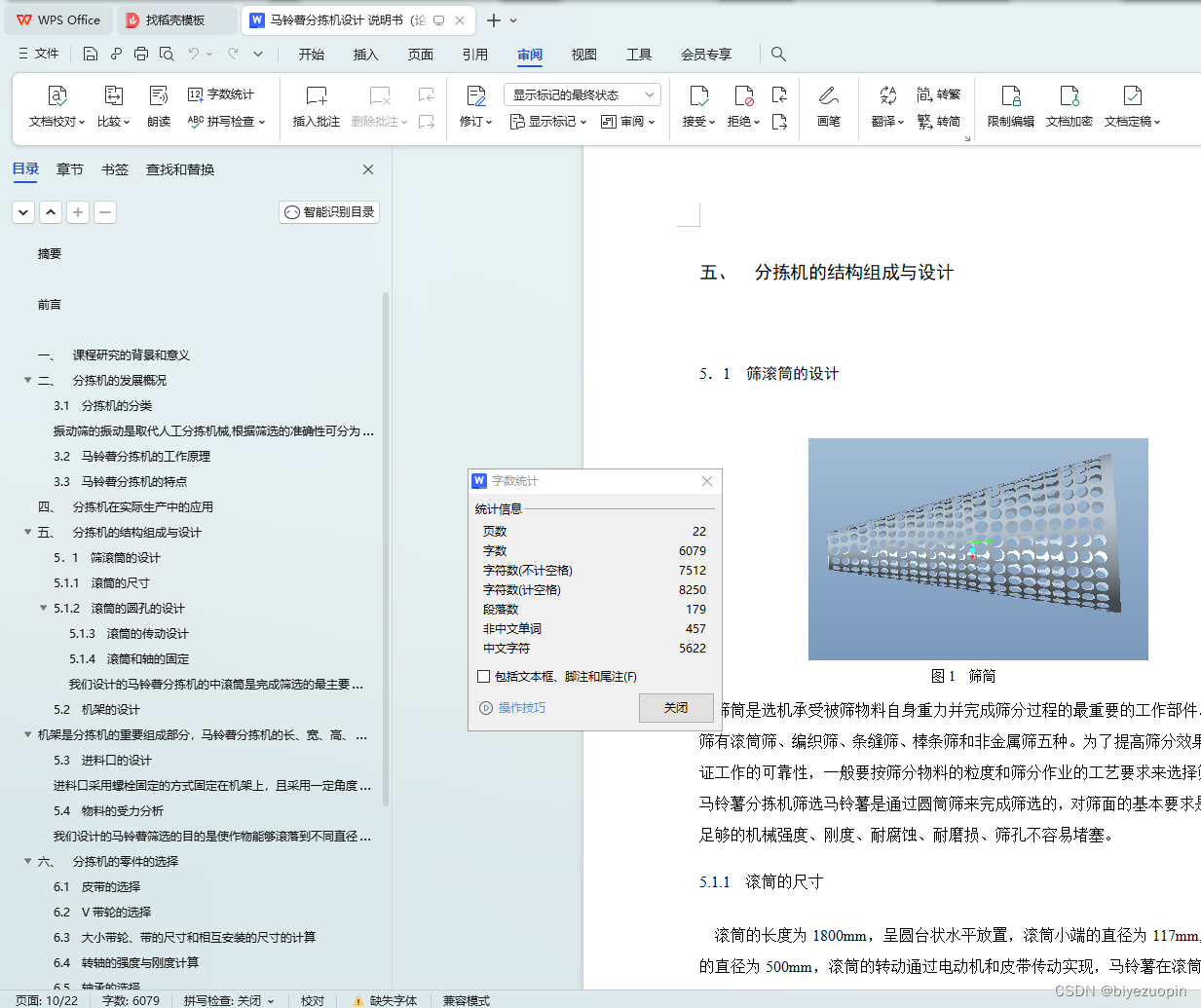

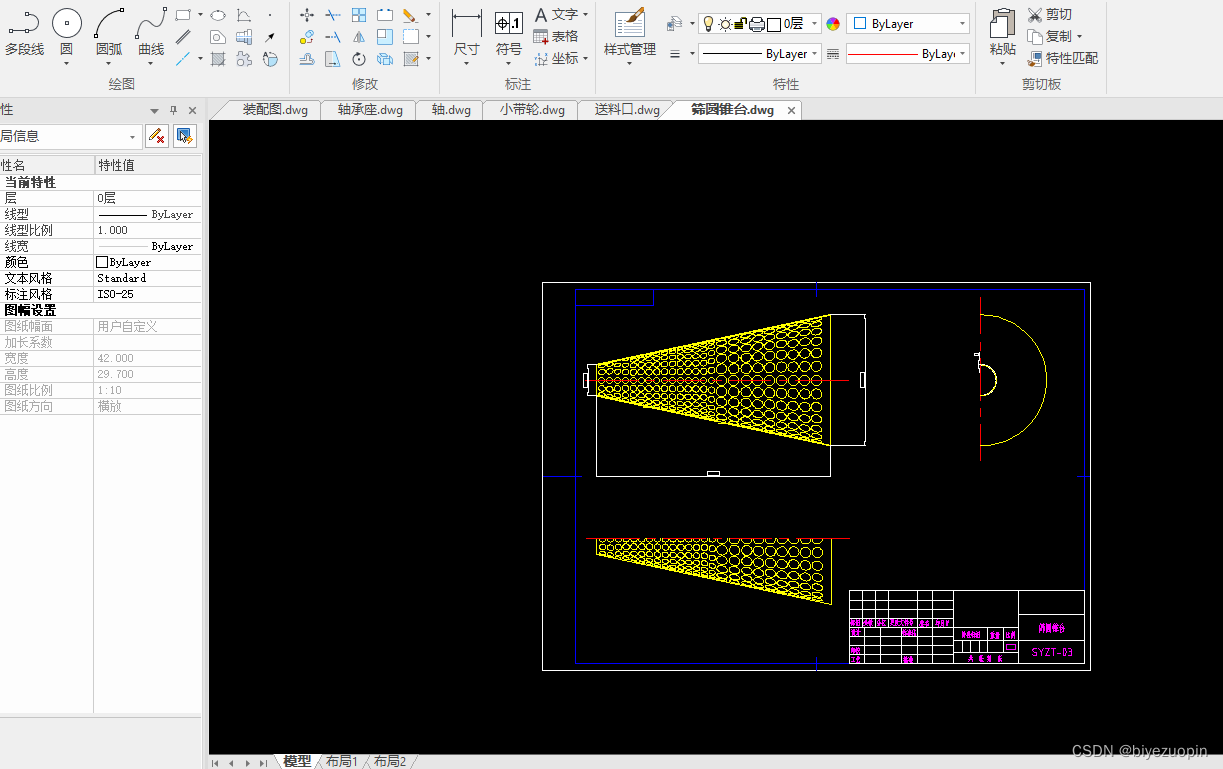

5．1 筛滚筒的设计

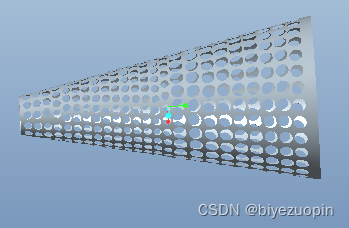

图1 筛筒
筛筒是选机承受被筛物料自身重力并完成筛分过程的最重要的工作部件。常用筛有滚筒筛、编织筛、条缝筛、棒条筛和非金属筛五种。为了提高筛分效果和保证工作的可靠性，一般要按筛分物料的粒度和筛分作业的工艺要求来选择筛面。马铃薯分拣机筛选马铃薯是通过圆筒筛来完成筛选的，对筛面的基本要求是：有足够的机械强度、刚度、耐腐蚀、耐磨损、筛孔不容易堵塞。
5.1.1 滚筒的尺寸
滚筒的长度为1800mm，呈圆台状水平放置，滚筒小端的直径为117mm,大端的直径为500mm，滚筒的转动通过电动机和皮带传动实现，马铃薯在滚筒转动过程中沿着滚筒的锥度自然的向下滚动，接着从各种规格的圆孔内掉落达到筛选目的。
5.1.2 滚筒的圆孔的设计
根据筛分的要求，马铃薯的直径为30mm-90mm，为了保证马铃薯的精确筛分，我们分拣机的滚筒上的孔的直径尺寸分别选为50mm、80mm,大于80mm的直径从滚筒末端掉落进行筛选。
