一种太阳能谷物干燥机的结构设计

目录
摘 要 1
Abstract 2
1 绪论 4
1.1 谷物干燥的意义 4
1.2 谷物干燥机理 5
1.3发展分析 6
1.3.1 太阳能干燥机的前景 6
1.3.2 太阳能热水器原理及优势 6
1.3.3 水介质的优势 7
2 太阳能谷物干燥机工作过程设计 8
2.1 干燥机基本工作简述 8
2.2 谷物干燥机的基本设计要求 9
3　 干燥机设计 11

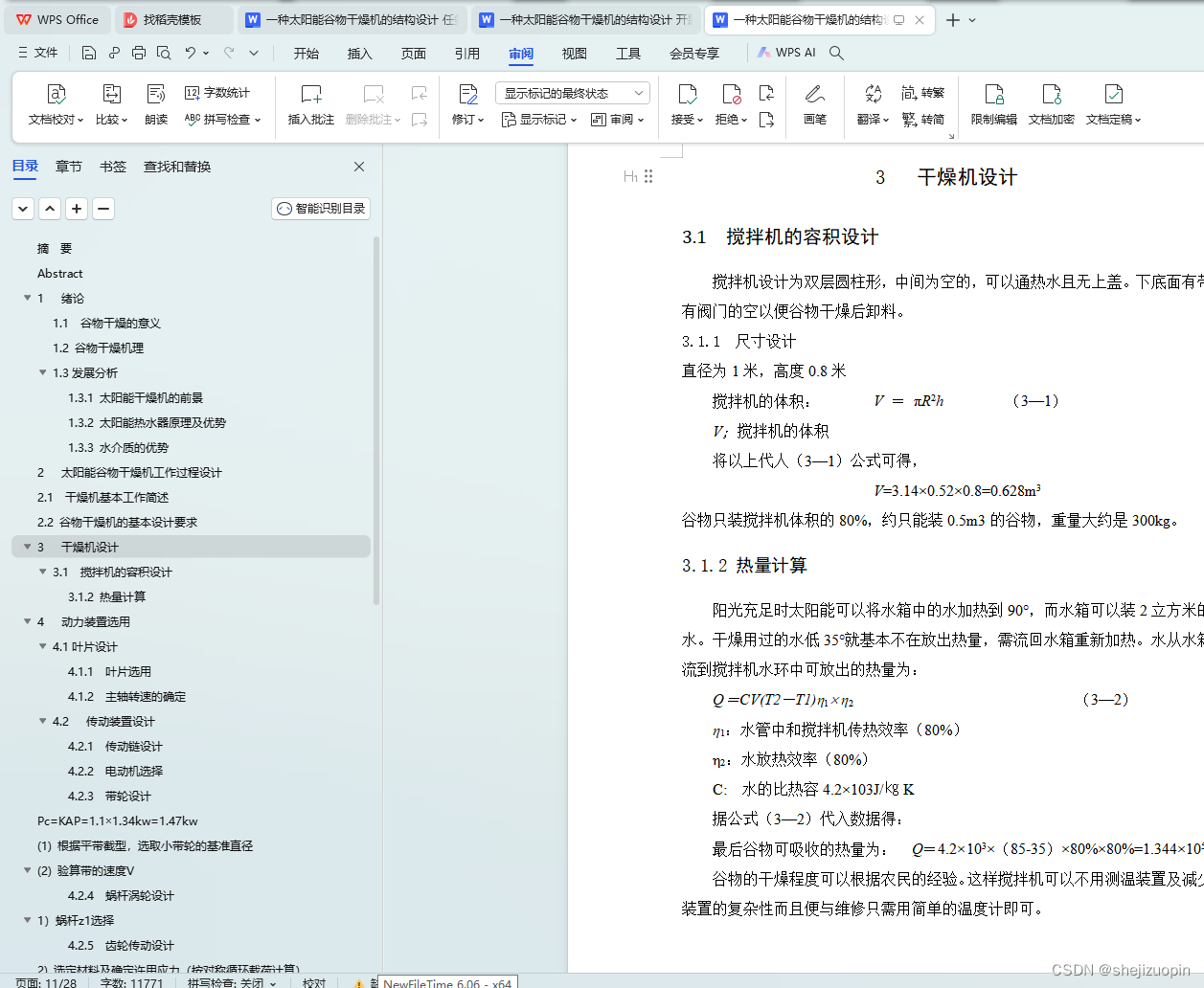

3.1 搅拌机的容积设计 11
3.1.2 热量计算 12
4　 动力装置选用 12

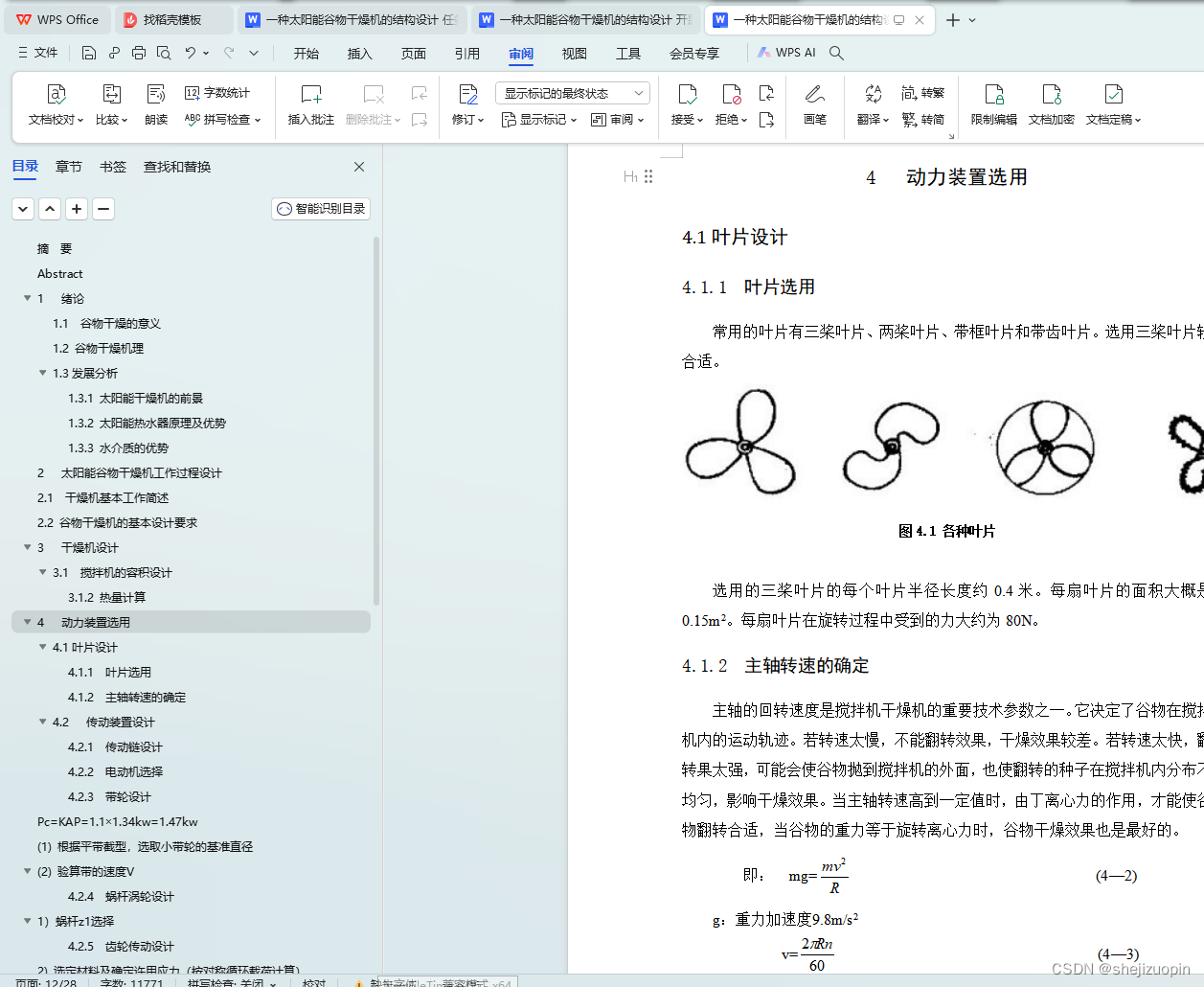

4.1叶片设计 12
4.1.1 叶片选用 12
4.1.2　主轴转速的确定 13
4.2 　传动装置设计 13
4.2.1　传动链设计 13
4.2.2　电动机选择 14

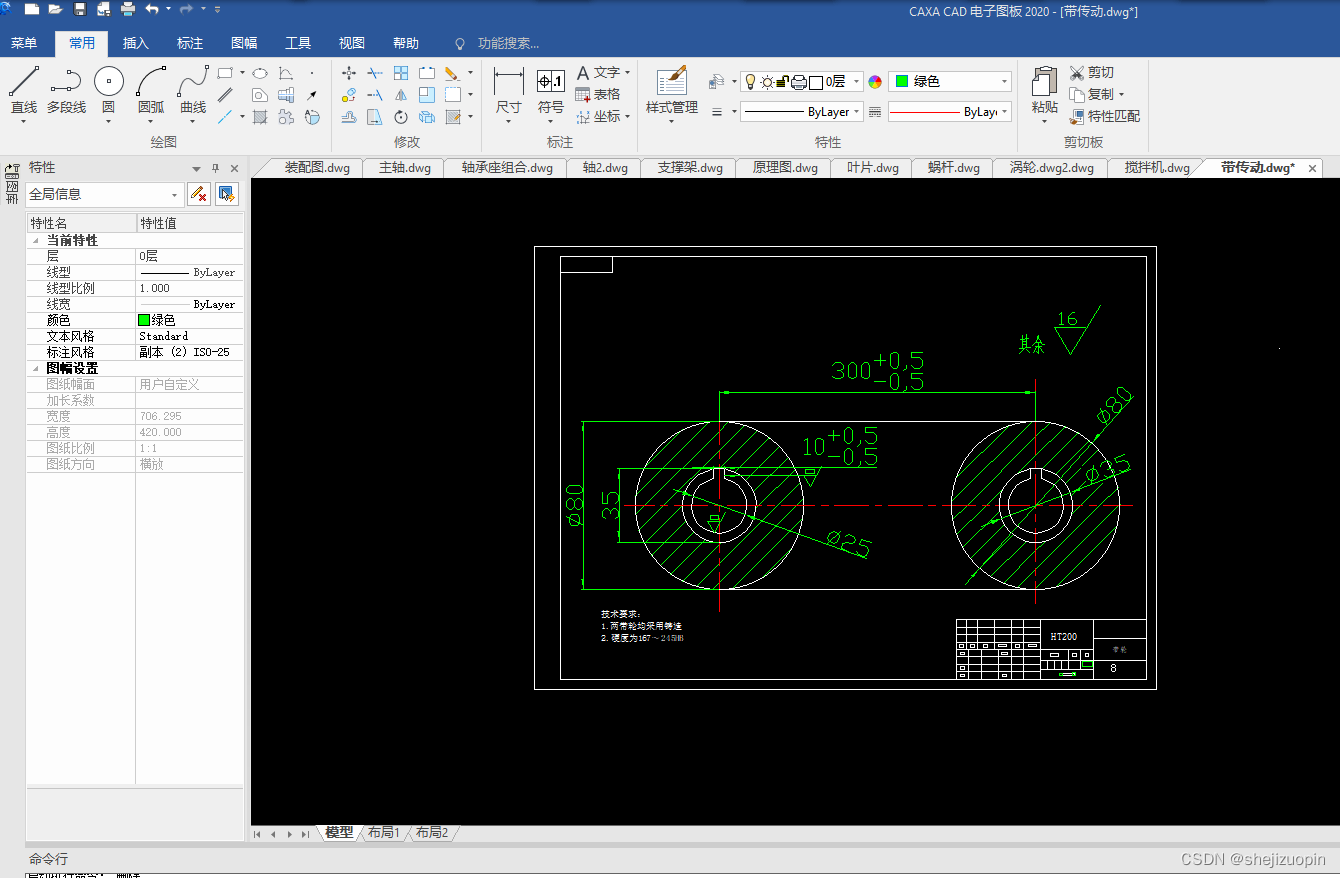

4.2.3　带轮设计 14
4.4　太阳能电池板选择 21
5 其它部件的选用 21
5.1 搅拌机底座支架 21
5.2　水管 24
5.3　水泵和阀门 24
5.4　搅拌机材料 24
总结 25
主要参考文献 26
致谢 28
2 太阳能谷物干燥机工作过程设计
2.1 干燥机基本工作简述
开始利用太阳能电池板吸收太阳辐射的热量将热水器水箱中的水加热达到一定的温度，在水箱中装水泵，利用水泵将热水输送到空心搅拌机中并加满，在搅拌机中倒约为搅拌机体积80%的谷物。装有叶片的搅拌机通过电动机的带动不断搅拌在搅拌机的谷物，使在搅拌机中的谷物的水分在热水的烘干下和搅拌机的不停地搅拌作用下，谷物的水分快速蒸发，以达到谷物干燥的目的。空心搅拌机中装有一个温度计，当温度低于一定温度时就换水或者加热。当碰到连续几天的阴雨天气，我们可以利用电加热搅拌机中水将谷物干燥。

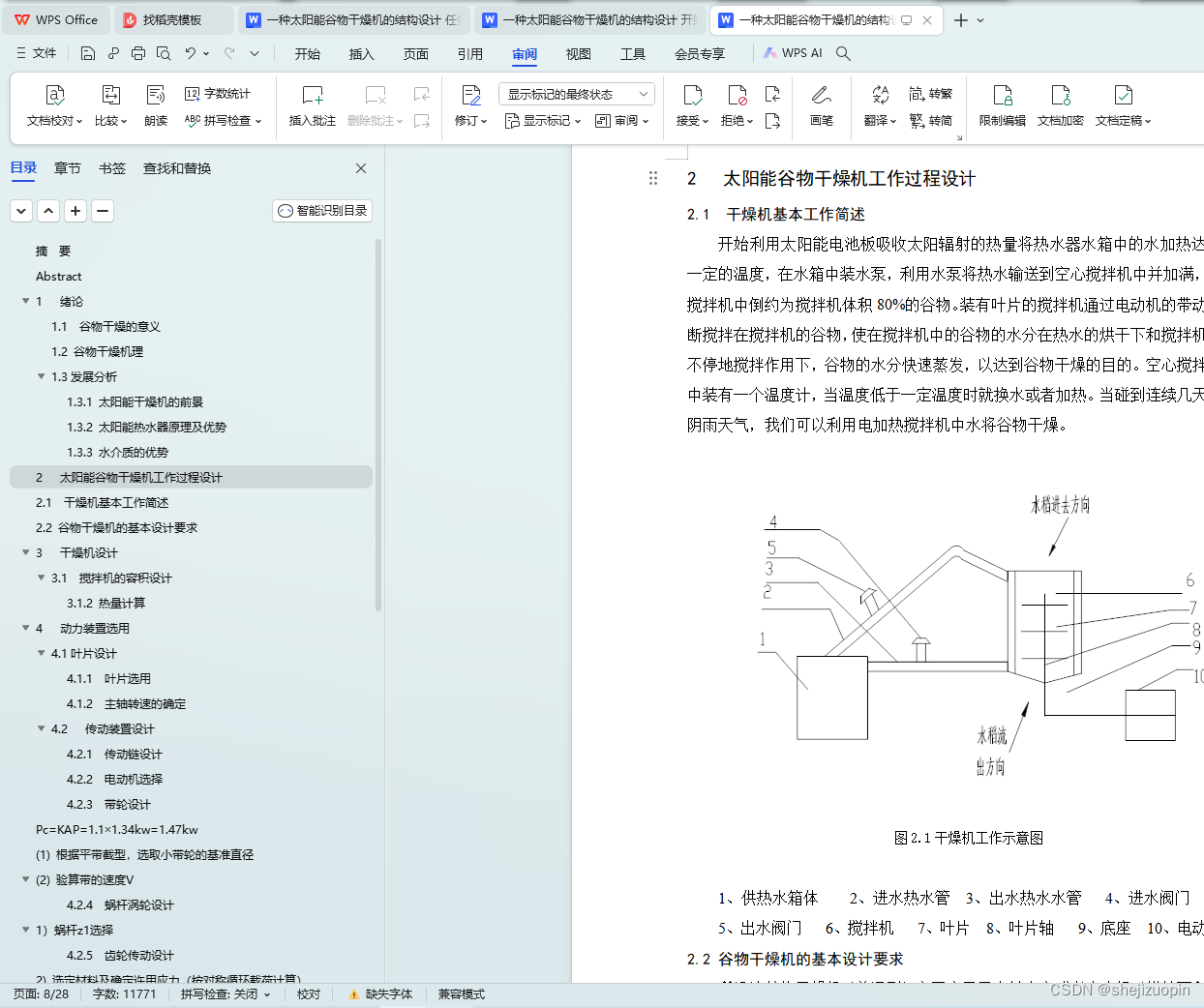

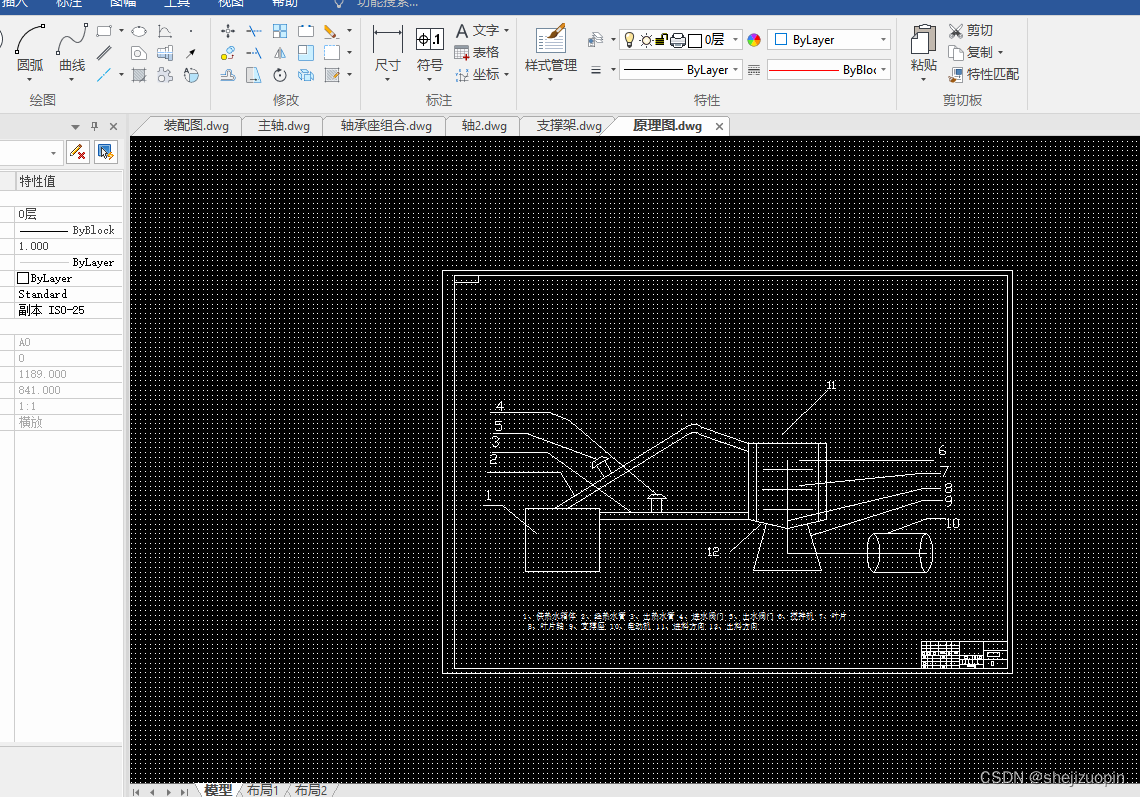

图2.1干燥机工作示意图

1、供热水箱体 2、进水热水管 3、出水热水水管 4、进水阀门
5、出水阀门 6、搅拌机 7、叶片 8、叶片轴 9、底座 10、电动机
2.2 谷物干燥机的基本设计要求
所设计谷物干燥机（普通型）主要应用于农村小户或者小农场（耕地面积不超过100亩耕地面积很大可以使用几个干燥机）所处理谷物的量中等，要求其能适应大部分农民谷物的干燥，移动方便、自动化程度一般，寿命较长，维护方便，能有效保证谷物安全性，确保谷物不会出现没有或者部分干燥的现象。每次的干燥量不多于3 0 0公斤，每次干燥时间不多于3小时。针对以上要求，采用搅拌机干燥机的.搅拌机的搅拌中心轴要满足一定强度，保证在合作过程中不变形并且能带动叶片正常旋转使得谷物在干燥过程中都能均匀的被翻转，已达到谷物在限制的时间内都被干燥。
2.2.1 谷物有关参数
谷物从田里收割回来时，它含有一定的湿度，但密度为660kg–830kg/rn3
取750kg/rn3，含水量为10%～15%，需要干燥到含水量6%～3%，根据不通的需求、用途和保存时间，就可选择干燥程度。而农民需要谷物干燥后能最长保持一年不腐烂，超低含水量(4 %～2 % )的谷物种子不适宜在室温、℃ 条件下贮藏；贮于45 ℃ 的最佳含水量为4 %～5 % ；贮于室温的最佳含水量是5 %～7% 。所以选择干燥后谷物的含水量为6%。
