基于PLC的智能饲养场控制系统设计

目 录
第1章 绪 论 3
1.1选题的背景、意义 3
1.2课题目的和主要内容 3
第2章 总体设计 4
第3章 硬件设计 6
3.1 PLC选择 6

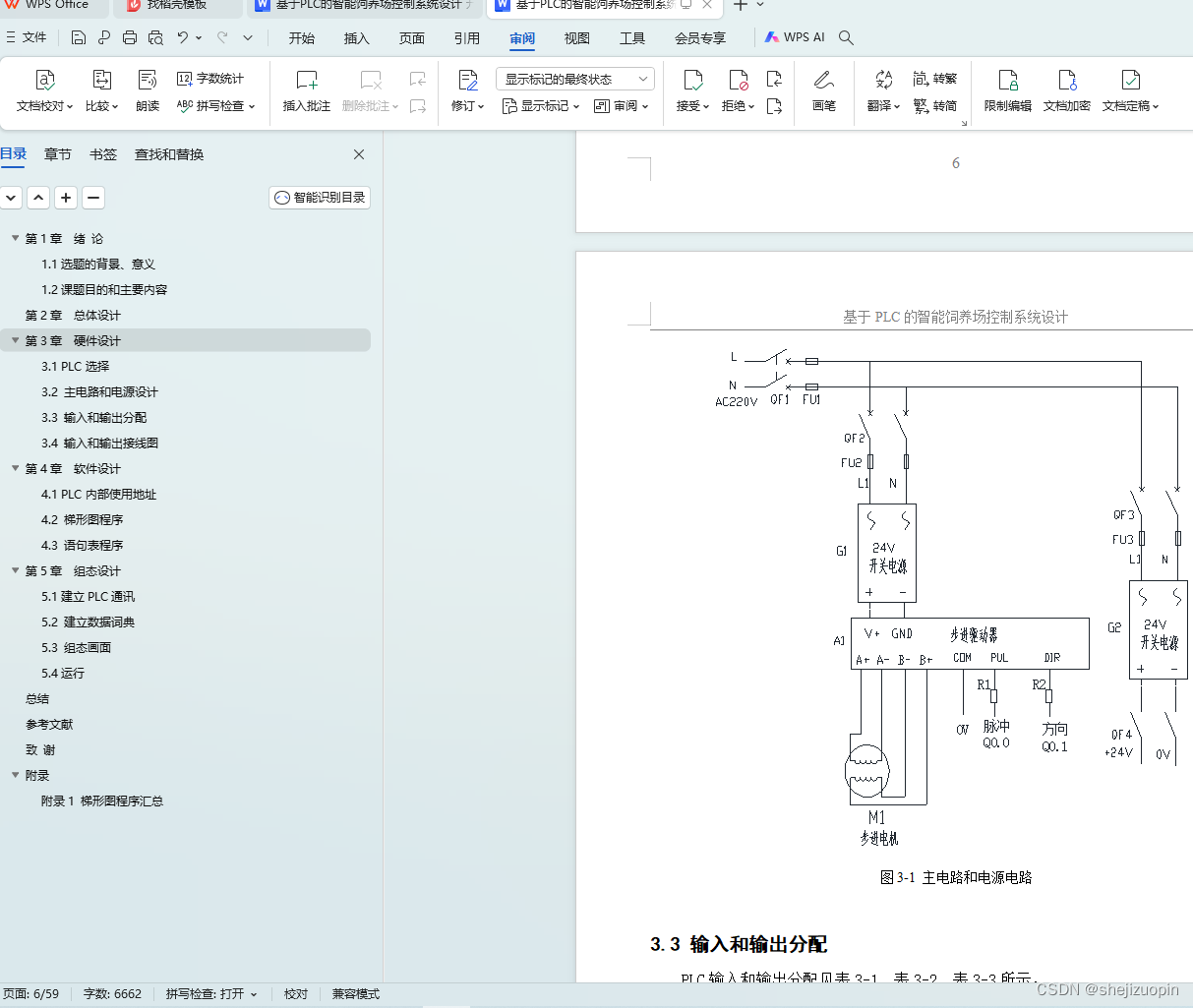

3.2 主电路和电源设计 6

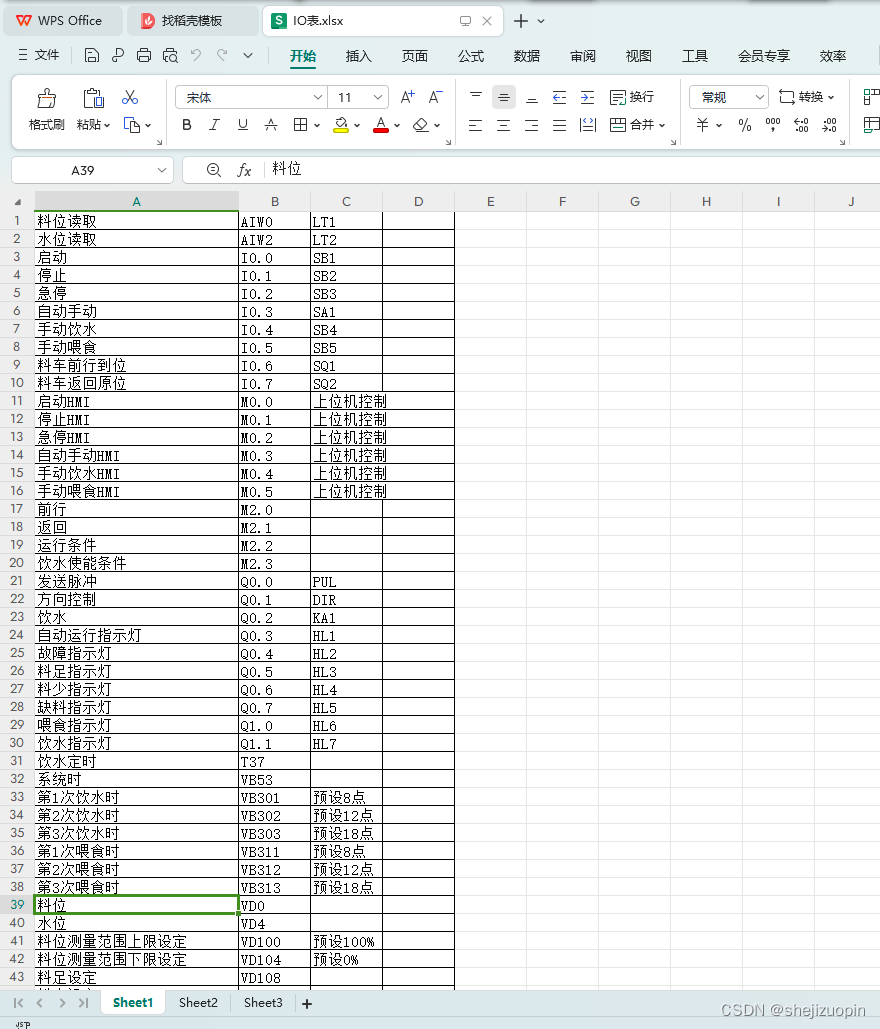

3.3 输入和输出分配 7

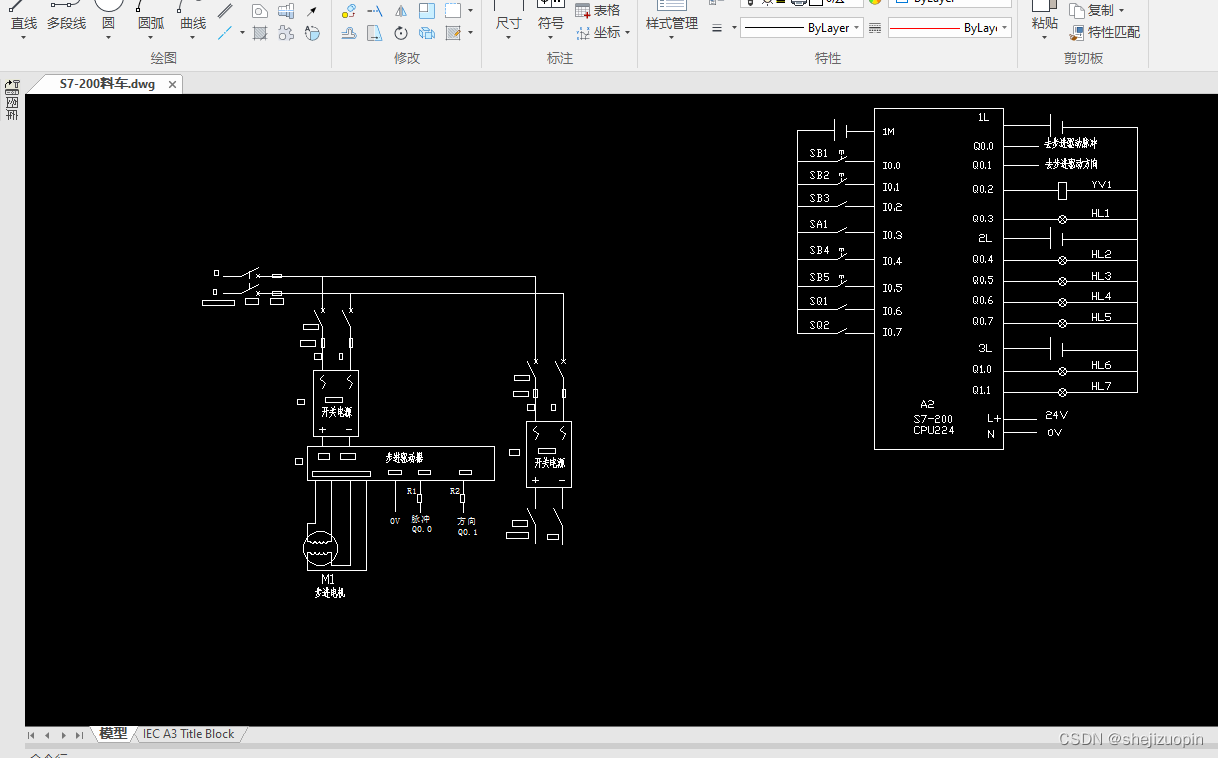

3.4 输入和输出接线图 8
第4章 软件设计 9

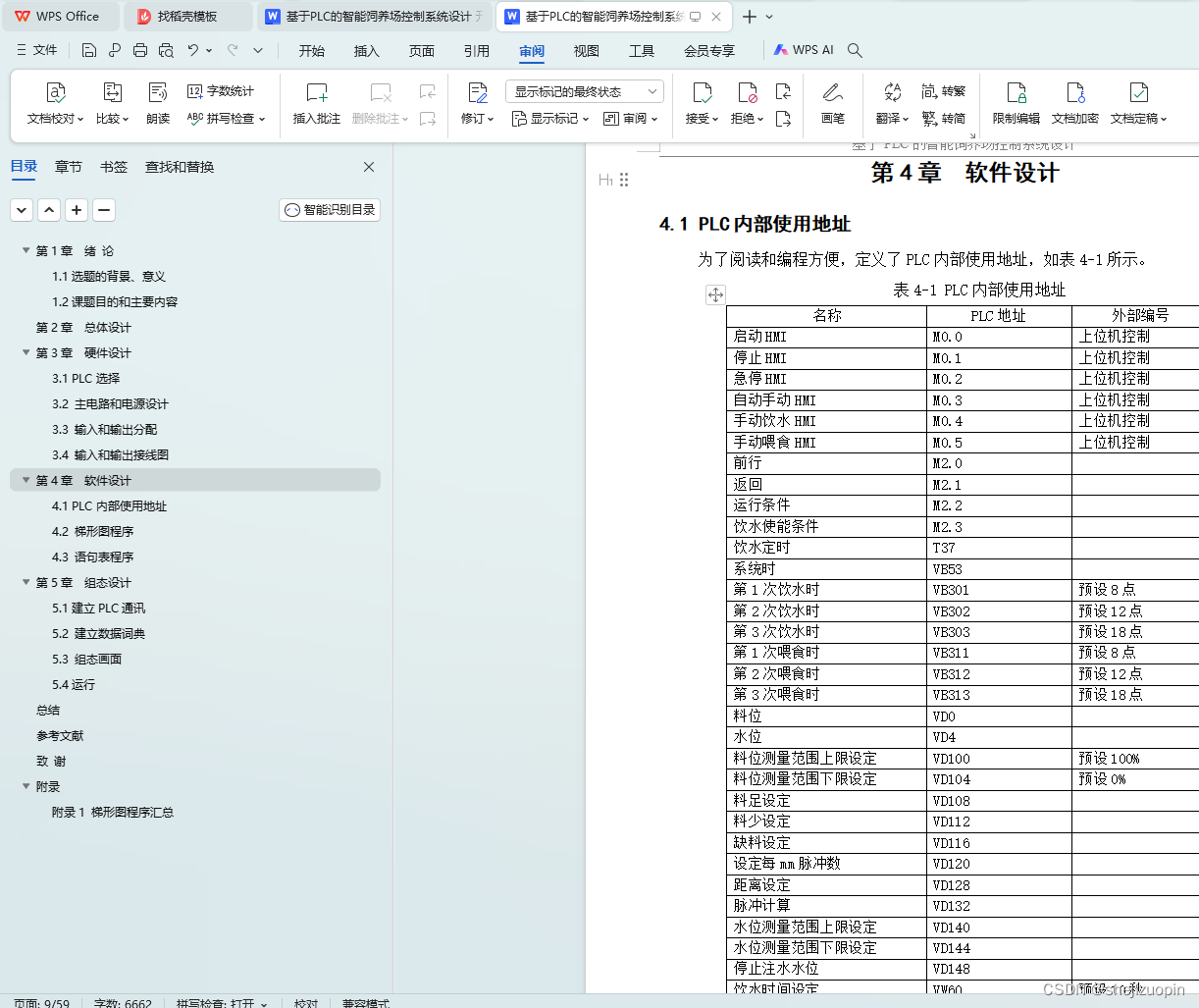

4.1 PLC内部使用地址 9
4.2 梯形图程序 10
4.3 语句表程序 26
第5章 组态设计 37

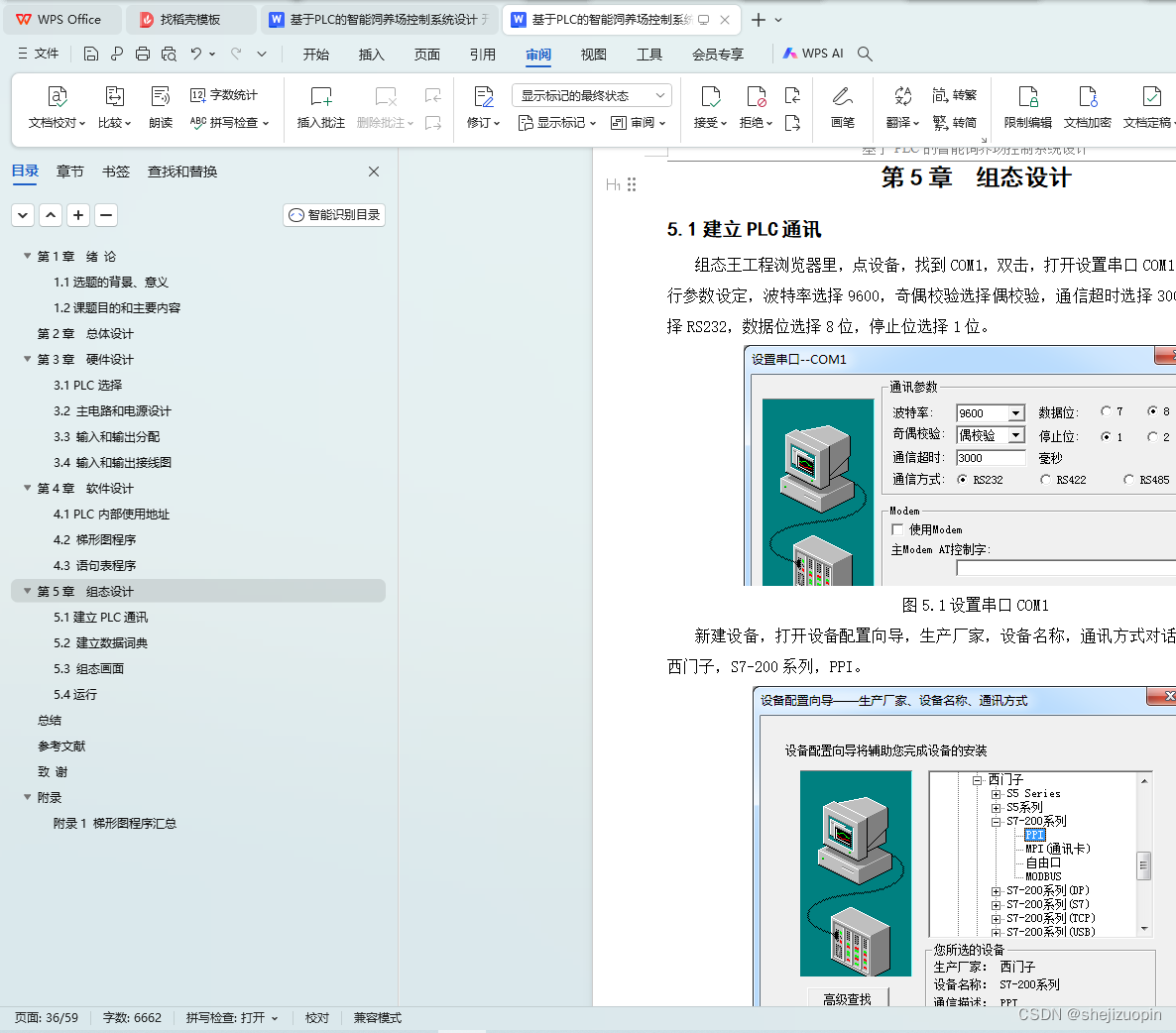

5.1建立PLC通讯 37
5.2 建立数据词典 38

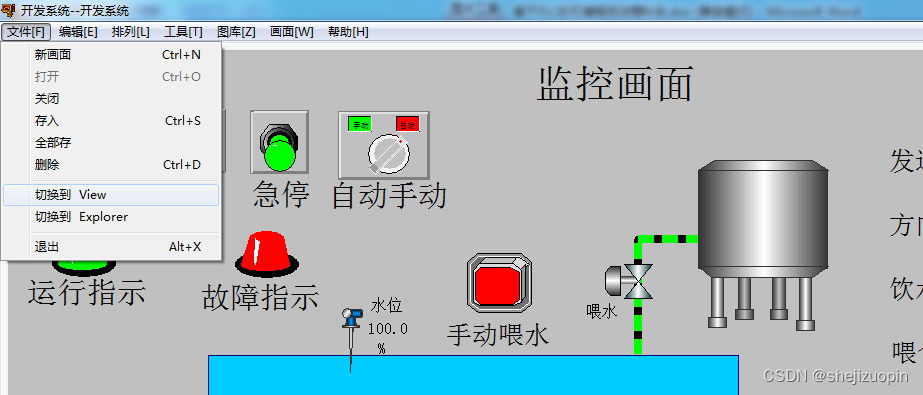

5.3 组态画面 40
5.4运行 44
总结 47
参考文献 48
致 谢 49
附录 50
附录1 梯形图程序汇总 50
1.2课题目的和主要内容
了解笼养鸡养殖的喂料特点，明确自动喂料车的用途；
内容：根据笼养鸡的生长过程及每个阶段的对饲料的需求量确定制作方案及控制目标；通过传感器，显示模块，报警器等模块组成电路，在料足、料少、和缺料情况下给出相应提示及自动辨识成鸡，幼鸡及无鸡情况下自动控制给料量。
设计一个可移动储料仓，经过PLC程序控制可以将所需的饲料经过步进电机等传送到相应的饲料槽中，并且可以人为改变供料量及供料时间；人也可以通过遥控来控制喂料开始或者中断。

第2章 总体设计
设计一个可移动储料仓，经过PLC程序控制可以将所需的饲料经过步进电机等传送到相应的饲料槽中，并且可以人为改变供料量及供料时间；人也可以通过遥控来控制喂料开始或者中断。

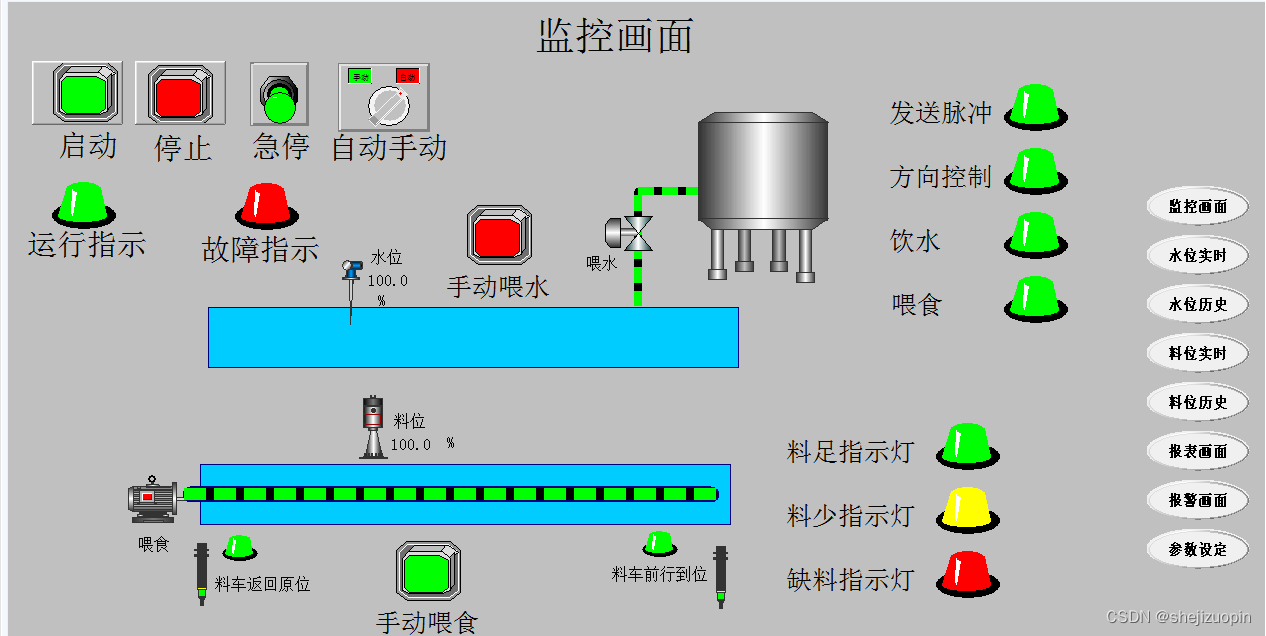

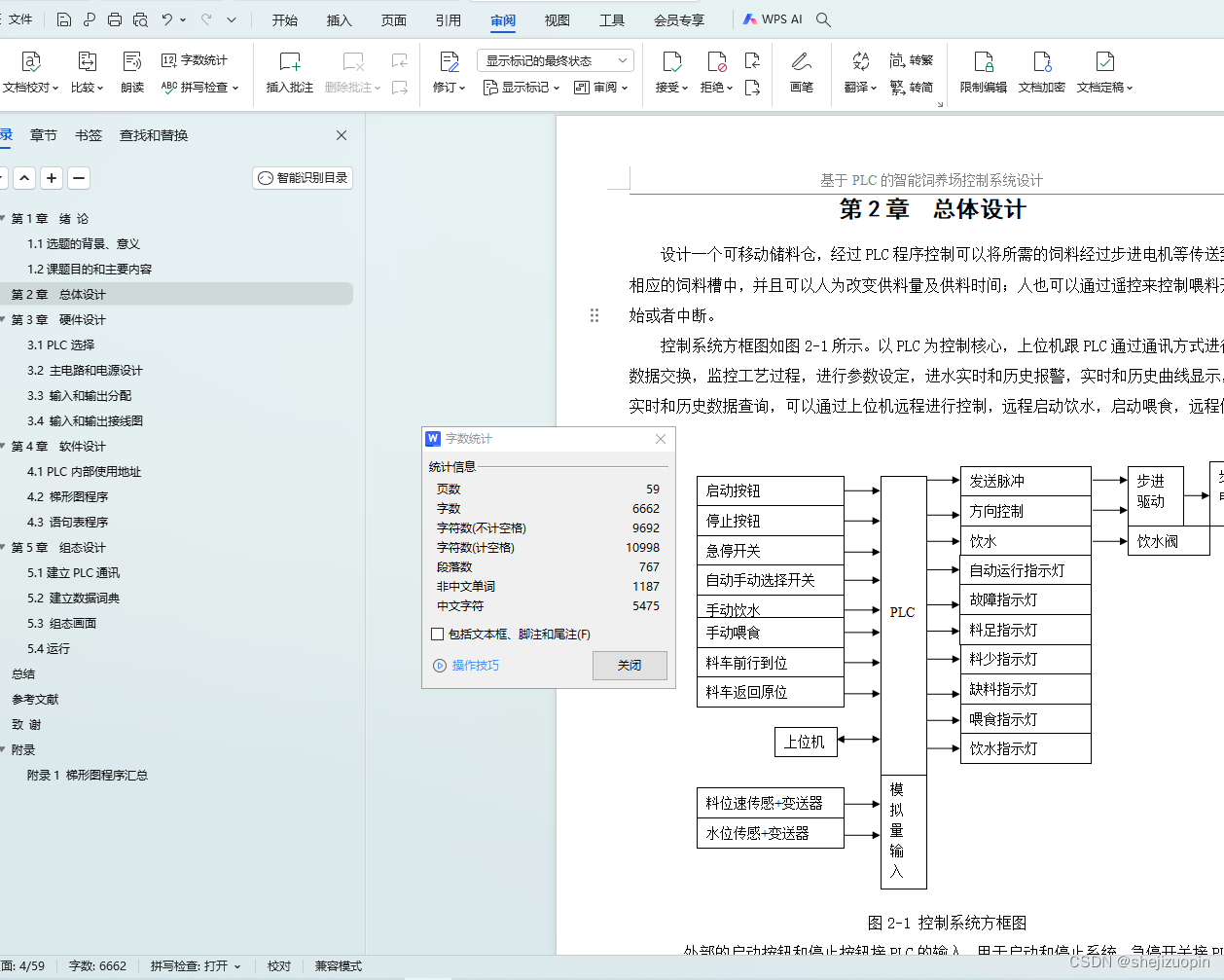

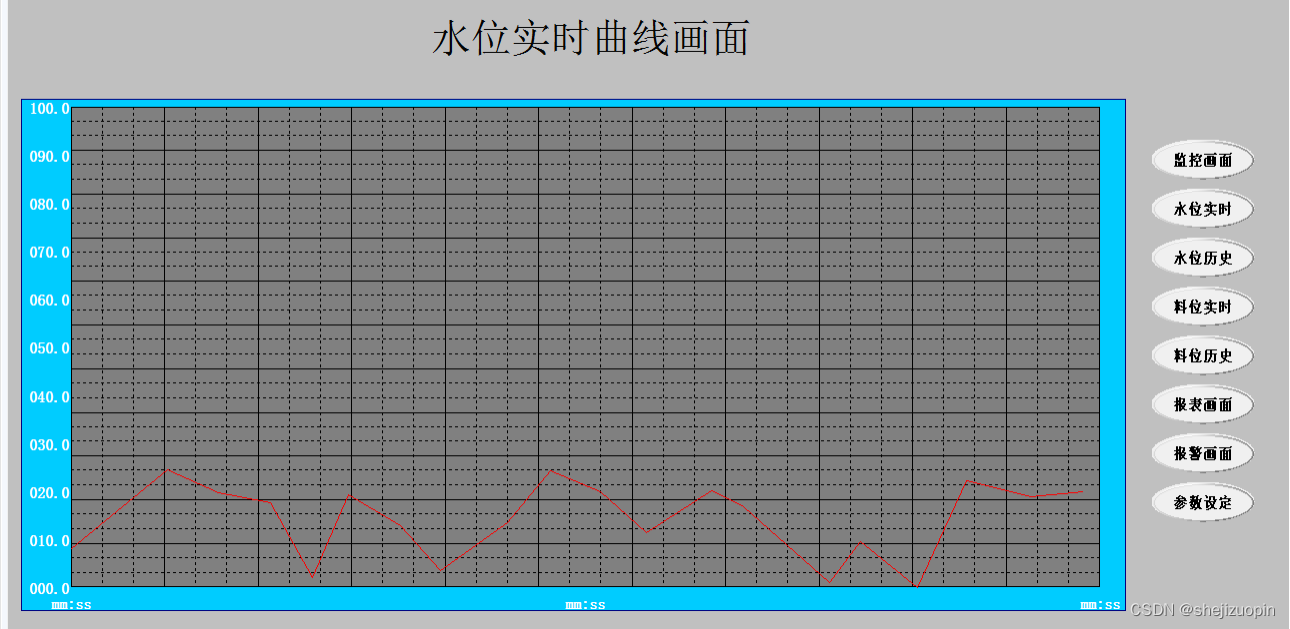

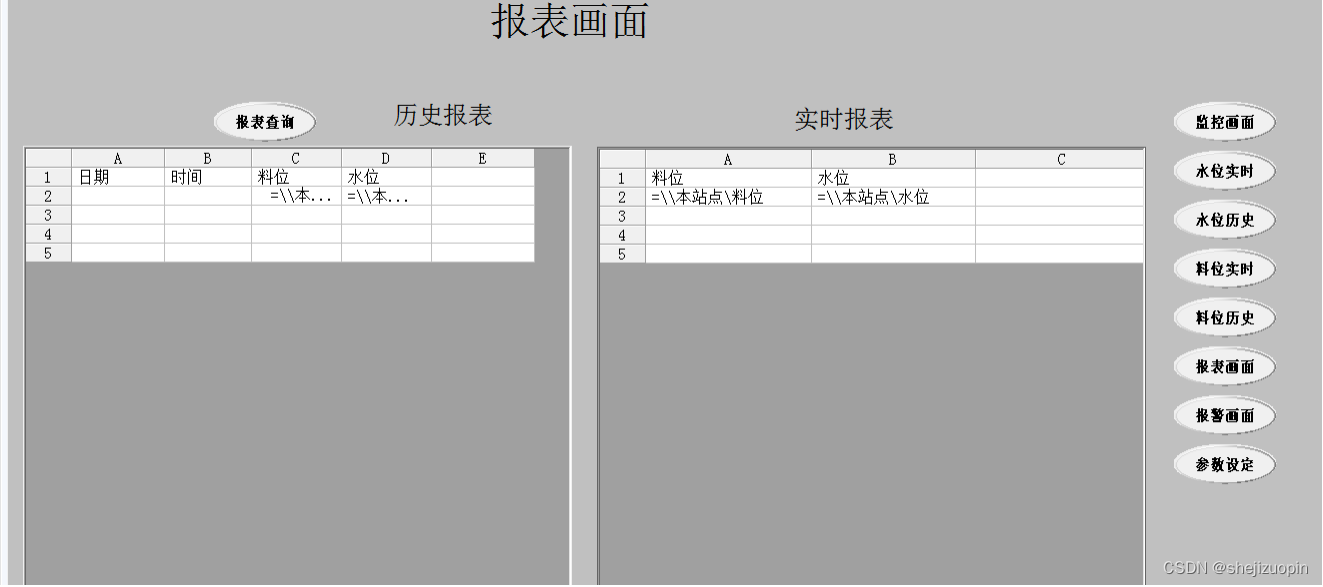

控制系统方框图如图2-1所示。以PLC为控制核心，上位机跟PLC通过通讯方式进行数据交换，监控工艺过程，进行参数设定，进水实时和历史报警，实时和历史曲线显示，实时和历史数据查询，可以通过上位机远程进行控制，远程启动饮水，启动喂食，远程停止等。
