基于Cisco Packet Tracer的大学校园网网络规划设计

目 录
摘 要 2
目 录 3
1 大学校园网网络的设计背景 5

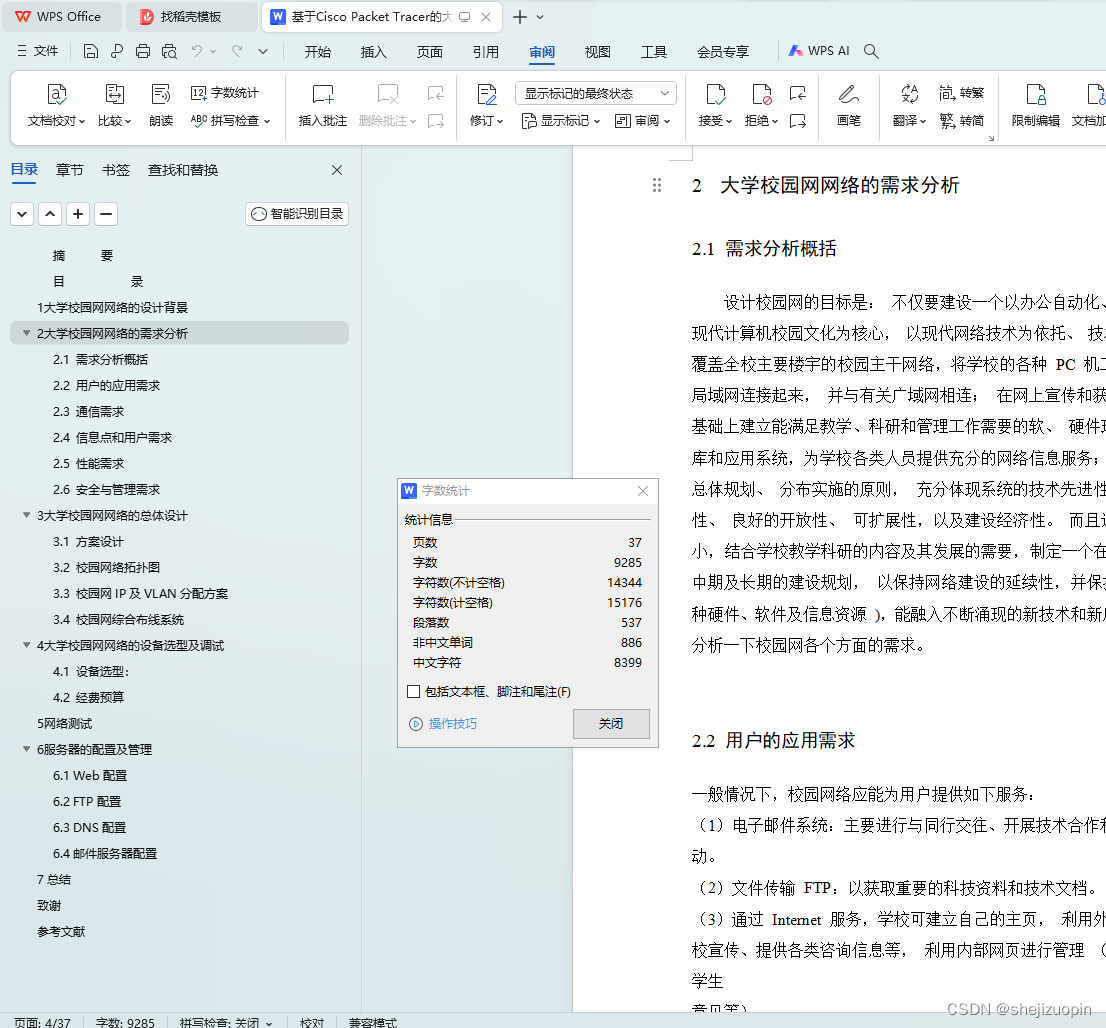

2 大学校园网网络的需求分析 5
2.1 需求分析概括 5
2.2 用户的应用需求 6
2.3 通信需求 6
2.4 信息点和用户需求 7
2.5 性能需求 8
2.6 安全与管理需求 10
3 大学校园网网络的总体设计 11
3.1 方案设计 11
3.2 校园网络拓扑图 12
3.3 校园网IP及VLAN分配方案 12
3.4 校园网综合布线系统 13

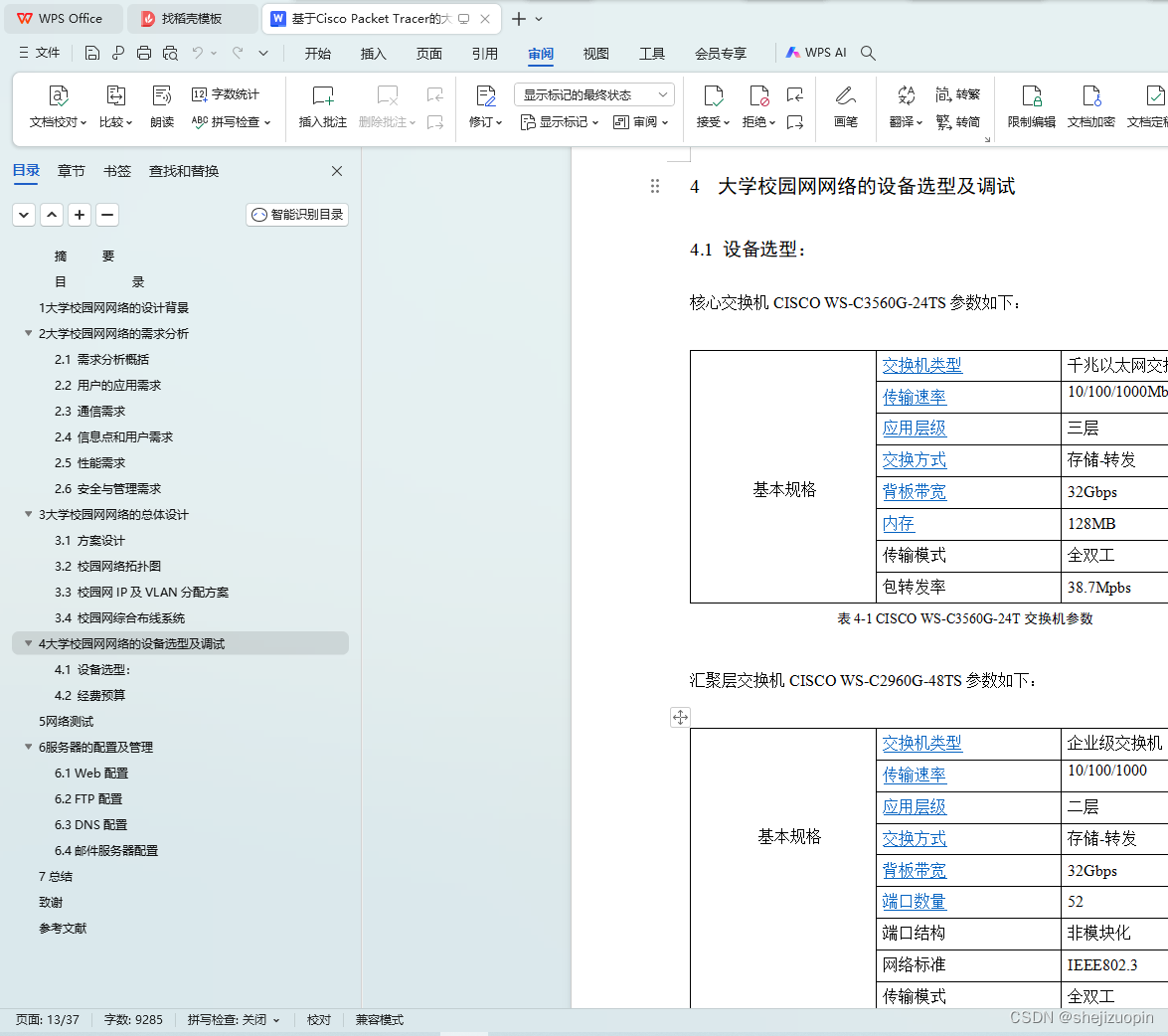

4 大学校园网网络的设备选型及调试 14
4.1 设备选型： 14
4.2 经费预算 15
5 网络测试 16
6 服务器的配置及管理 22
6.1 Web配置 22
6.2 FTP配置 23

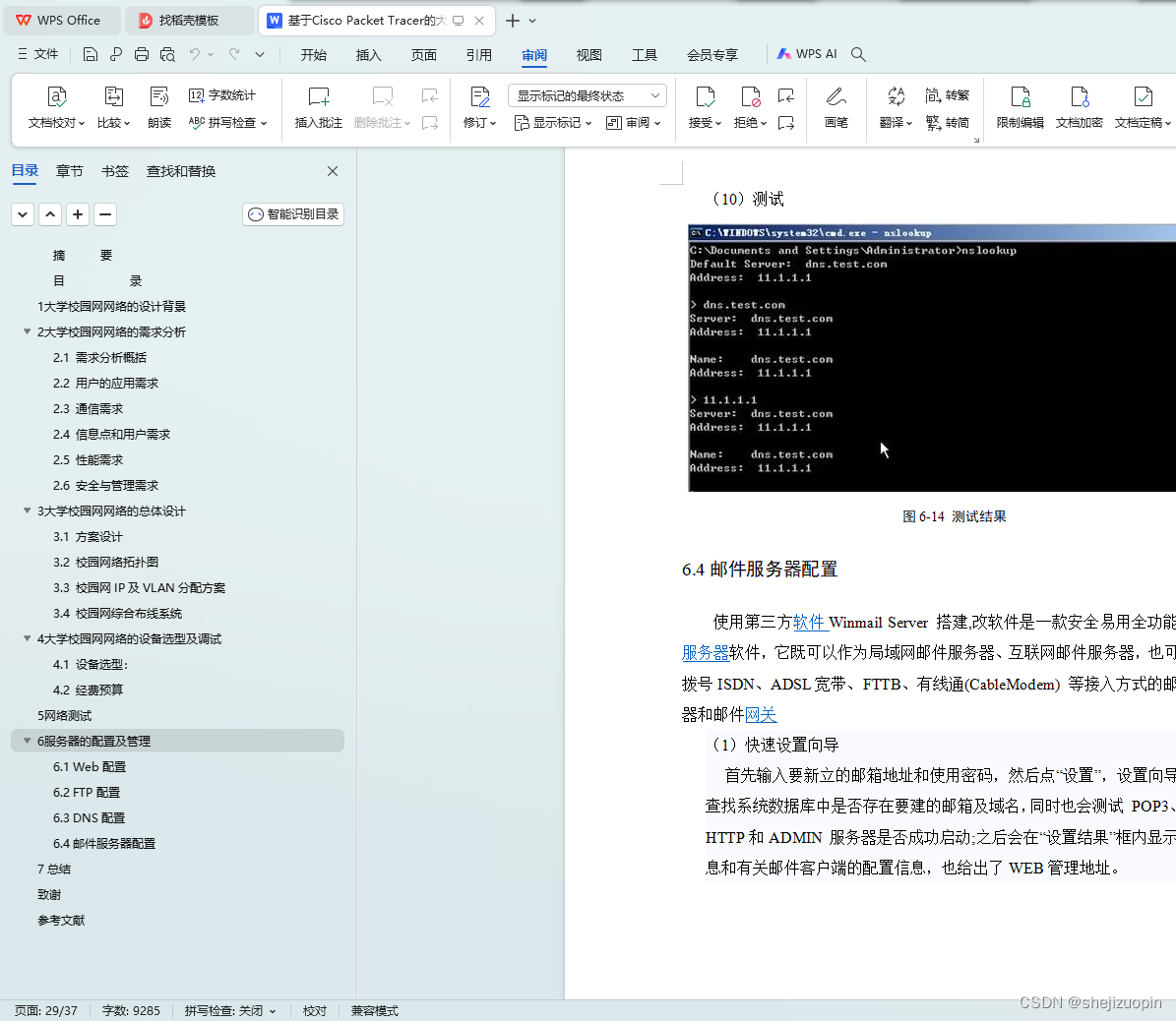

6.3 DNS配置 25
6.4邮件服务器配置 30
7总结 33
致谢 34
参考文献 34

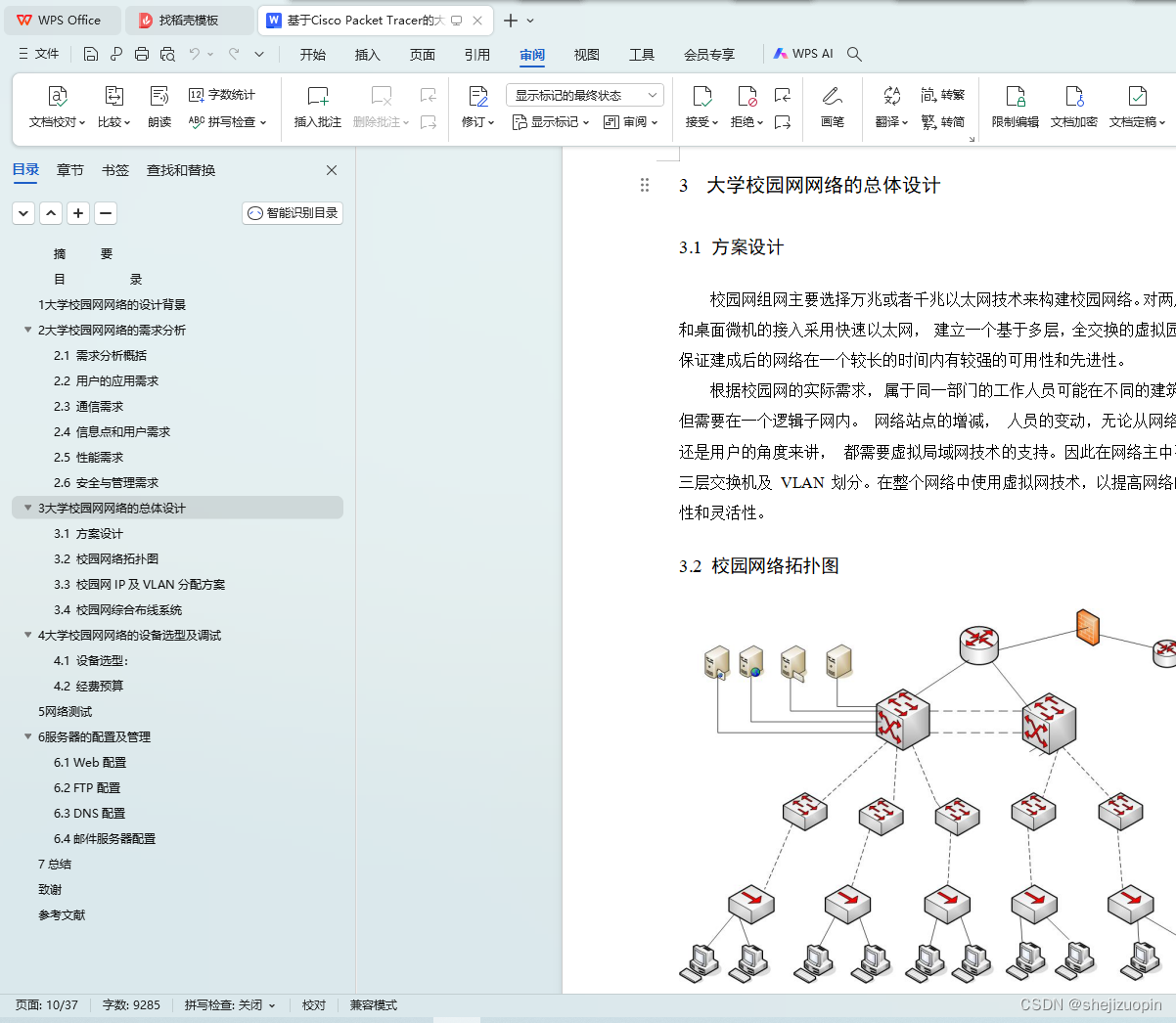

3大学校园网网络的总体设计
3.1 方案设计
校园网组网主要选择万兆或者千兆以太网技术来构建校园网络。对两层结点和桌面微机的接入采用快速以太网， 建立一个基于多层，全交换的虚拟园区网。 保证建成后的网络在一个较长的时间内有较强的可用性和先进性。
根据校园网的实际需求， 属于同一部门的工作人员可能在不同的建筑物中，但需要在一个逻辑子网内。 网络站点的增减， 人员的变动，无论从网络管理， 还是用户的角度来讲， 都需要虚拟局域网技术的支持。因此在网络主中要支持三层交换机及 VLAN 划分。在整个网络中使用虚拟网技术，以提高网络的安全性和灵活性。

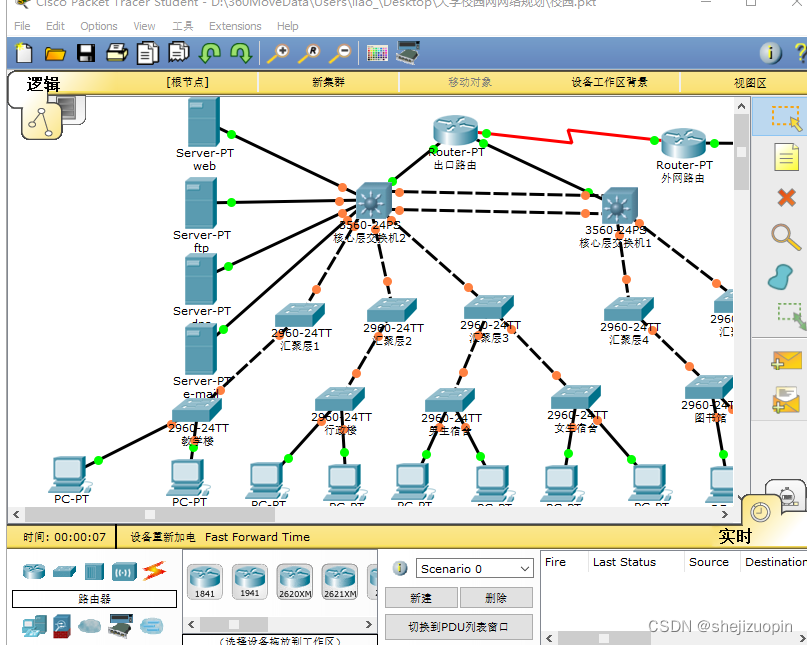

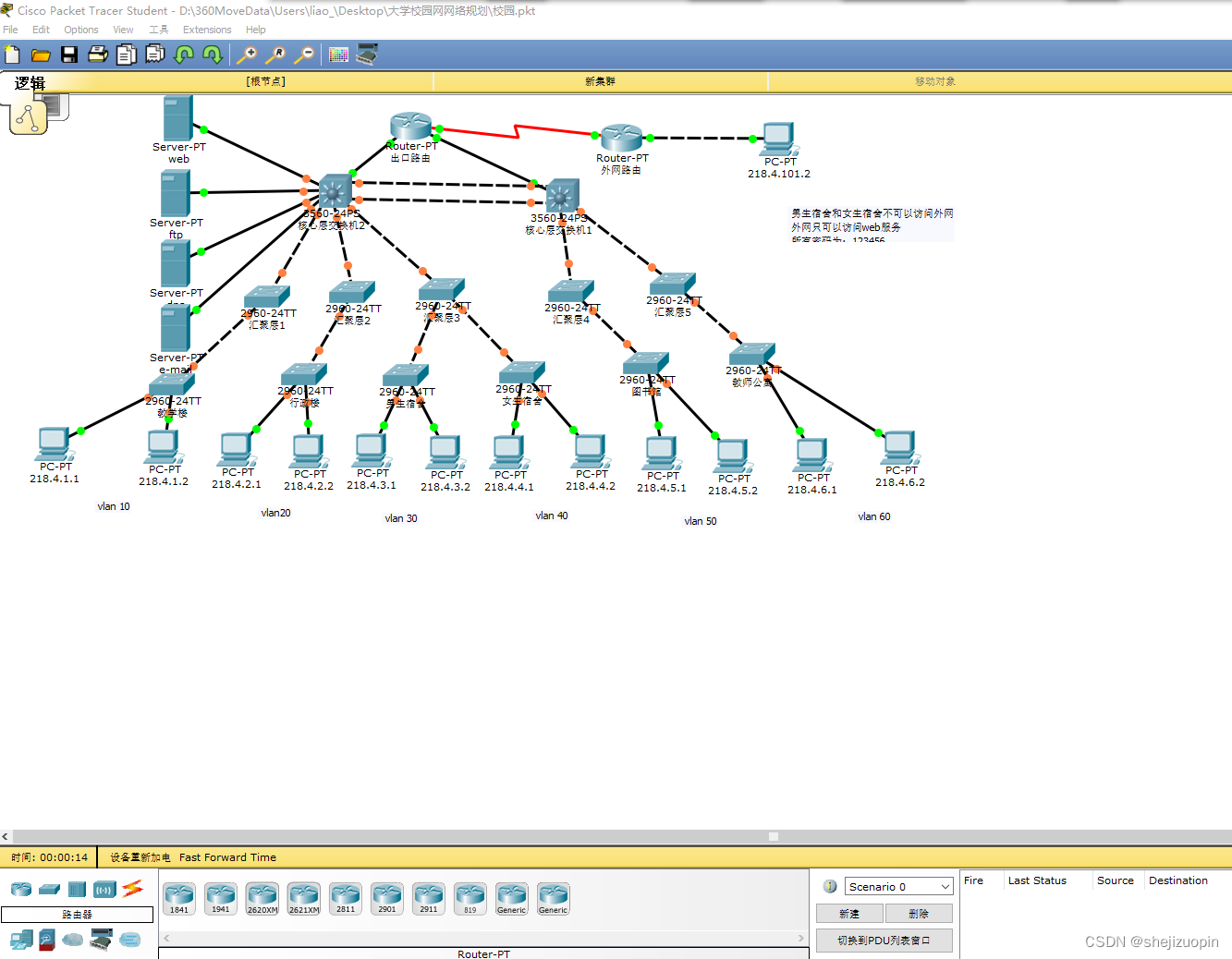

3.2 校园网络拓扑图

图3.1 校园总体网络拓扑图
3.3 校园网IP及VLAN分配方案

建筑物 所属VLAN IP地址

所有教学楼
Vlan10
218.4.1.0/24

行政楼
Vlan20 218.4.2.0/24

所有男生宿舍
Vlan30 218.4.3.0/24

所有女生宿舍
Vlan40 218.4.4.0/24

所有教师公寓
Vlan50 218.4.5.0/24

图书馆
Vlan60 218.4.6.0/24
表3-1 地址分配及VLAN的划分

3.4 校园网综合布线系统
综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。

（一）路由器基本配置
1、配置接入路由器的基本参数
Router>en
Router#conf t
Router(config)#hostname R1
R1(config)#enable password 123456
R1(config)#line con 0
R1(config-line)#password 123456
R1(config-line)#login
R1(config-line)#line vty 0 4
R1(config-line)#password 123456
R1(config-line)#login

2、配置端口ip地址
R1(config-line)# interface FastEthernet0/0
R1(config-if)# ip address 218.4.30.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)# interface FastEthernet1/0
R1(config-if)# ip address 218.4.40.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)# interface Serial2/0
R1(config-if)# ip address 218.4.100.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#end
R1#copy run start



4、配置路由协议
R1(config)#router rip
R1(config-router)#network 218.4.30.0
R1(config-router)# network 218.4.40.0
R1(config-router)#exit
R1(config)#router eigip 10
1(config-router)#network 218.4.100.0
R1(config-router)#exit
