1 网络架构

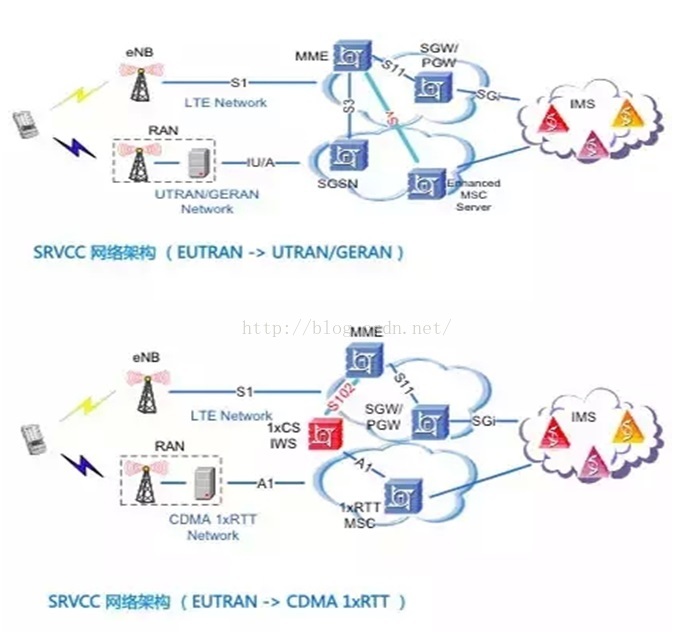

在LTE覆盖区域使用VOLTE进行高清语音/视频通话,在LTE覆盖无语,则使用23G网络的CS域进行通话。这种从VOLTE切换到23G CS接续通话的技术叫做SRVCC
![VOLTE_SRVCC和ESRVCC VOLTE_SRVCC和ESRVCC](https://i-blog.csdnimg.cn/blog_migrate/a4c26d1e5885305701be709a3d33442f.gif)
![](https://img-blog.csdn.net/20161030085014976?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

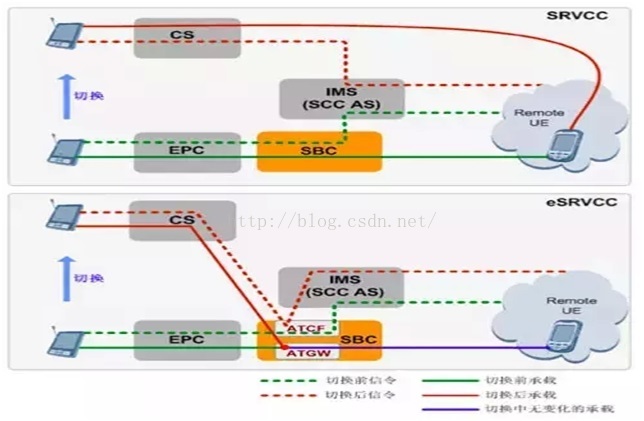

为了减小SRVCC的切换时延,3GPP又引进的新的网络单元ATCF和ATGW,实现ESRVCC,切换时延小于300ms.![](https://img-blog.csdn.net/20161030085113604?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![VOLTE_SRVCC和ESRVCC VOLTE_SRVCC和ESRVCC](https://i-blog.csdnimg.cn/blog_migrate/a4c26d1e5885305701be709a3d33442f.gif)

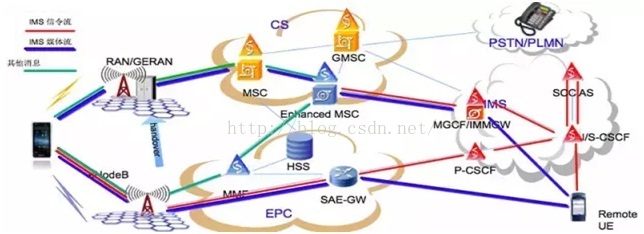

SRVCC:媒体的切换点是对端网络设备(如对端UE),影响切换时长的主要因素是会话切换后需要在IMS网络中创建新的承载. eSRVCC:相比于SRVCC,媒体切换点改为更靠近本端的设备。具体方案就是增加ATCF/ATGW功能实体作为媒体锚定点,无论是切换前还是切换后的会话消息都要经过ATCF/ATGW转发。后续在发生eSRVCC切换时,只需要创建UE与ATGW之间的承载通道,对端设备与ATGW之间的媒体流还是通过原承载通道传输。这样其创建新承载通道的消息交互路径明显短于SRVCC方案,减少了切换时长。
![VOLTE_SRVCC和ESRVCC VOLTE_SRVCC和ESRVCC](https://i-blog.csdnimg.cn/blog_migrate/a4c26d1e5885305701be709a3d33442f.gif)
![](https://img-blog.csdn.net/20161030085122929?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
2 参考资料
1)史上最强悍的VoLTE秘籍-网络资料
2)3GPP 23.272
3)3GPP 23.002
4.) 3GPP23.216 Single Radio Voice Call Continuity (SRVCC)
