NEC 78K系列MCU概述

目录

一.初识 NEC MCU

二.命名规则

三.最小硬件系统

3.1 电源电路

3.2 复位电路

3.3 时钟电路

3.4 存储器

3.4.1 Flash ROM

3.4.2 地址空间


一.初识 NEC MCU

        NEC,即日本电气株式会社, 经营半导体业务。 NEC 倡导“ ALL Flash”,即 MCU 内的程序存储器使用 Flash ROM。
        为什么用 Flash ROM?
        与掩膜 ROM 微控制器相比, Flash 微控制器加速了系统开发。微控制器可以在程序完成前订购,也可以在微控制器安装完成后写入程序,缩短了开发周期。
        NEC 全系列单片机具有选择范围广、易于编程、低功耗、低价格及完善的开发环境等优点,产品广泛应用于汽车设备、 PC 外围设备、家用电器、工业设备等多个领域。
        NEC All Flash 微控制器目前有 8 位、 16 位、 32 位,分为 4 大类如下:
(1) 8 位: ①78K0S: 少管脚, 10~30 pin;②78K0。
(2) 16 位: 78K0R。
(3) 32 位: V850。

二.命名规则

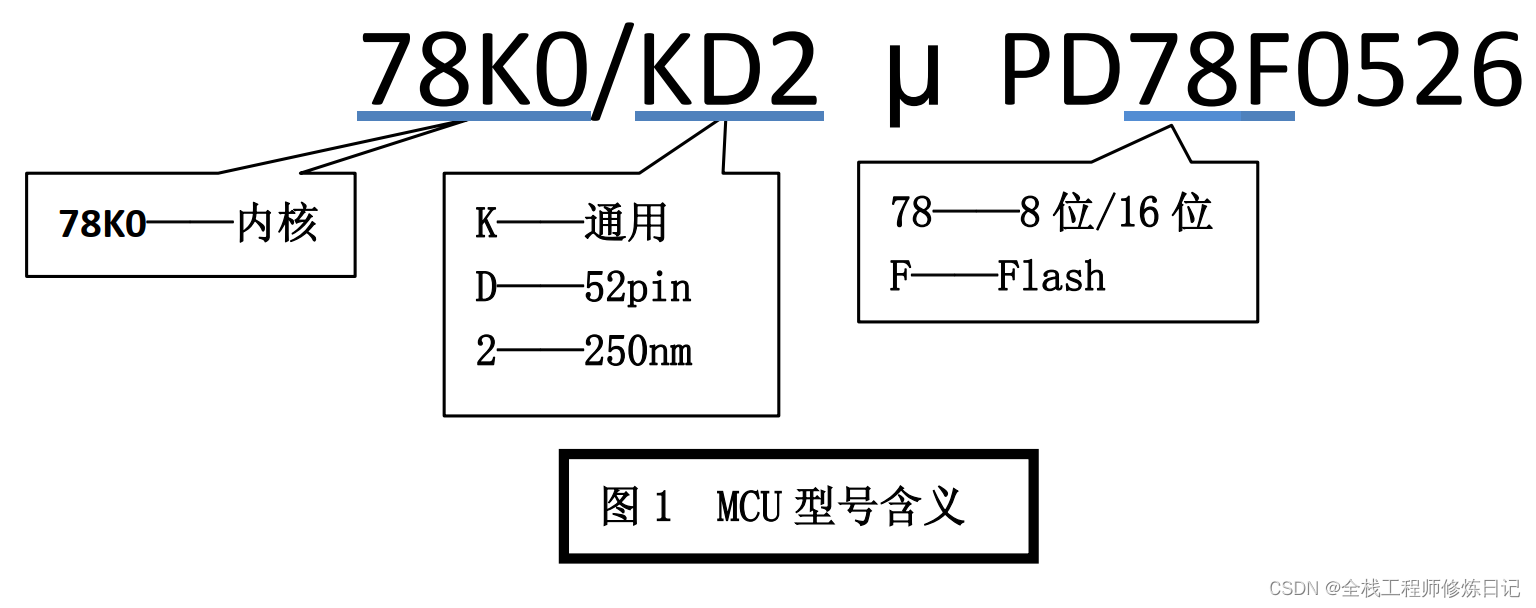

        下面以8 位微控制器 78K0/KD2 系列中的μPD78F0526为例, 说明其命名规则:

三.最小硬件系统

        调试单片机,建议从最小硬件系统开始。

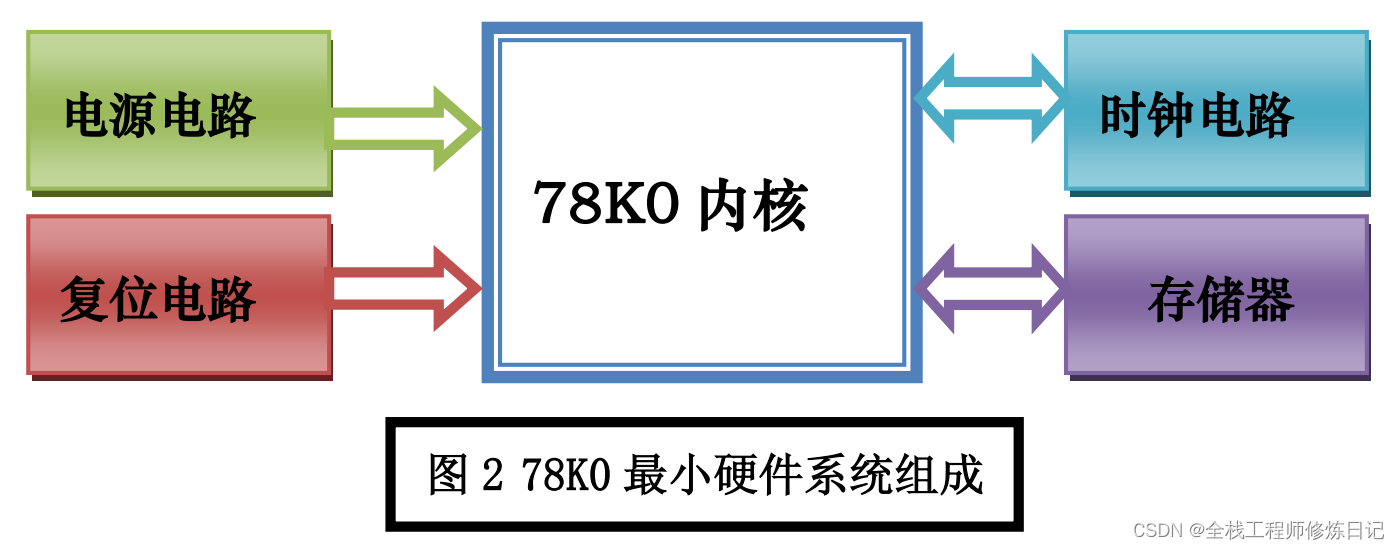

        让芯片工作的必备硬件电路如下图所示。

3.1 电源电路


        电源为整个嵌入式硬件系统提供能量,是整个系统工作的基础。 VDD=1.8V~5.5V。

3.2 复位电路

        嵌入式 MCU 都有一个系统复位引脚 RESET。一般情况下, RESET 必须至少保持若干个处理器时钟周期的低电平,系统才能可靠复位,并且可考虑人工干预。

         复位后 PC 指针指向唯一的地址 0x0000,而在此地址处放一条无条件转移指令,转向系统初始化程序,这个系统初始化程序中就可以对系统进行初始化操作,以保证系统有序工作。

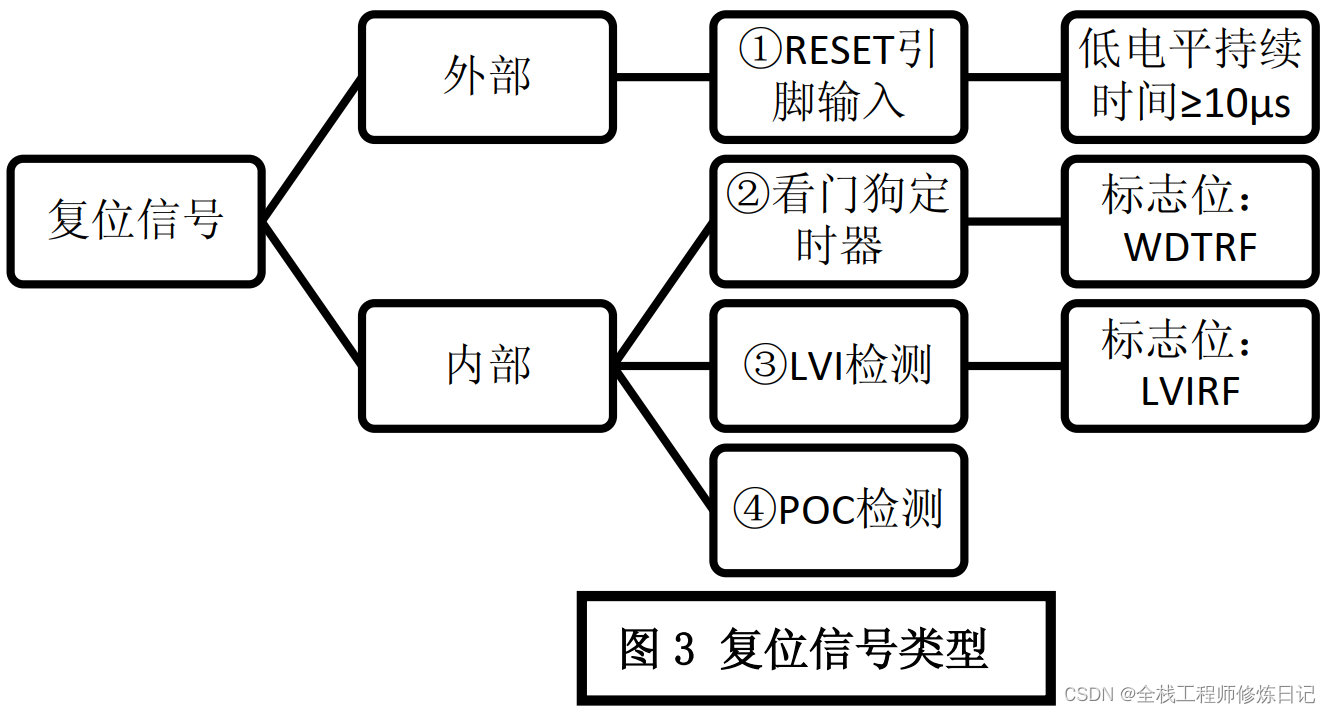

        78K0 的复位信号来源于外部或内部, 具体如下图 3。



        看门狗定时器和 LVI 产生的内部复位请求被保存在复位控制标志寄存器 RESF 的 WDTRF位和 LVIRF 位,可通过读取 RESF 的值监控复位的原因。
        RESET 输入、由 POC 电路引起的复位输入以及读取 RESF 可将 RESF 清 0。
        外部复位与内部复位在功能上没有什么区别。当产生复位信号时,程序都是从地址 0000H和 0001H 处开始执行。

3.3 时钟电路

        几乎所有嵌入式 MCU 本质上均为同步时序电路,需要时钟信号才能按照节拍正常工作。
        大多数嵌入式 MCU 内置了时钟信号发生器。但有些场合(如为了减少功耗、需要严格同步等)需要使用外部振荡源提供时钟信号。

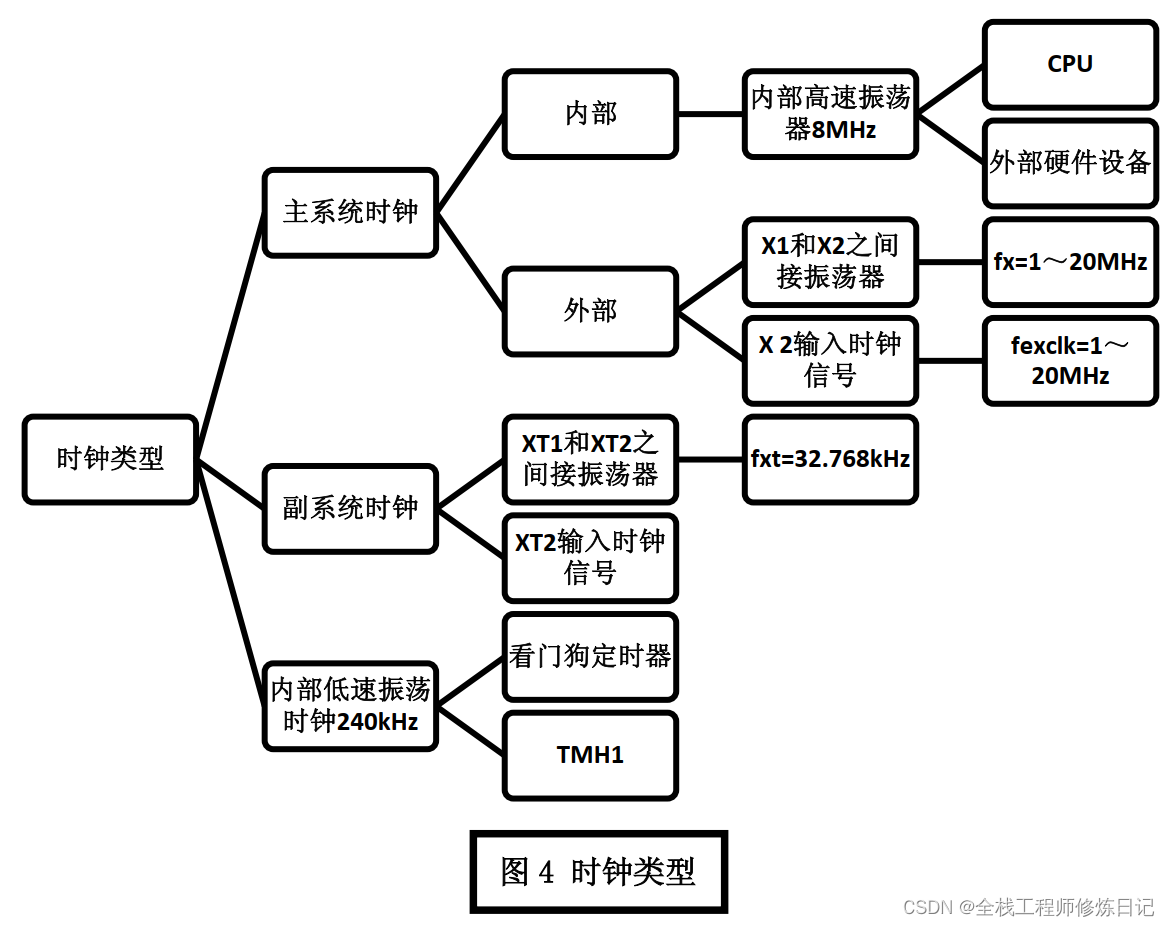

        78K0 的时钟类型具体如下图 4。

        复位后, CPU 时钟和外部硬件时钟均默认使用内部高速振荡时钟 8MHz。这样设置有如下优点:
①增强安全性能:如果 X1 被默认设置为 CPU 时钟,在 X1 时钟损坏或连接错误时设备不能操作,因此复位释放后也不能操作。但是,如果 CPU 的初始时钟是内部高速振荡时钟,则在复位释放后,由内部高速振荡时钟启动设备。这样,系统只需执行最少操作(如由软件确认复位源或在出现故障时执行安全处理),变可以安全关闭。
②改善性能:由于 CPU 可以在不必等待 X1 时钟振荡稳定时间情况下就启动,所以总的性能得
到了改善。

3.4 存储器

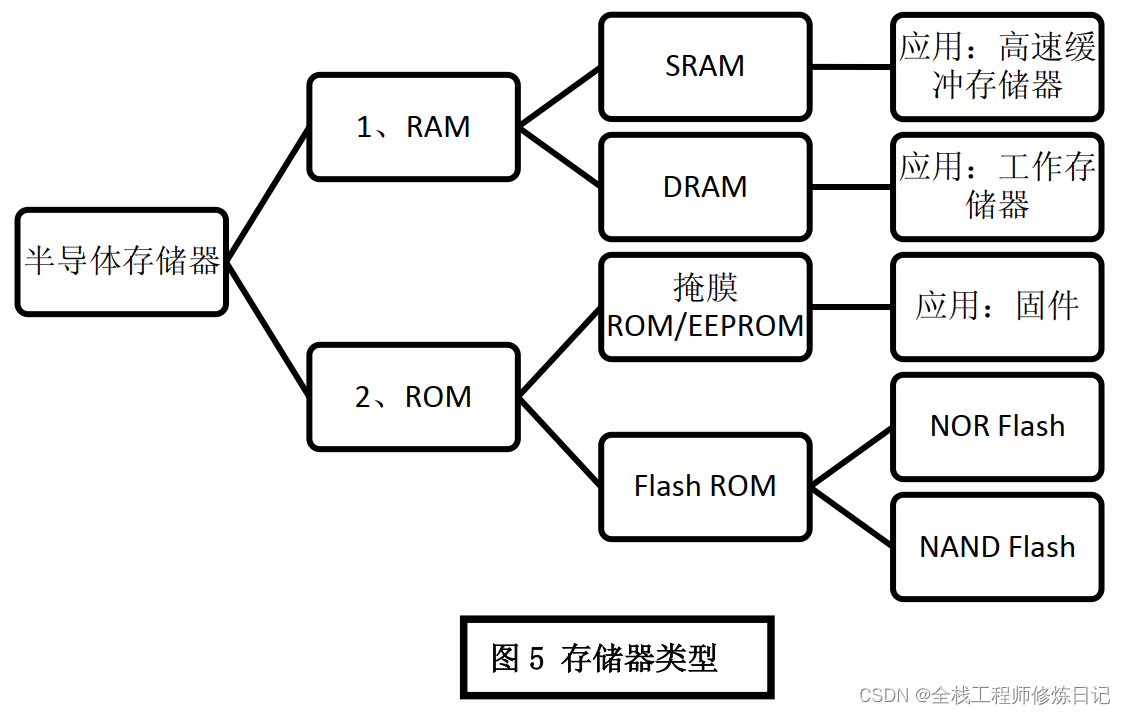

        存储器大多由半导体集成电路组成。具体类型如下图 5。

3.4.1 Flash ROM

        78K0 使用 Flash ROM 存储程序。
        Flash ROM 的工作原理为:

(1)在低电压下, 存储的信息可读但不可写, 这时类似于 ROM,具有非易失性的特点。

(2)在较高电压下,所存储的信息可以更改和删除,这时又类似于RAM,能方便地在线写入信息。

        而以前使用较多的掩膜 ROM 用来存放固件,不可修改。
        基于 Flash ROM 的工作原理,可以理解 78K0 中 FLMD0 引脚的作用:

①在普通模式下,
        此引脚输入电压为 0V,这时只可读,类似于 ROM;

②在 Flash 存储器编程模式中,将 VDD
        写电压提供给 FLMD0 引脚,这时可更改和删除 Flash 中的信息,类似于 RAM。

3.4.2 地址空间

        下面以 PD78F0527 为例进行说明。

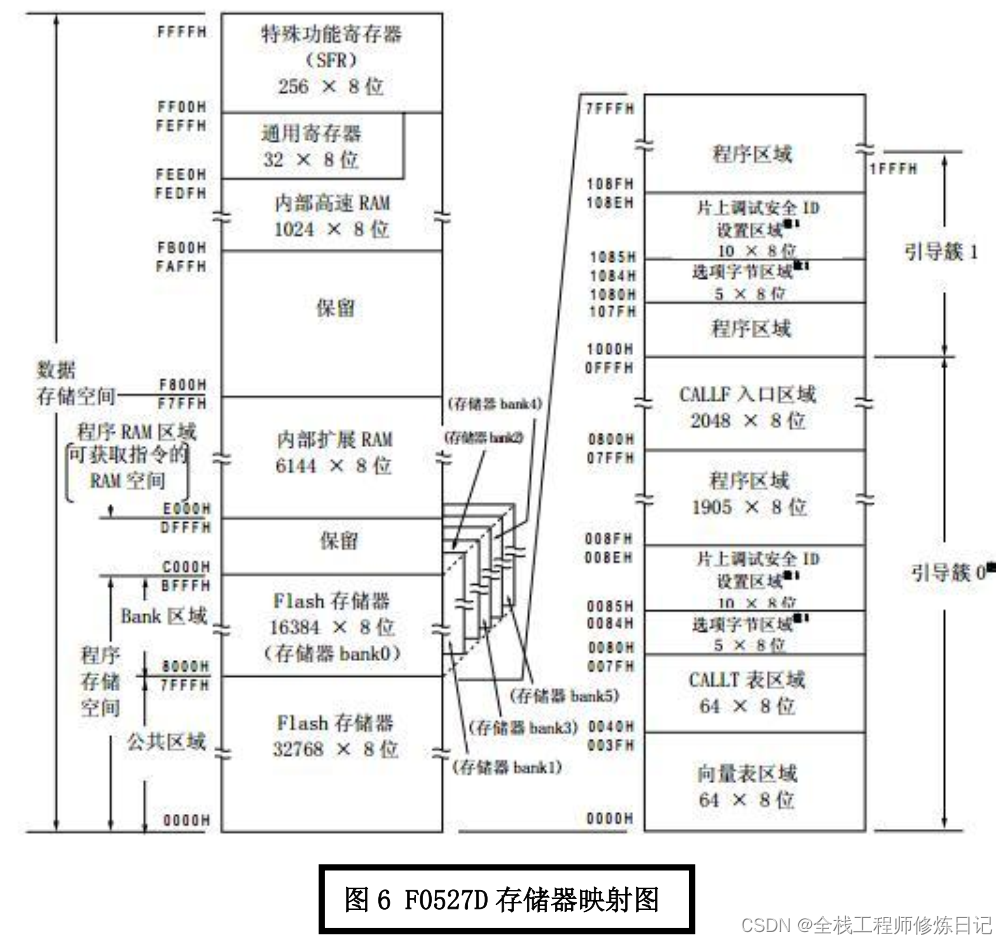

        存储空间映射图如下图 6所示。

① IMS 和 IXS 寄存器
        在所有 78K0/KD2 产品中,无论内存容量如何,当复位释放后,内存容量切换寄存器(IMS)和内部扩展 RAM 容量切换寄存器(IXS)的初值为常数(IMS=CFH, IXS=0CH)。
        因此复位释放后必须为每个产品设置。 部分型号的设置值如下表一。

        μPD78F0526, μPD78F0527, μ PD78F0527D 分别有 96KB 和 128KB 的内部 ROM。但是由于使用了存储器 bank,这些设备中 IMS 的设置值与 48KB 产品的相同。

② BANK 寄存器
        Flash ROM 一个 BANK 区域, 包含多个 BANK,由 BANK 选择寄存器指定当前 BANK。
        每个 BANK 大小为 16KB。
