MPAndroidChart开源图表库(二)之折线图

Android开源框架 专栏收录该内容
17 篇文章 1 订阅

承接上一篇文章,请参考http://blog.csdn.net/shineflowers/article/details/44701645

1. 将mpandroidchartlibrary-2-0-8.jar包copy到项目的libs中

2. 定义xml文件


3.  主要Java逻辑代码如下,注释已经都添加上了。

package com.example.mpandroidlinechart;

import java.util.ArrayList;

import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.components.Legend;
import com.github.mikephil.charting.components.Legend.LegendForm;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;

import android.support.v7.app.ActionBarActivity;
import android.graphics.Color;
import android.os.Bundle;

public class MainActivity extends ActionBarActivity {

    private LineChart mLineChart;
//  private Typeface mTf;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mLineChart = (LineChart) findViewById(R.id.spread_line_chart);

//      mTf = Typeface.createFromAsset(getAssets(), "OpenSans-Bold.ttf");

        LineData mLineData = getLineData(36, 100);
        showChart(mLineChart, mLineData, Color.rgb(114, 188, 223));
    }

    // 设置显示的样式
    private void showChart(LineChart lineChart, LineData lineData, int color) {
        lineChart.setDrawBorders(false);  //是否在折线图上添加边框

        // no description text
        lineChart.setDescription("");// 数据描述
        // 如果没有数据的时候,会显示这个,类似listview的emtpyview
        lineChart.setNoDataTextDescription("You need to provide data for the chart.");

        // enable / disable grid background
        lineChart.setDrawGridBackground(false); // 是否显示表格颜色
        lineChart.setGridBackgroundColor(Color.WHITE & 0x70FFFFFF); // 表格的的颜色,在这里是是给颜色设置一个透明度

        // enable touch gestures
        lineChart.setTouchEnabled(true); // 设置是否可以触摸

        // enable scaling and dragging
        lineChart.setDragEnabled(true);// 是否可以拖拽
        lineChart.setScaleEnabled(true);// 是否可以缩放

        // if disabled, scaling can be done on x- and y-axis separately
        lineChart.setPinchZoom(false);//

        lineChart.setBackgroundColor(color);// 设置背景

        // add data
        lineChart.setData(lineData); // 设置数据

        // get the legend (only possible after setting data)
        Legend mLegend = lineChart.getLegend(); // 设置比例图标示,就是那个一组y的value的

        // modify the legend ...
        // mLegend.setPosition(LegendPosition.LEFT_OF_CHART);
        mLegend.setForm(LegendForm.CIRCLE);// 样式
        mLegend.setFormSize(6f);// 字体
        mLegend.setTextColor(Color.WHITE);// 颜色
//      mLegend.setTypeface(mTf);// 字体

        lineChart.animateX(2500); // 立即执行的动画,x轴
      }

    /**
     * 生成一个数据
     * @param count 表示图表中有多少个坐标点
     * @param range 用来生成range以内的随机数
     * @return
     */
    private LineData getLineData(int count, float range) {
        ArrayList<String> xValues = new ArrayList<String>();
        for (int i = 0; i < count; i++) {
            // x轴显示的数据,这里默认使用数字下标显示
            xValues.add("" + i);
        }

        // y轴的数据
        ArrayList<Entry> yValues = new ArrayList<Entry>();
        for (int i = 0; i < count; i++) {
            float value = (float) (Math.random() * range) + 3;
            yValues.add(new Entry(value, i));
        }

        // create a dataset and give it a type
        // y轴的数据集合
        LineDataSet lineDataSet = new LineDataSet(yValues, "测试折线图" /*显示在比例图上*/);
        // mLineDataSet.setFillAlpha(110);
        // mLineDataSet.setFillColor(Color.RED);

        //用y轴的集合来设置参数
        lineDataSet.setLineWidth(1.75f); // 线宽
        lineDataSet.setCircleSize(3f);// 显示的圆形大小
        lineDataSet.setColor(Color.WHITE);// 显示颜色
        lineDataSet.setCircleColor(Color.WHITE);// 圆形的颜色
        lineDataSet.setHighLightColor(Color.WHITE); // 高亮的线的颜色

        ArrayList<LineDataSet> lineDataSets = new ArrayList<LineDataSet>();
        lineDataSets.add(lineDataSet); // add the datasets

        // create a data object with the datasets
        LineData lineData = new LineData(xValues, lineDataSets);

        return lineData;
    }
}

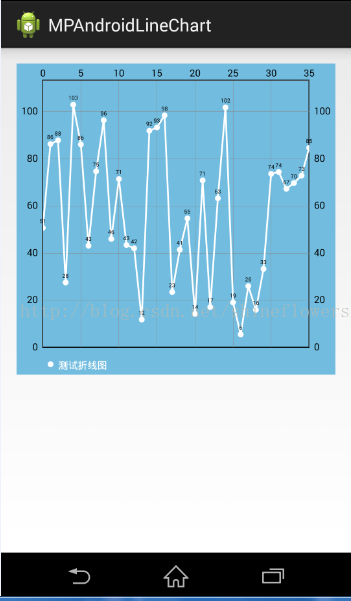

效果图如下:


折线图还有另外一种表现形式,就是折线平滑,然后折线与X轴之间可以任意填充自己想要的颜色,其实就是一些属性设置的问题,代码如下:

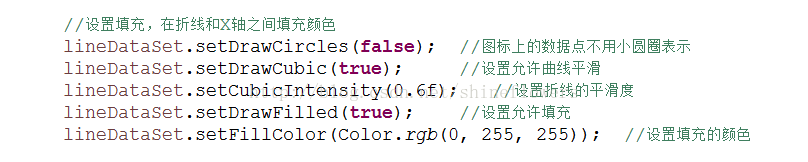

在上面的getLineData()函数中添加自己的设置:

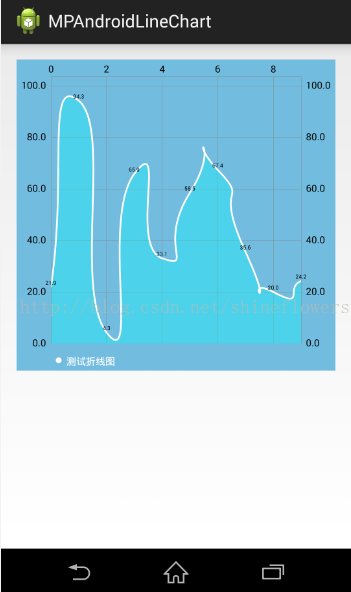

效果图如下:


关于MPAndroidChart填充式的折线图网上的帖子很少,基本没有。这个是自己在网上搜索其他开源图表库,如JFreeChart...加上自己看源码才总结出来的,不知道对不对,但是看效果,基本上没问题。如果大家发现有问题,欢迎大家指正!
