交调失真的意义及矢网实例测量方法
交调失真概述
非线性DUT（例如LNA、PA），当输入多个频率的信号时，各个频谱分量之间会产生互相作用，产生新的频谱分量（频谱再生）；当输入信号足够小放大器工作在线性区，交调失真不会恶化，保持在一个比较均衡的水平；随着输入到DUT的功率的增大，放大器逐渐进入压缩区，交调失真将发生快速恶化。
假设两个频率信号分别是
f
1
f_{1}
f1和
f
2
f_{2}
f2，那么三阶交调分量的频率为
2
f
1
−
f
2
2f_{1} -f_{2}
2f1−f2和
2
f
2
−
f
1
2f_{2} -f_{1}
2f2−f1，并且
2
f
1
−
f
2
2f_{1} -f_{2}
2f1−f2和
2
f
2
−
f
1
2f_{2} -f_{1}
2f2−f1这两个频率紧挨
f
1
f_{1}
f1
f
2
f_{2}

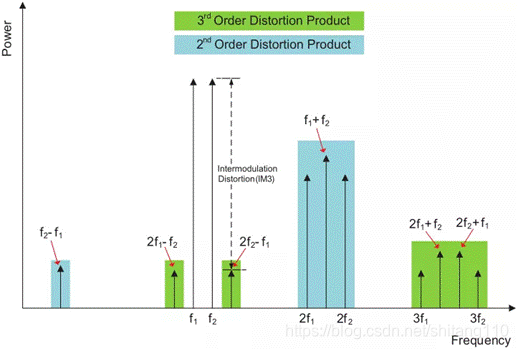

f2，因此会干扰工作带内频率信息，如图1.1所示。而偶次阶交调产生的产物比如
f
2
−
f
1
f_{2} -f_{1}
f2−f1距离主音信号较远，一般不关注偶次交调产物。

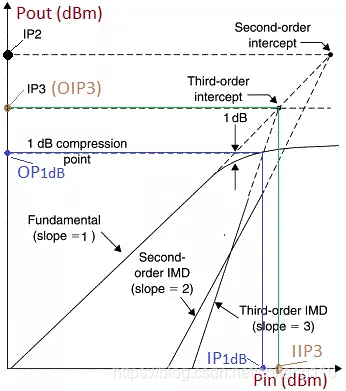

由图1.2可以看出，当主音信号输入功率每增加1dB，3阶交调产物输出功率就会增加3dB，Pin逐渐增加至理想线性Pout虚线延长线与三阶交调信号虚线延长线相交，对应的输出功率为OIP3；此时的IIP3被定义为输入三阶交调截取点（INPUT THIRD-ORDERINTERCEPT POINT），OIP3被定义为输出三阶交调截取点（OUTPUT THIRD-ORDERINTERCEPT POINT）。IP3是工作频率信号在理想线性系统中的输出信号与三阶互调分量幅值相等时的交点，是一个固定点。该点是虚交点，实际系统中无法直接测出，但可以通过相关的测量值计算出来。
交调失真会带来哪些影响？
无线通信系统中，交调失真不仅会影响发射链路的性能，还会影响接收链路的性能。
对于发射链路，非线性最严重的部件非功率放大器莫属，当信号为宽带调制信号时，无论是在信号带宽内还是带宽外，都将会产生比较丰富的交调产物。带外的交调产物将会导致对其它信道的干扰，在通信上通常采用ACLR或者ACPR进行表征，称为邻道泄露比。带内的交调产物将会对信号本身造成干扰，恶化信噪比/ 信干比，通常采用噪声功率比NPR表征，这是卫星通信比较关注的参数。
对于接收链路，主要考虑的是前端低噪声放大器的交调失真，当在信号附近存在比较强的双音或多音干扰时，交调失真产物将会落入信号带内，从而恶化接收机的灵敏度。其中一种非常有针对性的测试项目就是手机“双音灵敏度”，即在相邻信道的位置上存在双音干扰时，测试此时的灵敏度。规范中定义了双音干扰的频点及幅度，要求灵敏度必须要满足一定的要求。这就要求射频前端LNA有比较优异的线性度！
交调失真产生的数学计算
当给放大器输入单音信号(即单频点信号) 时，放大器将输出基频及其谐波分量。当输入双音或多音信号时，放大器的非线性将导致不同频率之间进行组合而产生不同的频率成分，这些称为交调失真产物。
非线性电路的输出信号进行泰勒(Taylor) 级数展开如下：
为简便起见，下面考虑输入信号为等幅双音信号。
v
o
u
t
(
t
)
=
c
0
+
c
1
V
0
(
c
o
s
ω
1
t
+
c
o
s
ω
2
t
)
+
c
2
V
0
2
(
c
o
s
ω
1
t
+
c
o
s
ω
2
t
)
2
+
c
3
V
0
3
(
c
o
s
ω
1
t
+
c
o
s
ω
2
t
)
3
+
⋯
+
c
n
V
0
n
(
c
o
s
ω
1
t
+
c
o
s
ω
2
t
)
n
v_{out} (t)=c_{0} +c_{1 } V_{0} (cos\omega_{1} t+cos\omega_{2} t)+c_{2 } V_{0}^{2} (cos\omega_{1} t+cos\omega_{2} t)^{2}+c_{3 } V_{0}^{3} (cos\omega_{1} t+cos\omega_{2} t)^{3} +\cdots +c_{n } V_{0}^{n} (cos\omega_{1} t+cos\omega_{2} t)^{n}
vout(t)=c0+c1V0(cosω1t+cosω2t)+c2V02(cosω1t+cosω2t)2+c3V03(cosω1t+cosω2t)3+⋯+cnV0n(cosω1t+cosω2t)n
将上式各个分项展开，在众多非线性失真项中，从频谱上看，距离基频信号最近的是差频三阶交调分量：
c
o
s
(
2
ω
1
−
ω
2
)
t
cos(2\omega_{1}-\omega_{2} )t
cos(2ω1−ω2)t和
c
o
s
(
2
ω
2
−
ω
1
)
t
cos(2\omega_{2}-\omega_{1} )t
cos(2ω2−ω1)t。在宽带通信系统中，它们是最容易对信号本身及邻道造成干扰的，而且在交调产物中，三阶交调的幅度又是相对较强的，因此，三阶交调是最受关注的失真项。通常所给出的有源器件的交调失真参数基本都是指三阶交调失真。
那么三阶交调失真是否只有泰勒级数展开中的三阶项产生呢？实际上，除了三阶项会产生外，五阶、七阶等奇数高阶项也可以产生，只是阶数越高，贡献越少。

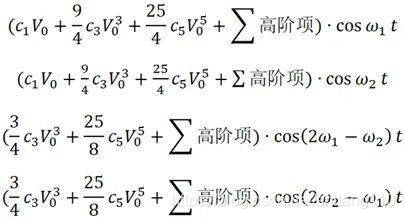

基频和三阶交调失真分量可分别写为
式中，“
Σ
\Sigma
Σ高阶项”是指5阶以上高阶项贡献的分量。阶数越高，常系数
c
i
c_{i}
ci 越小，为了便于分析，可将高次项忽略。
下面分别以
c
o
s
ω
1
t
cos\omega_{1}t
cosω1t和
c
o
s
(
2
ω
1
−
ω
2
)
t
cos(2\omega_{1}-\omega_{2} )t
cos(2ω1−ω2)t两个频率信号为例，讨论其输出功率与输入功率之间的关系。
输入的基频信号功率为:
P
i
n
@
ω
1
=
V
0
2
2
R
=
V
0
2
R
2
P_{in@\omega_{1 } } =\frac{\frac{V_{0} }{\sqrt{2} } ^2}{R} ={\frac{V_{0} }{2R } ^2}
Pin@ω1=R2V02=2RV02
输出的基频信号功率为:
P
o
u
t
@
ω
1
=
1
2
R
⋅
(
c
1
V
0
+
9
4
c
3
V
0
3
+
25
4
c
5
V
0
5
)
2
=
P
i
n
⋅
(
c
1
+
9
4
c
3
V
0
2
+
25
4
c
5
V
0
4
)
2
P_{out@\omega_{1 } } =\frac{1}{2R} \cdot (c_{1} V_{0} +\frac{9}{4} c_{3} V_{0} ^{3} +\frac{25}{4} c_{5} V_{0} ^{5} )^2=P_{in} \cdot (c_{1} +\frac{9}{4} c_{3} V_{0} ^{2} +\frac{25}{4} c_{5} V_{0} ^{4} )^2
Pout@ω1=2R1⋅(c1V0+49c3V03+425c5V05)2=Pin⋅(c1+49c3V02+425c5V04)2
输出的基频信号功率对数表示为：
P
o
u
t
@
ω
1
=
P
i
n
+
20
lg
∣
c
1
∣
P_{out@\omega_{1 } } =P_{in} +20\lg_{}{\left | c_{1} \right | }
Pout@ω1=Pin+20lg∣c1∣
输出的三阶交调信号功率对数表示为：
P
o
u
t
@
（
2
ω
1
−
ω
2
）
=
3
P
i
n
+
20
lg
∣
2
R
⋅
3
4
c
3
∣
P_{out@（2\omega_{1 }-\omega_{2 }） } =3P_{in} +20\lg_{}{\left | 2R\cdot \frac{3}{4} c_{3 } \right | }
Pout@（2ω1−ω2）=3Pin+20lg∣∣2R⋅43c3∣∣
交调失真的测试原理
表征交调失真的参数
- Tone Power
主音调信号输出的功率值，dBm；- Tone Gain
放大器的增益，通过主音Pout、Pin可以计算得到- Intermodulation Distortion
IMD是衡量主音信号与交调产物的差值，IMD越大表明此时交调越小，如图1.1中虚线处，计算公式：
I M D 3 ( d B c ) = P o u t − I M 3 IMD_{3} (dBc)=P_{out} -IM_{3} IMD3(dBc)=Pout−IM3- Intercept Point Parameters

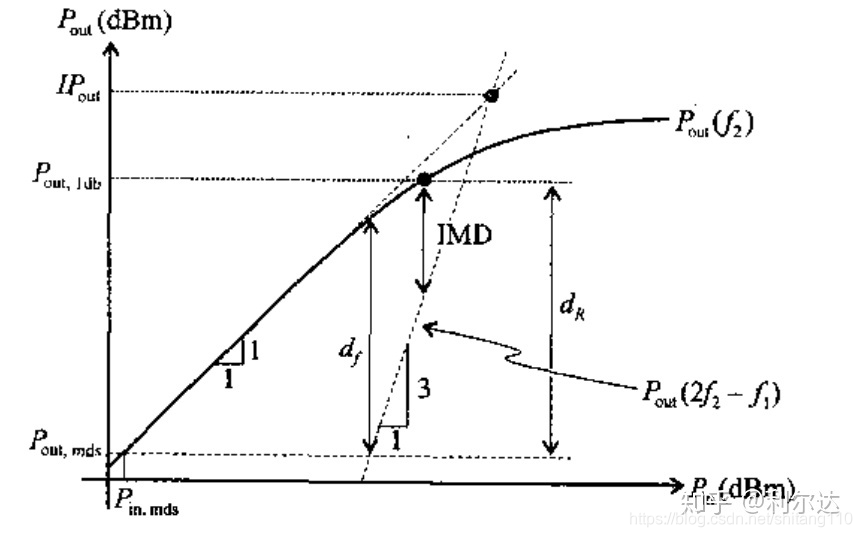

随着主音信号输出功率的增加(图1.1中黑色箭头)，交调产物输出功率以更陡的速率增加(图1.1中蓝色、绿色箭头)。在功率提高到某种程度，交调产物功率将等于主信号的功率，此时的功率等级被称为截距点，但这一般是不可实现的，只能根据线性区测试结果来预测。
OIP3的测试原理
使用1台信号源+频谱仪
通过谐波计算OIP3，该方法使用较少，但计算结果与打入双音信号测量计算出来的结果相同，后面的文章可单独讲解；
使用1台信号源+频谱仪
通过1台信号源调制双音信号，打入DUT，使用频谱仪直接测量IM3计算OIP3
使用2台信号源+频谱仪
通过信号源分别出单音信号再经合路，再进入DUT，使用频谱仪直接测量IM3计算OIP3

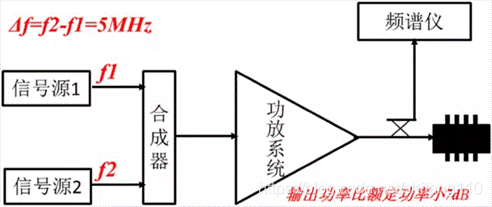

这种测试方法是按照图2.1搭建测试环境，向DUT打入2个单音信号，测出DUT输出端单音信号的幅度和三阶交调产物的幅度，再带入公式计算。
- 利用2个信号源分别输出频率间隔Δf（Δf=5MHz）的两个信号f1和f2，然后这两个信号经过合成器送到DUT，在合路之前最好分别串联一个环形器，减少信号源之间的相互串扰；
- 调节2个信号源使DUT工作在指定的功率下;

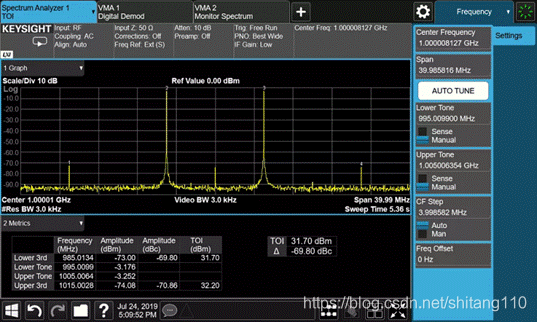

- 观测频谱仪，计算出主音信号幅度和三阶交调产物幅度差值,即IMD3，单位dBc;
- 根据主音信号输出功率和IMD3，计算出OIP3，单位dBm，公式如下：
OIP3= Pout+ IMD3/2
使用矢网测试

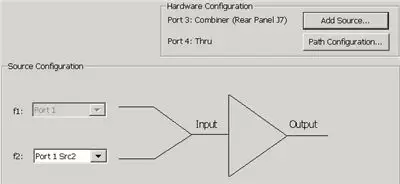

通过矢网的两个内置source分别出单音信号再经过合路，再进入DUT，测量DUT输出端单音信号的幅度和三阶交调产物的幅度由矢网完成，并且矢网可以设置超宽频率超大带宽扫频测试，可快速准确的进行OIP3的频域响应特性测试；

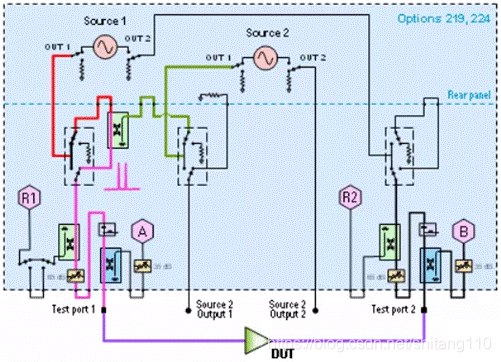

图2.3 为配置PNA来生成两个单音信号，再经过耦合器合路进入DUT；DUT输出端接入矢网接收机，矢网对接收到的信号进行FFT后，即可计算出单音信号的幅度和三阶交调产物的幅度。

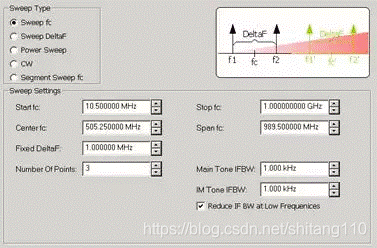

1). 选择sweep fc模式，设置扫描中心频率起始点、截止点和双音信号间隔；

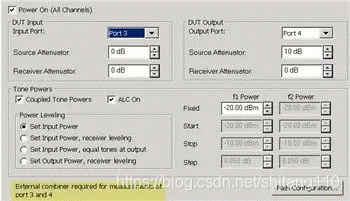

2). 配置配置扫频功率点信息，可以target input功率，也可以target output功率；设置source和receiver衰减器，以提供足够小的DUT输入功率和矢网接收机保护；
3). 调出关注的曲线，一般关注PowerIN、PowerOUT、OIP3_Hi、OIP3_Low、OIP3_Avg、IMD3等曲线；
4). 使用功率计和电子校准件校准；
5). 连接DUT从小信号开始测试。
总结
要得到较准确的OIP3测量结果，需要在测试环境上做以下优化：
使用高质量的信号源
信号源也是由各类有源器件搭建的一台仪表，因此信号源本身也会产生交调；当信号源输出大功率信号时，由于信号源内部一些器件可能进入非线性状态，使输出信号质量大大降低，可能产生杂波或多次谐波，质量差的信号进入DUT，测得的失真信号不能准确的判断是否由DUT产生；因此需选用高质量的信号源，噪声要低。
隔离2个信号源，减小相互干扰
可使用环形器或隔离器等单向器件来隔离两路信号，降低信号源之间的干扰，从而提高整个测试系统的动态范围。
使用线性好的功率合成器
功率合成器也有一定的非线性，当灌入强信号时也会产生同频交调分量；采用阻性功率合成器（威尔金森功分器，-3dB）具有非常大的动态范围，不会产生交调分量，并且各个端口具有良好的匹配性。
使用动态范围大的频谱分析仪
频谱仪测量同时测量较小的交调产物信号和较大的主音信号，因此需选用大动态范围的频谱分析仪。
需判断测试结果的有效性
测试IP3时不能忽略频谱仪的非线性，输入DUT的强单音信号同样会在频谱仪中产生交调分量。当该交调分量较大时就需判断测量到的交调分量主要是DUT产生的还是频谱仪自身产生的，即判断测试结果是否有效。
