1.概述


    本篇文章主要介绍如何使用e2studio的编译调试。

2.调试配置

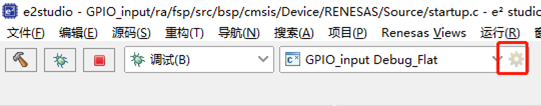

    J-Link调试配置有如下2中方式，可以点击下方齿轮进入。

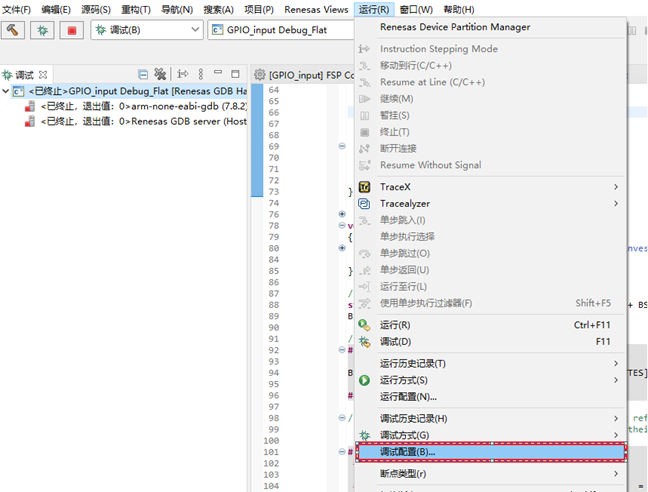

    也可通过点击运行->调试配置进入。

3.启动栏配置

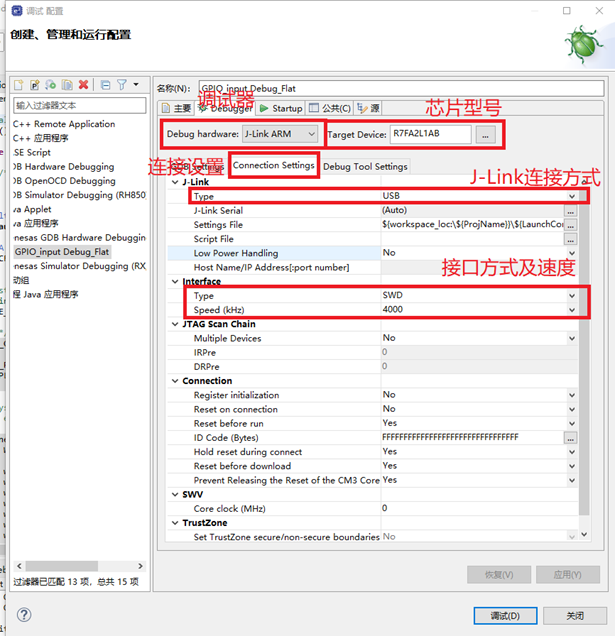

    进入调试配置之后，J-Link调试调试器基本设置如下所示。

4.调试窗口


    启动栏位于e2studio主窗口的工具栏区域。

    接口非常简单，如下所示，用于为选定的启动目标构建和调试。

    构建按钮：加载启动配置。

    调试启动按钮：进入调试模式。

    调试终止按钮：退出调试模式。

5.DEBUG调试按钮

    e2 studio 支持的Debug按键如下所示，标准GDB调试(由Eclipse IDE框架支持):断点，表达式，寄存器，  内存、反汇编和变量，Renesas扩展到标准GDB调试:事件点，IO寄存器和跟踪。

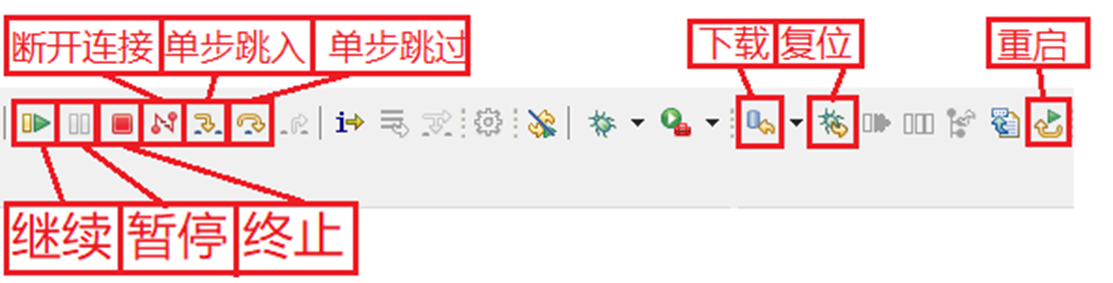

    下面是[Debug]视图中一些有用的按钮。

    继续按钮：点击可以恢复运行。

    暂停按钮：点击可以暂停运行。

    终止按钮：点击可以终止调试。

    断开连接按钮：点击可以断开调试。

    单步跳入按钮：程序向下执行一行（如果当前行有方法调用，这个方法将被执行完毕返回，然后到下一行）。

    单步跳过按钮：程序向下执行一行。如果该行有自定义方法，则运行进入自定义方法（不会进入官方类库的方法）

    下载按钮：点击可以直接将程序下载到开发板上。

    复位按钮：点击可以对开发板进行复位操作，回到电源开启的入口点。

    重启按钮：点击可以重启开发板。

6.中断点调试

    中断点设置如下，设置完毕之后在断电界面下可以查看已经设置的。

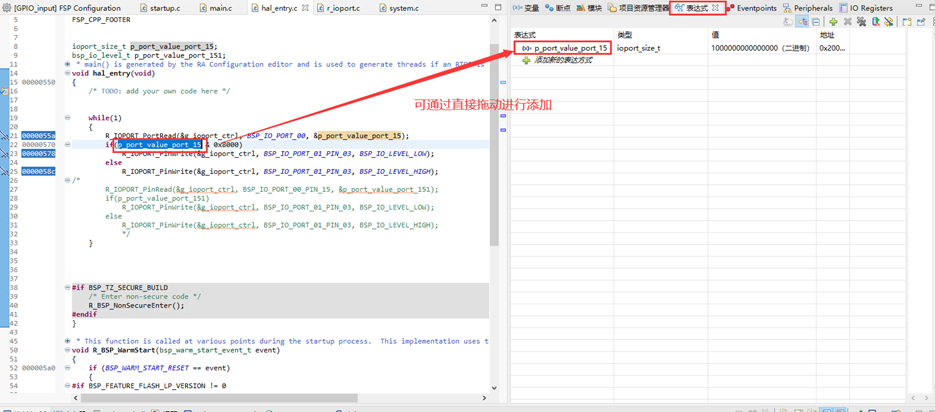

   7.表达式视图

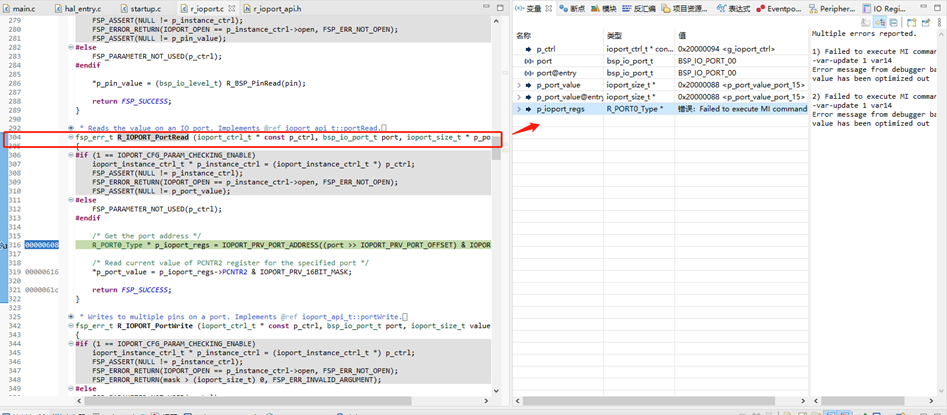

    表达式视图在调试期间监视全局变量、静态变量或局部变量的值。为在所有RX调试器中，这些变量(包括作用域内的局部变量)可以设置为实时刷新，设置选择变量，右键->Real-time Refresh可以切换为实时刷新。

    表达式视图列出了变量信息，当变量改变时候会高亮显示。

8.内存视图

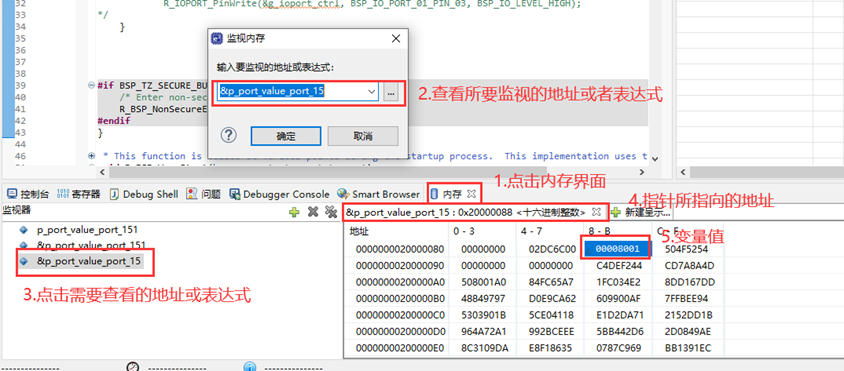

    内存视图允许用户查看和编辑“内存监视器”中的内存。 在这里可以查看寄存器或者变量的值。

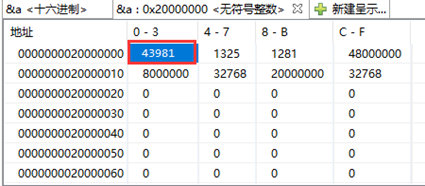

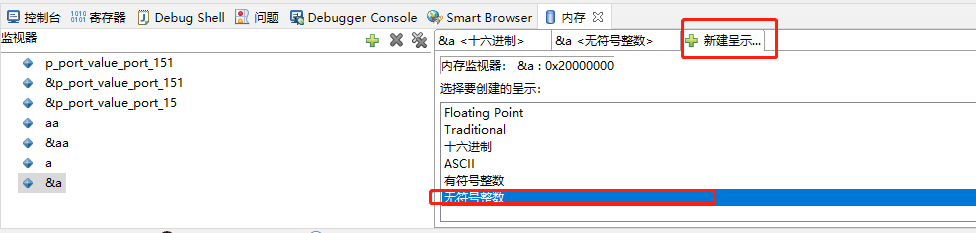

    通过新建呈示可以修改数据的显示方式。

    不同的显示方式。

9.反汇编视图

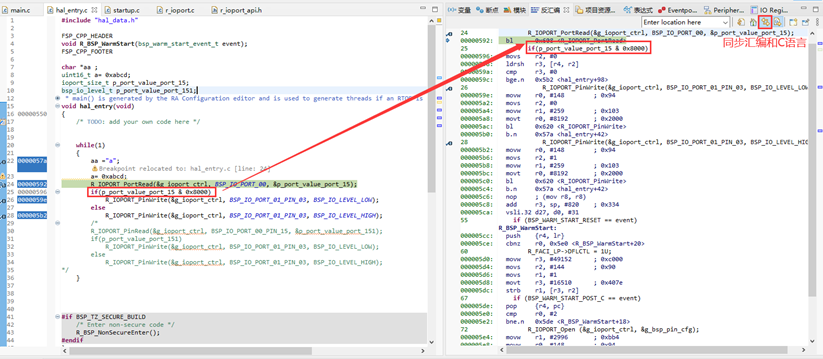

    混合编程模式下可同时查看C代码和汇编代码。

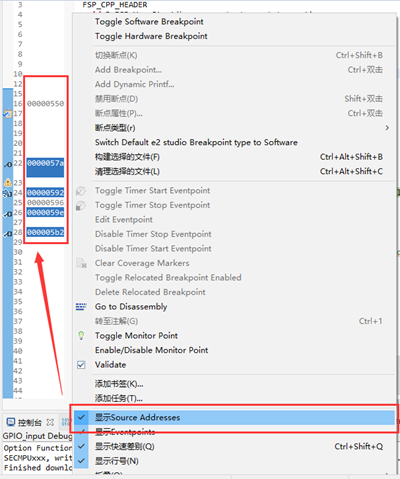

    右键，点击显示Source Addresses，可以显示指令地址。



10.变量视图

    显示当前程序作用域中所有有效的局部变量。

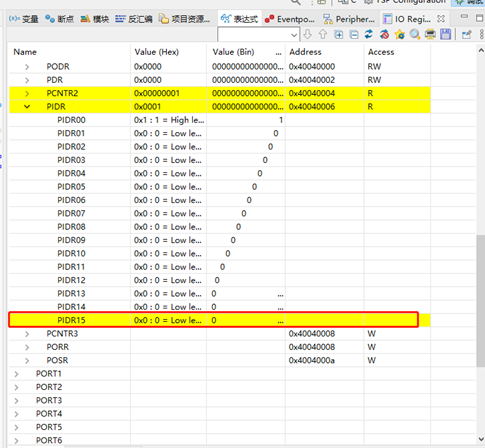

11.IO寄存器视图

    IO寄存器视图在特定于目标的IO文件中定义的寄存器集，包括它们的地址、十六进制和二进制值。 用户可以在这里面查看寄存器变化，当寄存器数值发送变化，同样的也会亮起黄色警告。
