编译子系统通过模块、部件和产品三层配置来实现编译和打包。模块就是编译子系统的一个目标，包括（动态库、静态库、配置文件、预编译模块等）。模块要定义属于哪个部件，一个模块只能归属于一个部件。OpenHarmony使用定制化的Gn模板来配置模块规则，Gn语法相关的基础知识请参考官网手册。

以下是常用的模块配置规则：

# C/C++模板
ohos_shared_library
ohos_static_library
ohos_executable
ohos_source_set

# 预编译模板：
ohos_prebuilt_executable
ohos_prebuilt_shared_library
ohos_prebuilt_static_library

#hap模板
ohos_hap
ohos_app_scope
ohos_js_assets
ohos_resources

#rust模板
ohos_rust_executable
ohos_rust_shared_library
ohos_rust_static_library
ohos_rust_proc_macro
ohos_rust_shared_ffi
ohos_rust_static_ffi
ohos_rust_cargo_crate
ohos_rust_systemtest
ohos_rust_unittest

#其他常用模板
#配置文件
ohos_prebuilt_etc

#sa配置
ohos_sa_profile

ohos开头的模板与内建模板的差异主要在于：推荐使用ohos定制模板。

C/C++模板示例

ohos开头的模板对应的.gni文件路径在：openharmony/build/templates/cxx/cxx.gni。

ohos_shared_library示例

import("//build/ohos.gni")
ohos_shared_library("helloworld") {
  sources = ["file"]
  include_dirs = []             # 如有重复头文件定义，优先使用前面路径头文件
  cflags = []                   # 如重复冲突定义，后面的参数优先生效，也就是该配置项中优先生效
  cflags_c = []
  cflags_cc = []
  ldflags = []                  # 如重复冲突定义，前面参数优先生效，也就是ohos_template中预制参数优先生效
  configs = []
  deps = []                     # 部件内模块依赖

  external_deps = [             # 跨部件模块依赖定义，
  "part_name:module_name",      # 定义格式为 "部件名:模块名称"
  ]                             # 这里依赖的模块必须是依赖的部件声明在inner_kits中的模块

  output_name = [string]        # 模块输出名
  output_extension = []         # 模块名后缀
  module_install_dir = []       # 缺省在/system/lib64或/system/lib下， 模块安装路径，模块安装路径，从system/，vendor/后开始指定
  relative_install_dir = []     # 模块安装相对路径，相对于/system/lib64或/system/lib；如果有module_install_dir配置时，该配置不生效

  part_name = [string]          # 必选，所属部件名称
  output_dir

  # Sanitizer配置，每项都是可选的，默认为false/空
  sanitize = {
    # 各个Sanitizer开关
    cfi = [boolean]               # 控制流完整性检测
    cfi_cross_dso = [boolean]     # 开启跨so调用的控制流完整性检测
    integer_overflow = [boolean]  # 整数溢出检测
    boundary_sanitize = [boolean] # 边界检测
    ubsan = [boolean]             # 部分ubsan选项
    all_ubsan = [boolean]         # 全量ubsan选项
    ...

    debug = [boolean]             # 调测模式
    blocklist = [string]          # 屏蔽名单路径
  }

  testonly = [boolean]
  license_as_sources = []
  license_file = []             # 后缀名是.txt的文件
  remove_configs = []
  no_default_deps = []
  install_images = []
  install_enable = [boolean]
  symlink_target_name = []
  version_script = []
  use_exceptions = []
}

ohos_static_library示例

import("//build/ohos.gni")
ohos_static_library("helloworld") {
  sources = ["file"]            # 后缀名是.c的相关文件
  include_dirs = ["dir"]        # 包含目录
  configs = []                  # 配置
  deps = []                     # 部件内模块依赖
  part_name = [string]          # 部件名称
  subsystem_name = [string]     # 子系统名称
  cflags = []

  external_deps = [             # 跨部件模块依赖定义，
  "part_name:module_name",      # 定义格式为 "部件名:模块名称"
  ]                             # 这里依赖的模块必须是依赖的部件声明在inner_kits中的模块

  lib_dirs = []
  public_configs = []

  # Sanitizer配置，每项都是可选的，默认为false/空
  sanitize = {
    # 各个Sanitizer开关
    cfi = [boolean]               # 控制流完整性检测
    cfi_cross_dso = [boolean]     # 开启跨so调用的控制流完整性检测
    integer_overflow = [boolean]  # 整数溢出检测
    boundary_sanitize = [boolean] # 边界检测
    ubsan = [boolean]             # 部分ubsan选项
    all_ubsan = [boolean]         # 全量ubsan选项
    ...

    debug = [boolean]             # 调测模式
    blocklist = [string]          # 屏蔽名单路径
  }

  remove_configs = []
  no_default_deps = []
  license_file = []             # 后缀名是.txt的文件
  license_as_sources = []
  use_exceptions = []
}

ohos_executable示例

import("//build/ohos.gni")
ohos_executable("helloworld") {
  configs = []                       # 配置
  part_name = [string]               # 部件名称
  subsystem_name = [string]          # 子系统名称
  deps = []                          # 部件内模块依赖

  external_deps = [                  # 跨部件模块依赖定义，
  "part_name:module_name",           # 定义格式为 "部件名:模块名称"
  ]                                  # 这里依赖的模块必须是依赖的部件声明在inner_kits中的模块
  ohos_test = []
  test_output_dir = []

  # Sanitizer配置，每项都是可选的，默认为false/空
  sanitize = {
    # 各个Sanitizer开关
    cfi = [boolean]               # 控制流完整性检测
    cfi_cross_dso = [boolean]     # 开启跨so调用的控制流完整性检测
    integer_overflow = [boolean]  # 整数溢出检测
    boundary_sanitize = [boolean] # 边界检测
    ubsan = [boolean]             # 部分ubsan选项
    all_ubsan = [boolean]         # 全量ubsan选项
    ...

    debug = [boolean]             # 调测模式
    blocklist = [string]          # 屏蔽名单路径
  }

  testonly = [boolean]
  license_as_sources = []
  license_file = []                  # 后缀名是.txt的文件
  remove_configs = []
  static_link = []
  install_images = []
  module_install_dir = []            # 模块安装路径，从system/，vendor/后开始指定
  relative_install_dir = []
  symlink_target_name = []
  output_dir = [directory]           # 存放输出文件的目录
  install_enable = [boolean]
  version_script = []
  use_exceptions = []
}

ohos_source_set示例

import("//build/ohos.gni")
ohos_source_set("helloworld") {
  sources = ["file"]              # 后缀名是.c的相关文件
  include_dirs = []               # 包含目录
  configs = []                    # 配置
  public = []                     # .h类型头文件
  defines = []
  public_configs = []
  part_name = [string]            # 部件名称
  subsystem_name = [string]       # 子系统名称
  deps = []  # 部件内模块依赖

  external_deps = [               # 跨部件模块依赖定义，
  "part_name:module_name",        # 定义格式为 "部件名:模块名称"
  ]                               # 这里依赖的模块必须是依赖的部件声明在inner_kits中的模块

  # Sanitizer配置，每项都是可选的，默认为false/空
  sanitize = {
    # 各个Sanitizer开关
    cfi = [boolean]               # 控制流完整性检测
    cfi_cross_dso = [boolean]     # 开启跨so调用的控制流完整性检测
    integer_overflow = [boolean]  # 整数溢出检测
    boundary_sanitize = [boolean] # 边界检测
    ubsan = [boolean]             # 部分ubsan选项
    all_ubsan = [boolean]         # 全量ubsan选项
    ...

    debug = [boolean]             # 调测模式
    blocklist = [string]          # 屏蔽名单路径
  }

  testonly = [boolean]
  license_as_sources = []
  license_file = []
  remove_configs = []
  no_default_deps = []
  license_file = []               # 后缀名是.txt的文件
  license_as_sources = []
  use_exceptions = []
}

注意：

只有sources和part_name是必选，其他都是可选的；
Sanitizer配置详见：Sanitizer使用说明

预编译模板示例

预编译模板的.gni相关文件路径在：openharmony/build/templates/cxx/prebuilt.gni。

ohos_prebuilt_executable示例

import("//build/ohos.gni")
ohos_prebuilt_executable("helloworld") {
  sources = ["file"]                      # 源
  output = []
  install_enable = [boolean]

  deps = []                               # 部件内模块依赖
  public_configs = []
  subsystem_name = [string]               # 子系统名
  part_name = [string]                    # 部件名

  testonly = [boolean]
  visibility = []

  install_images = []
  module_install_dir = []                 # 模块安装路径，从system/，vendor/后开始指定
  relative_install_dir = []               # 模块安装相对路径，相对于system/etc；如果有module_install_dir配置时，该配置不生效
  symlink_target_name = []


  license_file = []                       # 后缀名是.txt的文件
  license_as_sources = []
}

ohos_prebuilt_shared_library示例

import("//build/ohos.gni")
ohos_prebuilt_shared_library("helloworld") {
  sources = ["file"]                   # 一般是后缀为.so的文件
  output = []
  install_enable = [boolean]

  deps = []                            # 部件内模块依赖
  public_configs = []
  subsystem_name = [string]            # 子系统名
  part_name = [string]                 # 部件名

  testonly = [boolean]
  visibility = []

  install_images = []
  module_install_dir = []              # 模块安装路径，从system/，vendor/后开始指定
  relative_install_dir = []            # 模块安装相对路径，相对于system/etc；如果有module_install_dir配置时，该配置不生效
  symlink_target_name = [string]


  license_file = [string]              # 后缀名是.txt的文件
  license_as_sources = []
}

ohos_prebuilt_static_library示例

import("//build/ohos.gni")
ohos_prebuilt_static_library("helloworld") {
  sources = ["file"]               # 一般是后缀为.so的文件
  output = []

  deps = []                        # 部件内模块依赖
  public_configs = []
  subsystem_name = [string]        # 子系统名
  part_name = [string]             # 部件名

  testonly = [boolean]
  visibility = []

  license_file = [string]          # 后缀名是.txt的文件
  license_as_sources = []
}

注意：只有sources和part_name是必选，其他都是可选的。

Hap模板

hap模板详见： HAP编译构建指导

Rust模板

rust模板详见： Rust模块配置规则和指导

其他常用模板

ohos_prebuilt_etc示例：

import("//build/ohos.gni")
ohos_prebuilt_etc("helloworld") {
  # ohos_prebuilt_etc模板最常用属性:
  sources = ["file"]
  module_install_dir = []                  # 模块安装路径，从system/，vendor/后开始指定
  subsystem_name = [string]                # 子系统名
  part_name = [string]                     # 必选，所属部件名称
  install_images = []
  relative_install_dir = []                # 模块安装相对路径，相对于system/etc；如果有module_install_dir配置时，该配置不生效

  # ohos_prebuilt_etc模板不常用属性:
  deps = []                                # 部件内模块依赖
  testonly = [boolean]
  visibility = []
  public_configs = []
  symlink_target_name = [string]
  license_file = [string]
  license_as_sources = []
}

ohos_sa_profile示例：

import("//build/ohos.gni")
ohos_sa_profile("helloworld") {
  sources = [".xml"]                   # xml文件
  part_name = [string]                 # 部件名
  subsystem_name = [string]            # 子系统名
}

注意：只有sources和part_name是必选，其他都是可选的。

新增并编译模块

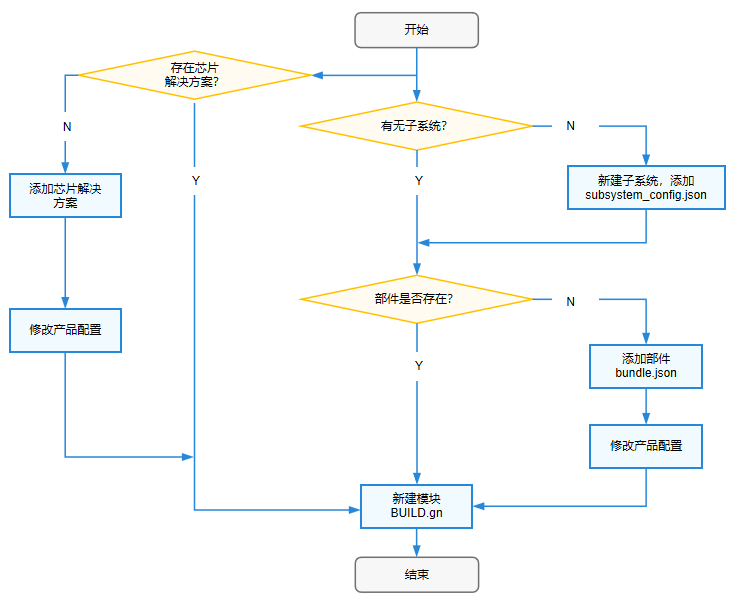

新建模块可以分为以下三种情况。主要的添加逻辑如下面的流程图所示，若没有子系统则需新建子系统并在该子系统的部件下添加模块，若没有部件则需新建部件并在其中添加模块，否则直接在原有部件中添加模块即可，需要注意的是芯片解决方案作为特殊部件是没有对应子系统的。

在原有部件中添加一个模块
新建部件并在其中添加模块
新建子系统并在该子系统的部件下添加模块

在原有部件中添加一个模块

在模块目录下配置BUILD.gn，根据模板类型选择对应的gn模板。

修改bundle.json配置文件。

{
   "name": "@ohos/<component_name>",                         # HPM部件英文名称，格式"@组织/部件名称"
   "description": "xxxxxxxxxxxxxxxxxxx",                     # 部件功能一句话描述
   "version": "3.1",                                         # 版本号，版本号与OpenHarmony版本号一致
   "license": "MIT",                                         # 部件License
   "publishAs": "code-segment",                              # HPM包的发布方式，当前默认都为code-segment
   "segment": {
       "destPath": "third_party/nghttp2"
   },                                                        # 发布类型为code-segment时为必填项，定义发布类型code-segment的代码还原路径（源码路径）
   "dirs": {},                                               # HPM包的目录结构，字段必填内容可以留空
   "scripts": {},                                            # HPM包定义需要执行的脚本，字段必填，值非必填
   "licensePath": "COPYING",
   "readmePath": {
       "en": "README.rst"
   },
   "component": {                                            # 部件属性
       "name": "<component_name>",                           # 部件名称
       "subsystem": ,                                        # 部件所属子系统
       "syscap": [],                                         # 部件为应用提供的系统能力
       "features": [],                                       # 部件对外的可配置特性列表，一般与build中的sub_component对应，可供产品配置
       "adapted_system_type": [],                            # 轻量(mini)小型(small)和标准(standard)，可以是多个
       "rom": "xxxKB"                                        # ROM基线，没有基线写当前值
       "ram": "xxxKB",                                       # RAM基线，没有基线写当前值
       "deps": {
           "components": [],                                 # 部件依赖的其他部件
           "third_party": []                                 # 部件依赖的三方开源软件
       },

       "build": {                                            # 编译相关配置
           "sub_component": [
               "//foundation/arkui/napi:napi_packages",      # 原有模块1
               "//foundation/arkui/napi:napi_packages_ndk"   # 原有模块2
               "//foundation/arkui/napi:new"                 # 新增模块new
           ],                                                # 部件编译入口，模块在此处配置
           "inner_kits": [],                                 # 部件间接口
           "test": []                                        # 部件测试用例编译入口
       }
   }
}

注意：无论哪种方式该bundle.json文件均在对应子系统所在文件夹下。

成功添加验证：编译完成后打包到image中去，生成对应的so文件或者二进制文件。

新建部件并在其中添加一个模块

在模块目录下配置BUILD.gn，根据模板类型选择对应的gn模板。这一步与在原有部件中添加一个模块的方法基本一致，只需注意该模块对应BUILD.gn文件中的part_name为新建部件的名称即可。
新建一个bundle.json文件，bundle.json文件均在对应子系统所在文件夹下。

在vendor/{product_company}/{product-name}/config.json中添加对应的部件，直接添加到原有部件后即可。

 "subsystems": [
      {
        "subsystem": "部件所属子系统名",
        "components": [
          { "component": "部件名1", "features":[] },         # 子系统下的原有部件1
          { "component": "部件名2", "features":[] },         # 子系统下的原有部件2
          { "component": "部件名new", "features":[] }        # 子系统下的新增部件new
        ]
      },
      .
 ]

成功添加验证：编译完成后打包到image中去，生成对应的so文件或者二进制文件。

新建子系统并在该子系统的部件下添加模块

在模块目录下配置BUILD.gn，根据模板类型选择对应的gn模板。这一步与新建部件并在其中添加模块中对应的步骤并无区别。
在新建的子系统目录下每个部件对应的文件夹下创建bundle.json文件，定义部件信息。这一步与新建部件并在其中添加模块中对应的步骤并无区别。

修改build目录下的subsystem_config.json文件。

{
 "子系统名1": {                     # 原有子系统1
   "path": "子系统目录1",
   "name": "子系统名1"
 },
  "子系统名2": {                    # 原有子系统2
   "path": "子系统目录2",
   "name": "子系统名2"
 },
 "子系统名new": {                   # 新增子系统new
   "path": "子系统目录new",
   "name": "子系统名new"
 },

}

该文件定义了有哪些子系统以及这些子系统所在文件夹路径，添加子系统时需要说明子系统path与name，分别表示子系统路径和子系统名。

在vendor/{product_company}/{product-name}目录下的产品配置如product-name是hispark_taurus_standard时，在config.json中添加对应的部件，直接添加到原有部件后即可。

"subsystems": [
  {
    "subsystem": "arkui",                      # 原有的子系统名
    "components": [                            # 单个子系统下的所有部件集合
      {
        "component": "ace_engine_standard",    # 原有的部件名
        "features": []
      },
      {
        "component": "napi",                   # 原有的部件名
        "features": []
      }
       {
        "component": "component_new1",         # 原有子系统新增的的部件名component_new1
        "features": []
      }
   ]
  },
  {
    "subsystem": "subsystem_new",              #  新增的子系统名
    "components": [
      {
        "component": "component_new2",         # 新增子系统新增的的部件名component_new2
        "features": []
      }
    ]
  },

 ]

成功添加验证：编译完成后打包到image中去，生成对应的so文件或者二进制文件。

编译模块

主要有两种编译方式，命令行方式和hb方式，这里以命令行方式为例。

模块可以使用“--build-target 模块名"单独编译，编译命令如下：

./build.sh --build-target 模块名

也可以编译相应产品，以编译hispark_taurus_standard为例，编译命令如下：

./build.sh --product-name hispark_taurus_standard --build-target 模块名 --ccache

还可以编译模块所在的部件：

./build.sh --product-name hispark_taurus_standard --build-target musl --build-target 模块名 --ccache

最后

有很多小伙伴不知道学习哪些鸿蒙开发技术？不知道需要重点掌握哪些鸿蒙应用开发知识点？而且学习时频繁踩坑，最终浪费大量时间。所以有一份实用的鸿蒙（HarmonyOS NEXT）资料用来跟着学习是非常有必要的。

这份鸿蒙（HarmonyOS NEXT）资料包含了鸿蒙开发必掌握的核心知识要点，内容包含了（ArkTS、ArkUI开发组件、Stage模型、多端部署、分布式应用开发、音频、视频、WebGL、OpenHarmony多媒体技术、Napi组件、OpenHarmony内核、Harmony南向开发、鸿蒙项目实战等等）鸿蒙（HarmonyOS NEXT）技术知识点。

希望这一份鸿蒙学习资料能够给大家带来帮助，有需要的小伙伴自行领取，限时开源，先到先得~无套路领取！！

如果你是一名有经验的资深Android移动开发、Java开发、前端开发、对鸿蒙感兴趣以及转行人员，可以直接领取这份资料

获取这份完整版高清学习路线，请点击→纯血版全套鸿蒙HarmonyOS学习资料

鸿蒙（HarmonyOS NEXT）最新学习路线

HarmonOS基础技能

HarmonOS就业必备技能
HarmonOS多媒体技术

鸿蒙NaPi组件进阶

HarmonOS高级技能

初识HarmonOS内核
实战就业级设备开发

有了路线图，怎么能没有学习资料呢，小编也准备了一份联合鸿蒙官方发布笔记整理收纳的一套系统性的鸿蒙（OpenHarmony ）学习手册（共计1236页）与鸿蒙（OpenHarmony ）开发入门教学视频，内容包含：ArkTS、ArkUI、Web开发、应用模型、资源分类…等知识点。

获取以上完整版高清学习路线，请点击→纯血版全套鸿蒙HarmonyOS学习资料
