本文档详细介绍了NR物理层，包括层1的基本描述，如多址接入、物理信道和调制、信道编码等。物理层与MAC和RRC层交互，使用OFDM和DFT-s-OFDM作为多址接入方案，并支持FDD和TDD。此外，还涵盖了物理层的信道编码方法，如准循环LDPC码和极化编码，以及物理层涉及的小区搜索、功率控制等过程。
1，General description of layer 1（层1的基本型描述）
1.1 Relation to other layers（和其他层的关系）
1.1.1 General protocol architecture（一般协议体系结构）

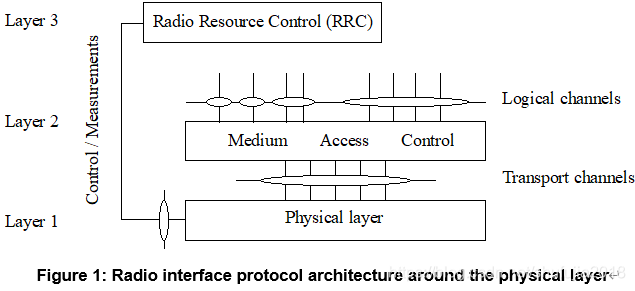

图1显示了围绕物理层(第一层)的NR无线电接口协议体系结构。
物理层接口第二层的介质访问控制(MAC)子层和第三层的无线电资源控制(RRC)层。不同层/子层之间的圆圈表示服务访问点(sap)。
物理层为MAC提供一个传输通道。传输通道的特征是信息如何在无线电接口上传输。MAC为第二层的无线链路控制(RLC)子层提供不同的逻辑通道。逻辑通道的特征是所传输的信息的类型。
1.2，General description of layer 1（层1的基本型描述）
1.2.1 多址接入：
NR物理层的多址接入方案是基于带循环前缀的正交频分复用(OFDM)。对于上行链路，也支持带有CP的离散傅里叶变换-扩展- ofdm (DFT-s-OFDM)。为了支持成对和非成对频谱传输，需要使能FDD (Frequency Division Duplex)和TDD (Time Division Duplex)。
第一层基于资源块以一种不考虑带宽的方式定义，允许NR第一层适应各种频谱分配。一个资源块以给定的子载波间隔跨越12个子载波。
无线电帧的持续时间为10ms，由10个子帧组成，子帧持续时间为1ms。子帧由一个或多个相邻槽组成，每个相邻槽具有14个相邻符号。
1.2.2 物理信道和调制：
The physical channels defined in the downlink are:
- the Physical Downlink Shared Channel (PDSCH),
- the Physical Downlink Control Channel (PDCCH),
- the Physical Broadcast Channel (PBCH),
The physical channels defined in the uplink are:
- the Physical Random Access Chan
