3GPP协议学习-TS 38.211-NR；物理信道与调制

1，Frame structure and physical resources（框架结构和物理资源）

1.1 General

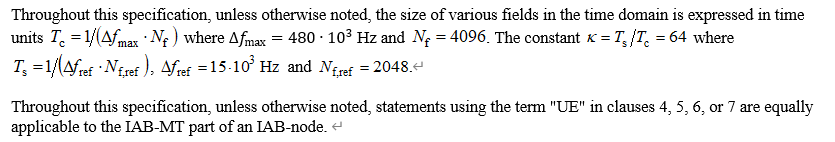

在本规范中，除非另有说明，时间域中各个字段的大小都以时间单位表示：

  .......................................................①

....................................................②

.....................................................................③

由②③可得 Tc = 1/(4096*480*1000)s

另外：



所以Ts= 1/(2048*15*1000)s. 常量K = (4096*480)/(15*2048)=32*2=64

1.2  Numerologies

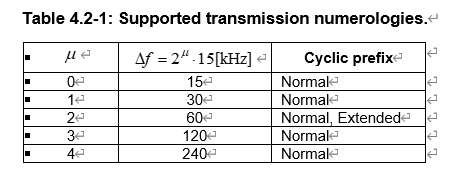

Multiple OFDM numerologies are supported as given by Table 4.2-1 where μ  and the cyclic prefix for a downlink or uplink bandwidth part are obtained from the higher-layer parameters subcarrierSpacing and cyclicPrefix, respectively ,

参数μ由高层参数 subcarrierSpacing （子载波间隔）控制，Cyclic prefix 循环前缀由参数cyclicPrefix控制。

目前运营商现网配置的μ=1 也就是子载波间隔为30KHZ

1.3 Frame structure (帧结构)

1.3.1 帧和子帧

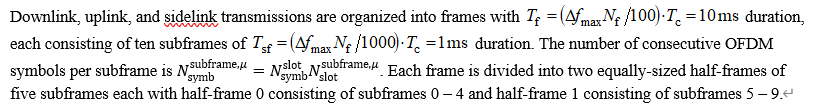

在上行下行和旁链传输上，帧发送周期为10ms，一共分为10个子帧，每个子帧周期为1ms.

每个帧又分为全等的两个半帧，Half-frame 0包含0-4 这5个子帧， Half-frame 1 包含5-9这5个子帧.

每个子帧上的连续的OFDM符号数量是

从UE发起的上行帧传输要比下行帧要早，msgA传输的时候，Nta =0

时间提前量TA（Timing Advance）的作用是为了补偿电波传输延迟,而根本目的则是为了提高信道编解码效率。
