一.PCIe 概述

 1.1 PCIe 特征

         PCIe 的英文全称是Peripheral Component Interconnect Express，是由PCI总线拓展而来，下面是PCIe总线的重要特征。

（1）全双工点对点串行连接。

        全双工是指连接的双方可以同时接收和发送，并且互不干扰。

        串行连接是指其通过高速差分信号对（Serial Differential Pair） 逐位传输数据的通信方式，相对于并行传输方式，具有抗共模噪声强、速率可拓展（提升通道数或每通道的速率）、布线相对简单的优势。

点对点是指该条总线上只有收发双方，所以可以独占总线的带宽。

（2）灵活的link位宽

        PCIe的连接可以是x1、x2、x4、x8、x12、x16、x32，x12和x32市面上用的比较少。这里的xN是指每个连接有多少组差分对，比如x2是指两组，而每组由发送和接收2个差分对组成，所以一共有4个差分对。xN里的这个N是多少，就代表了这个link有N个lanes。

（3）灵活的link速率

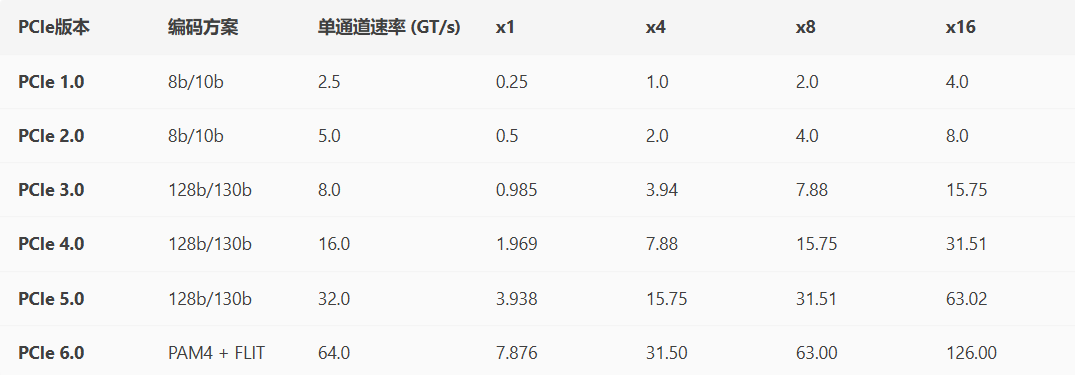

        PCIe连接的线速率有很多种，跟PCIe协议的代别有关。目前市面上3.0居多，已经可以满足大部分应用的需求，而4.0以上线速率非常高，对板材的质量要求很苛刻，所以价格昂贵。

带宽的计算方式，Bandwidth = 线速率 x lane数 x 编码效率

例如PCIe 2.0 x4 的单向（发送或接收）有效带宽为 5GT/s x 4 x 0.8(8b/10b编码) = 16Gbit/s = 2 GB/s。

1.2 拓扑结构

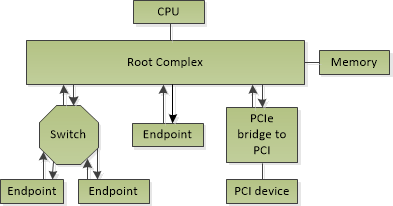

         PCIe的拓扑结构里主要有四种类型，根复合体（Root Complex）、交换机（Switch）、端点设备（Endpoint）和桥（PCIe bridge）。

        根复合体（Root Complex，简称RC） 是连接CPU与PCIe设备的核心枢纽，承担着拓扑起点、协议转换和系统管理等关键作用。

        Switch（交换机） 的作用是扩展PCIe通道并智能管理数据流，类似于网络交换机在以太网中的角色。

        Endpoint是指直接执行特定功能的终端设备，它是PCIe拓扑结构中的数据生产者或消费者，与根复合体（Root Complex）或交换机（Switch）通信，比如数据采集卡、网卡、FPGA、GPU、USB控制器等。

        Bridge（桥） 的作用是 连接不同总线协议或拓扑域，实现设备间的兼容性和数据转发，比如PCIe to PCI 桥，可以兼容旧的PCI设备。

1.3 lane数和线速率协商

        有的时候我们一个x16的插槽插上了一个x8的卡，那么它们lane数和线速率具体的协商结果是怎样的呢？主要遵循一下几个规则。

（1）最大lane数不超过插槽的物理限制

        比如一个插槽是x8的，那么最多只能插x8的卡，因此能够运行的最大lane数就是8。

（2）实际lane数和运行模式有关

        比如一个x16插槽运行在x4，如果插入一个x8的卡，那么实际运行也是x4，但如果插入一个x2的卡，那么最终协商结果运行在x2模式下。

（3）实际运行线速率由两者共同支持的最低版本决定

        PCIe2.0的卡槽和PCIe3.0的卡，最终协商速率为5GT/s，PCIe4.0的卡槽和PCIe2.0的卡，协商结果依旧为5GT/s。

1.4线序和极性

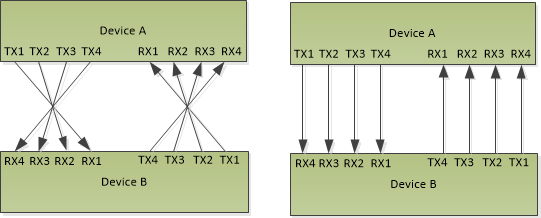

        发送和接收方之间连接的lanes线序可以翻转，即图中两种方式的连接都可行，这样的好处是使布局布线更加方便，不用交叉，通常交叉意味着PCB层数需要更多，增加成本，也不利于信号完整性。

        同样是为了布局布线方便，每个lane之间的极性也可以翻转，每条lane都必须在训练阶段独立的支持极性的自动检测和纠正。和lane线序不同的是，极性自动翻转是PCIe设备必须支持的。

1.5接口类型

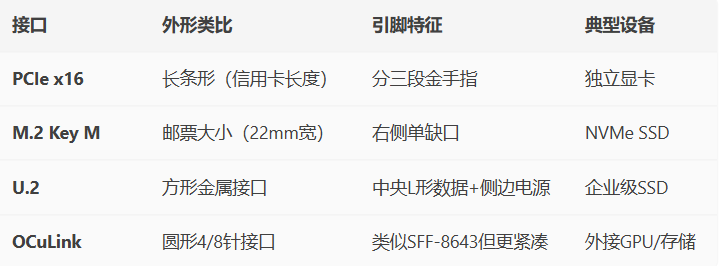

        目前PCIe的接口类型主要有以下几类。 金手指就是插槽类型的接口主要在台式机里比较常见，M.2、U.2接口常见于SSD设备。

 各种PCIe接口图片如下所示：

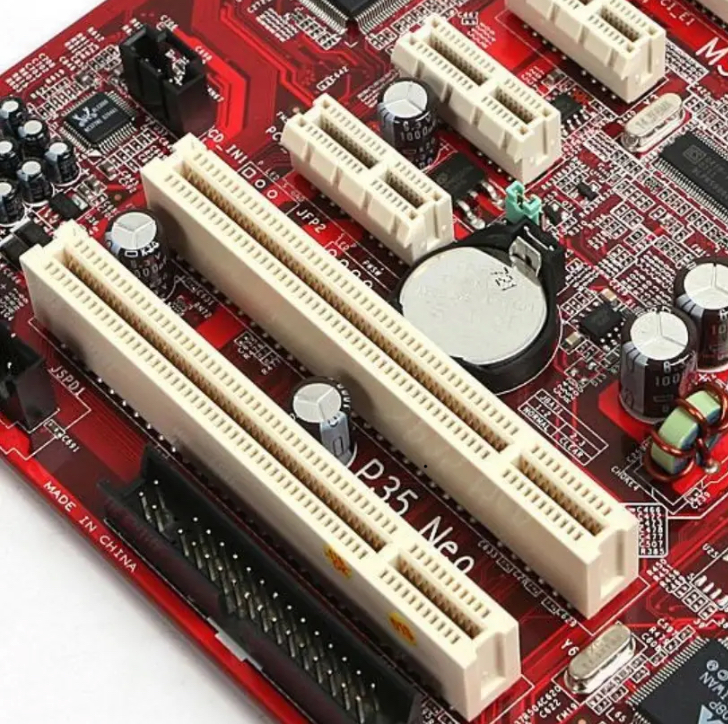

PCIe插槽（金手指）

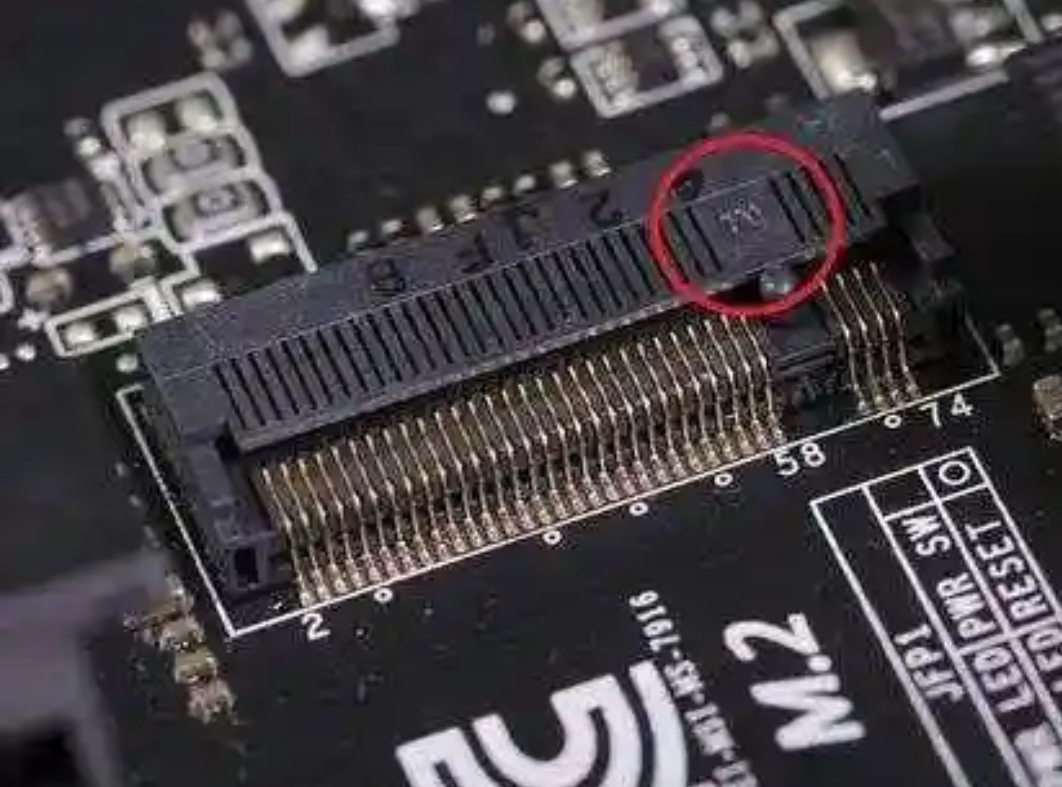

M.2接口

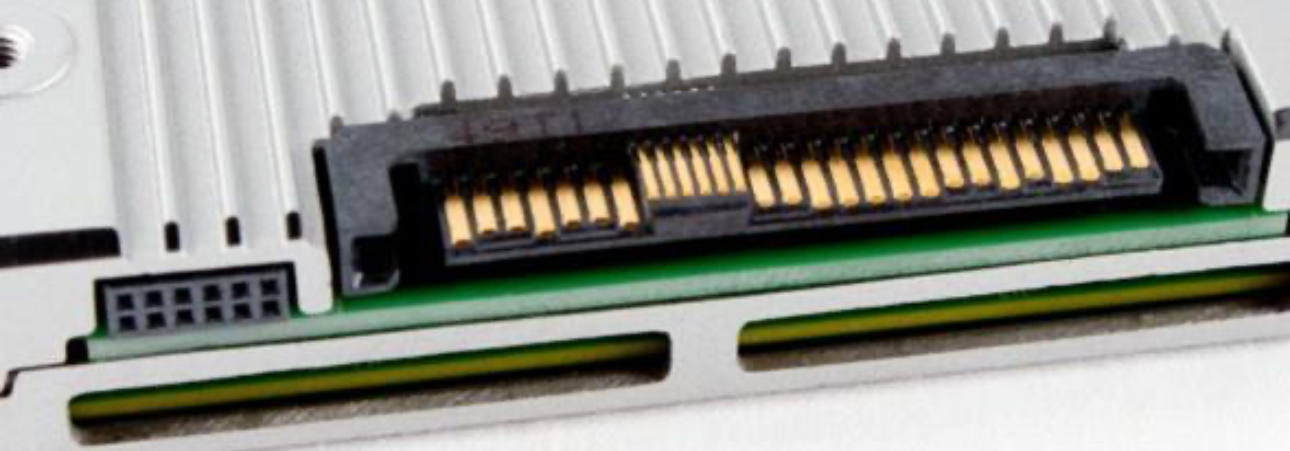

U.2接口
