DM6467 上电启动流程

1        DM6467启动流程

在移植U-Boot之前，首先需要了解DM6467的启动流程，知道U-Boot在系统启动过程中的位置及作用。DM6467标准的启动过程如图 1‑1所示，主要包括四个步骤：RBL（ROM BootLoader）→UBL（User Boot Loader）→U-Boot →Linux内核。

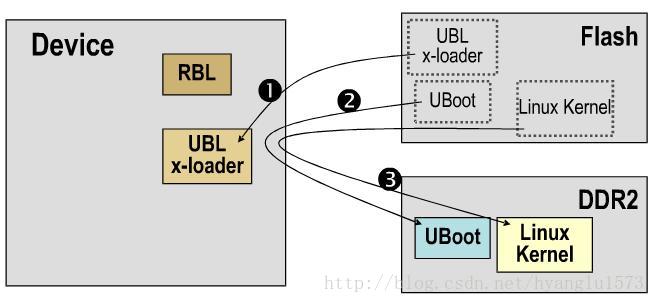

图1‑1 DM6467启动流程

系统上电时，首先运行的是RBL。RBL是固化在片内ROM的，所以用户不能修改，并且功能比较弱。RBL根据开发板上拨码开关的值来确定下一阶段的启动方式，它支持NAND、UART和HPI三种启动方式。我们开发板上使用的是NAND启动，所以RBL负责将NAND Flash中的UBL复制到片内RAM，然后转到UBL执行。当RBL启动之后，其实就可以直接运行应用程序了，但是如果要进行嵌入式系统开发，也即要移植嵌入式操作系统，那么就需要下一阶段的bootloader，这里使用的是UBL。

UBL又称为2nd stagebootloader（第二阶段的bootloader），它主要负责初始化串口、PLL和DDR2 SDRAM，然后根据用户设定来选择下一阶段启动方式。UBL支持NOR、NAND、PCI和UART启动模式，我们选用的是NAND启动，所以UBL负责将NAND中的U-Boot复制到DDR2中，然后转到U-Boot执行。由于RBL没有初始化DDR2，UBL是复制到片内RAM执行的，而DM6467的片内RAM只有32K，但U-Boot的bin文件一般都是100K以上，所以系统需要使用第二阶段的UBL来初始化DDR2，然后将U-Boot复制到DDR2上运行。

RBL应该是不能boot这么大的uboot的，所以需要UBL。UBL从NAND flash读取uboot（需要我们先烧写到nand中），然后将uboot复制到DDR的相关地址上，然后把uboot给boot起来。

根据TI davinci RBL的规定，不同型号的NAND Flash，UBL保存的地址是不同的，512字节PAGE的NAND，保存的地址是：0x000040000；2048字节page的NAND，保存的地址是：0x00020000.

TI官方提供了标准的UBL源文件和bin文件，兼容性很强，可以直接用于我们的开发板，不过，也可以根据我们的实际需要在其基础上进行一定修改。

第三阶段的U-Boot主要用于建立内存映射以及堆栈、初始化主要功能模块和复制Linux内核到DDR2，然后传递一些参数给内核，最后转到内核运行。由于这部分与实际的开发板联系紧密，而不同开发板总有些差别，所以需要根据实际情况来修改标准的U-Boot源文件以适应硬件参数。

 U-Boot简介

U-Boot（UniversalBootloader）是一种广泛用于嵌入式设备的开源bootloader。U-Boot支持许多系统架构，包括PPC、ARM、MIPS、AVR32、X86、68K、Nios和MicroBlaze等。U-Boot也支持各种类型的文件系统，包括Cramfs、ext2、FAT、FDOS、JFFS2、RegisFS和UBIFS等。U-Boot还支持不同类型操作系统，包括NetBSD,、VxWorks、QNX、RTEMS、ARTOS、LynxOS和Linux等。

U-Boot源码可以在其官网http://www.denx.de/wiki/U-Boot/下载，U-Boot版本更新比较快，在U-Boot-2009.08版本及之前的版本中不支持DM646x系列SOC，只有对TI的DaVinci系列开发板的通用支持，在U-Boot-2009.08之后的所有版本都有专门的对DM646x系列SOC的支持，使用这些版本的U-Boot进行移植时可以减少一定工作量。在本文的以下部分，所有的分析及移植过程都是基于U-Boot-2009.08。
