51单片机架构与汇编指令

一、Proteus8软件的安装

Proteus使用教程并仿真51程序——LED流水灯_电阻的英语-CSDN博客

二、汇编指令点亮一个LED灯

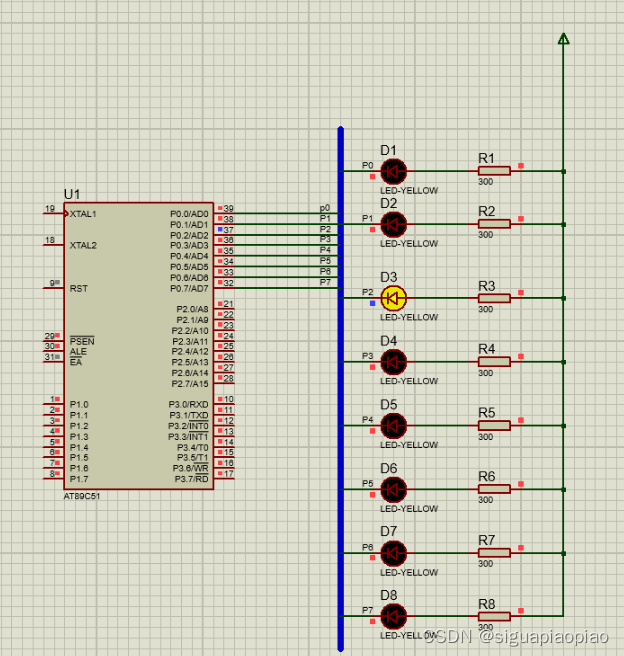

1.Protues设计电路图

在这里插入图片描述

三、LED流水灯

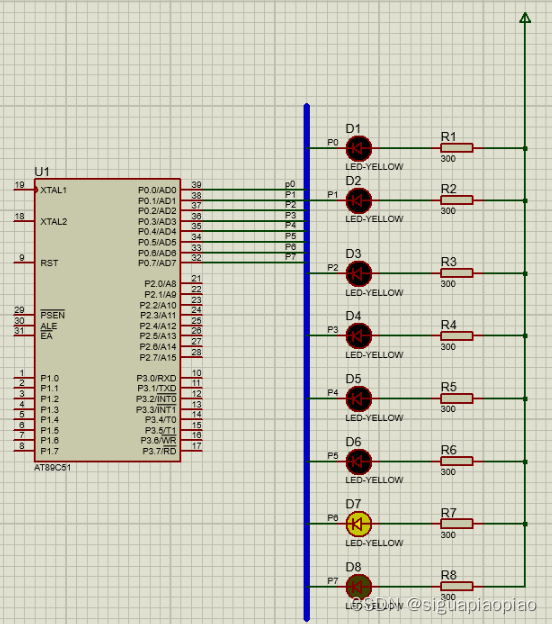

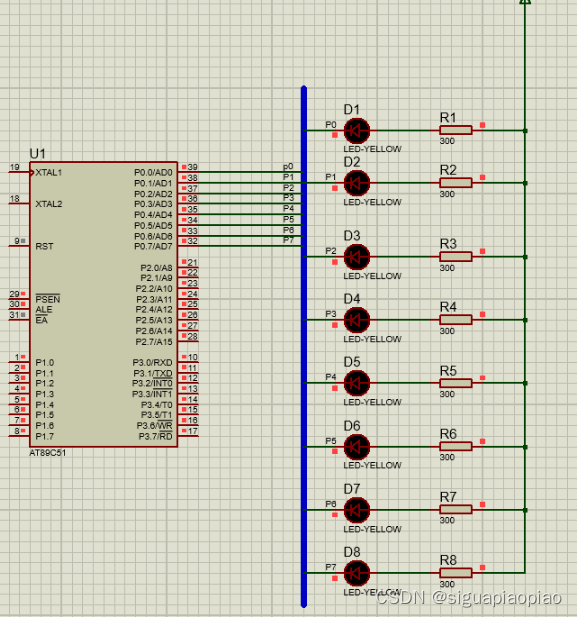

1.Protues设计电路图

在这里插入图片描述

2.Keil软件设计汇编语言

ORG 0000H ；将程序起始地址设置为0000H
LJMP MAIN ；跳转指令，跳转到主程序入口

ORG 0030H            ；将程序起始地址设置为0030H
MAIN:
MOV A,#0FEH          ；将A寄存器设置为11111110
LOOP:
MOV P0,A             ； 将A寄存器的值输出到P0口

RL A                 ；左循环移位A寄存器，实现流水灯效果，从上至下亮灯
LCALL DELAY          ；延时函数
CJNE A,#0FEH,LOOP
MOV A,#0BFH          ；将A寄存器设置为10111111
LOOP1:
MOV P0,A             ； 将A寄存器的值输出到P0口
RR A                 ；右循环移位A寄存器，实现流水灯效果，从下至上亮灯
LCALL DELAY          ；延时函数
CJNE A,#7FH,LOOP1
MOV A,#0FDH          ；将A寄存器设置为11111101
SJMP LOOP            ; 无条件跳转到LOOP标签，实现循环

DELAY:
MOV R7,#240          ；初始化R7为240
D1:
MOV R6,#240          ；初始化R6为240
DJNZ R6,$            ；R6递减
DJNZ R7,D1
RET                  ；结束延时
END                  ；结束程序

3.Keil软件设计C语言

#include <reg51.h>
#include <intrins.h>
void delay_ms(int a) //延时函数的设计
{
int i,j;
for(i=0;i<a;i++)
{
for(j=0;j<1000;j++)
nop(); //用于延时的空指令

	}
}

void main(void)
{
	while(1)
	{
		P0=0xfe;     //P0口输出1111 1110，点亮最低位LED灯
		delay_ms(10);//延时操作
		P0=0xfd;     //P0口输出1111 1101，点亮第二个LED灯
		delay_ms(10);//延时操作
		//以下重复操作
		P0=0xfb;
		delay_ms(10);
		P0=0xf7;
		delay_ms(10);
		P0=0xef;
		delay_ms(10);
		P0=0xdf;
		delay_ms(10);
		P0=0xbf;
		delay_ms(10);
		P0=0x7f;
		delay_ms(10);

		P0=0xbf;
		delay_ms(10);
		P0=0xdf;
		delay_ms(10);
		P0=0xef;
		delay_ms(10);
		P0=0xf7;
		delay_ms(10);
		P0=0xfb;
		delay_ms(10);
		P0=0xfd;
		delay_ms(10);
	}
}
