什么是PEBB技术？ —— 生成式模块化电力电子学

一、PEBB

模块化电力电子学中的PEBB（Power Electronic Building Block）技术是一种重要的发展方向，它的应用主要体现在以下几个方面：

1. 设备标准化：PEBB技术提倡将电力电子设备按照统一的标准进行模块化设计，每个模块包含完整的功率半导体器件、驱动电路、保护元件以及必要的散热装置等，从而实现不同设备之间的互换性和兼容性。

2. 简化系统设计与集成：通过将复杂的电力电子系统分解成若干个标准的PEBB模块，设计人员可以根据需求灵活组合这些模块来构建各种功率等级和拓扑结构的变流器、逆变器、整流器等装置，大大简化了系统设计过程，缩短产品上市周期。

3. 增强可维护性：模块化的PEBB允许故障部件快速定位和替换，无需对整个系统进行大修，显著提升了系统的可用性和维护效率。

4. 提升系统性能：模块化设计有助于优化空间布局和热管理，进而提高电力电子系统的功率密度和效率，并且有利于实现分布式控制，增强系统的动态响应和稳定性。

5. 应用于多个领域：PEBB技术广泛应用于风力发电、光伏发电、电动汽车充电设施、高压直流输电、工业传动、不间断电源（UPS）等多个电力电子领域，尤其是在大容量、高性能的电力转换场合表现出优越性。

总之，PEBB作为模块化电力电子学的重要组成部分，对于推进电力电子技术的实用化、规模化和智能化进程具有重要意义。

模块化电力电子学近年来取得了显著的进步，特别是在PEBB（Power Electronic Building Block）领域的发展表现出了强劲势头。PEBB作为一种先进的设计理念和技术路线，旨在通过高度集成化、标准化的模块化单元，简化电力电子系统的复杂性，提升系统的可靠性和可维护性，同时降低成本和体积，增强系统的灵活性和扩展性。

以下是近期关于模块化电力电子学和PEBB发展现状的一些特点和趋势：

1. 高度集成化：随着半导体工艺技术的不断发展，PEBB模块集成了越来越多的功能单元，比如功率器件（如IGBT、SiC MOSFET等）、驱动电路、控制器、保护元件以及散热组件等，实现了更高的功率密度和更低的损耗。

2. 标准化接口：PEBB模块采用标准化的设计和连接方式，使得不同厂商生产的模块之间能够方便地互换和组合，适应不同应用场景和功率等级的需求，降低了系统设计和生产成本。

3. 热管理技术升级：新型的散热技术和封装材料使得PEBB模块在紧凑尺寸下也能有效散热，提高了系统运行的稳定性和使用寿命。

4. 应用范围拓宽：模块化电力电子技术广泛应用于新能源发电、储能系统、电动汽车、轨道交通、航空航天、船舶电力推进、数据中心供电等多个领域，特别是在高压大功率场合，如HVDC、FACTS等设备中得到了广泛应用。

5. 数字化与智能化：随着数字信号处理器（DSP）和现场可编程门阵列（FPGA）等技术的应用，PEBB模块开始融入数字化控制和监测功能，使得整个电力电子系统向着智能化和网络化方向发展。

6. 新型半导体材料应用：宽禁带半导体材料如碳化硅（SiC）和氮化镓（GaN）在PEBB中的应用加速了高频化和高效率的发展趋势，进一步提升了模块化电力电子系统的性能。

综合以上特点，模块化电力电子学以及PEBB的发展不仅体现了科技进步的前沿趋势，也在不断地推动着电力电子技术在各个行业的革新和应用水平。随着绿色能源和智能制造等国家战略的推进，未来模块化电力电子学将会继续深入发展，PEBB技术也会更加成熟和完善，服务于更多先进电力系统和装备之中。

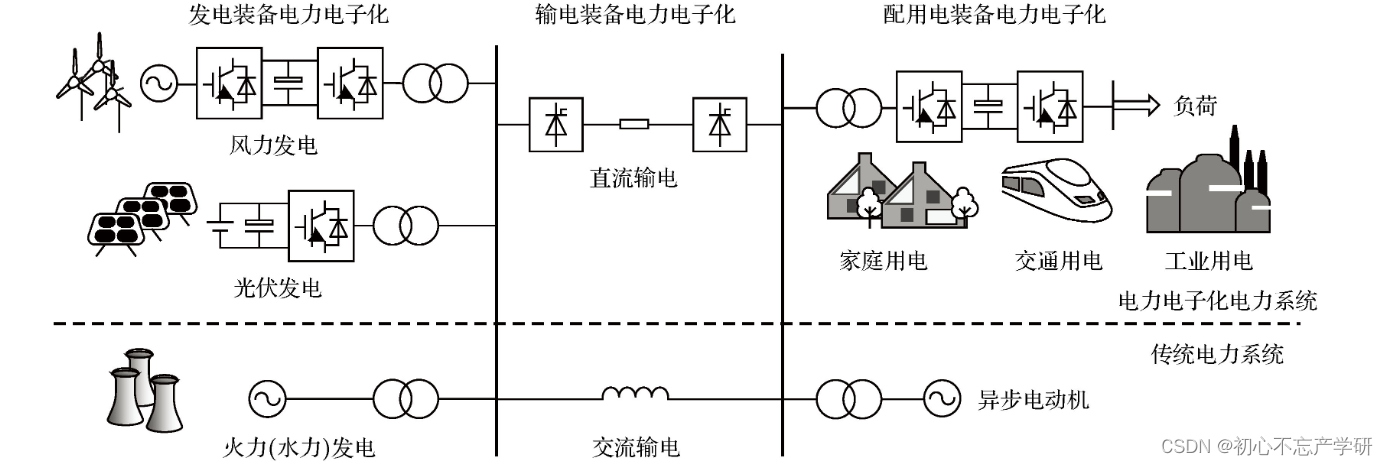

 此图片来源于网络

二、离线生成电力电子拓扑系统

设计一个基于PEBB（Power Electronic Building Block）模块化理念并结合软件架构，能够根据外部参数输入自动生成对应电力电子拓扑以实现所需电路功能的系统，可以分为以下几个关键层次：

2.1 系统架构概述

1. 输入层 - 参数获取与解析模块

   • 这一层接收外部环境参数、电气性能指标、物理尺寸限制等各种输入条件，通过接口标准化这些参数，并进行预处理和验证。

2. 数据库与知识库层

   • 存储各种电力电子基础元件、典型拓扑结构及其性能数据，包括但不限于开关器件、二极管、变压器、电感器、电容器等组件的基本属性和拓扑结构之间的关联性知识。
   • 维护一个包含不同应用场景下有效拓扑结构及其适用条件的知识图谱或规则库。

3. 智能设计与优化引擎

   • 基于机器学习或进化算法的设计模块，根据输入参数查询知识库，选择合适的初始拓扑结构或生成候选拓扑。
   • 利用优化算法对所选或生成的拓扑结构进行仿真计算与性能评估，迭代优化至满足所有设计要求。

4. 模拟与验证模块

   • 在此阶段，采用电力电子仿真软件（如PSPICE、Simplorer、Simulink等）对生成的拓扑进行详细的电磁暂态仿真分析，确保其在预期工作条件下达到设计目标。

5. 拓扑布局与布线模块

   • 根据优化后的拓扑结构，自动生成PEBB模块间的连接方案以及相应的物理布局和走线路径，确保符合散热、机械强度等实际工程约束。

6. 输出层 - 设计文件生成与报告模块

   • 将最终优化设计结果转化为可执行的设计图纸、物料清单（BOM）、控制算法代码和其他相关文档，以便制造和实施。

7. 用户界面与交互层

   • 提供友好的人机交互界面，允许用户输入参数、监控设计过程、查看设计结果及修改设计参数后重新生成设计。

2.2 整体流程：

• 用户通过界面输入设计需求参数。
• 参数获取与解析模块将输入传递给智能设计与优化引擎。
• 引擎在知识库和优化算法的支持下生成初步拓扑结构，并进行仿真验证与优化。
• 验证成功后，系统自动生成具体的PEBB模块布局、布线和相关设计文件。
• 最终设计结果反馈到用户界面，用户确认无误后即可投入生产或进一步微调。

这样的系统不仅能够大大提高电力电子设备的设计效率，还能推动行业向更加智能化、自动化的方向发展。

三、在线生成电力电子拓扑系统

对于实时在线生成电路拓扑的系统，其架构在原有离线设计的基础上需要增加实时监测与动态调整的功能，以适应不断变化的操作条件和负载需求。以下是针对实时在线生成电路拓扑系统的架构设计：

1. 实时数据采集层

   • 实时监测电力电子设备的工作状态，包括但不限于电流、电压、温度、功率因数、频率等实时运行参数，以及可能影响拓扑选择的外部环境条件。
   • 数据采集模块通常包括传感器网络、数据通信接口和边缘计算单元，用于实时传输和初步处理数据。

2. 状态监测与决策模块

   • 对实时数据进行快速分析，判断当前电路拓扑是否仍然满足最优工作状态，或者是否存在潜在风险。
   • 如果检测到不满足预设条件或有优化空间，则触发拓扑重构请求。

3. 在线优化与仿真模块

   • 快速响应重构请求，基于当前实时工况，在现有的拓扑库基础上进行动态搜索和优化，找到新的适合当前条件的拓扑结构。
   • 使用轻量级快速仿真算法进行在线评估，确保新拓扑的可行性。

4. 动态配置与切换模块

   • 根据优化后的拓扑方案，实现硬件层面的动态重构，例如通过固件更新改变功率器件的开关模式，或是利用多模态PEBB模块进行灵活组合与重构。
   • 控制系统负责执行拓扑切换动作，保证切换过程平滑且安全，尽量减少对系统整体性能的影响。

5. 闭环反馈与自我学习模块

   • 拓扑切换完成后，继续收集反馈数据，评估新拓扑的实际效果，对系统进行持续优化。
   • 如果系统具备深度学习能力，还可以利用历史数据训练模型，使系统在面对类似场景时能更快更准确地预测并生成最佳拓扑。

整个系统架构在原有的设计、验证、布局与输出等功能上增添了实时感知、决策和执行的能力，从而实现电力电子电路拓扑的在线动态生成与调整。这种架构适用于需要高度灵活性和自适应性的场合，比如智能电网、电动汽车充电系统、可再生能源变换系统等。

 此图片来源于网络

四、AI 赋能 MPE

模块化电力电子学（MPE）与人工智能（AI）相结合，确实有潜力实现自动生成或优化电力电子拓扑结构，尤其是在PEBB（Power Electronic Building Block）的基础上。这种结合主要体现在以下几个方面：

1. 拓扑创新：AI算法可以通过训练学习已有的大量电力电子拓扑数据，并在此基础上进行创新设计。例如，利用遗传算法、粒子群优化算法或其他机器学习方法，探索新的电路连接方式和控制策略，以满足特定电能转换需求，比如高效、高功率密度或者低谐波失真等。

2. 自动优化：针对给定的工程约束条件和性能指标，AI可以帮助快速筛选和优化PEBB模块之间的组合方式，生成适应性强、性能优良的电力电子拓扑电路，减少人工设计的工作量和时间消耗。

3. 实时调控：AI结合在线监测和控制技术，可以根据实际运行工况动态调整PEBB模块的工作状态，实现更高效的电能转换和灵活的系统配置。

4. 预测维护：AI还可以用于PEBB模块的健康状态评估和故障预测，通过对大量运行数据的学习分析，提前发现潜在问题并指导维护决策，从而提高整体系统的可靠性。

综上所述，虽然目前可能还没有成熟的商业案例直接展示AI生成电力电子拓扑电路的具体应用，但随着AI技术在电力电子领域的深化研究与实践，这一设想在未来有望成为现实。
