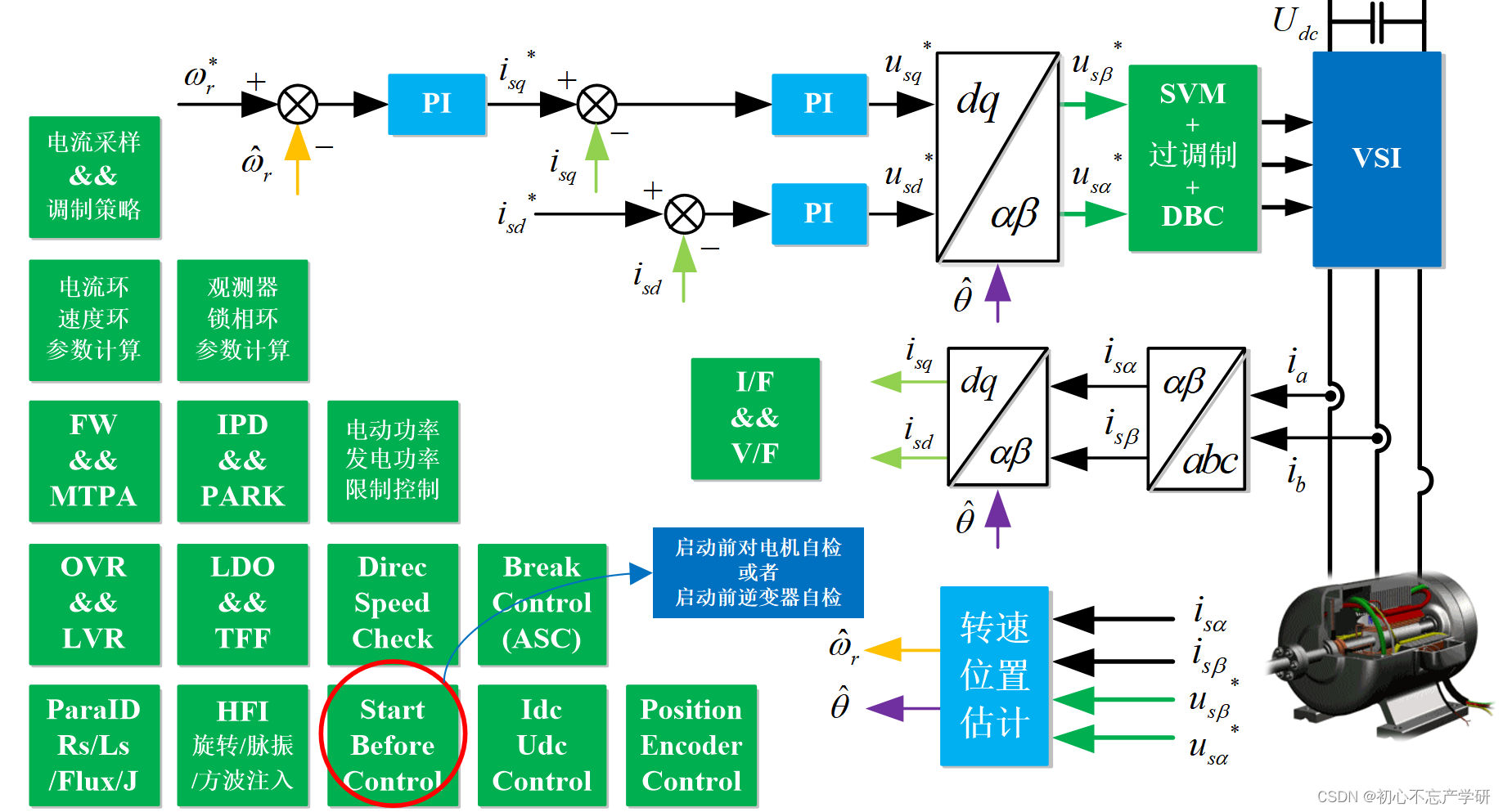

电机控制系列模块解析（27）—— 启动前诊断

驱动器启动前诊断

在现代工业自动化和智能控制领域，电机驱动器作为核心部件，承担着将电能高效转化为机械能的重要任务。为了确保电机系统的稳定、安全和高效运行，电机驱动器在启动之前会执行一系列全面的状态检测，以预防潜在故障和异常，这些检测涵盖了电网、母线、电机本身以及逆变器等多个关键环节。下面将深入探讨这一系列检测的必要性及其具体实施方法。

电网状态检测

电网状态检测是电机驱动器启动前的第一道防线。它主要检查电网电压、频率是否在规定范围内，以及是否存在电压波动、谐波污染等问题。通过实时监测电网质量，电机驱动器可以避免在不良电网环境下启动，从而防止过压、欠压或频率不稳定导致的电机损坏或控制系统故障。这项检测通常通过内置的电压和频率监测电路实现，一旦发现异常，驱动器会进入保护模式或延迟启动，直至电网条件恢复正常。

电压和频率监测：实时监测电网的电压水平和频率是否稳定在规定的范围内，避免电压过高或过低导致的设备损坏，以及频率波动影响电机的同步运行。

谐波检测：电网中存在非线性负载时会产生谐波，通过谐波分析检测电网谐波含量，确保其不会干扰电机和驱动器的正常工作，减少电能质量下降带来的负面影响。

电压不平衡度检测：电网三相电压应保持平衡，不平衡度检测可以及时发现某相电压偏高或偏低的问题，预防电机过载或发热。

瞬态电压事件检测：如电压突降、电压骤升或电压中断的监测，确保驱动器能在这些极端事件发生时做出正确响应，如启动保护机制或切换备用电源。

母线状态检测

母线作为连接电源和逆变器的关键路径，其状态直接关系到电能传输的安全性和稳定性。母线状态检测包括母线电压、电流检测以及母线电容健康状态评估。通过检测母线电压波动和电流是否超出额定值，可以及时发现短路或过载风险。此外，定期检测母线电容的容量和漏电情况，有助于维持逆变器直流侧电压稳定，避免因电容问题引发的系统故障。

电压监测：检测母线直流侧电压是否稳定，过高可能导致绝缘损坏，过低则可能影响逆变效率。

电流检测：实时监控母线电流，预防过载和短路，确保电力安全。

电容状态监测：母线上通常配备滤波电容，定期检测其容量和ESR（等效串联电阻），保证电容性能良好，维持母线电压稳定。

温度监测：母线及连接部件的温度检测，防止过热引起火灾或性能下降。

电机本身检测

电机检测是保障驱动系统正常运行的核心步骤，主要涵盖以下几方面：

输出缺相检测：通过监测逆变器输出端的三相电流，判断是否存在缺相现象，缺相会导致电机启动困难或运行不平稳。

对地短路检测：检测电机绕组对地绝缘电阻或者通过试探电流进行间接判断是否存在对地短路，防止短路发生，短路不仅损害电机，还可能对驱动器造成冲击。

电机转速检测：虽然通常在启动后进行，但在某些高级驱动器中，可以预估电机转速和阻尼特性，可以优化启动策略，减少启动冲击。

电机参数辨识：在一些允许的应用场合，为提高控制算法鲁棒性，在每一次启动之前都会对电机的定子电阻和定子电感进行快速地辨识。

逆变器的检测

逆变器作为电机驱动器的核心部分，其内部的相间短路、功率开关管开路或短路等故障，会严重影响驱动效率甚至导致系统崩溃。逆变器检测包括：

相间短路检测：通过电流检测模块监控各相电流，防止相间短路造成的设备损坏。

功率开关管检测：定期检查IGBT等功率半导体的导通与关断特性，确保开关动作迅速准确，无短路或开路。

电磁兼容性(EMC)检测：验证逆变器在不同电磁环境下的抗干扰能力，确保其不影响周围设备。

温升与散热检测：监测逆变器及散热系统的温度，防止过热导致的效率下降或元件损坏。

防孤岛保护检测：对于并网逆变器，需检测其防孤岛保护功能，确保电网故障时能迅速脱离电网，避免安全隐患。

控制系统自检

软件版本验证：确认驱动器内部软件版本是否为最新或适用版本，以避免因软件问题导致的不兼容或功能缺失。

参数设置校验：检查驱动器内部的参数设置是否符合当前应用需求，包括控制模式、加减速时间、限流限压设定等，确保参数配置正确无误。

通信接口检查：如果驱动器与上位机或PLC等设备通过网络通信，需验证通信链路是否畅通，通信协议设置是否一致。

软件时序自检：

（1）状态机验证：对于基于状态机设计的控制系统，确保状态转移逻辑正确无误，没有遗漏或非法跳转。可以通过模拟或仿真状态机的所有可能状态转移路径来验证。

（2）事件触发顺序：检查系统中事件触发和响应的时序是否符合设计要求，比如在接收到特定输入信号后，相关处理函数是否按预定顺序执行。

（3）定时器准确性：测试软件中使用的定时器功能，确保定时准确，没有漂移或超时现象。可以通过与硬件时钟或已知准确时钟源对比来完成。

（4）延时函数一致性：检查延时函数是否按照预期持续时间执行，特别是在不同负载或处理器占用率下，延时是否保持稳定。

（5）任务调度时序：确认任务调度器是否按优先级或预定策略正确分配任务，无任务饿死或优先级倒置问题。

（6）时序恢复策略：一旦检测到时序错误，系统应具备自我恢复机制，比如重启特定服务、重试操作或回滚到安全状态。

机械联结检查

负载匹配：确认连接的负载类型、大小是否在驱动器允许的范围内，避免不匹配导致的过载或效率低下。

机械连接：检查电机与负载之间的机械连接是否紧固，无松动或不对中现象，防止启动时产生额外的机械应力。

传感器的诊断

编码器或旋转变压器验证：对于需要精确控制位置和速度的应用，需检查编码器或旋转变压器的连接和信号反馈是否正常。

温度传感器校准：确保温度传感器的准确度，避免因误报温度而导致的不必要保护动作。

应急安全功能

急停按钮测试：验证急停回路的功能，确保在紧急情况下能够立即停止驱动器和电机。

安全连锁功能：检查任何必要的安全连锁回路，确保只有在所有安全条件满足时才能启动。

综合而言，电机驱动器启动前的全方位状态检测不仅是预防性维护的一部分，更是实现智能控制和高效运行的基础。通过这些先进的检测技术，驱动器能够提前排除潜在风险，优化启动策略，确保电机系统的长期稳定性和高效性，为现代工业生产提供强大的技术支持。随着传感器技术、微处理器能力和算法的不断进步，未来的电机驱动系统将更加智能化，检测精度和响应速度也将得到进一步提升。
