python中要识别图像信息用于机器学习等的话，使用opencv和numpy就可以了，简单快捷。

以一张随手创建的简单图片为例：

它的二进制形式（开头部分）如下：

当然，这其实是十六进制。二进制指的是计算机中按二进制数进行存储，为了便于查看显示为十六进制而已。

如何查看二进制形式：

把文件的后缀名去掉，然后用Sublime或UltraEdit等打开即可。注意如果用记事本或notepad++等打开的话可能会乱码。

分块

JPEG文件内部分为若干块，这些块由ff开头（截图中已标出部分），ff后紧跟的一个标记符指明了这个块的类型。

这些分块按出现顺序分别是：

首先是两个比较简单和特殊的块：

需要注意截图中Sublime自动按两个字节一组显示的，但实际上ff并不一定只出现在第单数个字节处，有可能ff和标记符间隔着一个空格。

（也就是说你按[标记符+空格]进行搜索，不一定能找到全部的分块）

0010指该块长度为16个字节（不包括ffe0）

4a46 4946 00是JFIF格式标识码

01 01是版本号（第一个01是主版本号，第二个01是次版本号）

01是单位（00=无单位；01=点数/英寸；02=点数/厘米）

0078为水平分辨率

0078为竖直分辨率

00为水平点数

00为竖直点数

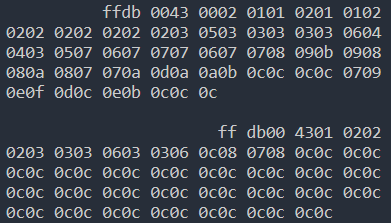

一共有两个DQT块，它们ffdb后面都紧跟着一个0043，意味着这两个DQT块的长度（不包括ffdb）都为67个字节。

DQT块定义了图像的量化表，参与到图像的压缩中，我没有用到这一部分，暂时不讲（以后用到了再补）

同样的，0011指示了SOF0块长度为17个字节。

前8个字节分别为：
