常用的学术论文图表（折线图、柱状图）matplotlib python代码模板

本文链接：https://blog.csdn.net/sinat_28371057/article/details/114683645

本文介绍了使用Python的Matplotlib库创建学术论文图表的模板，包括折线图和柱状图。Matplotlib是Python的常用绘图工具，其优点在于曲线精致、开源免费并支持LaTeX公式。文章提供了几个简洁的代码示例，并推荐使用Wing Personal作为Python IDE。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

最终选用了python+Matplotlib。Matplotlib是著名Python的标配画图包，其绘图函数的名字基本上与 Matlab 的绘图函数差不多。优点是曲线精致，软件开源免费，支持Latex公式插入，且许多时候只需要一行或几行代码就能搞定。

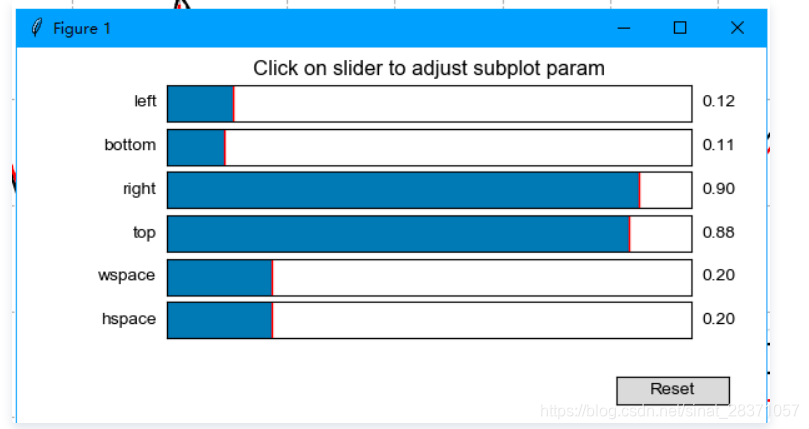

然后小编经过了几天的摸索，找了几个不错的python代码模板，供大家简单修改就能快速上手使用。建议使用Wing Personal 作为PythonIDE，生成的图片能上下左右进行调整：

NO.1

# -*- coding: utf-8 -*-
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif']=['Arial']#如果要显示中文字体，则在此处设为：SimHei
plt.rcParams['axes.unicode_minus']=False#显示负号

x = np.array([3,5,7,9,11,13,15,17,19,21])
A = np.array([0.9708, 0.6429, 1, 0.8333, 0.8841, 0.5867, 0.9352, 0.8000, 0.9359, 0.9405])
B= np.array([0.9708, 0.6558, 1, 0.8095, 0.8913, 0.5950, 0.9352, 0.8000, 0.9359, 0.9419])
C=np.array([0.9657, 0.6688, 0.9855, 0.7881, 0.8667, 0.5952, 0.9361, 0.7848, 0.9244, 0.9221])
D=np.array([0.9664, 0.6701, 0.9884, 0.7929, 0.8790, 0.6072, 0.9352, 0.7920, 0.9170, 0.9254])

#label在图示(legend)中显示。若为数学公式，则最好在字符串前后添加"$"符号
#color：b:blue、g:green、r:red、c:cyan、m:magenta、y:yellow、k:black、w:white、、、
#线型：-  --   -.  :    ,
#marker：.  ,   o   v    <    *    +    1
plt.figure(figsize=(10,5))
plt.grid(linestyle = "--") #设置背景网格线为虚线
ax = plt.gca()
ax.spines['top'].set_visible(False) #去掉上边框
ax.spines['right'].set_visible(False) #去掉右边框

plt.plot(x,A,color="black",label="A algorithm",linewidth=1.5)
plt.plot(x,B,"k--",l
