wifi direct/p2p流程分析 基于android 5.1

 转载自：http://blog.csdn.net/zjngogo/article/details/48299103

Wifi Direct流程分析

      Android平台中，P2P操作比较简单，用户只需要执行如下三个步骤：

      1）进入WifiP2pSettings界面

      2）搜索周围的P2P设备。搜索到的设备将显示在WifiP2pSettings中

      3）用户选择其中的某个设备发起连接或者接受某设备发起的连接

     下面将根据这些步骤来分析WifiP2pSettings和WifiP2pService的流程，主要包括：P2P的使能、P2P的扫描、P2P的配对以及P2P的连接。

Wifi Direct环境的建立

WifiP2pSettings创建

android/apps/Settings/src/com/android/settings/wifi/p2p/WifiP2pSettings.java

      首先从WifiP2pSettings中的onActivityCreated()函数分析，代码如下：

[html]  view plain  copy

1. <pre name="code" class="html">public void onActivityCreated(Bundle savedInstanceState) {
2.         addPreferencesFromResource(R.xml.wifi_p2p_settings);
3.
4.         mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_STATE_CHANGED_ACTION);
5.         mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_PEERS_CHANGED_ACTION);
6.         mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_CONNECTION_CHANGED_ACTION);
7.         mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_THIS_DEVICE_CHANGED_ACTION);
8.         mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_DISCOVERY_CHANGED_ACTION);
9.         mIntentFilter.addAction(WifiP2pManager.
10.         WIFI_P2P_PERSISTENT_GROUPS_CHANGED_ACTION);
11.         final Activity activity = getActivity();
12.         mWifiP2pManager = (WifiP2pManager) getSystemService(Context.WIFI_P2P_SERVICE);
13.         if (mWifiP2pManager != null) {
14.            mChannel = mWifiP2pManager.initialize(activity, getActivity().getMainLooper(), null);
15.             if (mChannel == null) {
16.                 //Failure to set up connection
17.                 Log.e(TAG, "Failed to set up connection with wifi p2p service");
18.                 mWifiP2pManager = null;
19.             }
20.              ..............
21.         mRenameListener = new OnClickListener() {..............}
22.              ...............
23.         uper.onActivityCreated(savedInstanceState);
24.        }

      onActivityCreated()函数主要的做了三件事：

      ①将P2P特有的Action添加到过滤器中。

      ②构造和初始化WifiP2pManager对象，并建立和WifiService联系。

      ③创建UI中按钮对应的OnClickListener。

      WifiP2pSettings主要通过通过监听广播方式了解系统中Wifi P2p信息以及变化情况，下面简要介绍这几个属于P2P特有的广播：

      1）WIFI_P2P_STATE_CHANGED_ACTION－用于通知P2P功能的请用情况。

      2）WIFI_P2P_PEERS_CHANGED_ACTION－系统内部保存搜索到其他P2P设备信息的变化情况

      3）WIFI_P2P_CONNECTION_CHANGED_ACTION－用于通知P2P的连接情况

      4）WIFI_P2P_THIS_DEVICE_CHANGED_ACTION－用于通知本机设备信息变化情况

      5）WIFI_P2P_DISCOVERY_CHANGED_ACTION－用于通知P2P Discovery的工作状态

      6）WIFI_P2P_PERSISTENT_GROUPS_CHANGED_ACTION－用于通知persistent group信息的变化情况。

WifiP2pService的启动

android/opt/net/wifi/service/java/com/android/server/wifi/p2p/WifiP2pService.java

android/opt/net/wifi/service/java/com/android/server/wifi/p2p/WifiP2pServiceImpl.java

     首先WifiP2pService中new了一个WifiP2pServiceimpl对象，下面主要来看看WifiP2pServiceimpl的构造函数：

[html]  view plain  copy

1. public WifiP2pServiceImpl(Context context) {
2.     mContext = context;
3.     //STOPSHIP: get this from native side
4. mInterface = "p2p0";
5. ..........
6. mP2pStateMachine = new P2pStateMachine(
7.     TAG, wifiP2pThread.getLooper(), mP2pSupported);
8.  mP2pStateMachine.start();
9. }

      WifiP2pServiceimpl构造函数主要是创建一个NetworkInfo，然后调用getPackageManager判断本机设备是否支持P2P功能。通过创建一个P2pStateMachine并启动StateMachine。

     下面进入P2pStateMachine函数分析

[html]  view plain  copy

1. P2pStateMachine(String name, Looper looper, boolean p2pSupported) {
2.     super(name, looper);
3.
4. addState(mDefaultState);
5. addState(mP2pNotSupportedState, mDefaultState);
6.    ..............
7.  if (p2pSupported) {
8.                 setInitialState(mP2pDisabledState);
9.             } else {
10.                 setInitialState(mP2pNotSupportedState);
11.             }
12.             setLogRecSize(50);
13.             setLogOnlyTransitions(true);

      分析构造函数，看出P2pStateMachine的各个State关系如下图：

     P2pStateMachine是WifiP2pService的核心，P2pStateMachine的初始状态是P2pDisableState。

Wifi Direct模块的初始化

Wifi Direct的主要数据结构

     下面来分析Wifi Direct的几个主要的数据结构，首先看的是p2p_config和p2p_data，它们的成员如下图5所示：

      p2p_config定义了25个回调函数，这些回调函数定义了P2P模块与外界交互的接口，均指向p2p_supplicant.c.

p2p_data指向一个p2p_config对象。

     下面来看下其他几个重要的数据结构。如下图6：

        p2p_device代表一个p2p设备。其中设备名等信息存放在类型为p2p_peer_info的对象中

         p2p_group代表一个p2p group的信息，其内包含一个p2p_group_config对象和一个p2p_group_member链表。p2p_group_config代表group的配置信息，p2p_group_member链表代表的是p2p client信息。

Wifi Direct在WPAS中的初始化流程

       Wifi Direct在WPAS中的初始化工作主要从wpas_p2p_init()函数开始，下面看看wpas_p2p_init()代码：

[plain]  view plain  copy

1. int wpas_p2p_init(struct wpa_global *global, struct wpa_supplicant *wpa_s)
2. ｛
3. struct p2p_config p2p;
4. int i;
5. if (wpa_s->conf->p2p_disabled)
6.    if (wpa_s->conf->p2p_disabled)
7. ..........
8. os_memset(&p2p, 0, sizeof(p2p));
9. p2p.cb_ctx = wpa_s;
10. p2p.debug_print = wpas_p2p_debug_print;
11. p2p.p2p_scan = wpas_p2p_scan;
12. p2p.send_action = wpas_send_action;
13. ..........
14. os_memcpy(wpa_s->global->p2p_dev_addr, wpa_s->own_addr, ETH_ALEN);
15. os_memcpy(p2p.dev_addr, wpa_s->global->p2p_dev_addr, ETH_ALEN);
16. p2p.dev_name = wpa_s->conf->device_name;
17. p2p.manufacturer = wpa_s->conf->manufacturer;
18. p2p.model_name = wpa_s->conf->model_name;
19. p2p.model_number = wpa_s->conf->model_number;
20. p2p.serial_number = wpa_s->conf->serial_number;
21. if (wpa_s->wps) {
22.         os_memcpy(p2p.uuid, wpa_s->wps->uuid, 16);
23.         p2p.config_methods = wpa_s->wps->config_methods;
24.     }
25. .........
26.
27.     global->p2p = p2p_init(&p2p);
28.     if (global->p2p == NULL)
29.         return -1;
30.     global->p2p_init_wpa_s = wpa_s;
31.     for (i = 0; i < MAX_WPS_VENDOR_EXT; i++) {
32.         if (wpa_s->conf->wps_vendor_ext[i] == NULL)
33.             continue;
34.         p2p_add_wps_vendor_extension(
35.             global->p2p, wpa_s->conf->wps_vendor_ext[i]);
36.     }
37.         ...........
38. ｝

wpas_p2p_init()函数主要完成两件工作：

1）构造一个p2p_config对象并对p2p_config对象对象初始化，然后根据p2p_supplicant.conf文件的信息设置其中的内容。同时，为p2p模块设置回调函数。

2）调用p2p_init()函数初始化p2p模块

p2p_init()函数中主要构造了一个p2p_data结构体并设置相应的参数，p2p_init()函数代码比较简单感兴趣可以取分析。



3、注册Action帧

        本机设备和对端设备信息交互时候，Action帧扮演重要的角色。在P2P Device Discovenry、Provision Discovery流程以及Go Negotiation流程都涉及到Action帧的处理流程。因此，这边在初始化阶段对Action帧进行注册。

[objc]  view plain  copy

1. tatic int wpa_driver_nl80211_set_mode_impl(
2.     struct i802_bss *bss,
3.     enum nl80211_iftype nlmode,
4.     struct hostapd_freq_params *desired_freq_params)
5. {
6. struct wpa_driver_nl80211_data *drv = bss->drv;
7. int ret = -1;
8.     int i;
9. int was_ap = is_ap_interface(drv->nlmode);
10. int res;
11. int mode_switch_res;
12. mode_switch_res = nl80211_set_mode(drv, drv->ifindex, nlmode);
13. if (mode_switch_res && nlmode == nl80211_get_ifmode(bss))
14. mode_switch_res = 0;
15. ......
16. if (is_ap_interface(nlmode)) {
17.         nl80211_mgmt_unsubscribe(bss, "start AP");
18.         /* Setup additional AP mode functionality if needed */
19.         if (nl80211_setup_ap(bss))
20.             return -1;
21.     } else if (was_ap) {
22.         /* Remove additional AP mode functionality */
23.         nl80211_teardown_ap(bss);
24.     } else {
25.         nl80211_mgmt_unsubscribe(bss, "mode change");
26.     }
27.     if (!bss->in_deinit && !is_ap_interface(nlmode) &&
28.         nl80211_mgmt_subscribe_non_ap(bss) < 0)
29.         wpa_printf(MSG_DEBUG, "nl80211: Failed to register Action "
30.                "frame processing - ignore for now");
31.     return 0;
32. }

        wpa_driver_nl80211_set_mode_impl()函数中主要的是调用了nl80211_mgmt_subscribe_non_ap（）函数，nl80211_mgmt_subscribe_non_ap（）将注册对Action帧的监听时间，其作用就是当设备收到Action帧后，Wifi driver将发送相对应的netlink消息给WPAS.

nl80211_mgmt_subscribe_non_ap()注册了两种类型的帧监听事件。

         1）P2P Public Action帧监听事件：根据P2P规范，目前适用的军事802.11 P2P Public Action帧（Category的值为0x04）。目前GON、P2P Invitation、Provision Discovery以及Device Discoverability都是适用P2P Public Action帧。

         2）P2P Action帧监听事件：这种类型的帧属于802.11Action帧的一种（Category的值为0x7F），目前Notice of Absence、P2P Presence、GO Discoverability适用P2P Action帧。



3.2.Wifi Direct的使能

       P2pStateMachine虽然属于WifiP2pService，但它也受WifiStateMachine影响。如果平台支持P2P，在WifiStateMachine中将创建一个名为mWifiP2pChannel的AsyncChannelde 的对象用于向P2pStateMachine发消息。

如果用户打开WiFI功能，P2pStateMachine就会收到来自WifiStateMachine发送的消息CMD_ ENABLE_P2P。

CMD_ ENABLE_P2P消息的处理过程主要在wifip2pserviceinpl.Java的P2pDisabledState函数中完成

[html]  view plain  copy

1. class P2pDisabledState extends State {
2.  public boolean processMessage(Message message) {
3.      if (DBG) logd(getName() + message.toString());
4.      switch (message.what) {
5.      case WifiStateMachine.CMD_ENABLE_P2P:
6.          try {
7.              mNwService.setInterfaceUp(mInterface);
8.             } catch (RemoteException re) {
9.         ...............
10.                     }
11.                     mWifiMonitor.startMonitoring();
12.                     transitionTo(mP2pEnablingState);
13.                     break;
14.                 default:
15.                     return NOT_HANDLED;
16.             }
17.             return HANDLED;
18.         }
19.     }

接收到CMD_ ENABLE_P2P消息后，P2pStateMachine主要做了两件工作：

1）创建一个WifiMonitor用于接收来自wpa_supplicant的消息

2）同时将状态机转入到P2pEnablingState状态

WifiMonitor连接连接wpa_supplicant之后，WifiMonitor会发送一个SUP_CONNECT_EVENT

消息给P2pStateMachine，该消息由P2pEnablingState处理。

[objc]  view plain  copy

1. class P2pEnablingState extends State {
2.  public boolean processMessage(Message message) {
3.      if (DBG) logd(getName() + message.toString());
4.      switch (message.what) {
5.      case WifiMonitor.SUP_CONNECTION_EVENT:
6.          if (DBG) logd("P2p socket connection successful");
7.          transitionTo(mInactiveState);
8.          break;
9.      case WifiMonitor.SUP_DISCONNECTION_EVENT:
10.          loge("P2p socket connection failed");
11.          transitionTo(mP2pDisabledState);
12.          break;
13.          .......｝
14.             return HANDLED;
15.         }
16.     }

         P2pEnablingState这时会跳转到InactiveState中，由前面P2pStateMachine的State关系图我们可以知道，P2pEnabledState是InactiveState父状态，我们先到P2pEnabledState的enter函数去分析：

[javascript]  view plain  copy

1. class P2pEnabledState extends State {
2.  @Override
3.   public void enter() {
4.   if (DBG) logd(getName());
5.      sendP2pStateChangedBroadcast(true);
6.      mNetworkInfo.setIsAvailable(true);
7.      sendP2pConnectionChangedBroadcast();
8.      initializeP2pSettings();
9.    }

P2pEnabledState()函数主要工作如下：

1）通过sendP2pStateChangedBroadcast（）发送WIFI_P2P_STATE_CHANGED_ACTION广播，它将携带WifiP2pInfo和NetworkInfo信息，同时还将通过sendP2pConnectionChangedBroadcast（）函数向WifiStateMachine发送WIFI_P2P_CONNECTION_CHANGED_ACTION广播。

调用函数initializeP2pSettings（）初始化P2P的一些设，包括deviceName、DeviceType、ConfigMethods，并且获取以前persistent的相关device信息

3.3.Wifi Direct的扫描

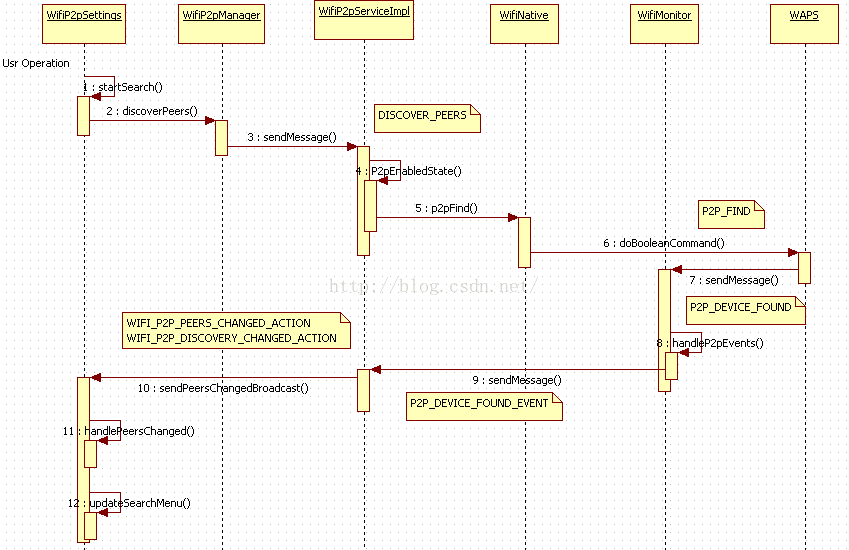

           P2P的扫描还是从WifiP2psettings开始，当用户单击“SEARCH”按钮搜索P2P设备。该按钮对应的函数是WifiP2pSettings的startSearch()函数。

           startSearch()函数调用WifiManager的discoverPeers搜索周围的P2P设备。discoverPeers()函数主要的工作是发布DISCOVER_PEERS消息，由WifiP2pService的P2pEnabledState函数处理。

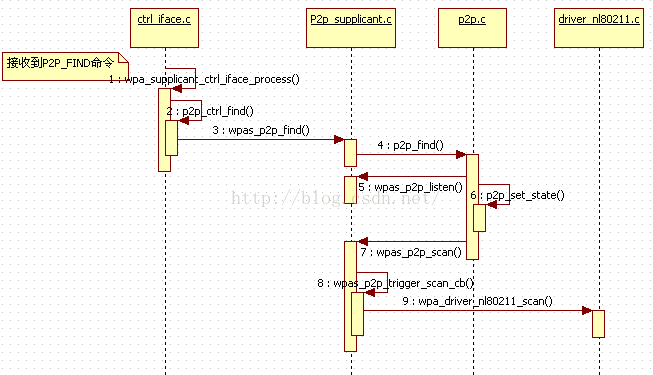

          下面来看下WifiP2pService中discoverPeers处理流程。

[cpp]  view plain  copy

1. class P2pEnabledState extends State {
2.            ..............
3.      public boolean processMessage(Message message) {
4.             if (DBG) logd(getName() + message.toString());
5.             switch (message.what) {
6.                   ....................
7.             case WifiP2pManager.DISCOVER_PEERS:
8.                     if (mDiscoveryBlocked) {
9.                     replyToMessage(
10.                        message,WifiP2pManager.DISCOVER_PEERS_FAILED,
11.                                 WifiP2pManager.BUSY);
12.                         break;
13.                     }
14.                     // do not send service discovery request while normal find operation.
15.                     clearSupplicantServiceRequest();
16.                     if (mWifiNative.p2pFind(DISCOVER_TIMEOUT_S)) {
17.                         replyToMessage(
18.                          message, WifiP2pManager.DISCOVER_PEERS_SUCCEEDED);
19.                         sendP2pDiscoveryChangedBroadcast(true);
20.                     } else {
21.                         replyToMessage(
22.                          message, WifiP2pManager.DISCOVER_PEERS_FAILED,
23.                                 WifiP2pManager.ERROR);
24.                     }
25.                     break;
26.                      ...........
27.                }
28. }

P2pEnabledState()收到DISCOVER_PEERS主要做了三件事：

1）通过clearSupplicantServiceRequest()取消Service Discovery请求。

2）调用WifiNative的p2pFind函数向wpa_supplicant发送P2P_FIND命令。

 3）通过sendP2pDiscoveryChangedBroadcast()函数发送

WIFI_P2P_DISCOVERY_CHANGE_ACTION广播通知P2P Device Discovery已经启动。

          其中，wpa_supplicant收到P2P_FIND命令开始搜索周边的P2P设备，如果找到就会向WifiMonitor发送P2P-DEVICE-FOUND这样的EVENT，这个event会带有对方设备的信息，包括MAC地址、device type、设备名字以及config methods等。WifiMonitor收到这样的event后，会将P2P-DEVICE-FOUND后面的data数据封装成为一个WifiP2pDevice对象，然后发送P2P_DEVICE_FOUND_EVENT消息给WIfiStateMachine处理。

          下面来看下WifiP2pService中P2P_DEVICE_FOUND_EVENT处理流程。

[objc]  view plain  copy

1. class P2pEnabledState extends State {
2.            ..............
3.      public boolean processMessage(Message message) {
4.             if (DBG) logd(getName() + message.toString());
5.             switch (message.what) {
6.                   ....................
7.             case WifiMonitor.P2P_DEVICE_FOUND_EVENT:
8.                     WifiP2pDevice device = (WifiP2pDevice) message.obj;
9.                     if (mThisDevice.deviceAddress.equals(device.deviceAddress)) break;
10.                     mPeers.updateSupplicantDetails(device);
11.                     sendPeersChangedBroadcast();
12.                     break;
13.                   ｝.................
14. }

P2pEnabledState()收到P2P_DEVICE_FOUND_EVENT,在构造函数中主要做了两件事：

①通过WPAS反馈的信息构建一个WifiP2pDevice对象

②发送WIFI_P2P_PEERS_CHANGED_ACTION广播

下面来看看WifiP2pSetting收到WIFI_P2P_PEERS_CHANGED_ACTION广播以及

WIFI_P2P_DISCOVERY_CHANGE_ACTION广播后的处理过程。

[javascript]  view plain  copy

1. private final BroadcastReceiver mReceiver = new BroadcastReceiver() {
2.         @Override
3.         public void onReceive(Context context, Intent intent) {
4.             String action = intent.getAction();
5.             ............
6.             }else if
7.                  WifiP2pManager.WIFI_P2P_PEERS_CHANGED_ACTION.equals(action))
8.                 {
9.                         mPeers = (WifiP2pDeviceList) intent.getParcelableExtra(
10.                                   WifiP2pManager.EXTRA_P2P_DEVICE_LIST);
11.                         handlePeersChanged();
12.              }............
13.              else if（
14.             WifiP2pManager.WIFI_P2P_DISCOVERY_CHANGED_ACTION.equals(action))
15.              {
16.                     ...............
17.                     updateSearchMenu(true);
18.                     .. ........
19.                 }
20. }

            WifiP2pSetting收到WIFI_P2P_PEERS_CHANGED_ACTION广播后，通过WifiManager的handlepeerschanged（）函数获取P2P Device信息。收到WIFI_P2P_DISCOVERY_CHANGED_ACTION调用updateSearchMenu（）函数显示所有的设备。至此，P2P扫描的全部过程已经完成。P2P扫描的时序图如图3：

            由前面可知，P2pStateMachine将通过发送P2P_FIND命令给WPAS触发P2P Device Discovery流程。下面来看下P2P Device Discovery扫描过程，如下图4：

P2P Device Discovery扫描过程主要做了三件工作：

1）接受来之P2pStateMachine的命令，设置搜索方式。

2）调用wpas_p2p_scan()函数设置SSID、Probe Request帧中的WSC IE信息、P2P IE以及其他扫描参数。

3）调用wpa_driver_nl80211_scan()函数开始扫描以及设置P2P扫描结果处理指针函数主要调用wpas_p2p_scan_res_handle()函数。

其中，搜索方式主要有三种：

P2P_FIND_ONLY_WITH_FULL:默认设置。表示先扫描所有频段，然后再扫描social channels.

P2P_FIND_ONLY_SOCIAL:只扫描social channels。

    P2P_FIND_PROGRESSIVE:和P2P_FIND_ONLY_WITH_FULL扫描过程相类似，只不过Search

State阶段将逐个扫描所有的频段。

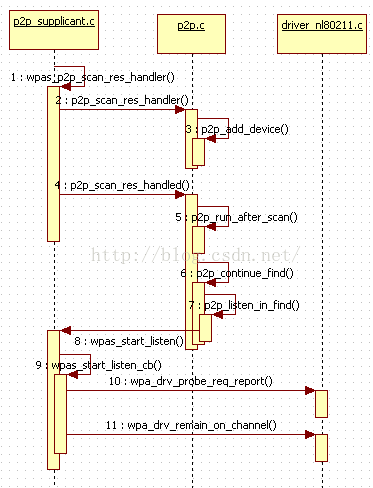

对扫描结果的处理主要从wpas_p2p_scan_res_handle()开始。数据结构wpa_scan_results用于存储扫描结果，如图5为扫描结果的时序图：

wpas_p2p_scan_res_handler()函数中主要存在两个关键函数p2p_scan_res_handler（）和p2p_scan_res_handled（）。

每一个存储在wpa_scan_results结构体中的扫描结果，都会调用p2p_scan_res_handler()进行处理。p2p_scan_res_handler()函数主要的工作有两方面：

1）p2p_add_device()函数构造一个p2p Device对象加入到devices链表并获取对端设备的P2P DEVICE信息。

2）设置一个dev_found指针指向wpas_dev_found()函数，wpas_dev_found()将向WifiMonitor发送消息P2P DEVICE FOUND告知上层对端设备找到。

处理完扫描结果将调用第二个关键函数p2p_scan_res_handled()进入listen state状态。这边需要注意的是：

1）p2p_build_probe_resp_ies()函数为wifi driver设置P2P IE消息，如果wifi driver自己处理Probe Request帧，则wifi driver将把此处设置的P2P IE信息填写到Probe Response帧中。

2） wpa_drv_set_ap_wps_ie()要求wifi driver收到Probe Request帧后，发送EVENT_RX_PROBE_REQ给WPAS。

3）wpa_drv_remain_on_channel()函数要求wifi driver在指定的频段工作一段时间，若切换到某一频段，wifi driver会发送EVENT_REMAIN_ON_CHANNAL消息给WPAS.



3.4.Wifi Direct的连接

3.4.1Wifi Direct的连接

               Wifi P2P连接主要分为：主动连接 、被动连接、主动invite以及被动invite，本文主要分析主动连接。

Wifi P2P扫描完成后，用户可以在界面中选择某个P2P设备并与之连接，Wifi P2P连接也是有WifiP2pSettings.java开始。先来看看WifiP2pSettings的onPreferenceTreeClick函数：

[javascript]  view plain  copy

1. public boolean onPreferenceTreeClick(PreferenceScreen screen, Preference preference) {
2.         if (preference instanceof WifiP2pPeer) {
3.             mSelectedWifiPeer = (WifiP2pPeer) preference;
4.             if (mSelectedWifiPeer.device.status == WifiP2pDevice.CONNECTED) {
5.                 showDialog(DIALOG_DISCONNECT);
6.             } else if (mSelectedWifiPeer.device.status == WifiP2pDevice.INVITED) {
7.                 showDialog(DIALOG_CANCEL_CONNECT);
8.             } else {
9.                 WifiP2pConfig config = new WifiP2pConfig();
10.                 config.deviceAddress = mSelectedWifiPeer.device.deviceAddress;
11.
12.                 int forceWps = SystemProperties.getInt("wifidirect.wps", -1);
13.
14.                 if (forceWps != -1) {
15.                     config.wps.setup = forceWps;
16.                 } else {
17.                     if (mSelectedWifiPeer.device.wpsPbcSupported()) {
18.                         config.wps.setup = WpsInfo.PBC;
19.                     } else if (mSelectedWifiPeer.device.wpsKeypadSupported()) {
20.                         config.wps.setup = WpsInfo.KEYPAD;
21.                     } else {
22.                         config.wps.setup = WpsInfo.DISPLAY;
23.                     }
24.                 }
25.
26.                 mWifiP2pManager.connect(mChannel, config,
27.                         new WifiP2pManager.ActionListener() {...................}
28.                     }..............
29.             }
30.      }

onPreferenceTreeClick()主要做了三件事：

①获取用户指定的WifiP2pPeer项。

②获取对端设备的WSC的配置方法。

③构造WifiP2pConfig对象存储对端设备信息并调用WifiP2pManager的connect函数向该对端设备发起连接。

connect函数的工作主要是通过Channel的AsyncChannel给P2pStatuesMachine发送CONNECT消息。

下面来看下CONNECT消息的处理流程。

[objc]  view plain  copy

1. class InactiveState extends State {
2.            ..............
3.      public boolean processMessage(Message message) {
4.
5.             if (DBG) logd(getName() + message.toString());
6.             switch (message.what) {
7.                 case WifiP2pManager.CONNECT:
8.                     if (DBG) logd(getName() + " sending connect");
9.                     WifiP2pConfig config = (WifiP2pConfig) message.obj;
10.                     if (isConfigInvalid(config)) {
11.                         loge("Dropping connect requeset " + config);
12.                         replyToMessage(message, WifiP2pManager.CONNECT_FAILED);
13.                         break;
14.                     }
15.
16.                     mAutonomousGroup = false;
17.                     mWifiNative.p2pStopFind();
18.                     if (reinvokePersistentGroup(config)) {
19.                         transitionTo(mGroupNegotiationState);
20.                     } else {
21.                         transitionTo(mProvisionDiscoveryState);
22.                     }
23.                     ...................
24.                ｝.................
25.           }

                  这里分为persistent的连接方式和非persistent的连接，对于persistent连接，如果第一次连接成功wpa_supplicant会记录连接的记录，包括credential、GO MAC地址、ssid等信息。采用非persistent的连接（即negotiate方式）则跳转到ProvisionDiscoveryState函数，调用WifiNative的p2pProvisionDiscovery向对端设备发送Provision discovery封包。对端设备处理Provision discovery封包后就会回复provision response，经wpa_supplicant处理WifiMonitor会收到P2P-PROV-DISC-PBC-RESP(当WPS方式为PBC方式时)， WifiMonitor就会向P2pStateMachine发送P2P_PROV_DISC_PBC_RSP_EVENT。

下面来看看P2P_PROV_DISC_PBC_RSP_EVENT消息的处理过程，主要做两件事

①调用p2pConnectWithPinDisplay函数插法WPAS发送GON Request帧(调用Wifinative的P2pconnect函数有兴趣可以看看)。

②跳转到GroupNegotiationState，开始Group negotiate

[javascript]  view plain  copy

1. class ProvisionDiscoveryState extends State {
2.            ..............
3.      public boolean processMessage(Message message) {
4.            ..............
5.            switch (message.what) {
6.                 case WifiMonitor.P2P_PROV_DISC_PBC_RSP_EVENT:
7.                     provDisc = (WifiP2pProvDiscEvent) message.obj;
8.                     device = provDisc.device;
9.                     if (!device.deviceAddress.equals(
10.                     mSavedPeerConfig.deviceAddress))
11.                     break;
12.                      if (mSavedPeerConfig.wps.setup == WpsInfo.PBC) {
13.                      if (DBG) logd("Found a match " + mSavedPeerConfig);
14.                      p2pConnectWithPinDisplay(mSavedPeerConfig);
15.                      transitionTo(mGroupNegotiationState);
16.                     }
17.             ...................
18.           }

下面来看下Group negotiate过程：

[javascript]  view plain  copy

1. class GroupNegotiationState extends State {
2.            ..............
3.      public boolean processMessage(Message message) {
4.            ..............
5.            switch (message.what) {
6.                 case WifiMonitor.P2P_GO_NEGOTIATION_SUCCESS_EVENT:
7.                 case WifiMonitor.P2P_GROUP_FORMATION_SUCCESS_EVENT:
8.                     if (DBG) logd(getName() + " go success");
9.                     break;
10.                 case WifiMonitor.P2P_GROUP_STARTED_EVENT:
11.                     mGroup = (WifiP2pGroup) message.obj;
12.                     if (DBG) logd(getName() + " group started");
13.                    if (mGroup.getNetworkId()＝WifiP2pGroup.PERSISTENT_NET_ID)  {
14.                     updatePersistentNetworks(NO_RELOAD);
15.                     String devAddr = mGroup.getOwner().deviceAddress;
16.                     mGroup.setNetworkId(mGroups.getNetworkId(devAddr,
17.                     mGroup.getNetworkName()));
18.                    ｝
19.                    if (mGroup.isGroupOwner()) {
20.                      if (!mAutonomousGroup) {
21.                          mWifiNative.setP2pGroupIdle(
22.                          mGroup.getInterface(), GROUP_IDLE_TIME_S);
23.                          }
24.                         startDhcpServer(mGroup.getInterface());
25.                      } else {.............}
26.                     transitionTo(mGroupCreatedState);
27.                               }
28.           }

             开始group negotiate后，wpa_supplicant会发多个event给WifiMonitor，WifiMonitor处理后也会发送多个event消息给P2pStateMachine。其中比较重要的是P2P_GROUP_STARTED_EVENT

GroupNegotiationState()接收到P2P_GROUP_STARTED_EVENT主要做了四件事：

①更新和设置mgroup的信息。

②调用DHCP为两端设备分配IP地址。

③向wifiP2pSettings发送广播。

④更新Group owner信息，跳转到GroupCreatedState连接完成。

GroupCreatedState函数主要调用sendP2pConnectionChangedBroadcast（）广播当前连接状态的改变，WifiP2pSettings会捕获这个WIFI_P2P_CONNECTION_CHANGED_ACTION这个消息并且更新UI为已连接状态。GroupCreatedState代码比较简单，感兴趣可以自行分析，到此P2P的主动连接已经结束。

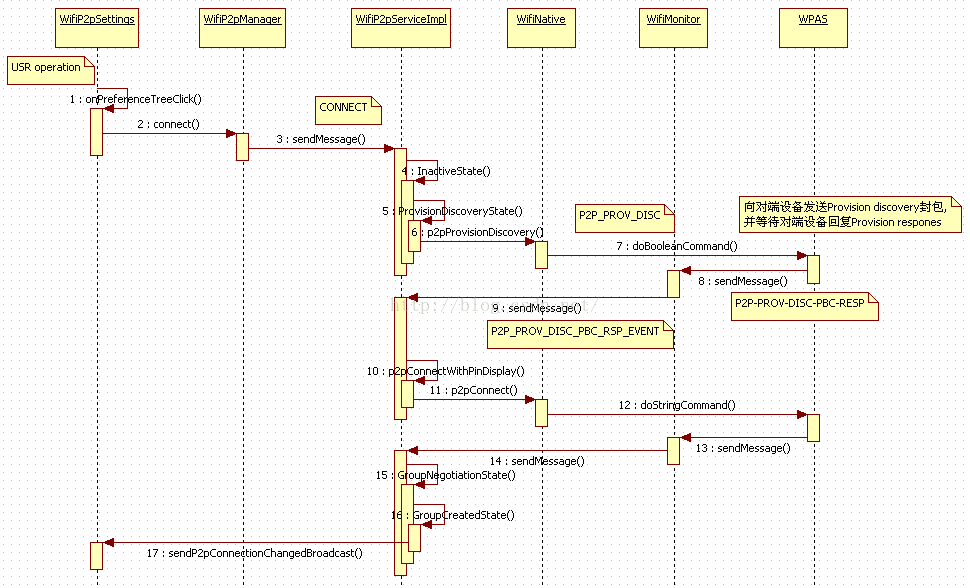

P2P主动连接的时序图如图6：

3.4.2Wifi Direct的Provision Discovery流程

                  P2P规范定义Provision Discovery流程，为了是确定两个P2P Device交互双方适用的WSC方法，只有在双方适用相同的WSC配置方法才能建立P2P Group。

前文分析知道，当P2pStateMachine的ProvisionDiscoveryState发送P2P_PROV_DISC命令给WPAS时便启动了Provision Discovery流程。

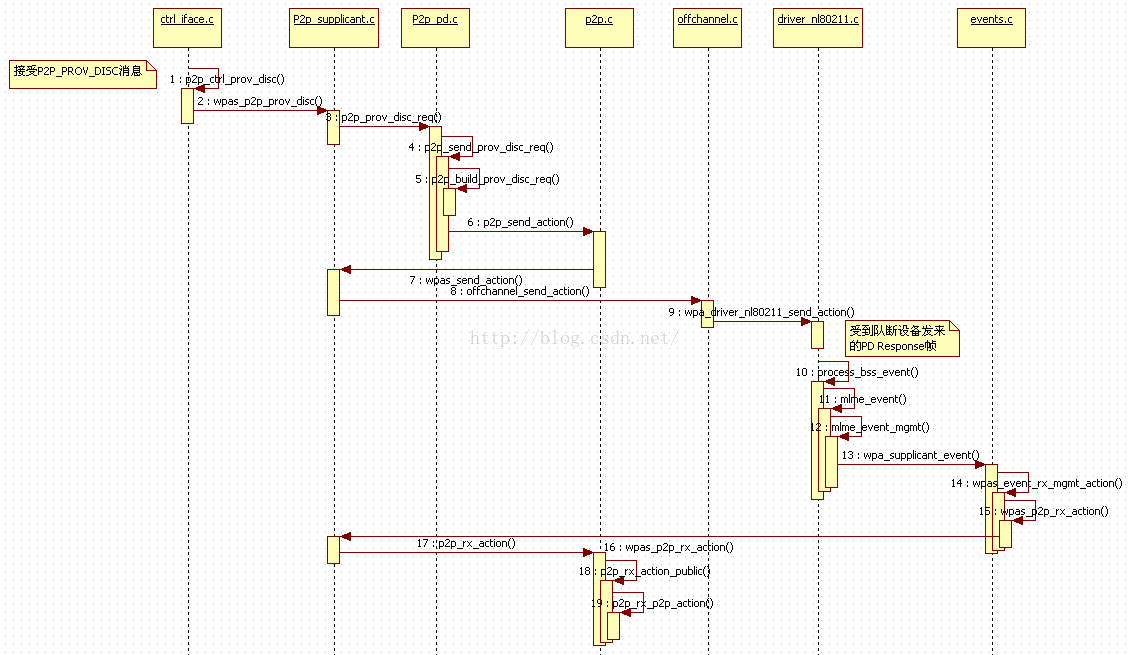

Provision Discovery流程可以分为三个步骤：PD Request帧的发送流程（时序图1～9）、Action帧的接收流程（时序图10～19）以及PD Response帧的处理流程。Provision Discovery流程时序图如下图7所示：

          PD Request帧最终通过p2p_send_action()函数发送出去，p2p_send_action()将涉及off channel发送以及处理对应的netlink消息的过程。

           PD Response帧属于Public Action帧的一种，PD Response帧主要有两种帧：对端设备发来的PD Response帧以及本机设备发送的管理帧TX Report，详细请分析process_bss_event()函数。无论是代表由本机发送的管理帧TX Report帧（NL80211_CMD_FRME_TX_STATUS）还是代表本机接收到的对端神杯发来的管理时间的帧（NL80211_CMD_FRME）最终都会调用mlme_event()函数。

PD Response帧处理流程主要做的工作：

1）解析PD Response帧，判断PD Response帧返回的WSC方法是否与所要求的WSC方法一致。

2）调用wpas_prov_disc_resp()发消息给客户端。对于前面提到的WSC PBC方式而言，wpas将发送P2P_EVENT_PROV_DISC_PBC_RESP消息给客户端。



3.4.3Wifi Direct的GO Negotiation流程

               由3.3.1节分析知道P2pStateMachine收到P2P_PROV_DISC_PBC_RSP_EVENT消息后，将会通过ProvisionDiscoveryState中调用p2pConnectWithPinDisplay()函数，该函数内部将发送命令P2P_CONNECT给WPAS开始GO Negotiation流程。

GO Negotiation流程主要有四个过程：P2P_CONNECT处理流程、GON Request帧发送流程、GON Request帧处理流程以及EVENT_TX_STATUS处理流程。

图8为P2P_CONNECT处理和GON Request帧的发送流程。

              对端设备设备根据接收到的GON Request帧回复GON Response帧，由前文分析知道GON Request帧将在p2p_process_go_neg_resp()函数负责处理。这段代码比较复杂暂且不进行分析，如果感兴趣自行分析。

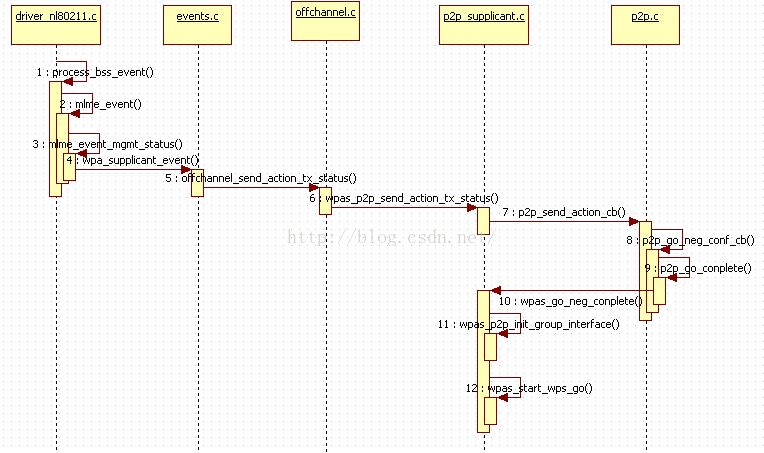

              当GON Confirmation帧发送出去后，wifi driver将向WPAS发送一个NL80211_CMD_FRAME _TX_STATUS,该消息直接导致driver wrapper发送EVENT_TX_STATUS消息给WPAS。图9为EVENT_TX_STATUS消息的处理流程：

                      当Group Negotiation完成后，WPAS将创建一个wpa_supplicant对象，它将用于管理和操作专门用于P2P Group的virtual interface(在GON Request帧发送过程创建)。一个interface对应一个wpa _supplicant对象，如果wpa_supplicant对象为GO角色，其MAC地址为P2P interface address;如果wpa_supplicant对象用于非P2P Group操作，其MAC地址为P2P Device address.
