DAPLink+PikaPython可以替代Jlink吗
文章目录
一 、我为什么替换掉JLink

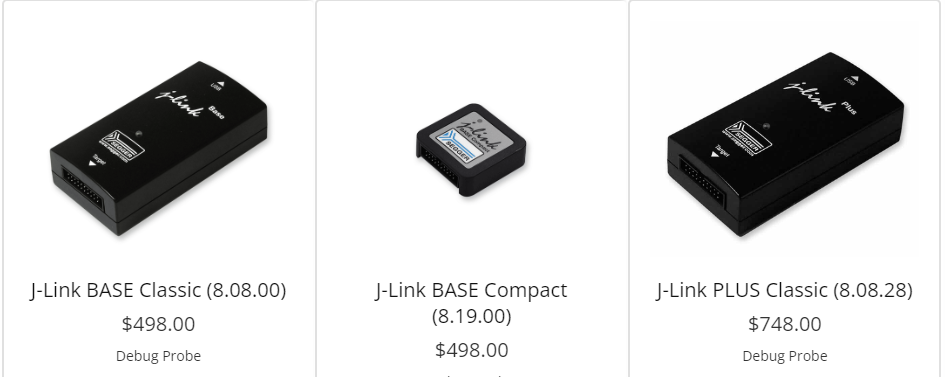

- 正版价格昂贵

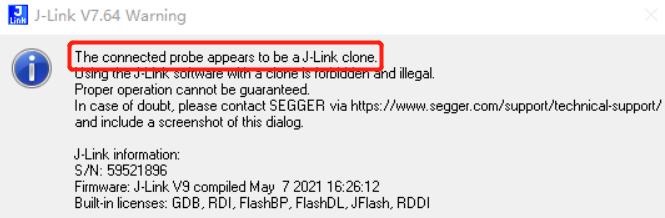

- 盗版检测:the connected probe appears to be a j-link clone
-

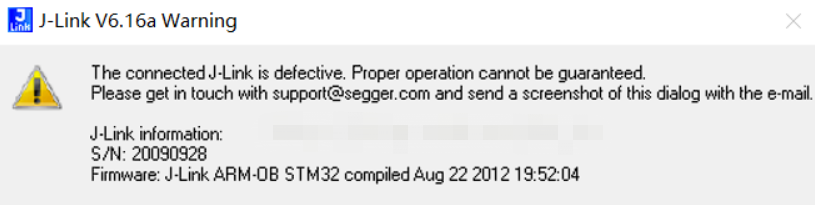

连接故障:The connected J-Link is defective
-
硬件损坏
市面上常见的盗版jlink,质量一言难尽,两三百的jlink在我手里至少坏的也有七八个了!
二、为什么选择DAPLINK
1、下载速度再也不是劣势

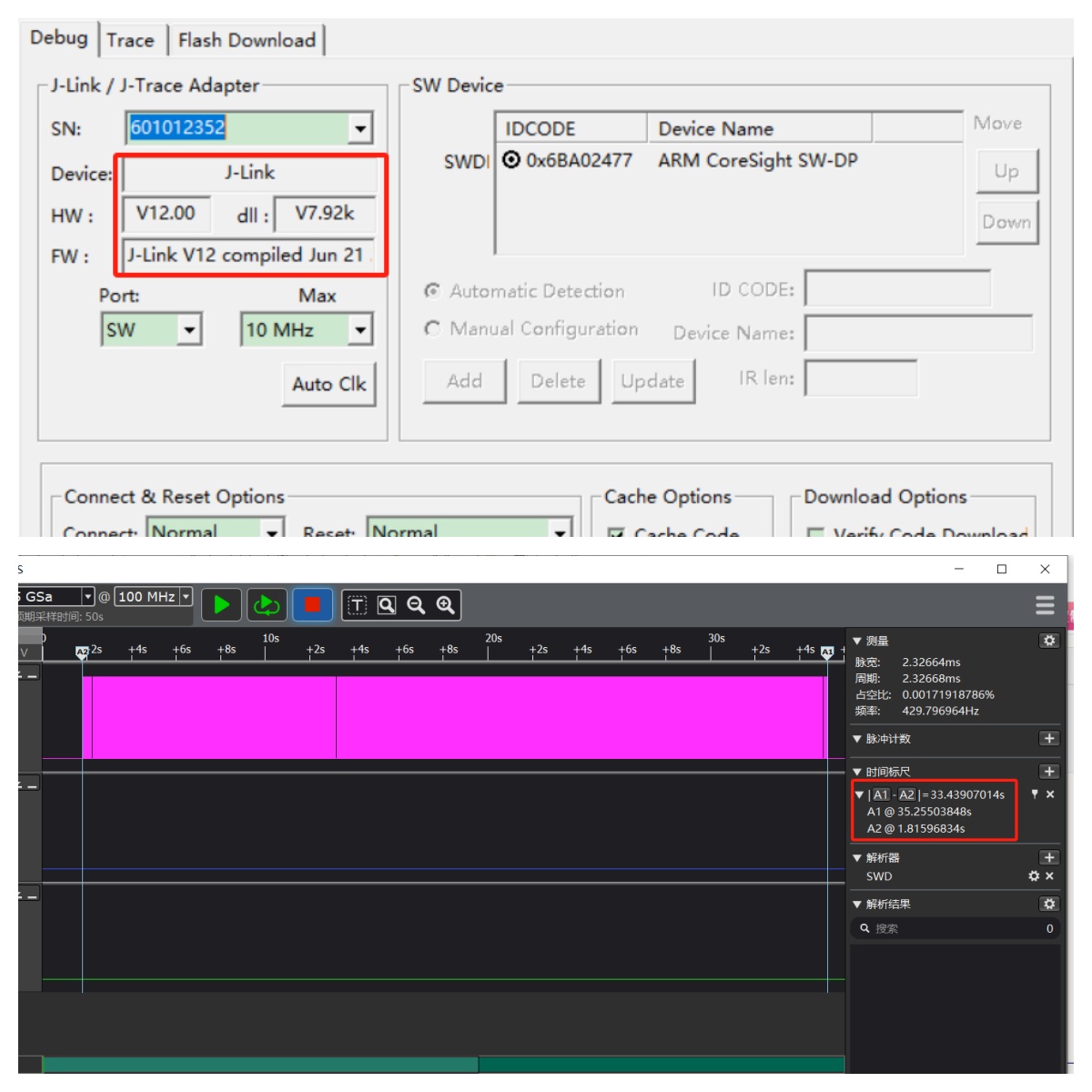

与目前市面上最新的J-LINK-V12速度对比,目标芯片使用STM32H743,开发环境MDK V5.39,分别使用MicroLink和Jlink V12将2558KB的HEX文件下载到内部FLASH中。使用逻辑分析仪测试时钟引脚,计算出擦除,编程,校验全过程的时间,MicroLink使用时间为24.205秒,Jlink V12使用时间为33.439秒,测试数据如下图:
Jlink V12测试结果:
MicroLink测试结果:
下载过程中CLK的时钟波形:
测试结果对比:
调试器 | 总耗时(擦除,编程,校验) |
---|---|
MicroLink | 24.205秒 |
J-LINK V12 | 33.439秒 |
2、USB转UART的速度一尘绝骑
MicroLink内置USB转串口功能,串口最大支持10M波特率,无丢包。

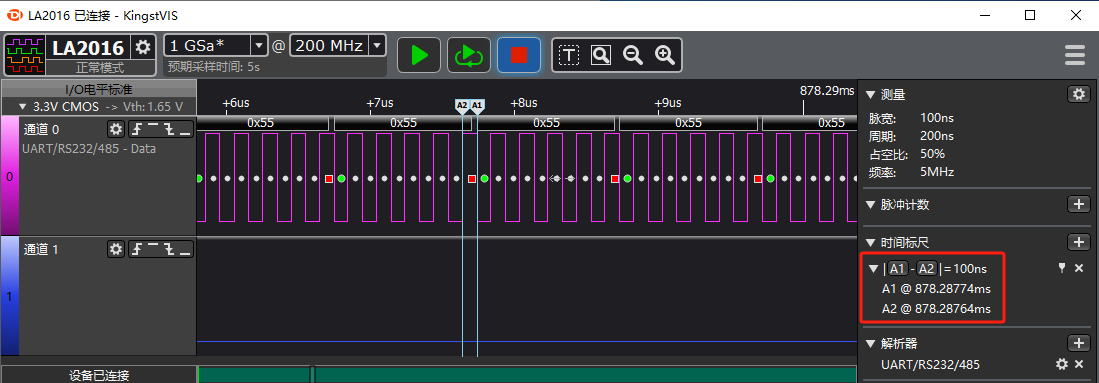

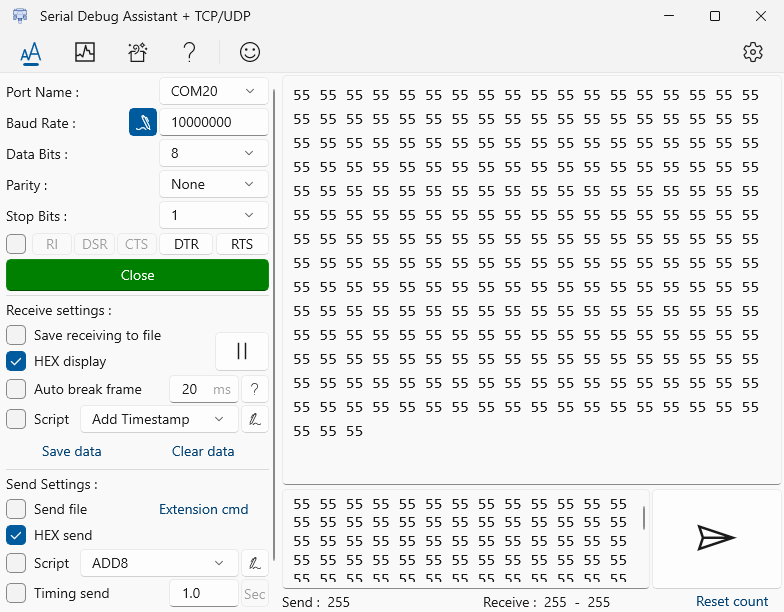

使用逻辑分析仪抓取波形如图所示,每个bit传输的时间为1/10M=100ns。
三、还不够?再加上PikaPython呢
DAPLINK还有个最大的优势就是**开源**!开源最大的乐趣就是,认为不爽的地方,直接自己动手改造!Jlink有的我们也可以有,Jlink没有的,我们也要有。
得益于 MicroLink 内置的 PikaPython 脚本引擎,我们可以用熟悉的 Python 脚本直接操控 MicroLink,无需复杂开发环境,也不必重新烧录固件。
比如你可以这样做:
-
写一个脚本,定时采集目标芯片的寄存器数据,自动打印到串口;
-
写一个脚本,实现简易的烧录流程,把文件拖进 U 盘就能一键下载;
-
甚至可以根据不同客户需求,快速定制一套上位机交互逻辑,轻松部署到你自己的产测上位机中。
一句话总结:以前只有工程师才能做的事,现在任何人写个脚本就能搞定!
3、从此实现RTTView自由

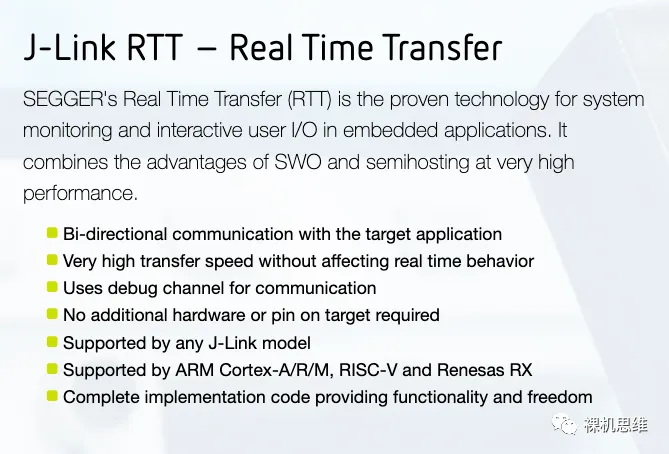

你听说过J-Link的RTT么?官方的宣传是这样的:
简单来说,只要拥有了J-Link,你就可以享受以下的便利:
- 无需占用USART或者USB转串口工具,将printf重定位到一个由J-LINK提供的虚拟串口上;
- 支持任何J-LINK声称支持的芯片
- 高速通信,不影响芯片的实时响应
它的缺点也是明显的:
-
你必须拥有一个J-Link,如果你使用的是 CMSIS-DAP或者ST-Link之类的第三方调试工具,就无法享受这一福利;
-
需要使用J-Link RTT Viewer这个不人性化的上位机;
如果你看到这里,那么恭喜你,因为从此刻起RTT的限制被打破了,缺点也将不复存在。
只要你拥有了MicroLink,就可以享受以下的便利:
- 无需占用USART或者USB转串口工具,将printf重定位到一个由MicroLink提供的虚拟串口上;
- 不需要使用专门的RTTView上位机,支持任意串口助手;
- 高速通信,不影响芯片的实时响应。

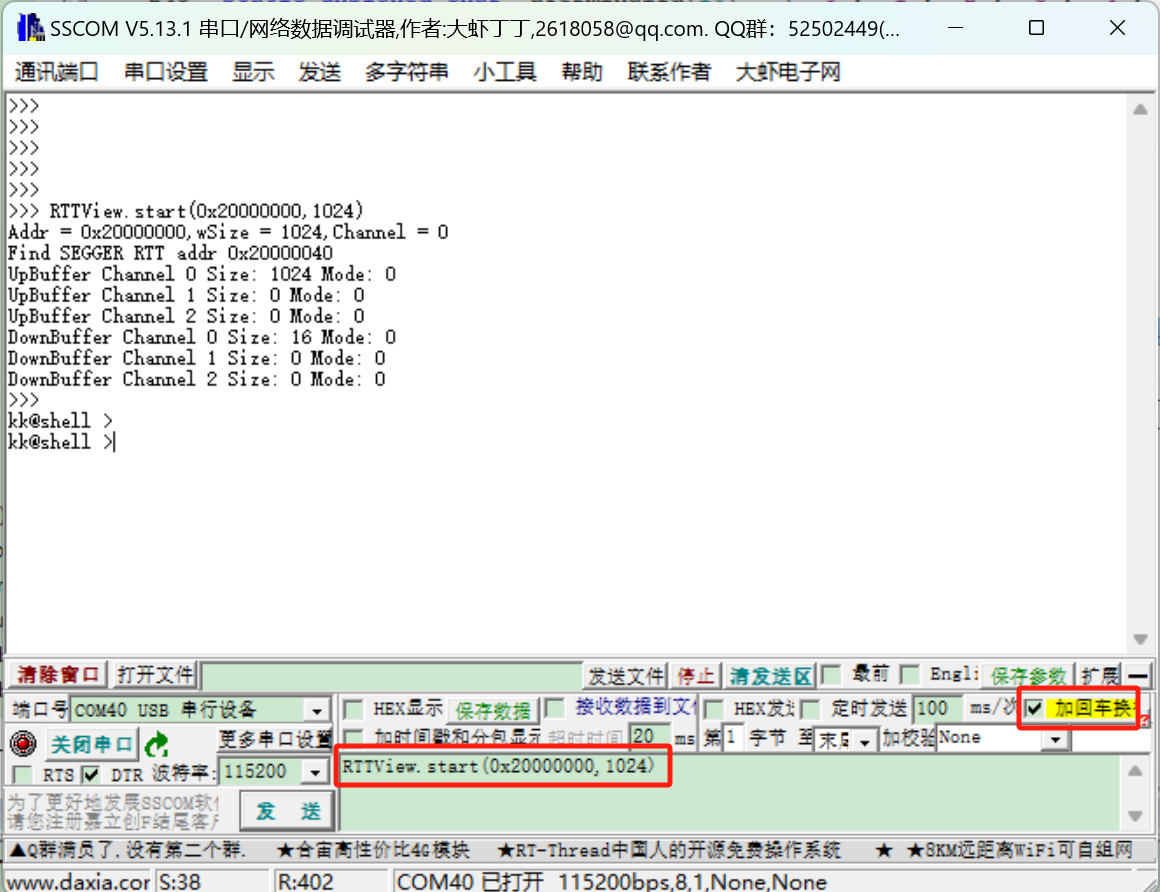

**启动RTT功能:**打开任意串口助手,选择MicroLink的虚拟串口,输入以下指令:
RTTView.start(0x20000000,1024,0)
- 0x20000000:搜索RTT控制块的起始地址;
- 1024:搜寻范围大小
- 0:启动RTT的通道
比如将shell命令行工具对接到RTT的通道0中:
uint16_t shell_read_data(kk_shell_t *ptObj, char *pchBuffer, uint16_t hwSize)
{
return SEGGER_RTT_Read(0,(uint8_t *)pchBuffer, hwSize);
}
uint16_t shell_write_data(kk_shell_t *ptObj, const char *pchBuffer, uint16_t hwSize)
{
return SEGGER_RTT_Write(0, pchBuffer,hwSize);
}
4、下载固件从未如此简单,从此告别J-Flash
- keil能支持的芯片,MicroLink就能支持

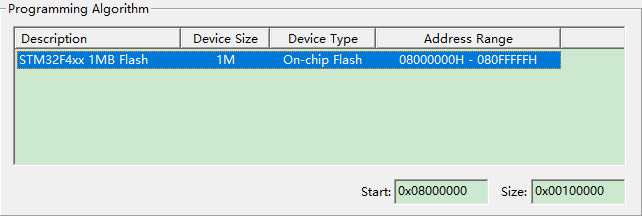

熟悉Keil的朋友们都知道,当我们要下载编译好的镜像到Flash时,首先要做的一步就是选择合适的Flash下载算法,而这个算法本身就是一个FLM文件:
所谓Flash下载算法,是负责擦除、下载数据到flash的一个软件。而Keil的芯片pack包会包含FLM文件以支持芯片的下载。
解析flm文件的原理:
解析一下现有的FLM文件,以STM32F4xx_1024.FLM为例:
将ARM:CMSIS Pack文件夹(通常在D:\Users\Administrator\AppData\Local\Arm\Packs\Keil\STM32F4xx_DFP\2.15.0\CMSIS\Flash)中的内容复制到一个新文件夹中。
打开命令行工具,输入arm-none-eabi-readelf -a STM32F4xx_1024.FLM:
$ arm-none-eabi-readelf -a STM32F4xx_1024.FLM
...
Symbol table '.symtab' contains 17 entries:
Num: Value Size Type Bind Vis Ndx Name
0: 00000000 0 NOTYPE LOCAL DEFAULT UND
1: 00000000 0 NOTYPE LOCAL DEFAULT 1 $t
2: 00000122 0 NOTYPE LOCAL DEFAULT 1 $d
3: 00000144 0 NOTYPE LOCAL DEFAULT 2 $d.realdata
4: 00000148 0 NOTYPE LOCAL DEFAULT 3 $d.realdata
5: 00000000 0 FILE LOCAL DEFAULT ABS FlashPrg.c
6: 00000000 0 SECTION LOCAL DEFAULT 1 .text
7: 00000000 0 FILE LOCAL DEFAULT ABS FlashDev.c
8: 00000148 4256 SECTION LOCAL DEFAULT 3 .constdata
9: 00000000 0 NOTYPE GLOBAL HIDDEN ABS BuildAttributes$$THM_ISAv
10: 00000001 28 FUNC GLOBAL HIDDEN 1 GetSecNum
11: 0000001d 46 FUNC GLOBAL HIDDEN 1 Init
12: 0000004b 14 FUNC GLOBAL HIDDEN 1 UnInit
13: 00000059 44 FUNC GLOBAL HIDDEN 1 EraseChip
14: 00000085 76 FUNC GLOBAL HIDDEN 1 EraseSector
15: 000000d1 82 FUNC GLOBAL HIDDEN 1 ProgramPage
16: 00000148 4256 OBJECT GLOBAL HIDDEN 3 FlashDevice
No version information found in this file.
Displaying notes found at file offset 0x00002b9c with length 0x0000001c:
Owner Data size Description
ARM 0x0000000c Unknown note type: (0x40000000)
通过Symbol table信息我们可以找到Init、UnInit、EraseSector和ProgramPage函数所在的位置。我们所需要的正是以上函数,接下来的任务只需要写一个上位机,将以上函数提取出来即可,这个工具我已经写好,如图:
通过FLM下载算法转换工具打开文件,可以生成对应的下载算法驱动文件。之所以说MicroLink可以支持keil能支持的芯片,正是因为我们借助了KEIL提供的FLM文件。
- U盘拖拽下载
打开U盘内的flm_config.py
脚本,代码如下所示:
import FLMConfig
ReadFlm = FLMConfig.ReadFlm()
res1 = ReadFlm.load("STM32/STM32F10x_512.FLM.o",0X08000000,0x20000000)
ReadFlm.load
函数的三个参数:
-
“STM32/STM32F10x_512.FLM.o” :选择通过FLM下载算法转换工具转换后的下载算法;
-
0X08000000:默认U盘拖拽下载的FLASH位置;
-
0x20000000:单片机的RAM基地址;
-
指令下载
MicroLink内置了一条离线下载的python函数:
load.bin("boot.bin",0X8000000)
两个参数的含义:
- “boot.bin”:下载的文件名字;
- 0X8000000:下载的地址;

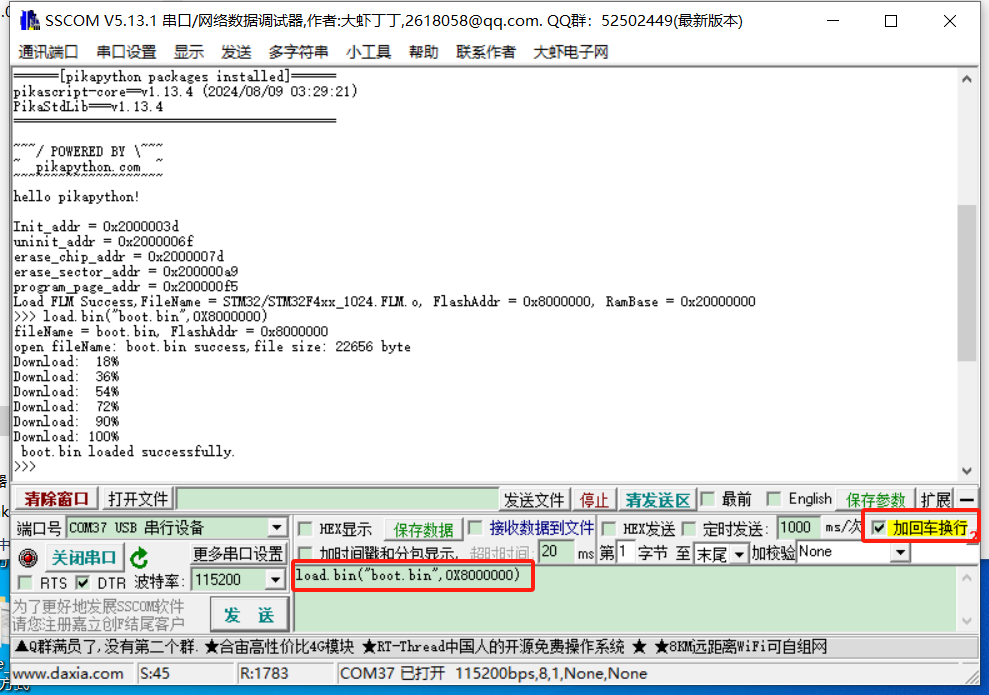

将需要下载的bin文件复制到U盘中,然后随便使用一个串口助手,打开虚拟串口,输入
load.bin("boot.bin",0X8000000)
加回车,效果如下:
5、产品已经出货,没留下载口,需要升级固件怎么办?
经常有产品因为种种原因无法预留下载口,只能通过串口给产品升级固件。
串口的升级协议最普遍的是采用ymodem传输协议,ymodem协议具有显著的优点:
-
分段传输:ymodem 提供了文件校验和分段传输机制,提高了传输过程的鲁棒性。
-
自动重试机制:ymodem 协议中带有重试机制,确保每个数据包在成功接收前会自动重发,以提升传输成功率。
开发一个带有ymodem协议的bootloader和上位机需要较高的技术水平,操作不当还可能导致设备升级失败。这不仅增加了技术支持成本,也降低了客户满意度,尤其对于不了解这个技术的用户而言,升级流程显得尤为繁琐。
为了避免用户开发复杂的上位机,MicroLink内置了Ymodem协议,支持通过串口进行可靠的文件传输,升级过程一目了然。
四、来自开源社区,回馈开源社区
正是因为无数开源项目的无私共享,MicroLink 才能在短时间内集成如此强大的能力。从底层协议到工具链支持,从调试体验到脚本引擎,我们始终站在开源社区的肩膀上前行。再次感谢以下开源项目的作者:
CherryDAP开源项目:
https://github.com/cherry-embedded/CherryDAP
PikaPython开源项目:
https://github.com/pikastech/pikapython
先辑的技术支持R佬;
https://github.com/RCSN/hpm_sdk_extra
MicroBoot开源项目:
https://github.com/Aladdin-Wang/MicroBoot
所以,我也选择把 MicroLink 的代码、原理图开源,希望能够回馈社区,并点燃更多创意的火花。
👉 产品链接:https://item.taobao.com/item.htm?ft=t&id=895964393739
👉 项目地址:https://github.com/Aladdin-Wang/MicroLink
👉 产品介绍:https://microboot.readthedocs.io/zh-cn/latest/tools/microlink/microlink/
欢迎 Fork、Star,也欢迎提 Issue、提 PR —— 不只是使用者,你也可以成为 MicroLink 的共建者!
