pyplot.plot 绘图 marker 过密怎么办？

本文链接：https://blog.csdn.net/sinat_32570141/article/details/112387739

plot marker 密度过大怎么办

鉴于多数代码比较简单，本文的示例源代码就不全部放上来了，那样太长。需要的可以下载完整的 .ipynb 文件，包含了每一步的示例源代码，下载地址：https://download.csdn.net/download/sinat_32570141/14052756

日前，Python草堂群的一位网友用pyplot.plot绘制的图形，开启 marker后，由于 points 密度太大， marker 堆叠在了一起，想少标注一些点，问应该怎么办？

推荐两个方法：

因为他是科研中的绘图，首先推荐了提取数据的子集，绘制第二个点图。
其次推荐使用 pyplot.plot的 markevery参数。

他用第 1 个方法后，反馈说，那样会再绘制一条线，那不是他想要的。最后他选择了第二个方法。这里反映了很多人对 matplotlib 绘图的认识、思维上的不足。

有感而发，就从 maker 密度过大，应该如何处理，聊聊 matplotlib 绘图中多个解决方案如何选择的问题。

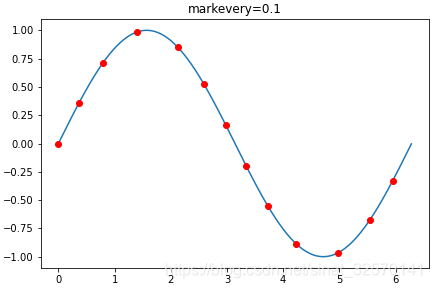

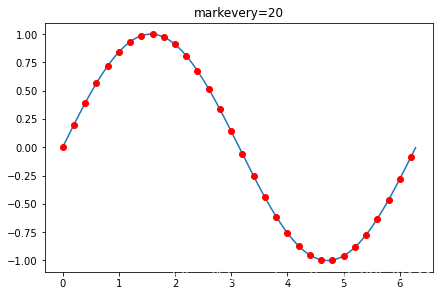

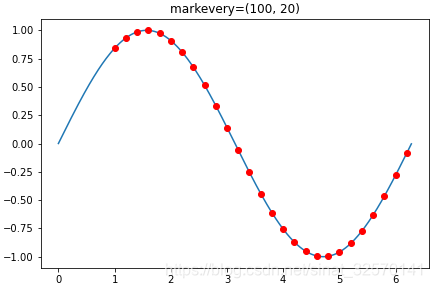

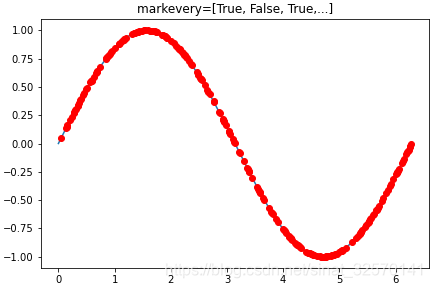

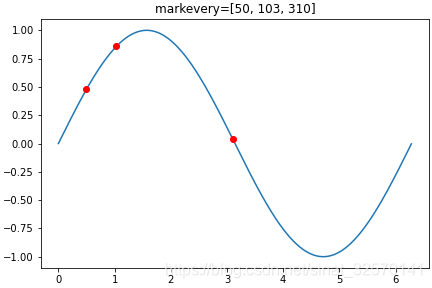

先顺带详细总结一下 pyplot.plot(x,y, markevery) 的 markevery 参数设置。

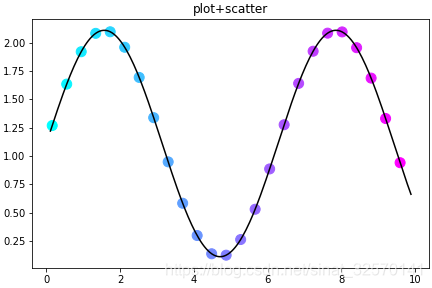

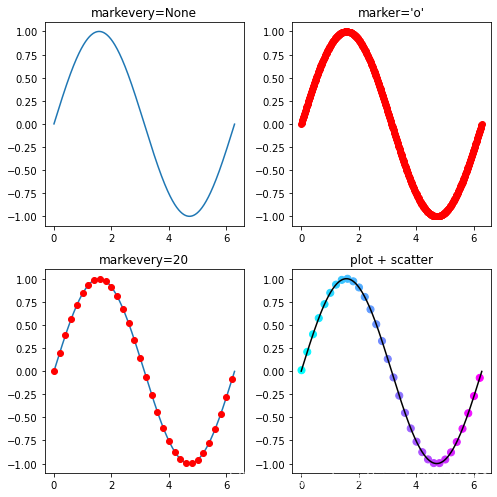

下图是两种设置方法的比较：

在这里插入图片描述

marker 密度过大的示例

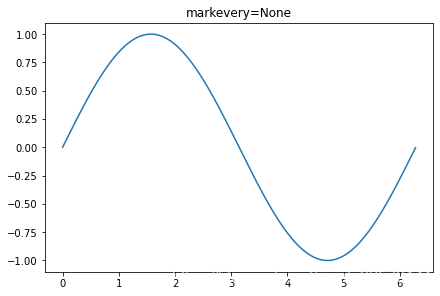

marker=None

%matplotlib inline

import matplotlib.pyplot as plt
import numpy as np

x=np.arange(0,2*np.pi,0.01)
y=np.sin(x)

fig, ax = plt.subplots(constrained_layout=True)
plt.title('markevery=None')

ax.plot(x, y,  marker=None, mec='r')
plt.savefig('.\\assets\\handle_marker01.png',facecolor='w')

plt.show()

在这里插入图片描述

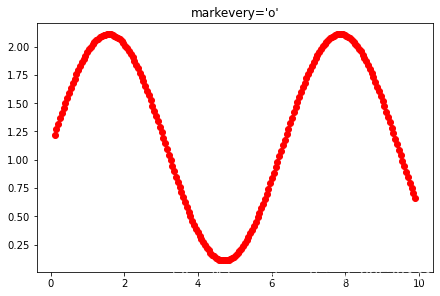

设置 marker = ‘o’

变成了这样：

在这里插入图片描述

%matplotlib inline

import matplotlib.pyplot as plt
import numpy as np

delta = 0.11
x = np.linspace(0, 10 - 2 * delta, 200) + delta
y = np.sin(x) + 1.0 + delta

fig, ax = plt.subplots(constrained_layout=True)

plt.title('markevery=\'o\'')

ax.plot(x, y,  marker='o', mfc='r',mec='r')

plt.savefig('.\\assets\\handle_marker02.png',facecolor='w')

plt.show()

可以：

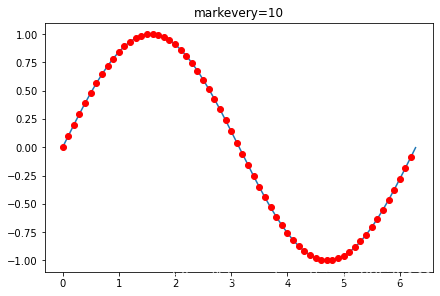

设置 markevery=10

%matplotlib inline

import matplotlib.pyplot as plt
import numpy as np

x=np.arange(0,2*np.pi,0.01)
y=np.sin(x)

fig, ax = plt.subplots(constrained_layout=True)

plt.title('markevery=10')

ax.plot(x, y,  marker='o', markevery=10, mfc='r',mec='r')

plt.savefig('.\\assets\\handle_marker03.png', facecolor='w')

plt.show()
