一同毕业的同学，经过20年，每个人生阶段看似不经意的选择，都会产生截然不同的人生轨迹。当时选择进入电视台，当时一个轻松的选择，也许真的是个错误的决定。十多年之后这个当时细小的偏差，如今却造成了绝大的不同。
在vellum中模拟两个连接的钟摆如何产生毫不相同的轨迹
我是geo流程图
f@mass = 0.0;
首先
制作步骤
本节将学习：
01）设置初始状态
正式制作
○ 节点 ○
○ 具体操作 ○
❖ 小目标1 ❖

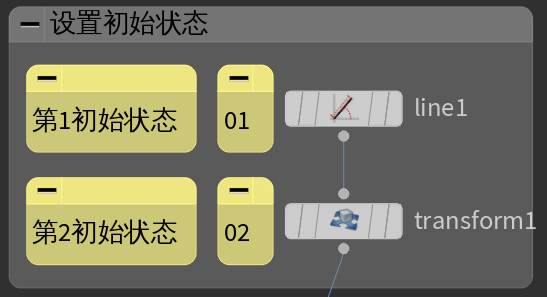

“双摆旋转”的“第一个初始状态”
? 解决方案 ?

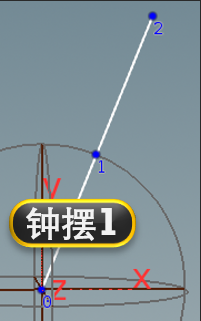

01）line ：一根倾斜的线
a）角度：Direction x=0.4；
b）三个点：points=3；
○ 第一初始状态 ○
❖ 小目标2 ❖
“双摆旋转”的“第二个初始状态”
? 解决方案 ?
使用“变换节点”
02）transform：
○ 第二初始状态 ○
○ 节点 ○
○ 小目标1 ○
本例只需要“长度约束”类型
? 解决方案1 ?

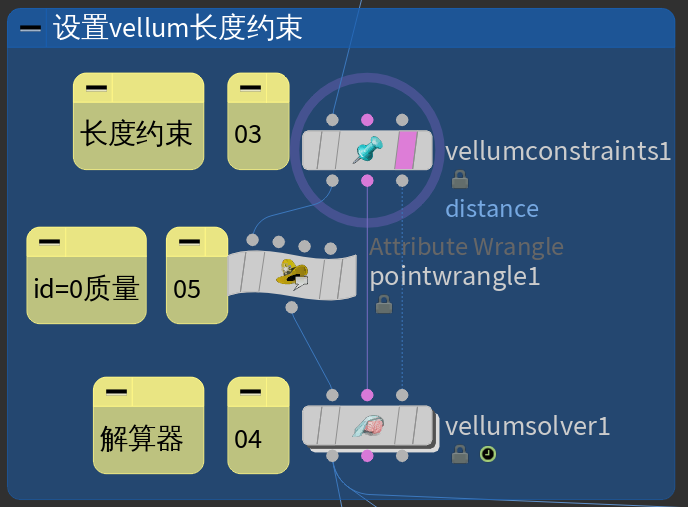

3）vellum constraints节点：
❖ 小目标2 ❖
设置“ID:0”为“双摆第一段的轴点”
? 解决方案2 ?
A）ID:0点的质量=0：

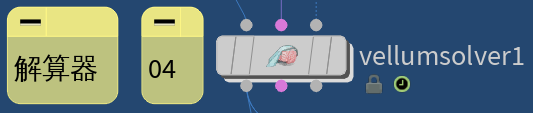

4）vellum solver：vellum解算器

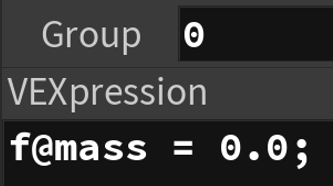

5）pointwrangle：id:0质量=0

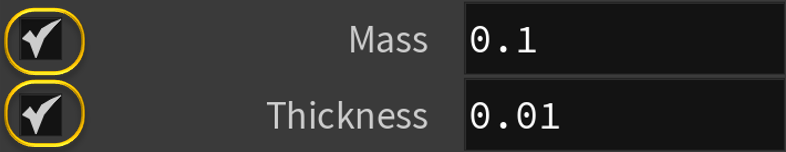

B）其它点应用质量和厚度：
3）vellum constraints节点：
○ 基本设置完成 ○
01）播放。
❖○ 小问题 ○❖
本例不希望：钟摆模拟减弱并消失
○ 节点 ○
? 解决方案 ?

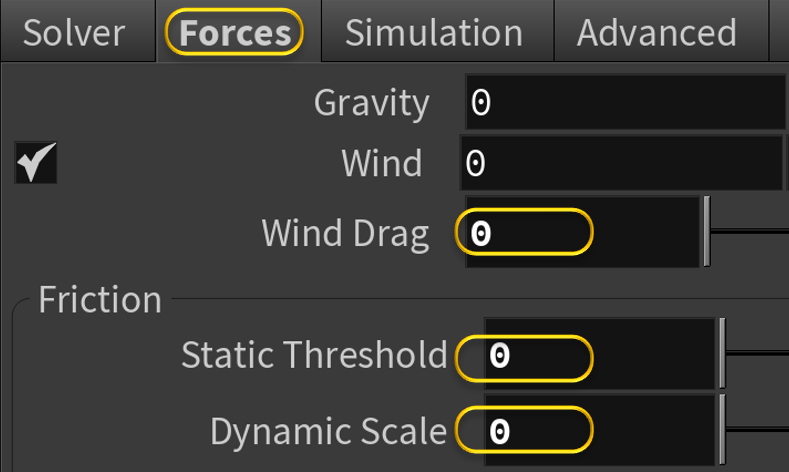

4）vellum solver： 风力，摩擦力，动态刻度都=0
○ 节点 ○
? 解决方案 ?

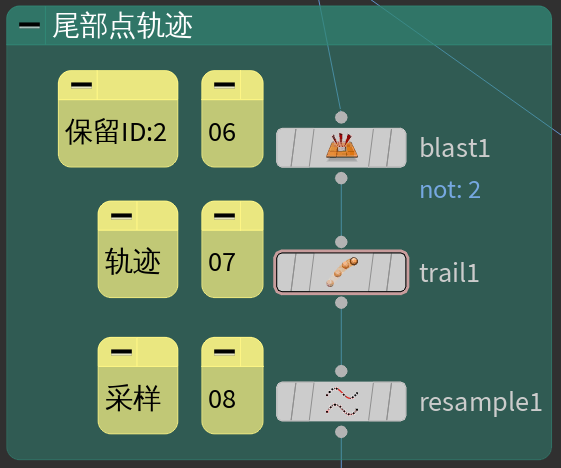

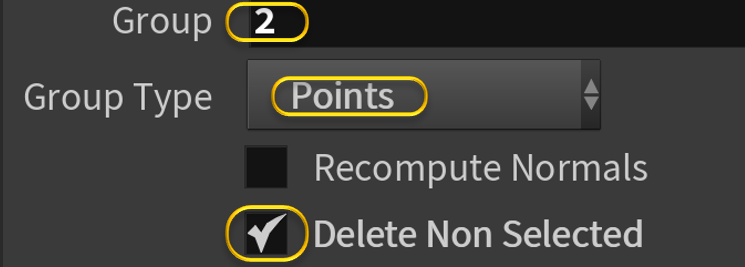

6）blast：
7）trail：
❖○ 小问题 ○❖
B1）摆动运动速度太快；

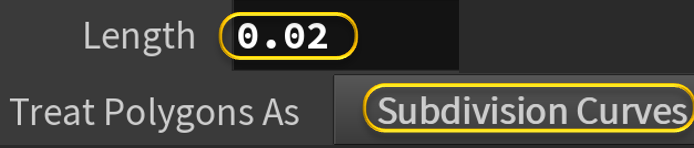

B2）轨迹分辨率太低
? 解决方案 ?

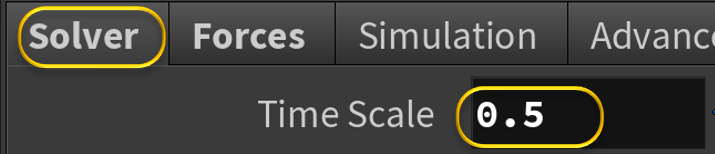

3）vellume solver：
8）resample：
小改动

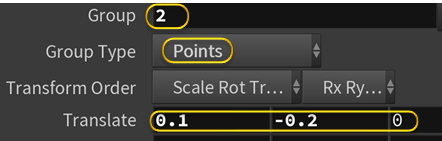

1）“点ID:2”增加z轴的偏移。产生3D的轨迹
2）增加一个“点ID:1”的轨迹。
○ 节点 ○

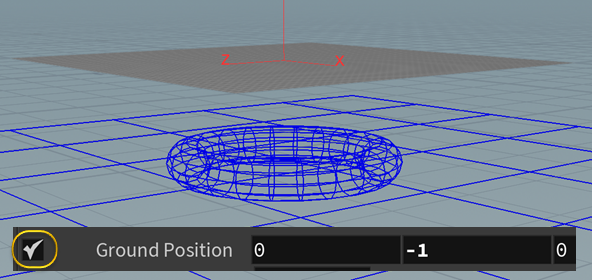

1）grid1：size=2*2； 分辨率：50*50

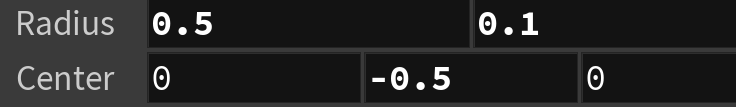

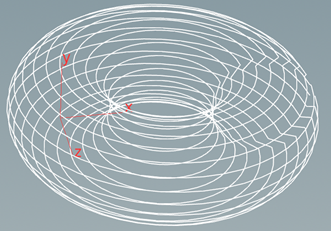

2）torus1：

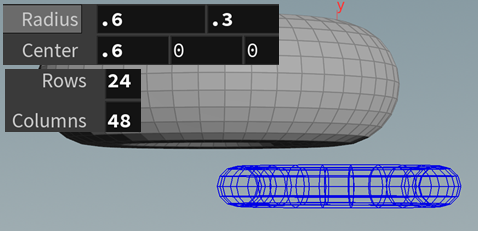

3）vellumconstraints1：

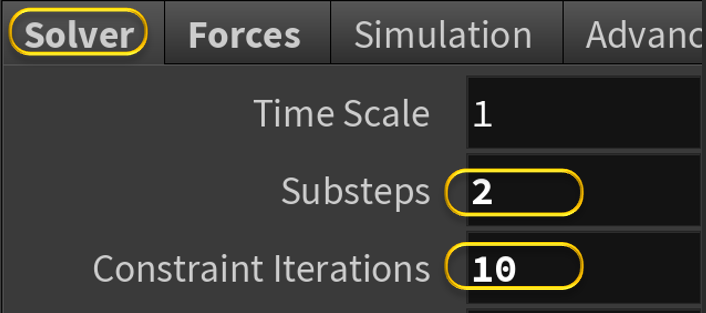

4）vellumsolver1：
○ 保持边缘长度约束○
○ 保持该边缘长度约束 ○

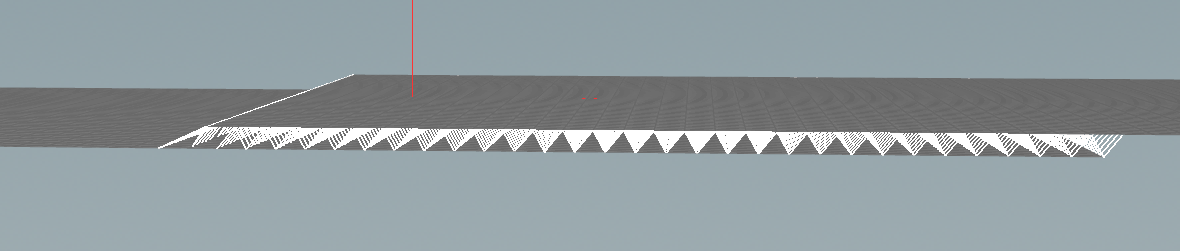

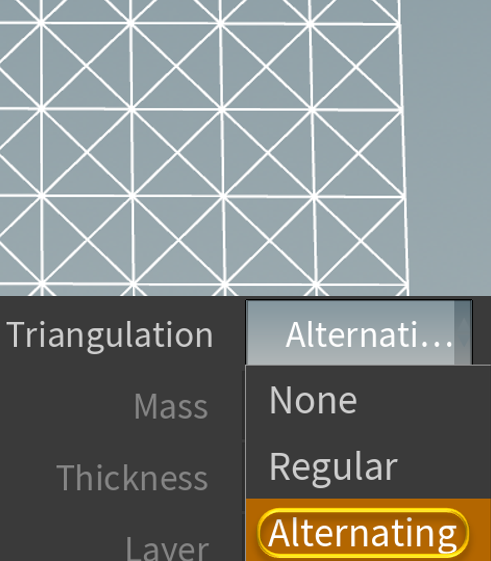

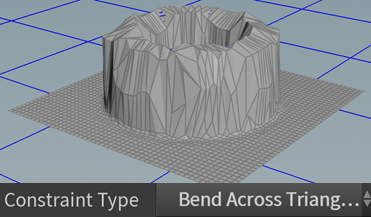

每一对三角形创建一个三角形之间的约束保持最初的二面角
? 解决方案 ?
5）vellumconstraints2：

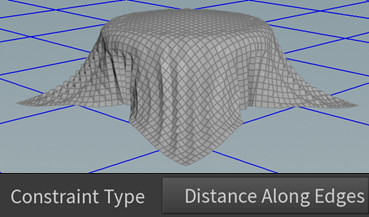

a）再在添加一个约束。
b）类型改成Distance Along Edges。
○ 布料约束 ○

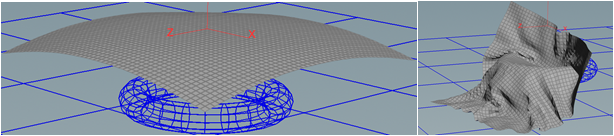

6）vellumconstraints切换cloth类型：
7）<6>d1中间输出槽连接 null：

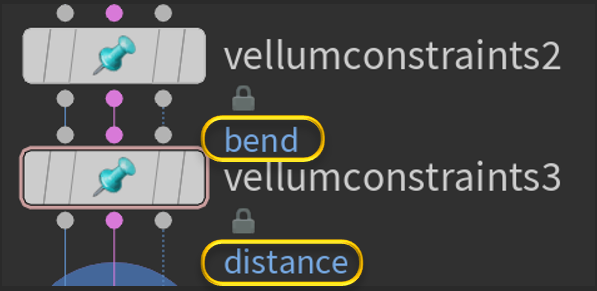

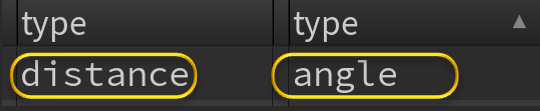

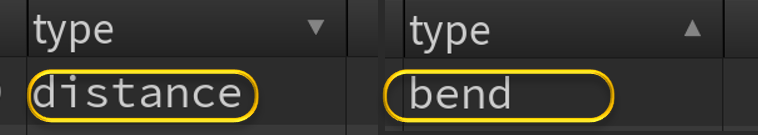

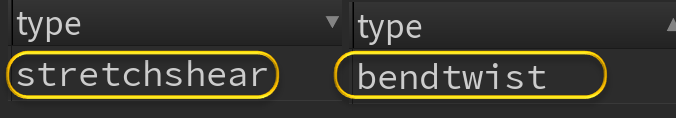

a）在几何体sheet表中有“弯曲”“距离”约束条件。
b）每个prim都有每个的约束属性。
c）高亮可以看出约束网格：可以选择不同网格类型。
? 为了驱动模拟行为，就要影响prim的参数；比如“硬度stiffness”“restlength”“阻尼damping”.
? 接下来，对毛发进行限制；
○ 毛发约束 ○

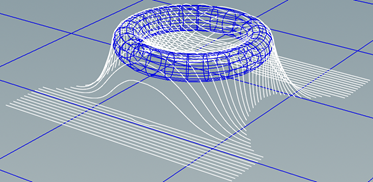

? 这里需要polyline，而不是polygon；
8）grid

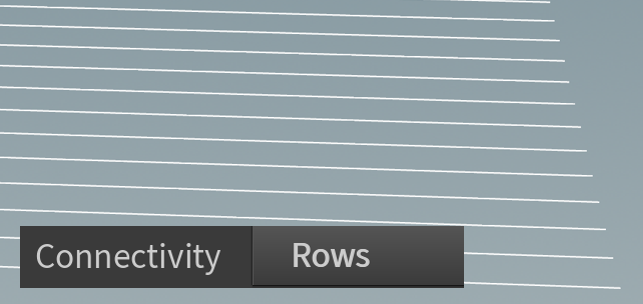

a）改变grid的连接类型。
b）播放
c）毛发约束属性：
1 它在相邻点之间强制一个给定角；
2 还会执行一个给定的扭曲约束，所以头发绳子不会在它们里面扭曲；
3 它还有伸展约束，加强点距离，
○ 纤维，串约束 ○
? 跟hair很相似；
6）vellumconstraints切换string类型：
a）看一下“电子表格”
b）这里不限制没跟string的扭曲，更容易的约束模拟，比hair计算速度更快。
c）约束更简单。
? 跟其他的约束结合使用；

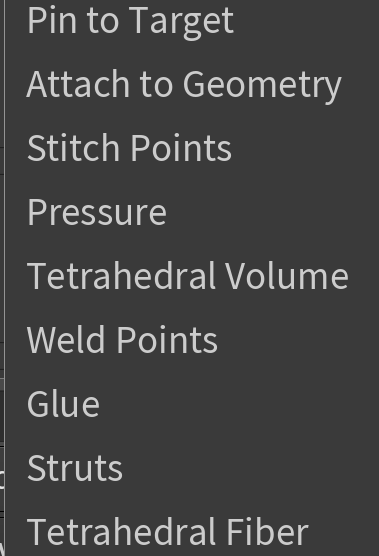

1）Pin to Target
❖作用❖
把模拟点固定在给定位置

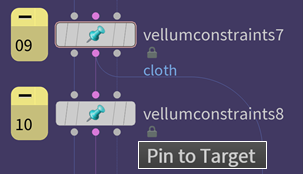

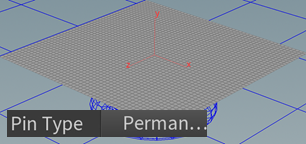

9）第一个约束：cloth类型：
10）第二个约束：Pin to Target类型
a）小问题）播放没反应。
因为）pin约束传入的几何体
? 解决方案 ?

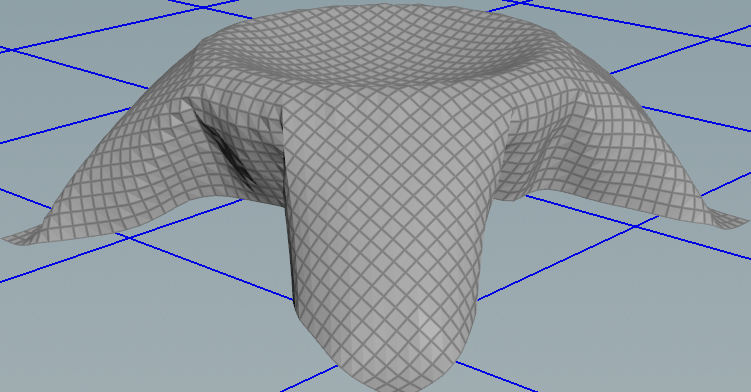

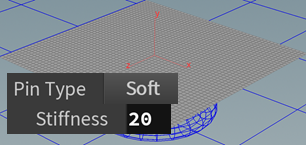

1）换soft，硬度减小=20，布料整体上下浮动
pin就像弹簧一样，拉回它原来的位置。
2）Attach to geometry
2）Attach to geometry
❖ 作用 ❖
1）它会找到与目标geo表面最近的点，
2）建立弹簧连接保持点与表面的距离。
❖ 小目标 ❖

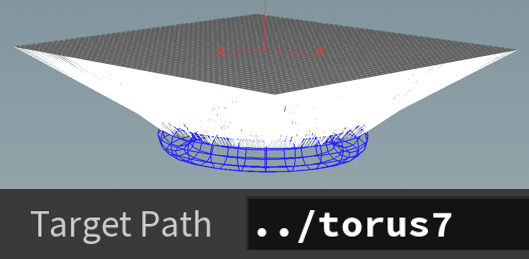

attach给几何体
解决方案）把geo拖到Target Path栏
a）播放
❖ 小问题 ❖
有些奇怪的效果
? 应用方案 ?

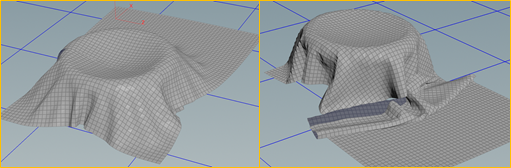

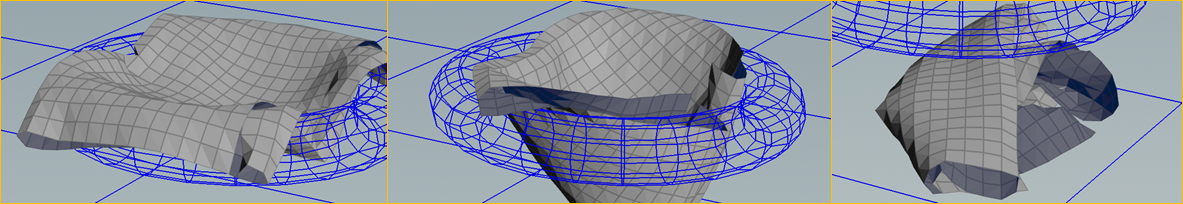

类似胶水，粘贴“geo”到“碰撞体”上
3）stitch points
❖ 作用 ❖
缝合约束，用来缝合不同的几何体
❖ 举个栗子❖
执行）

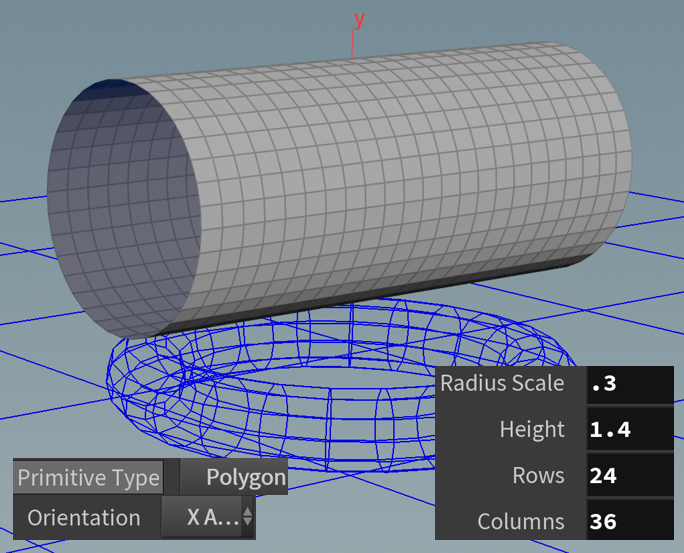

a）建立一个tube替换grid：

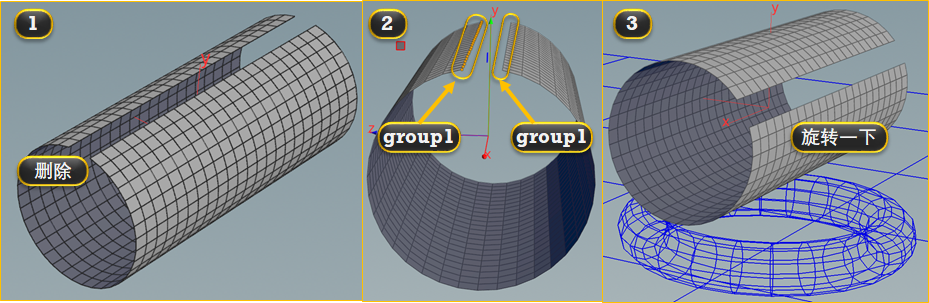

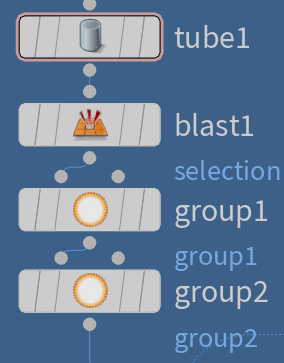

b）选择一些面，删除；打组；旋转；
c）暂时使“stitch缝合约束”失效，播放。
? 应用方案 ?
如果）斗篷盖在跑步的角色身上，它需要缝合一些点，可以把选择两组点组合在一起
❖ 小目标 ❖
缝合两组点
❖ 解决方案 ❖
○ 设置两组点；硬度；
4）pressure
? 应用方案 ?

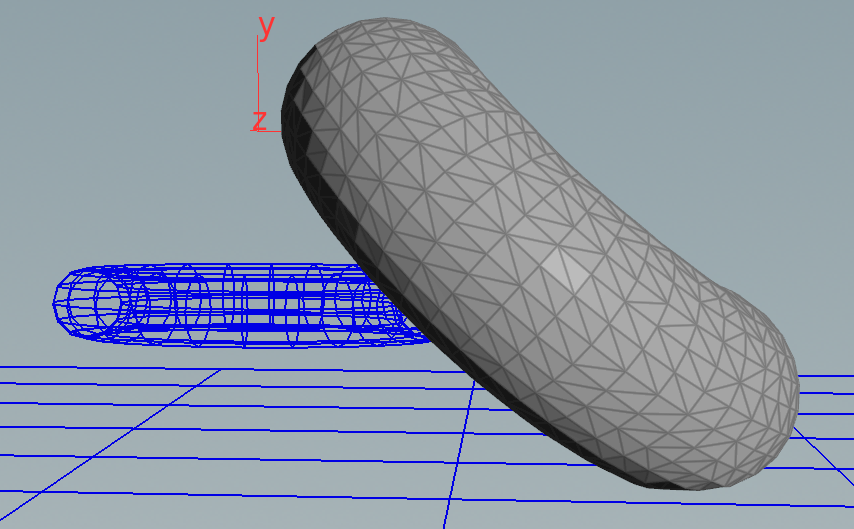

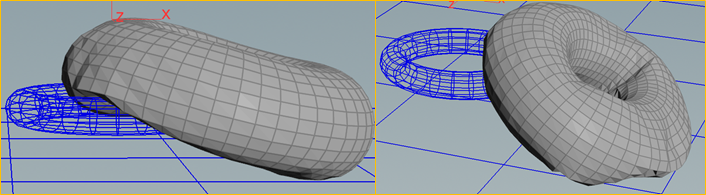

充气气球&充气玩具 吸收了压缩气体的geo
❖ 测试 ❖

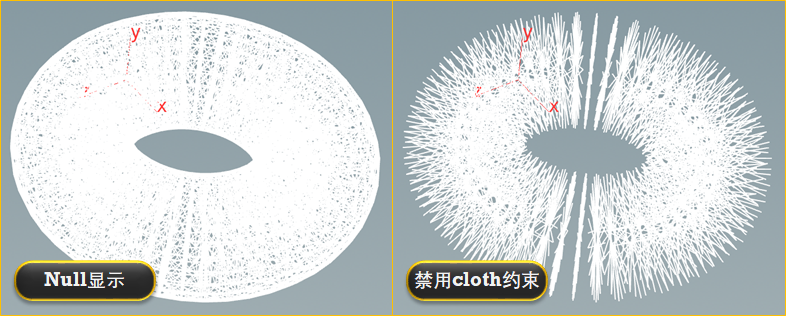

a）禁用cloth约束；显示null
b）电子表只有一个prim的压力约束
因为这个储存了我们输入的对象的体积，它根据刚度参数，试图强制执行这个体积。
5）tetrahedral volume
❖ 作用 ❖
四面体体积约束的是：一个有四面体网格填充的网格，
❖ 举个栗子❖

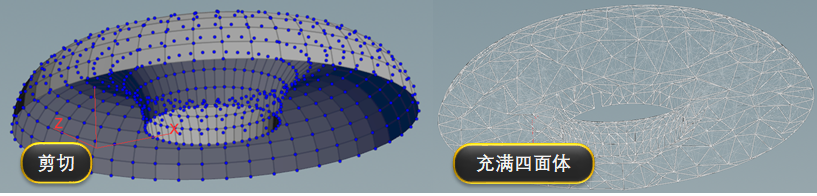

a）Clip节点，剪掉一部分geo。
b）clip前加入“solidconform”可以观察里面充满四面体。
c）使clip失效；播放，有些慢，有些硬
? 应用范围 ?
气球或充满不可压缩液体的物体（水，油等），如果pressure约束表现得太软，这是一种选择
6）struts
❖ 举个栗子 ❖
a）切换struts约束
❖ 作用 ❖
○ 它试图在一个网格上寻找相反的点，然后把两个点连接起来，产生一个简单的类似软体的约束；
○ 这种模拟速度很快，对于基本的软体，它不会被压的太厉害，这是一种非常快速简单的稳定的软体模拟方法。
最后两种约束
7）Glue
❖ 举个栗子 ❖

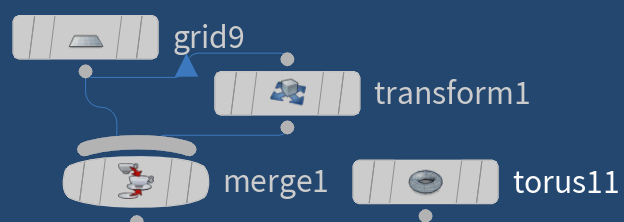

a）transform和merge创建grid，得到两个错位的不相连的网格；
b）Glue失效，播放，第二块布会滑下来。
❖ 作用 ❖
○ 它会寻找，不在一块“几何体”上的临近的点，所以它不会自身相连。
○ 然后把两部分连接起来
❖ 执行 ❖

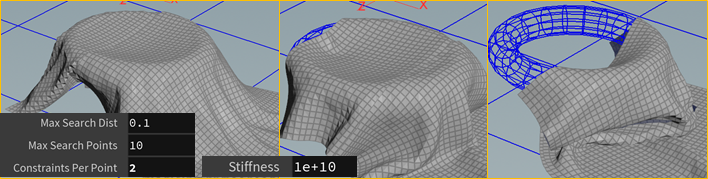

a）“最大搜索距离”
b）“最大点数”搜索每个点的约束；
c）“约束每个点”：增强硬度
两块连接在一起，一起滑落下来
8）Weld Points
❖ 作用 ❖
1）自动将相邻的点缝合在不同的网络。
2）
❖ 举个栗子 ❖

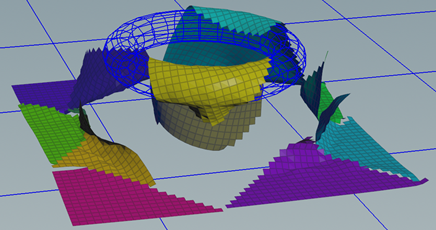

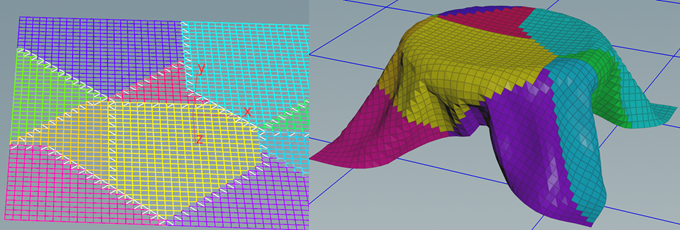

把布分割成几部分
a）edgefracture1节点

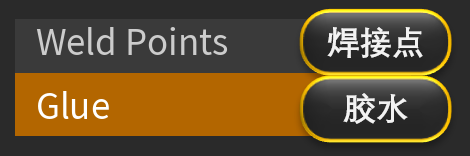

b）禁用“二级约束”播放：
c）启用“weld points”
❖ 小目标❖

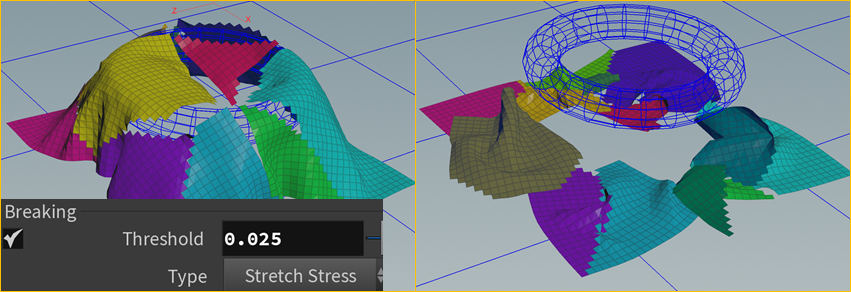

达到某一条件，焊接的布料撕裂
❖ 解决方案 ❖
有个break的特性，高于某一阈值，weld失效，也就达到撕裂效果
