ArcGIS生成河流剖面图

最新推荐文章于 2025-02-17 22:11:48 发布
最新推荐文章于 2025-02-17 22:11:48 发布
阅读量6.1k 收藏 30
点赞数 3
分类专栏： GIS应用
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sinat_37215184/article/details/108524404
版权
本文详细介绍如何使用ArcToolBox的3D Analyst工具进行DEM数据的剖面分析，包括准备矢量河流线或研究线、生成剖面表格及导出多种格式图表的步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、准备

矢量河流线（或其它研究线）、DEM数据

二、步骤

1.ArcToolBox→3D Analyst工具→功能性表面→堆栈剖面→添加数据→生成表格

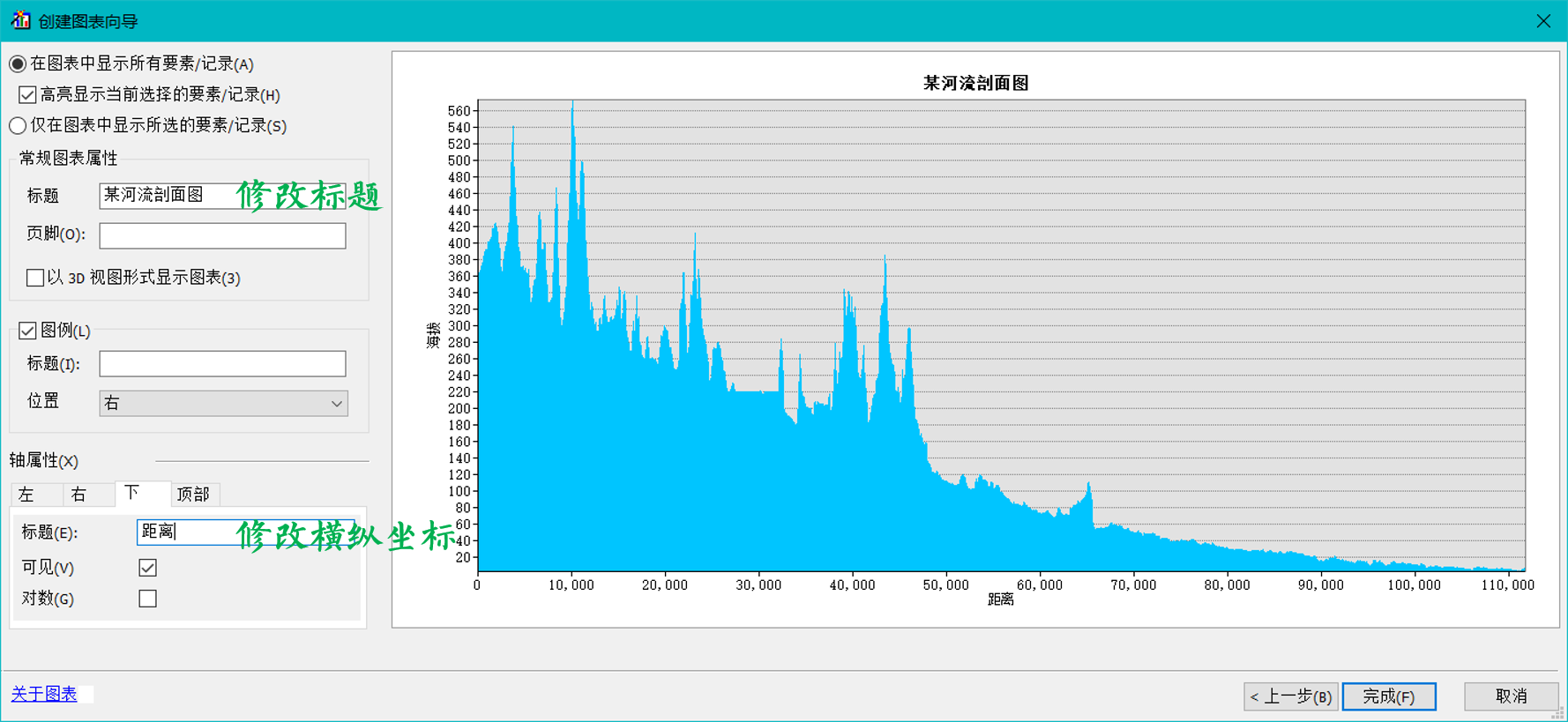

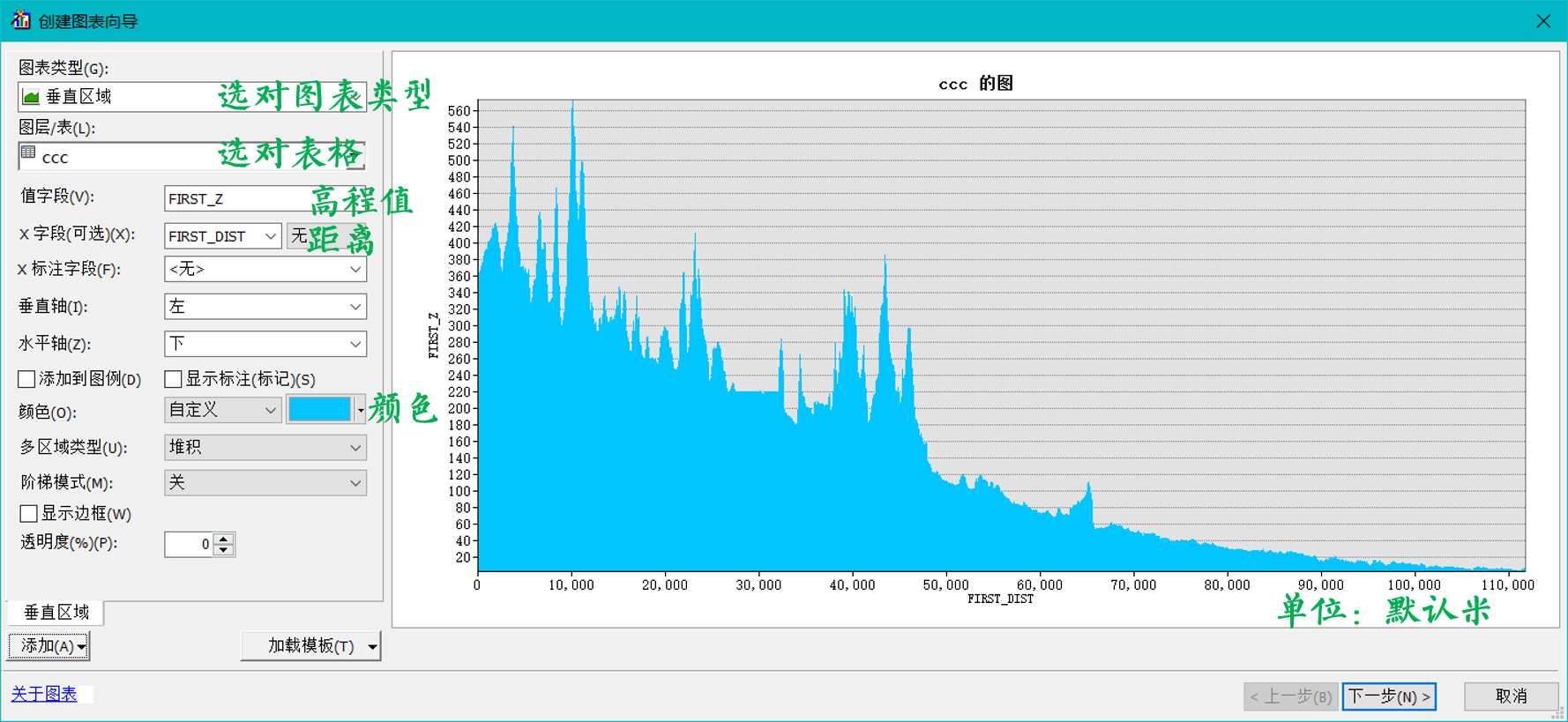

2.打开表格，表选项→创建图表→个性化设置：

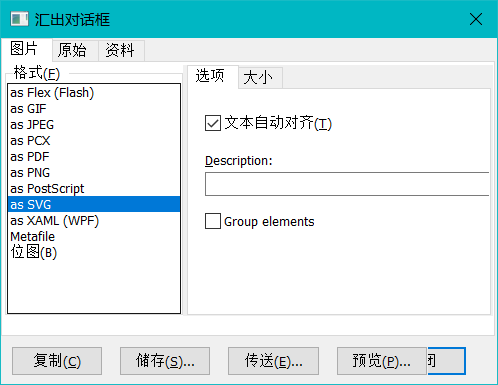

3.可导出多种格式。
