本文介绍如何在ArcGIS Pro中通过交互式放置和自由图层两种方式绘制高程剖面图，以及利用工具箱进行剖面图的生成与展示。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

pro工具生成

1. 交互式放置

  1. 新建项目

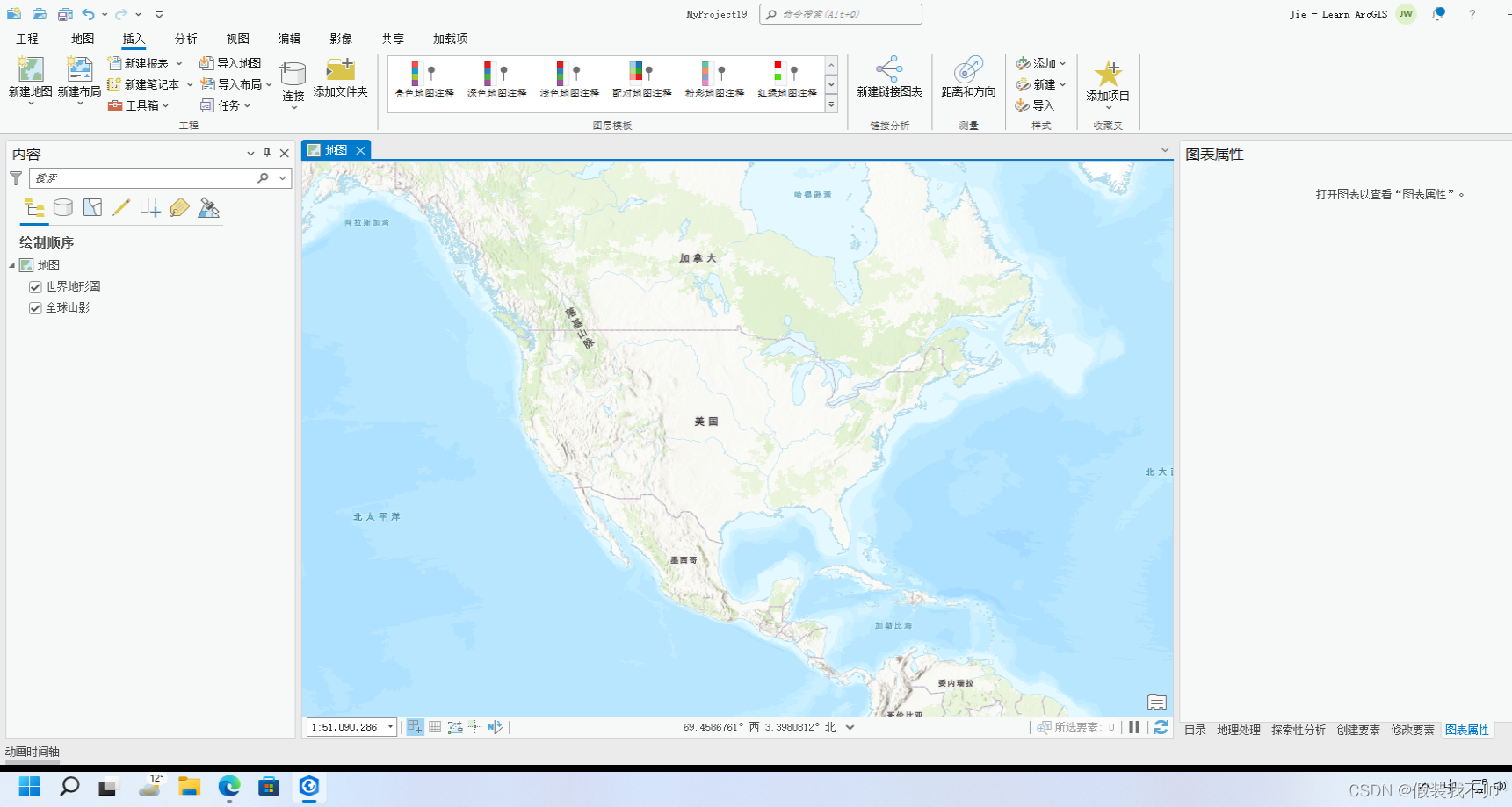

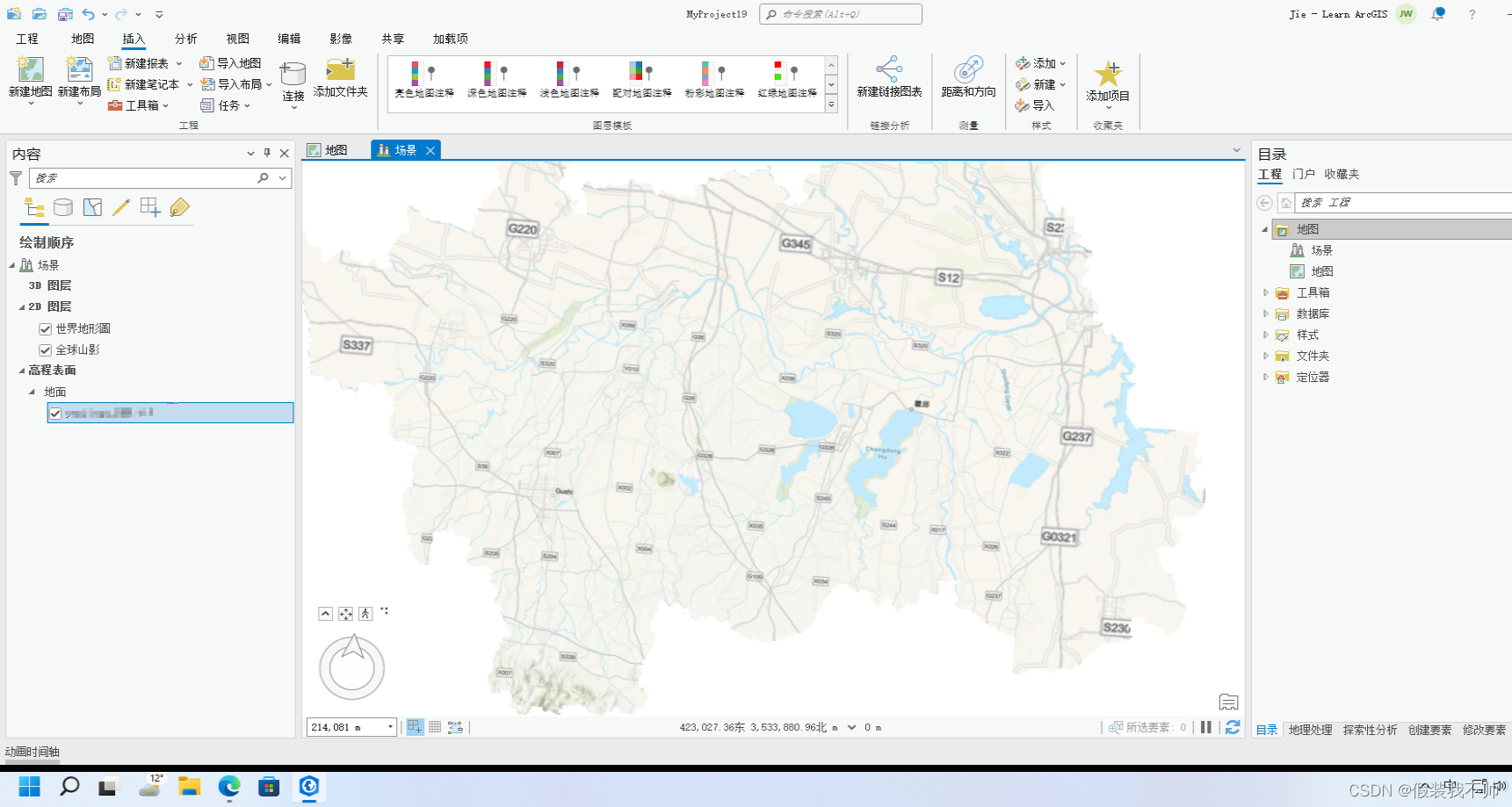

    在这里插入图片描述

  2. 新建局部场景，加载DEM影像

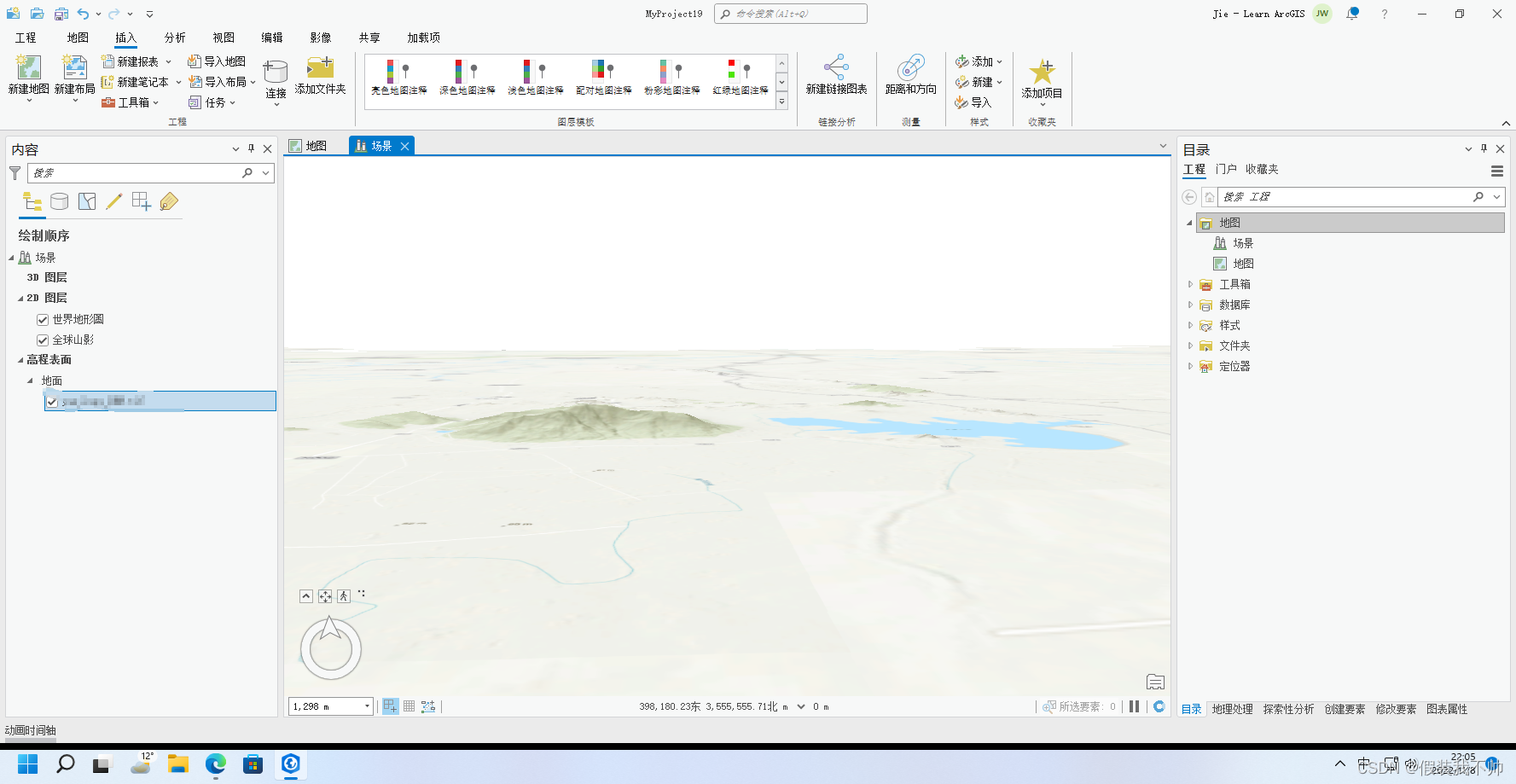

    在这里插入图片描述
    在这里插入图片描述

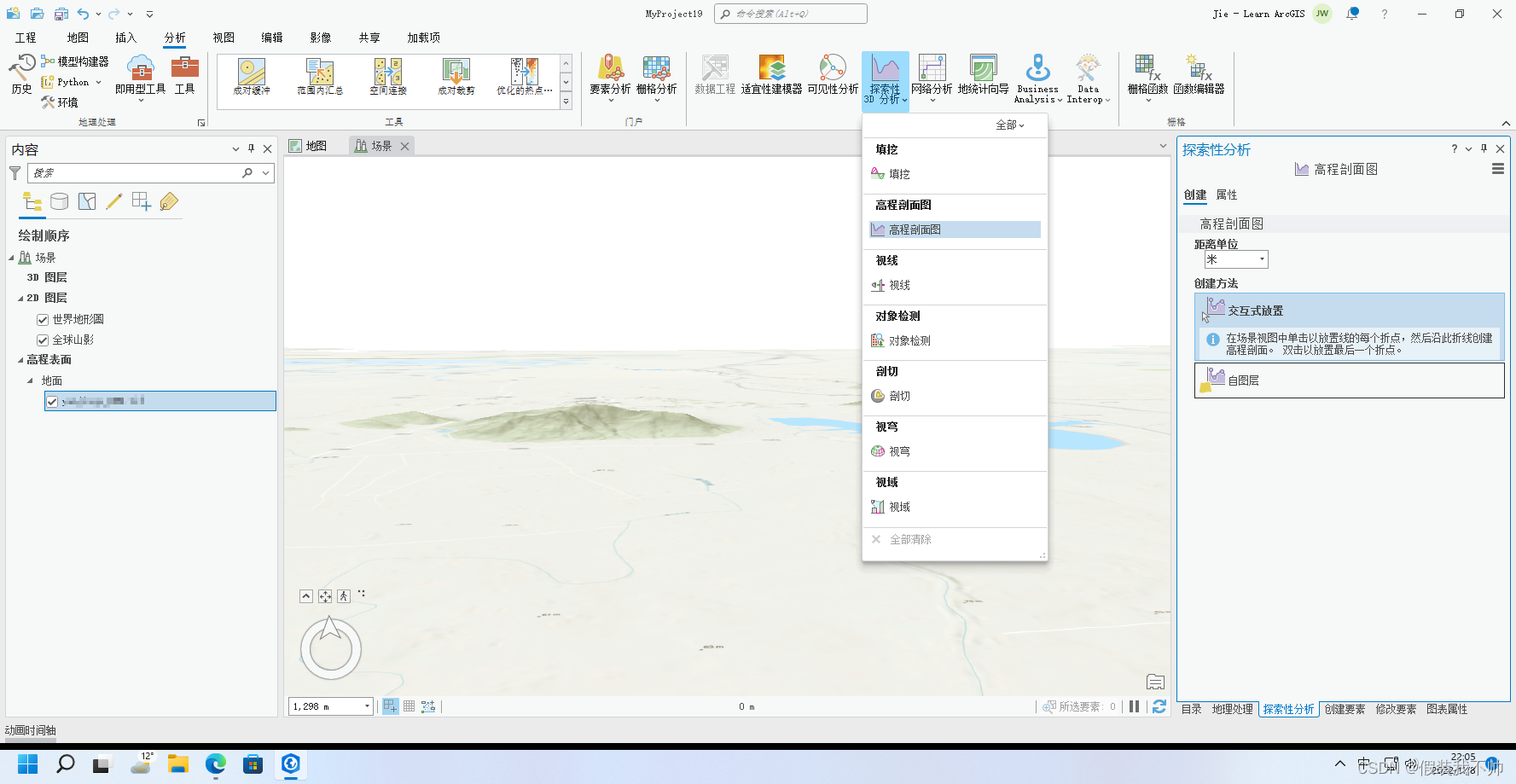

  3. 点击分析选项卡，选择探索性分析找到高程刨面图
    在这里插入图片描述

  4. 选择交互式放置，然后画线，双击结束

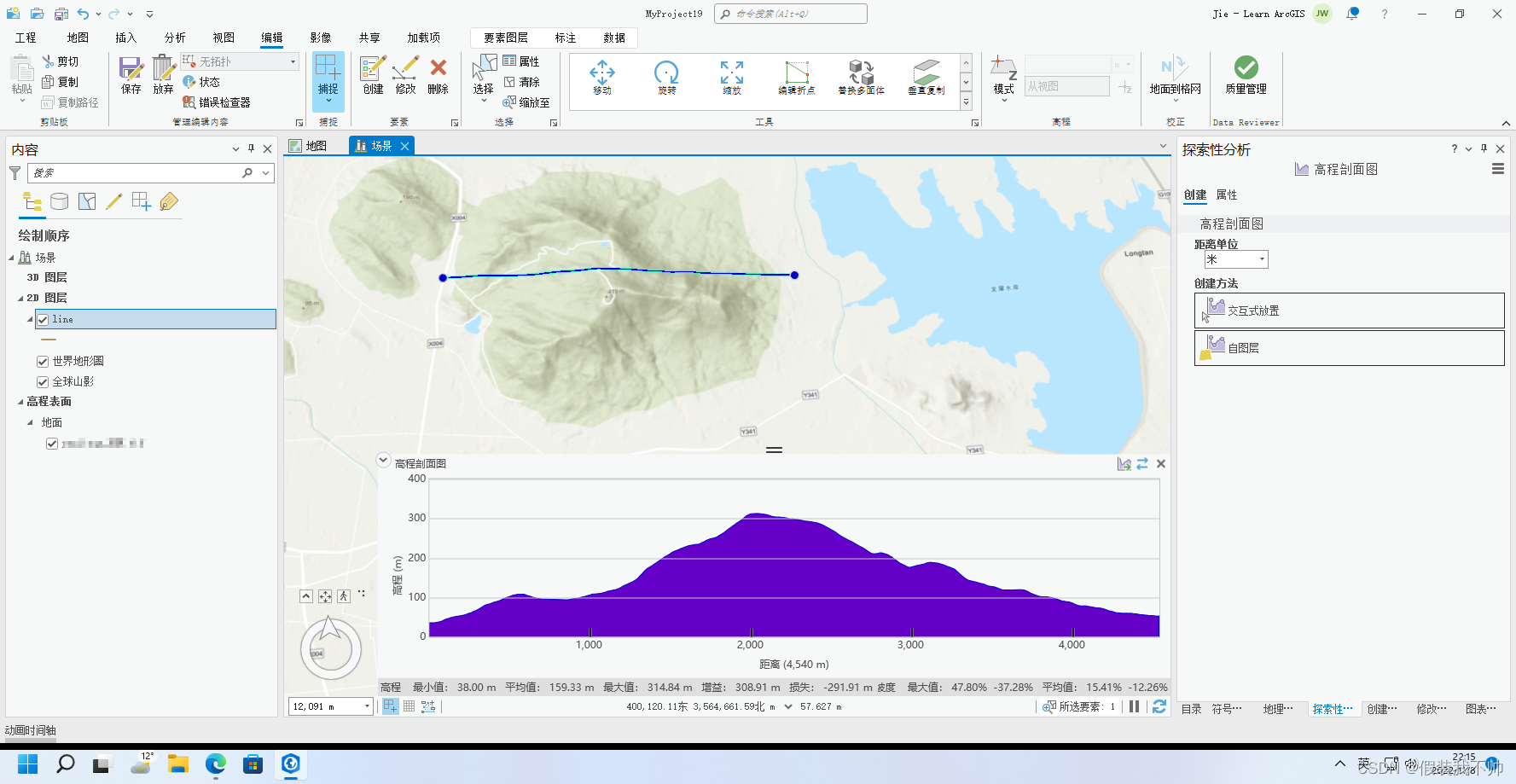

    在这里插入图片描述
    在这里插入图片描述

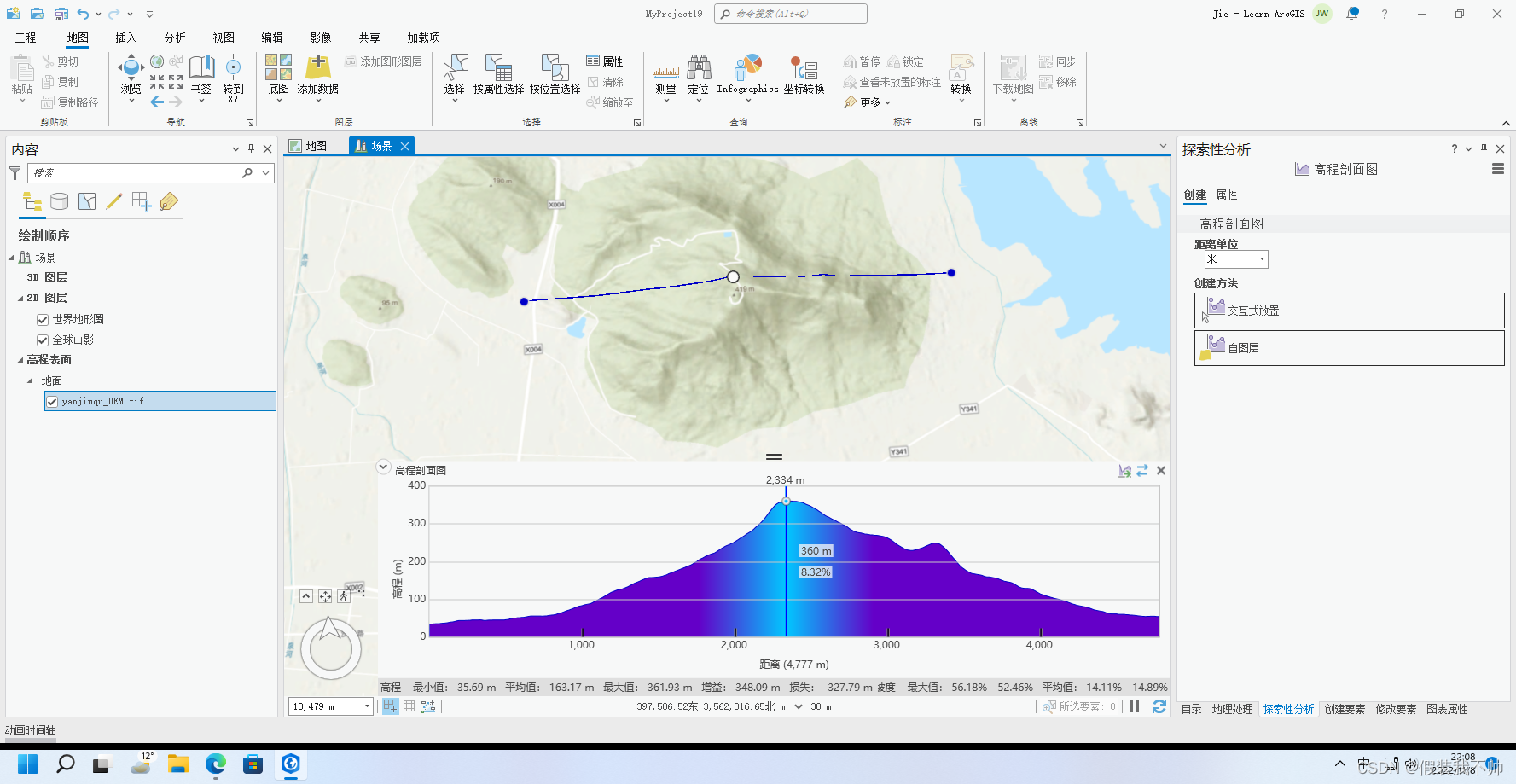

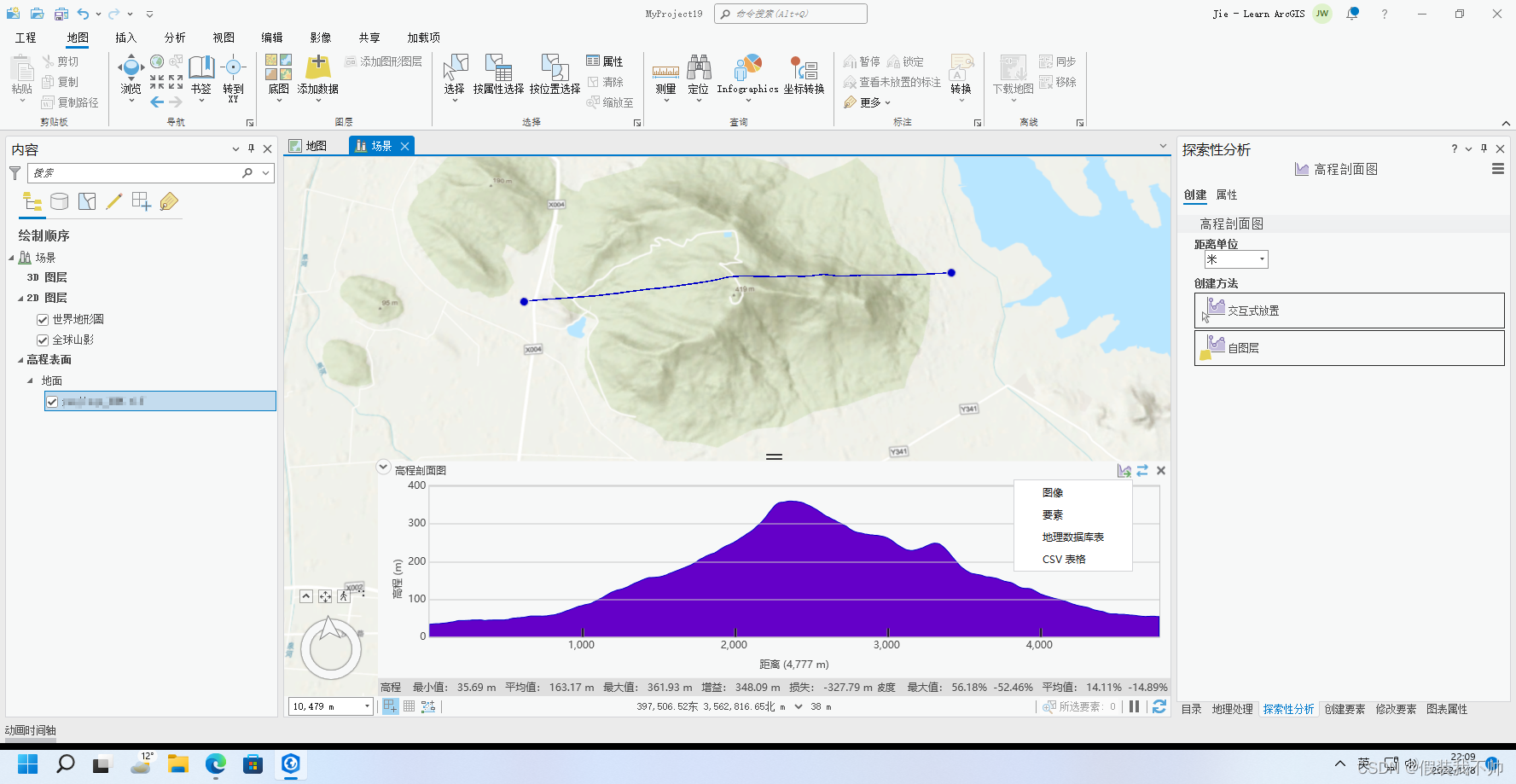

    鼠标滑动可以选择当前的高程等信息，可以导出各种形式的结果
    在这里插入图片描述

2. 自由图层

  1. 新建要素集绘制刨面图的线
    在这里插入图片描述

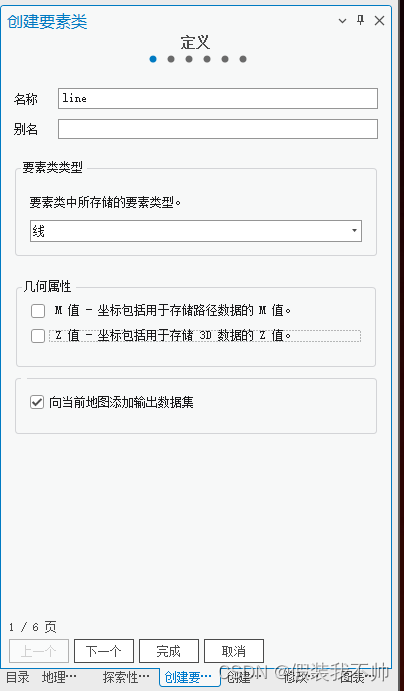

    创建要素类
    在这里插入图片描述

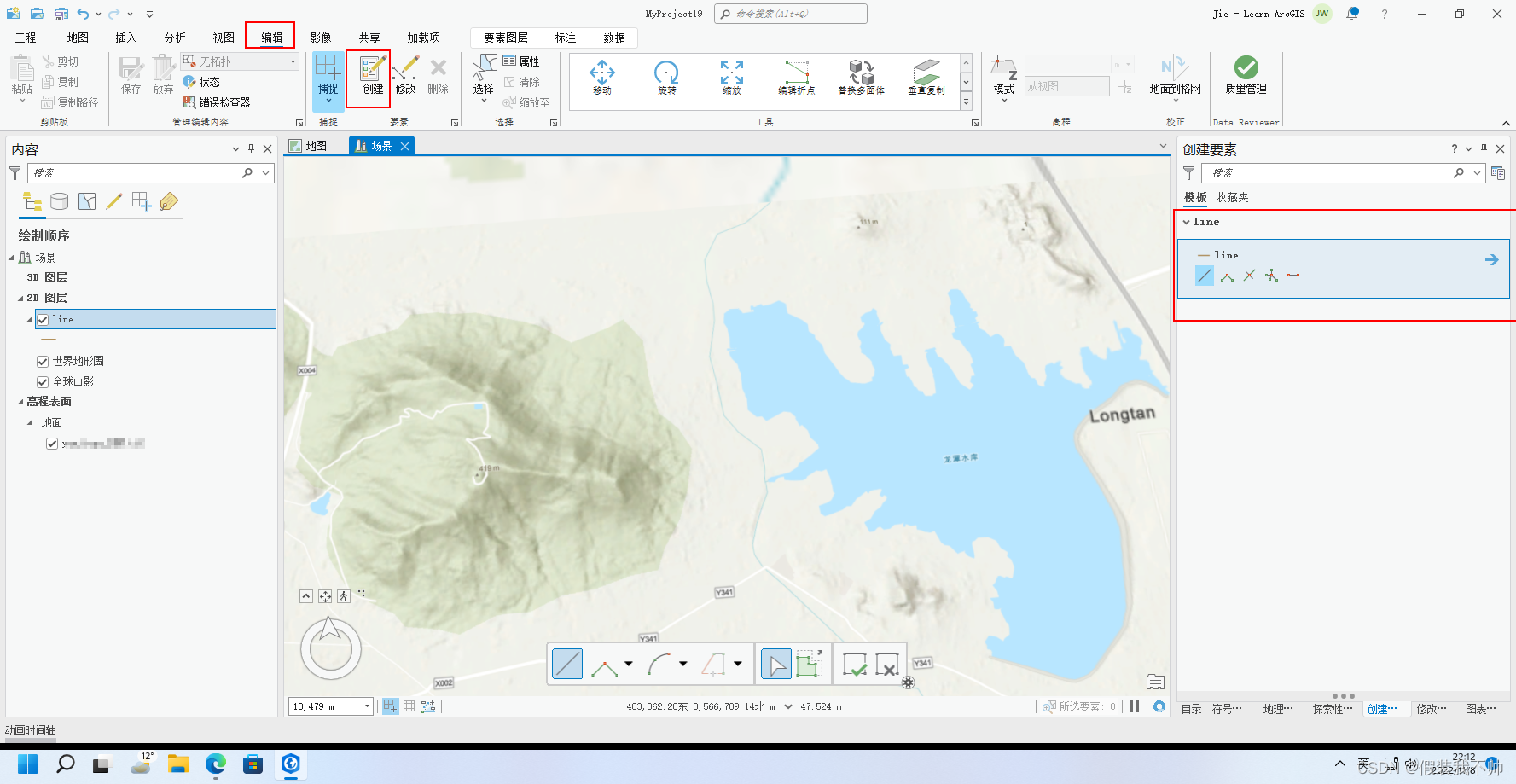

    点击编辑，选择线，然后开始绘制线

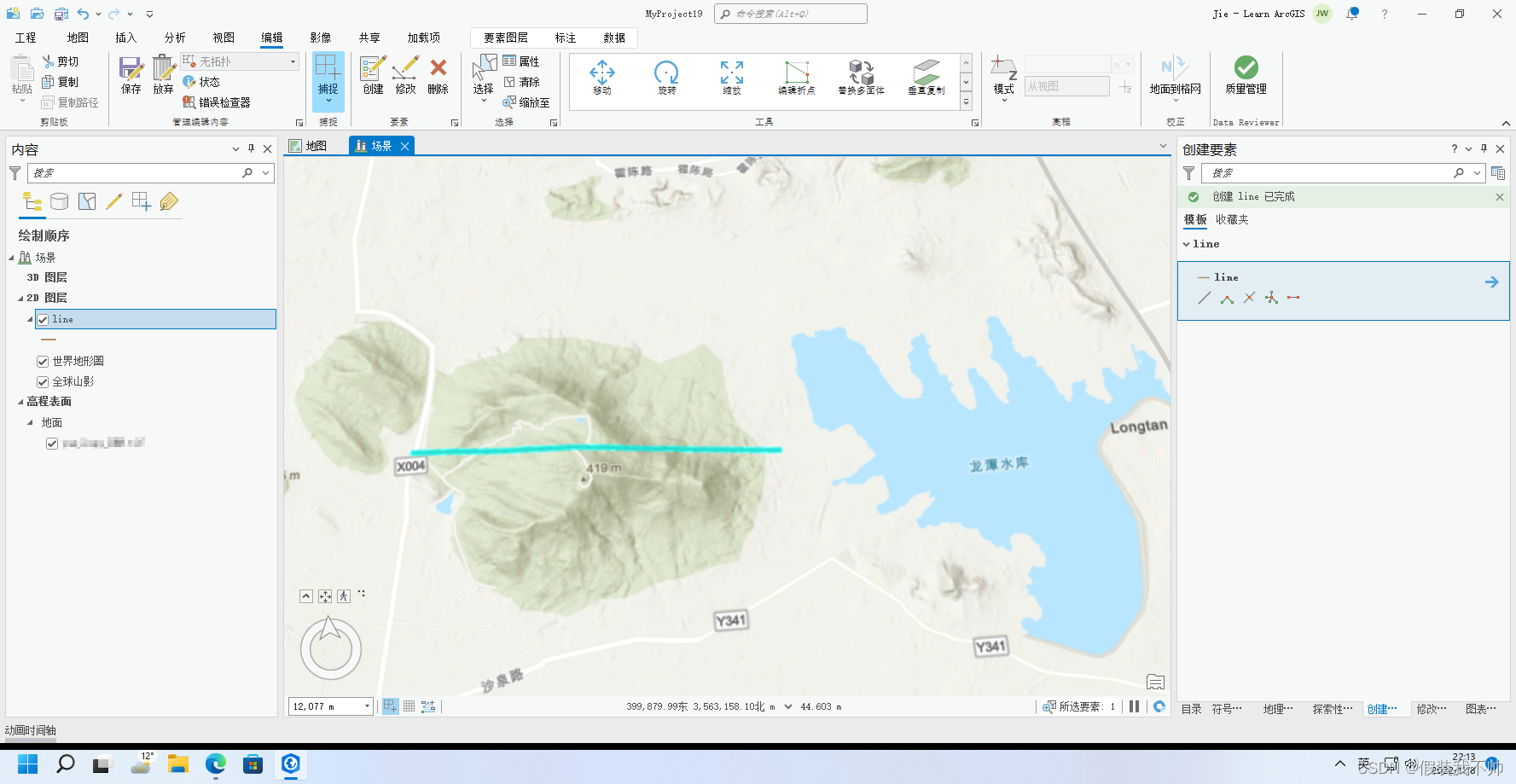

    在这里插入图片描述
    在这里插入图片描述

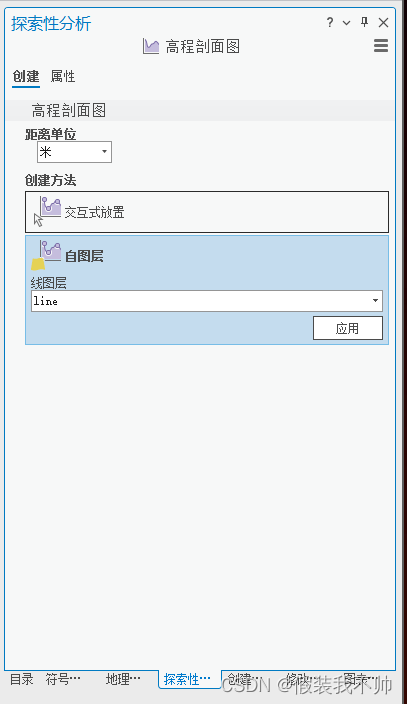

  2. 找到自图层，然后选择刚刚绘制的线，然后点击应用
    在这里插入图片描述
    在这里插入图片描述

工具箱生成

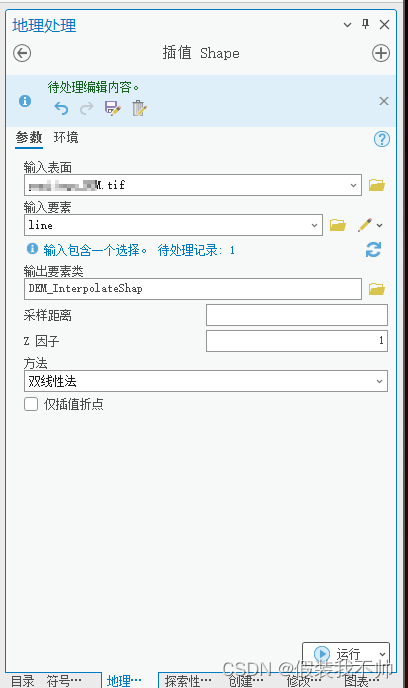

工具箱搜索Interpolate Shape (插值Shape)

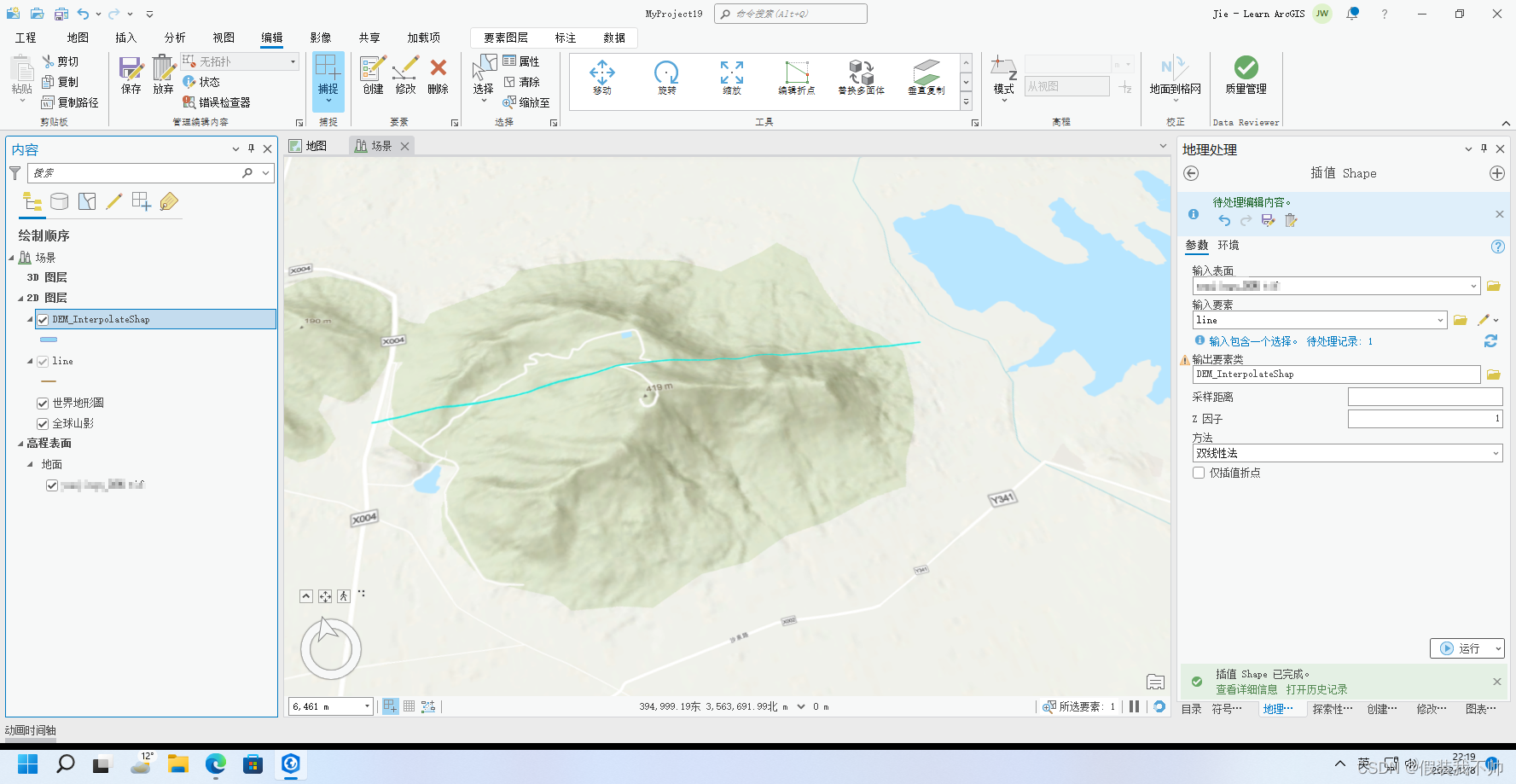

在这里插入图片描述
在这里插入图片描述

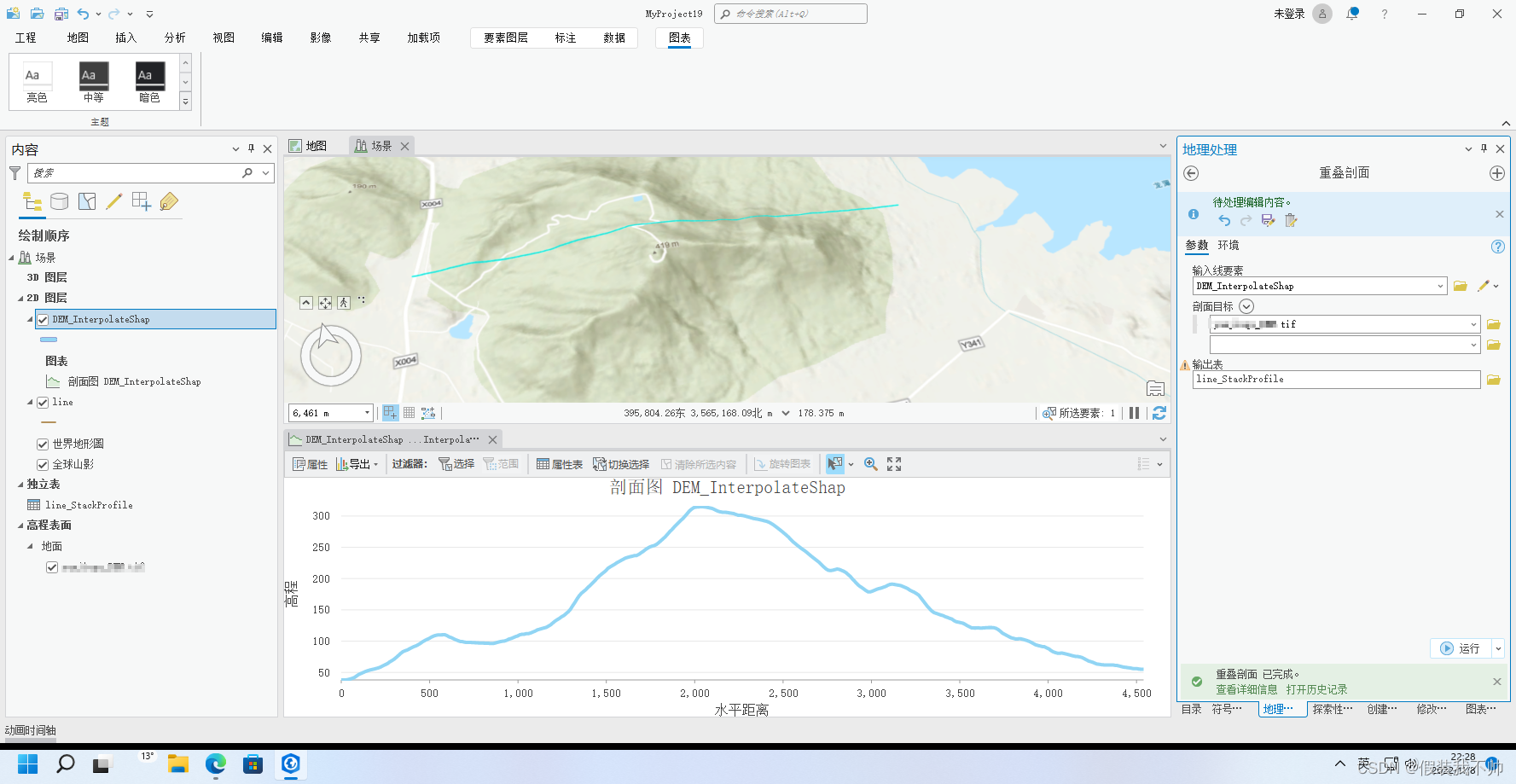

点击运行
在这里插入图片描述

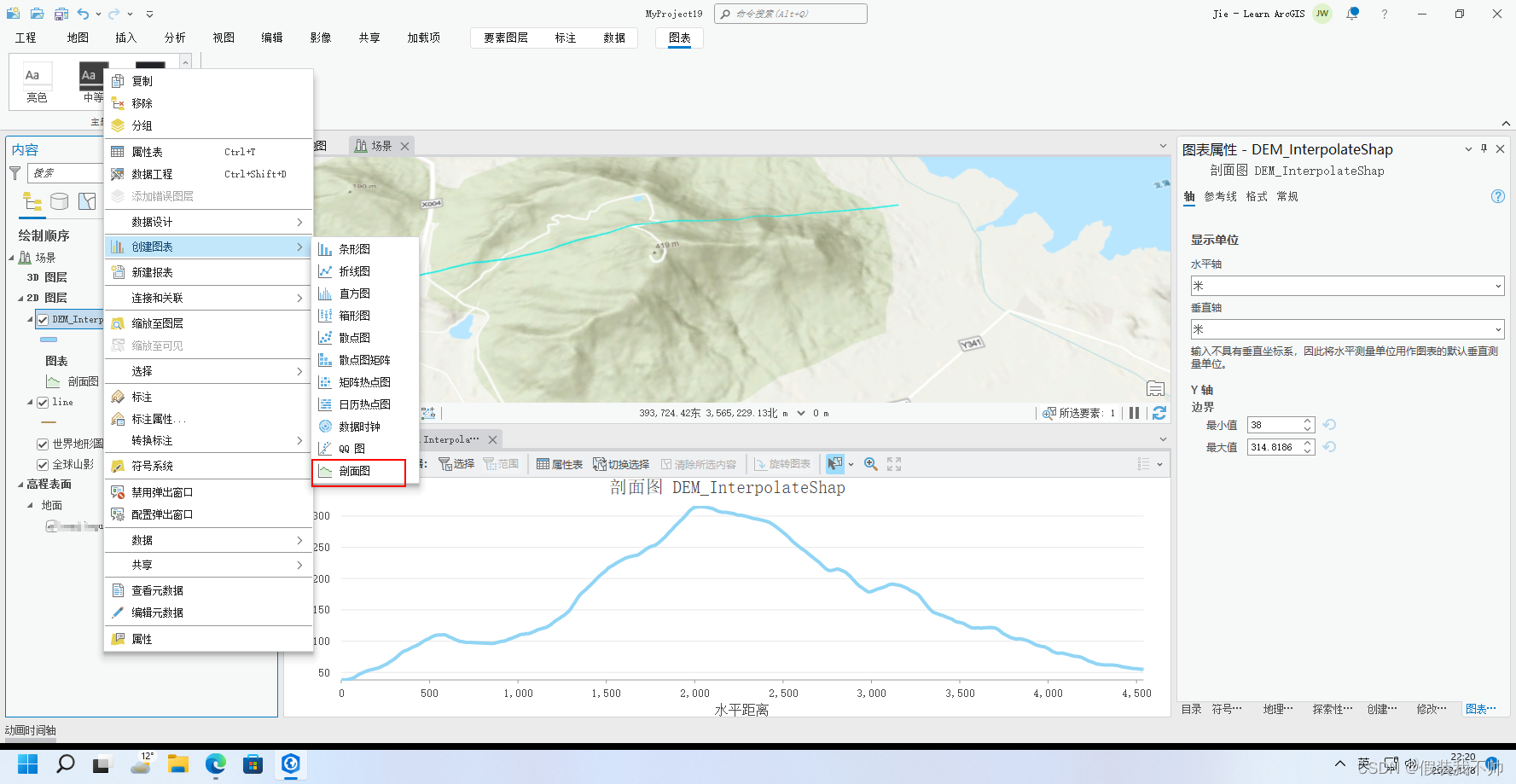

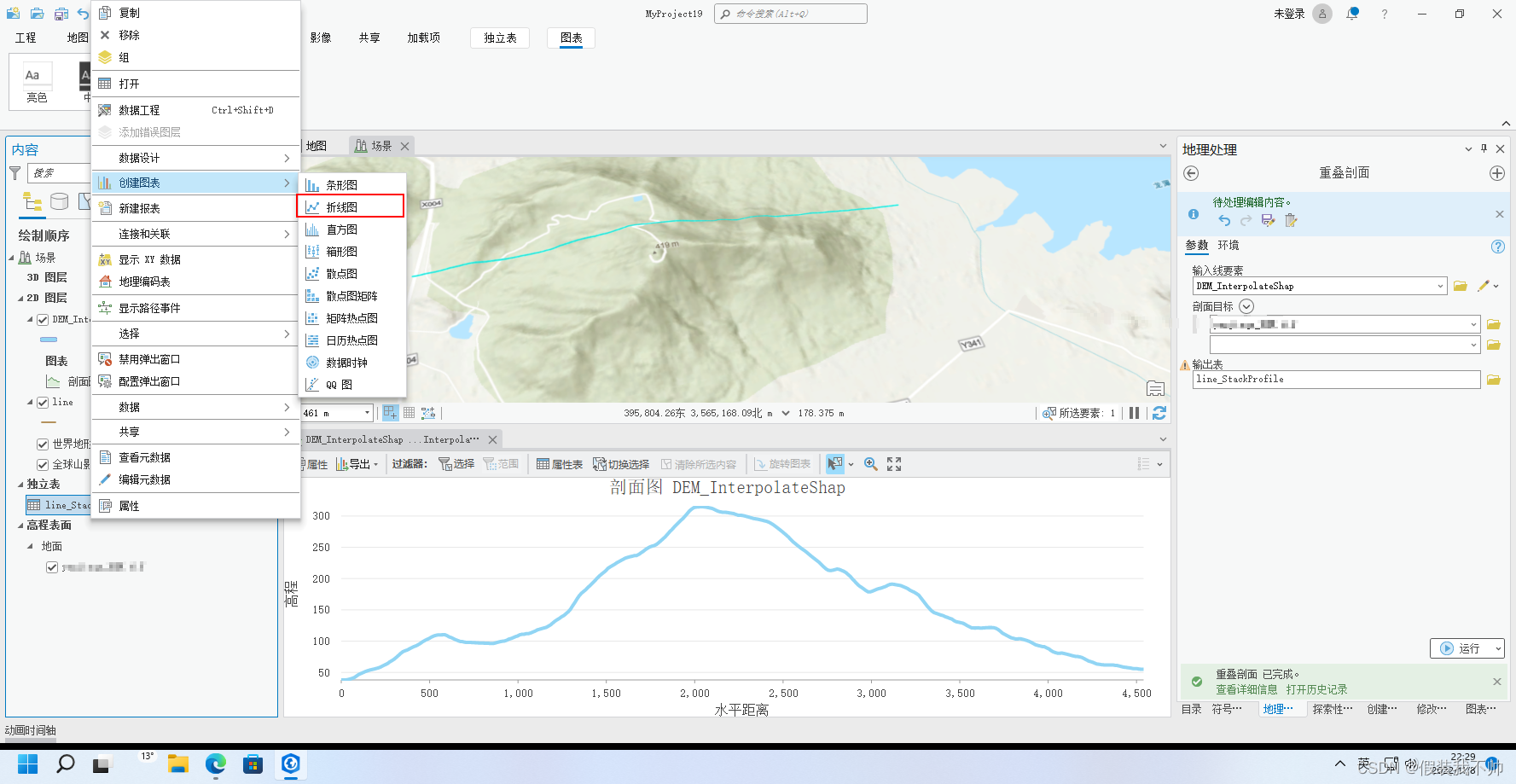

右键该图层，选择创建图表->剖面图
在这里插入图片描述
还有另一种方式，使用工具箱Stack Profile(重叠剖面)工具

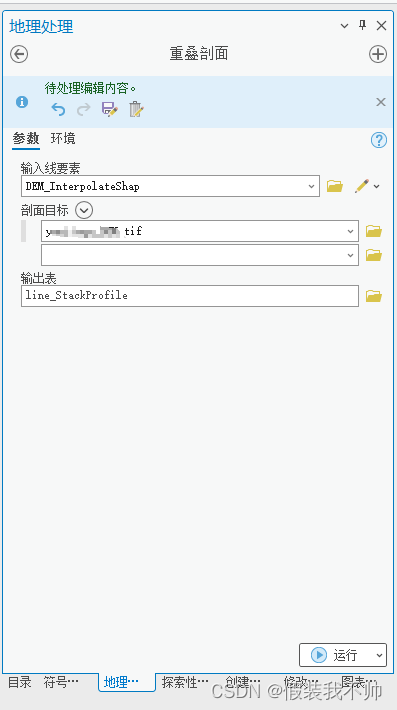

在这里插入图片描述
运行结果
在这里插入图片描述
右键表格，选择创建图像->折线图
在这里插入图片描述

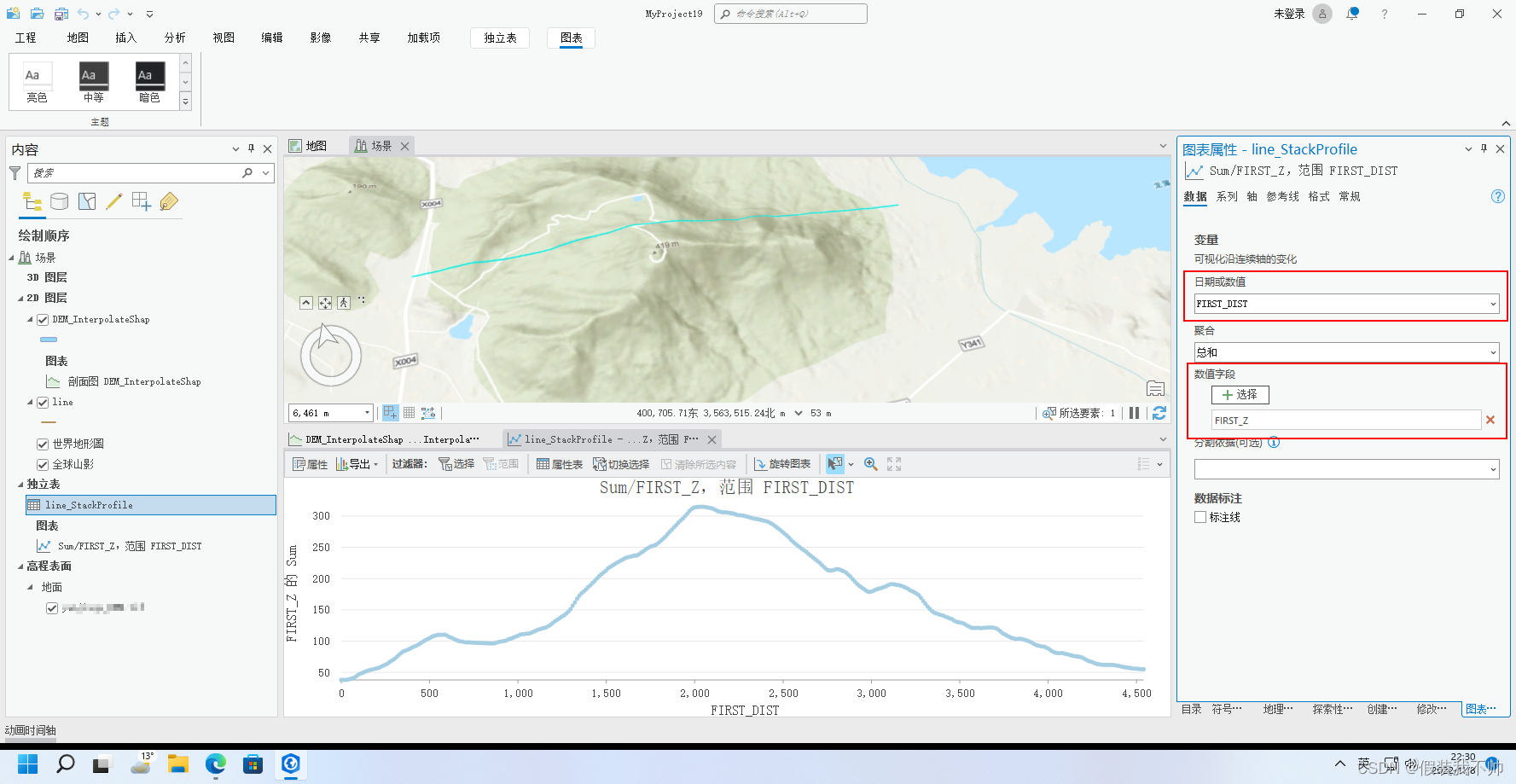

设置数据属性
在这里插入图片描述

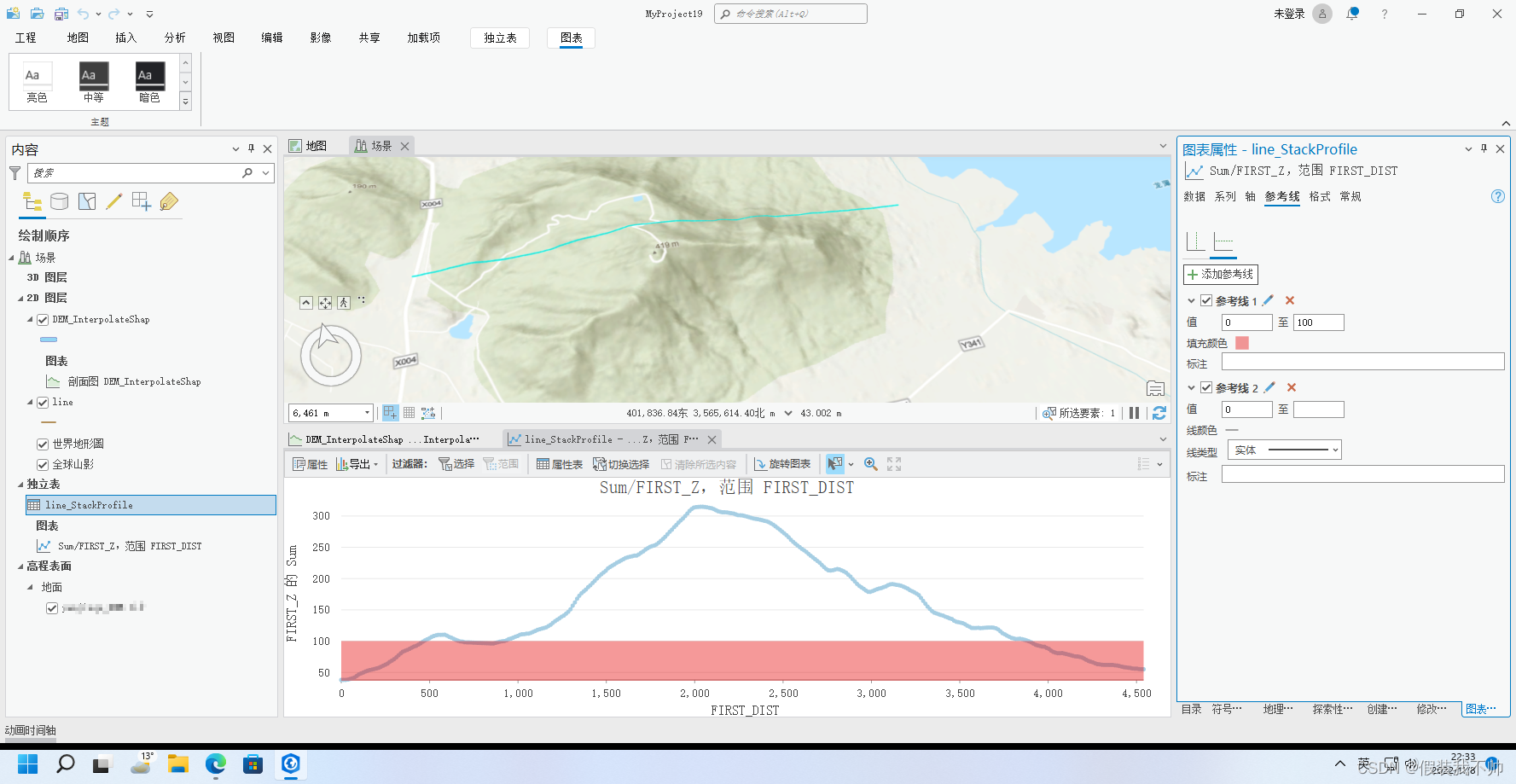

可以设置参考线
在这里插入图片描述
