DBserver 画ER图

已于 2024-09-07 16:49:21 修改
阅读量2.6k 收藏 9
点赞数 5
文章标签： db 数据库
于 2024-09-06 17:44:01 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sinat_37925007/article/details/141964716
版权

1.DBserver 版本

免费中文版：https://objects.githubusercontent.com/github-production-release-asset-2e65be/44662669/a50b521a-2861-4826-8dfb-48b9da32f1f3?X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=releaseassetproduction%2F20240906%2Fus-east-1%2Fs3%2Faws4_request&X-Amz-Date=20240906T054626Z&X-Amz-Expires=300&X-Amz-Signature=62f6c128b0bcc81587d88dfe7909967bb368541de34e4d88b82c3dad780cec42&X-Amz-SignedHeaders=host&actor_id=0&key_id=0&repo_id=44662669&response-content-disposition=attachment%3B%20filename%3Ddbeaver-ce-24.2.0-x86_64-setup.exe&response-content-type=application%2Foctet-stream
旧版本的链接样式只有IDEF1X（默认）
：强烈推荐用于设计关系数据库。它非常强调细节 实体关系和约束。有关更多信息，请参阅https://www.softwaregems.com.au/Documents/Documentary%20Examples/IDEF1X%20Notation.pdf。

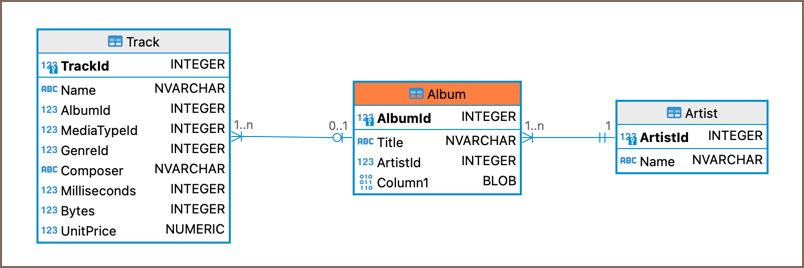

在这里插入图片描述

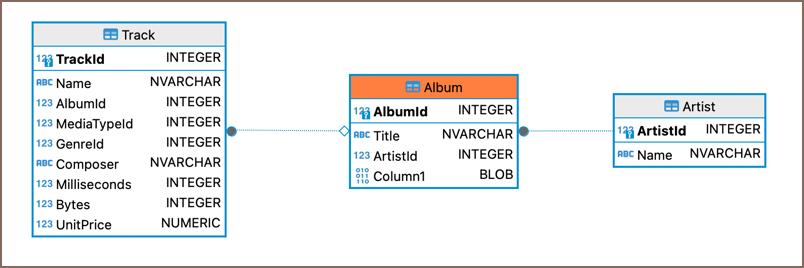

新版本（23.3及以上）有Crows Foot：这种表示法被广泛使用，对于表示基数和 实体之间的关系。更多信息 在https://www2.cs.uregina.ca/~bernatja/crowsfoot.html。
在这里插入图片描述

2.操作

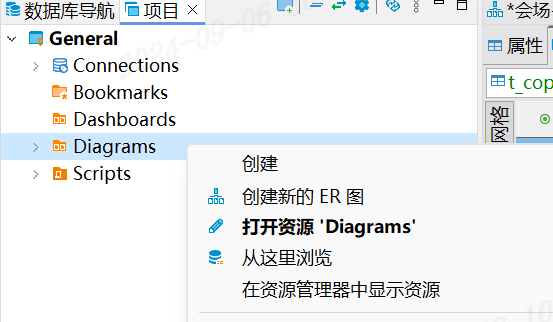

1.项目–>Diagrams–>创建
在这里插入图片描述
2.拖拽某张表，点击页面右边的小箭头（藏很深）
在这里插入图片描述

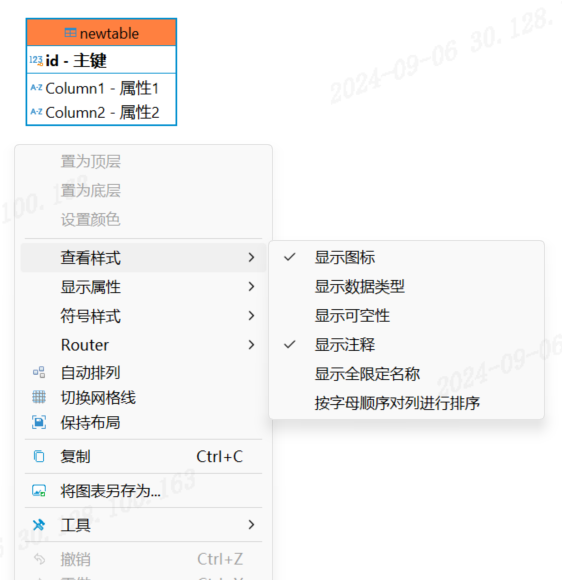

右键可以设置表显示的属性
在这里插入图片描述

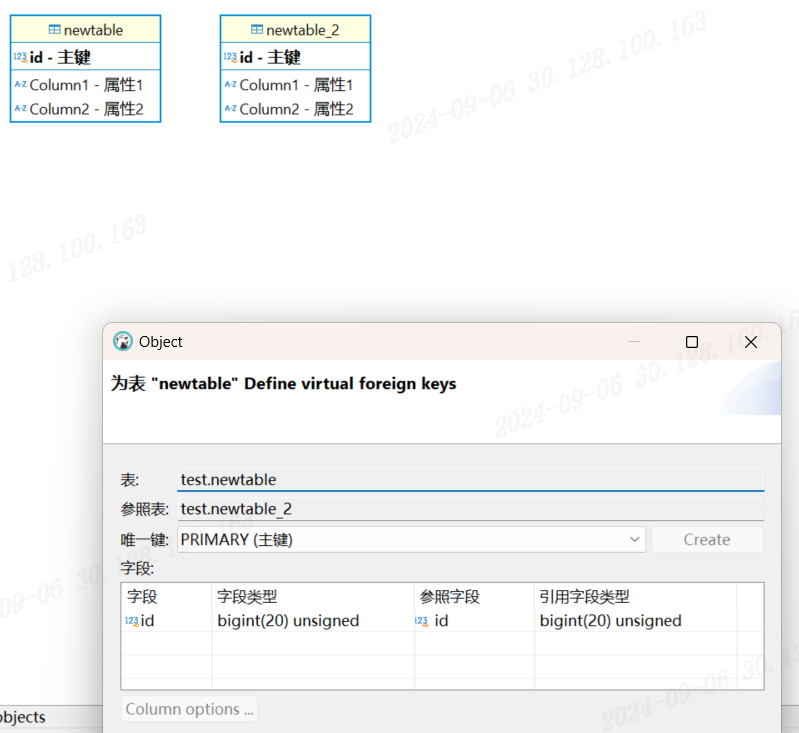

3.点击右侧连接，然后连线，开始依赖于结尾。比如这里我先点newtable2，再点newtable，则表示newtable2的主键依赖于newtable。
在这里插入图片描述

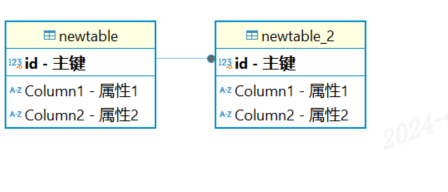

点确定后生成连接
在这里插入图片描述

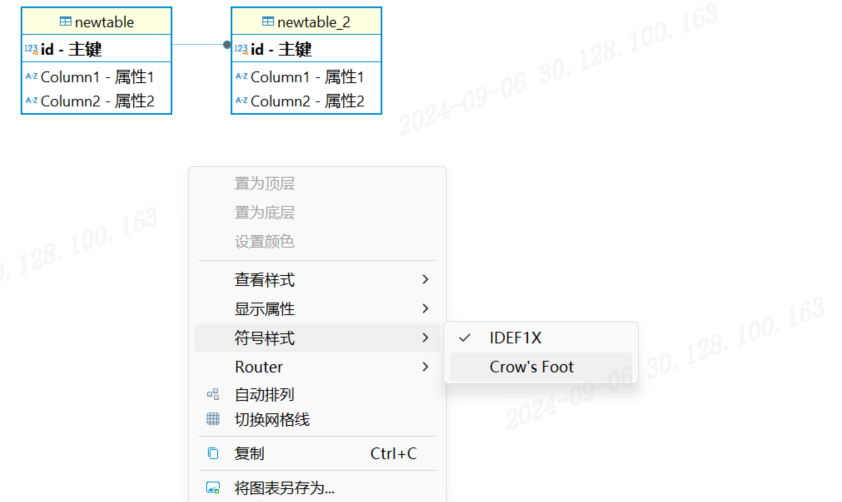

右键可选样式，一般使用Crows Foot样式
在这里插入图片描述

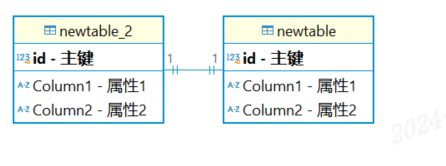

选择后变为下图样式
在这里插入图片描述
参考帮助文档：https://dbeaver.com/docs/dbeaver/Custom-Diagrams/23.3/
