带有涨跌箭头的柱形图简单的柱形图说服力是有限的，添加涨跌箭头，可以使数据的变化情况更为直观。今天就给大家带来一个图表技巧——制作带涨跌箭头的柱形图。
基础数据与图表效果

第一步

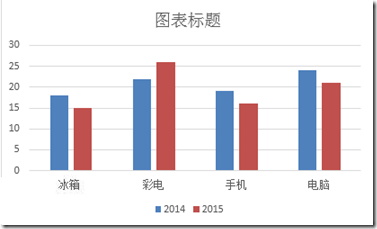

单击数据区域任意单元格，点击【插入】【簇状柱形图】。插入一个默认样式的柱形图。

第二步

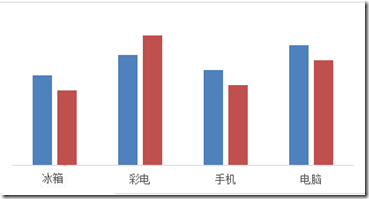

依次单击网格线，按Delete键清除。同样的方法，去掉图表标题，主纵坐标轴、图例项。

第三步

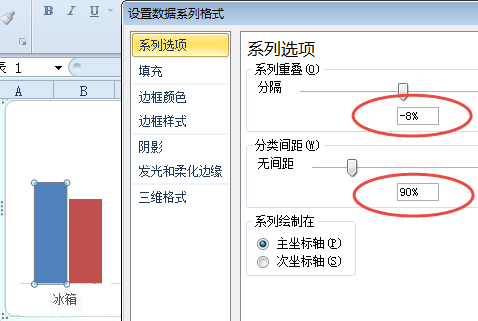

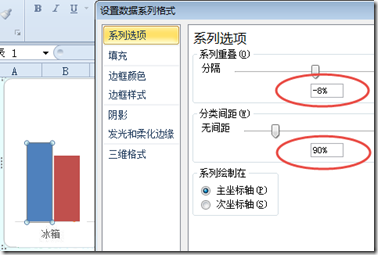

右键单击图表数据系列【设置数据系列格式】，系列重叠为-8%；分类间距为90%。

设置数据系列填充颜色：

第四步
添加辅助数据。
Y轴1公式为：
=IF(C2<B2,C2+1,NA())
Y轴2公式为：
=IF(C2>=B2,C2+1,NA())

复制Y轴1辅助数据，单击图表，按Ctrl+V，图表会增加一个柱形图数据系列。

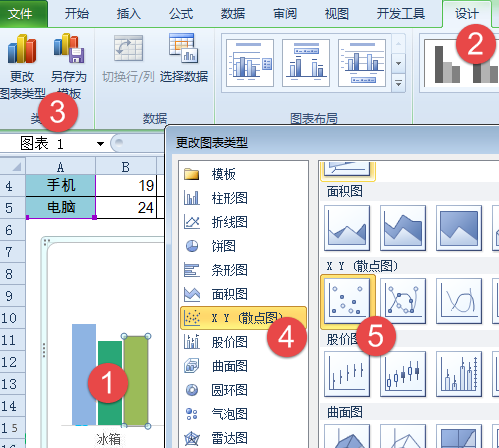

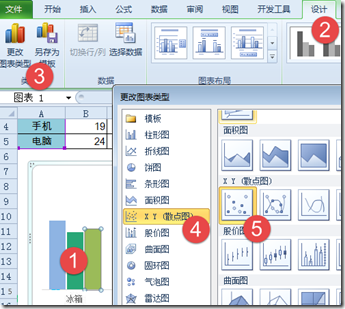

单击新增的数据系列，【设计】【更改图表类型】，选中【散点图】。

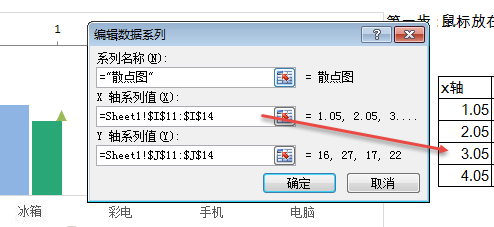

单击图表中的散点图系列，右键【选择数据】，弹出【选择数据源】对话框，单击【编辑按钮】添加系列名称和X轴系列值。

第五步
复制Y轴2辅助数据，单击图表，按Ctrl+V，图表会增加一个散点图数据系列。

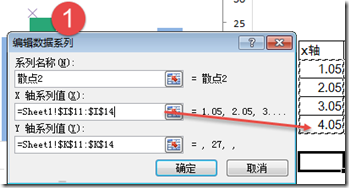

单击图表中新增的散点图系列，参考步骤4添加系列名称和X轴系列值。
第六步
单击次要水平坐标轴，按Delete键清除。
单击次要纵坐标轴，按Delete键清除。
右键单击散点2数据系列【设置数据系列格式】。将数据标记设置为内置三角形。
设置【数据标记填充】为【纯色填充】，颜色选择绿色。

第七步
单击【插入】【形状】，选择等腰三角形。
翻转三角形，并设置颜色为红色。

第八步
单击红色的倒三角形，按Ctrl+C复制。
单击散点图数据系列，按Ctrl+V粘贴。

第九步
点击散点图数据系列，右键添加数据标签。
辅助列输入用于计算涨跌百分比的公式：
=(C2-B2)/B2
手动依次修改或是使用标签工具修改标签。
最后使用两个文本框添加年份。
