基于ensp的网络设计【实现网络互联、限制访问、内外网地址转换】

做下来觉得比较像是计算机网络的课设，有用的话就点个👍，谢谢您嘞

     建议先简单了解一下ensp各种设备和简单指令，文章和视频教程都很多就不做推荐了。
     文章里包括拓扑图设计、路由设置以及部分关键命令。

开发环境

• ENSP V3【V2也差不多、且更推荐可以识别简化指令的V2】

一、校区互联

实验要求

• 某高校包括3个校区（F校区、X校区、T校区），通过租用运营商的专线实现互联，每个校区均划分为3个网段，包括科研、教学和财务
• 3个校区之间要求互联互通
• T校区财务服务器IP地址为10.0.3.2且仅提供3个校区的财务vlan能够访问，其他vlan不能访问

物理设备

设备	数量	命名及用途		备注
AR1220 路由器	4	F	F校区	1220型具有交换功能，如用其他型号需在路由器下接交换机实现相应功能
		X	X校区
		T	T校区
		R	学校总路由器
服务器	1	财务服务器	学校内部财务服务器	仅财务可访问
PC	9	F财务	代表F校区财务网段	每台PC划分一个网段
		F教学	代表F校区教学网段
		F科研	代表F校区科研网段
		X财务	代表X校区财务网段
		X教学	代表X校区教学网段
		X科研	代表X校区科研网段
		T财务	代表T校区财务网段
		T教学	代表T校区教学网段
		T科研	代表T校区科研网段

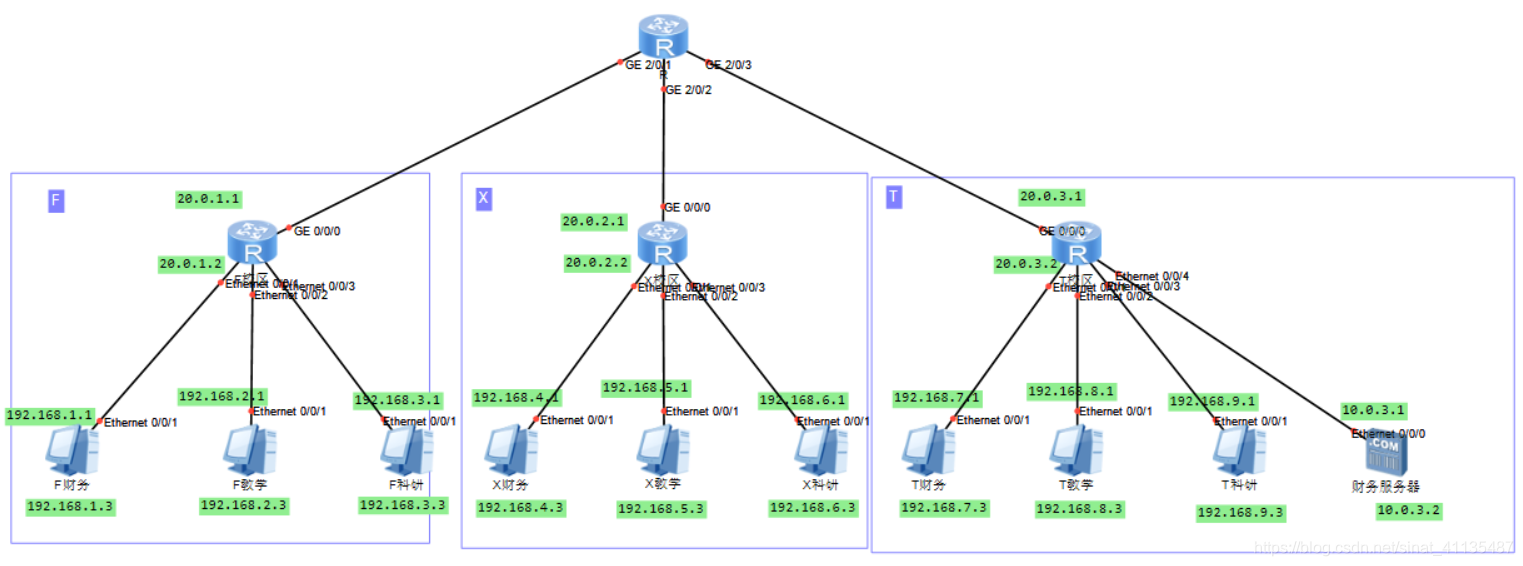

拓扑图

• 物理连接与设备基本配置


VLAN配置

• F校区
  在F路由器中划分三个vlan；
  其中vlan 1的ip为192.168.1.1/24，vlan 2的ip为192.168.2.1/24，vlan3的ip为192.168.3.1/24。
• X校区
  在X路由器中划分三个vlan；
  其中vlan 1的ip为192.168.4.1/24，vlan 2的ip为192.168.5.1/24，vlan3的ip为192.168.6.1/24。
• T校区
  在T路由器中划分三个vlan；
  其中vlan 1的ip为192.168.7.1/24，vlan 2的ip为192.168.8.1/24，vlan3的ip为192.168.9.1/24。

路由配置

• F校区

interface Ethernet0/0/2
 port link-type access
 port default vlan 2  //将教学网段链接至vlan 2
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 3  //将科研网段链接至vlan 3
#
interface Vlanif1
 ip address 192.168.1.1 255.255.255.0  //设置财务网关
#
interface Vlanif2
 ip address 192.168.2.1 255.255.255.0  //设置教学网关
#
interface Vlanif3
 ip address 192.168.3.1 255.255.255.0  //设置科研网关
#
interface GigabitEthernet0/0/0
 ip address 20.0.1.2 255.255.255.0  //配置对外端口ip
#
ip route-static 0.0.0.0 0.0.0.0 20.0.1.1  //配置默认转发下一跳

• X校区

interface Ethernet0/0/2
 port link-type access
 port default vlan 2  //将教学网段链接至vlan 2
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 3  //将科研网段链接至vlan 3
#
interface Vlanif1
 ip address 192.168.4.1 255.255.255.0  //设置财务网关
#
interface V
