我们的这次实验的目标是：能在系统挂起唤醒中玩出一个白屏。为啥不搞个panic出来？panic出现和修好都太容易，不好玩。显示异常才好玩呢，没日志只有现象，hiahiahia~
好了知己知彼才能百战百胜，先看看系统挂起的简单流程。
系统挂起的流程

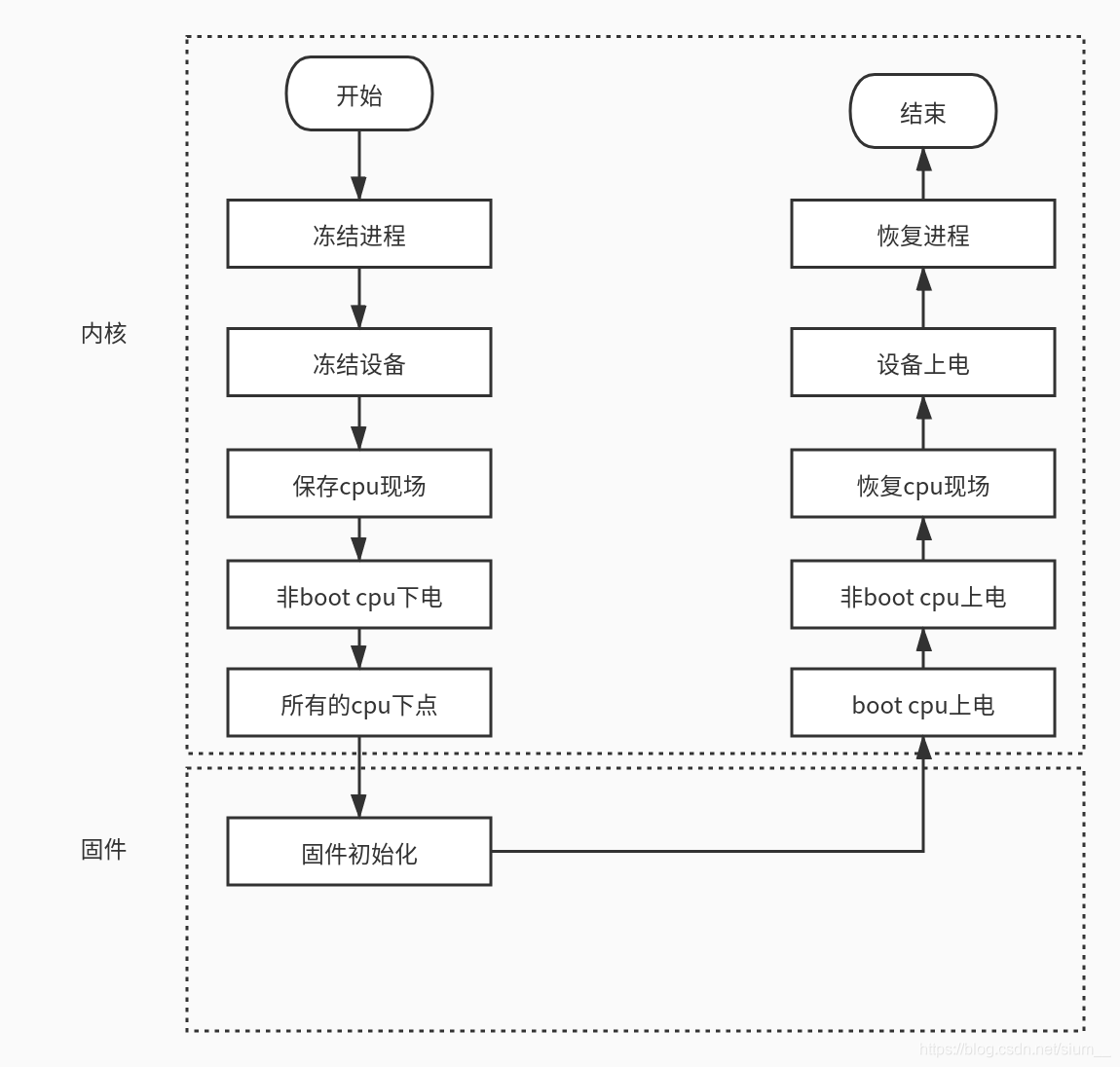

系统挂起流程主要分为两个部分：挂起和唤醒。挂起的入口在suspend_enter，基本流程下面这样的：
上图大概是大家能见到系统挂起流程图中最简单的一个了吧。然而在非arm、x86这种使用广泛的平台，这其中看似简单的每一步都可能暗藏杀机。不管是系统挂起还是系统休眠，信号一定是上层传进来的，假如在某个场景硬件无缘无故自己睡下去了，虽然看上去和内核很相关但锅真的不是内核的。收到上层传进来的系统睡眠信号之后，首先是冻结用户进程同步文件系统，为了避免数据不一致问题。之后的冻结设备、保存cpu现场、非boot cpu下电等等，每一步都有可能出错，非常刺激。可能某个显卡、网卡、输入设备睡眠做的有问题设备没法冻结起来，可能是cpu现场保存的位置溢出了或者数组越界了，可能是某个外设不能下电导致cpu不能断电，因为cpu在等设备；可能固件初始化完成后没法跳到内核里面来，cpu现场恢复的有问题，甚至可能进程恢复之后都访问零地址，内核把他们全都杀死了。每一个报错，都是一个加深理解内核的机会，多好玩。好了回到本文重点，想要做一个白屏出来，最直接的肯定是在驱动的唤醒流程里改动，因为cpu和平台相关的唤醒并没有显示参与，而且动唤醒架构代码容易起不来那就没办法演示啦。下面大概展开讲讲驱动睡眠或者唤醒流程，这两个流程是对称的，搞清楚一个另一个自然明白。
驱动挂起流程
5分钟搞清楚设备挂起大致流程
对内核熟悉的童鞋们肯定清楚，从核心代码执行到驱动代码的一般都要通过好几个钩子函数。正常分析，就是从入口一点点查找，然后慢慢往下分析。今天，我们就让驱动说话，告诉我们它是怎么被调用起来的。得到调用链之后，就像拿到了一篇文章的纲领，后面再填充内容就简单很多啦。首先选择一个熟悉的驱动，找到这个驱动的挂起函数。挂起函数在内核中的接口叫suspend，查找这个关键字就即可找到啦。
$ grep --color "suspend =" drivers/gpu/drm/loongson/ -rn
drivers/gpu/drm/loongson/loongson_drv.c:1013: .suspend = loongson_pmops_suspend,
$ git diff drivers/gpu/drm/loongson/loongson_drv.c
diff --git a/drivers/gpu/drm/loongson/loongson_drv.c b/drivers/gpu/drm/loongson/loongson_drv.c
index 5629b2d7d4ff..82fa3aa5dd80 100644
--- a/drivers/gpu/drm/loongson/loongson_drv.c
+++ b/drivers/gpu/drm/loongson/loongson_drv.c
@@ -941,6 +941,7 @@ static int loongson_pmops_suspend(struct device *dev)
struct pci_dev *pdev = to_pci_dev(dev);
struct drm_device *drm_dev = pci_get_drvdata(pdev);
+ dump_stack();
return loongson_drm_suspend(drm_dev);
}
示例中，suspend钩子上挂的是loongson_pmops_suspend。在函数中加上栈打印，编译运行就能得到一个这样的函数栈。在更换原有的内核之前有一个小的tips，一定保证机器上有俩内核，因为每一个对内核的改动都可能会起不来。
[ 38.527113] CPU: 1 PID: 3177 Comm: kworker/u8:12 Tainted: G W 4.19.0-loongson-shiwen #1672
[ 38.527117] Hardware name: HT706 TR4191/B20-3a40, BIOS V4.0 12/14/2020
[ 38.527131] Workqueue: events_unbound async_run_entry_fn
[ 38.527134] Stack : 0000000000000000 0000000000000001 0000000000000000 0000000000000001
[ 38.527139] 0000000000000000 0000000000000000 0000000000000001 0000000000000040
[ 38.527142] 0000000000000000 0000000000000000 0000000000000001 746e657665203a65
[ 38.527146] ffffffff80209234 ffffffff80209224 ffffffff81460000 0000000000000000
[ 38.527149] 0000000000000000 ffffffff812d0000 0000000000000000 0000000000000002
[ 38.527153] 980000025c05e0f8 0000000000000000 ffffffff81264730 ffffffff812d0000
[ 38.527156] 000000000000000c 9800000254e97950 0000000000006000 980000025d72c000
[ 38.527160] 9800000254e94000 9800000254e97b70 980000025d9b0d80 ffffffff80e6ea24
[ 38.527163] 980000025c014600 980000025c01c000 0000000000000000 0000000000000002
[ 38.527167] 980000025c05e0f8 ffffffff80218f24 0000000000000001 ffffffff80e6ea24
[ 38.527170] ...
[ 38.527174] Call Trace:
[ 38.527183] [<ffffffff80218f24>] show_stack+0x94/0x140
[ 38.527192] [<ffffffff80e6ea24>] dump_stack+0x94/0xd0
[ 38.527209] [<ffffffffc00010dc>] loongson_pmops_suspend+0x1c/0x38 [loongson]
[ 38.527219] [<ffffffff808a99c4>] pci_pm_suspend+0x7c/0x188
[ 38.527227] [<ffffffff80a4a0d8>] dpm_run_callback.isra.5+0x20/0x70
[ 38.527231] [<ffffffff80a4af24>] __device_suspend+0x16c/0x3a0
[ 38.527235] [<ffffffff80a4b184>] async_suspend+0x2c/0xd8
[ 38.527238] [<ffffffff8028d7b8>] async_run_entry_fn+0x50/0x128
[ 38.527243] [<ffffffff80282c5c>] process_one_work+0x23c/0x440
[ 38.527246] [<ffffffff80282fc4>] worker_thread+0x164/0x5d8
[ 38.527250] [<ffffffff80289a70>] kthread+0x128/0x130
[ 38.527254] [<ffffffff80211510>] ret_from_kernel_thread+0x14/0x1c
首先一眼看去，__device_suspend在这个函数长得就很像驱动挂起的入口。加上打印，就可能看到其他驱动的挂起函数和他们被调起来的逻辑啦。另外栈底压得函数能看出来和kthread worker有关，说明驱动挂起内核使用工作队列这样的方式调起来的。工作队列在驱动这边用的很常见，主要分为队列初始化和队列调用两部分，工作队列的初始化一般是放在驱动的init或者probe函数，调用是在任何一个需要的位置。虽说在执行顺序是并发不可控的，但从调用的位置还是能找到点东西。工作队列的调度要求把队列所完成的功能函数当参数传递进去，从查找这个功能函数名方式接着往上查，直到能查到系统挂起的最开始入口。
__device_suspend函数主要做很多安全检查，然后是设备掉电前的准备，最终挨个扫描调用驱动提前注册好的suspend函数。
if (dev->pm_domain) {
info = "power domain ";
callback = pm_op(&dev->pm_domain->ops, state);
goto Run;
}
if (dev->type && dev->type->pm) {
info = "type ";
callback = pm_op(dev->type->pm, state);
goto Run;
}
if (dev->class && dev->class->pm) {
info = "class ";
callback = pm_op(dev->class->pm, state);
goto Run;
}
if (dev->bus) {
if (dev->bus->pm) {
info = "bus ";
callback = pm_op(dev->bus->pm, state);
} else if (dev->bus->suspend) {
pm_dev_dbg(dev, state, "legacy bus ");
error = legacy_suspend(dev, state, dev->bus->suspend,
"legacy bus ");
goto End;
}
}
Run:
if (!callback && dev->driver && dev->driver->pm) {
info = "driver ";
callback = pm_op(dev->driver->pm, state);
}
error = dpm_run_callback(callback, dev, state, info);
Run就是挨个调用驱动中的suspend了，看着遍历的代码大概能看出来dev是按照树或者链表的形式管理的。OK，先挨个把suspend函数打出来看看遍历的先后顺序是个什么顺序。
diff --git a/drivers/base/power/main.c b/drivers/base/power/main.c
index 4abd7c6531d9..f6151ab60b25 100644
--- a/drivers/base/power/main.c
+++ b/drivers/base/power/main.c
@@ -1793,6 +1793,7 @@ static int __device_suspend(struct device *dev, pm_message_t state, bool async)
callback = pm_op(dev->driver->pm, state);
}
+ printk("SHIWEN MESSAGe: in %s, callback=%#x\n", __func__, callback);
error = dpm_run_callback(callback, dev, state, info);
实验机器上得到的地址在system.map里面对比即可得到函数名称。遍历的先后顺序分别是：
- serial_suspend
- input_dev_suspend
- backlight_suspend
- platform_pm_suspend
- usb_dev_suspend
- scsi_bus_suspend
- led_suspend
- hda_codec_pm_suspend
- rtc_suspend
- ata_port_pm_suspend
- pci_pm_suspend
- usb_dev_suspend
好了，花费不到10分钟拿到了驱动挂起的整个流程，还绝对正确，为自己鼓掌！上述函数的调用也都不是线性的，是穿插多次调用的，因为像scsi、platform、pci每扫一个bus，就需要对每个扫到的device调用一下对应的suspend。
添加白屏逻辑
接下来就是修改代码得到一个白屏啦。无任何理论基础前提，想到两个办法：一是提前点亮屏幕或者延迟显示数据的准备；二是自己写一个白屏进去。不管采用那种，看起来都需要在显卡驱动里面做点事，先看看显卡驱动的resume流程咯。lspci查看显卡类型，这次实验是在龙芯机上做的，显卡是龙芯集显。看看龙芯集显的resume流程，然后再看看是不是能加点东西。不停的grep看钩子函数挂的是哪个，或者直接在驱动里找带resume的函数。很快就找到了龙芯显卡resume入口——loongson_drm_resume
int loongson_drm_resume(struct drm_device *dev)
{
u32 r;
u64 gpu_addr;
struct loongson_bo *lbo;
struct drm_framebuffer *drm_fb;
struct loongson_framebuffer *lfb;
struct loongson_device *ldev = dev->dev_private;
if (dev->switch_power_state == DRM_SWITCH_POWER_OFF)
return 0;
console_lock();
mutex_lock(&dev->mode_config.fb_lock);
drm_for_each_fb (drm_fb, dev) {
lfb = to_loongson_framebuffer(drm_fb);
lbo = gem_to_loongson_bo(lfb->obj);
r = loongson_bo_reserve(lbo, false);
if (unlikely(r))
continue;
loongson_bo_pin(lbo, TTM_PL_FLAG_VRAM, &gpu_addr);
loongson_bo_unreserve(lbo);
}
mutex_unlock(&dev->mode_config.fb_lock);
loongson_encoder_resume(ldev);
drm_helper_resume_force_mode(dev);
drm_kms_helper_poll_enable(dev);
loongson_fbdev_set_suspend(ldev, 0);
loongson_connector_resume(ldev);
console_unlock();
return 0;
}
gem和bo是显示缓冲区相关的，根据传入的dev，先获取到显示的framebuffer、gem和bo这些显示缓冲区相关变量。之后唤醒encoder，encoder是显示器解码器，把显存中的像素点解码成显示器需要的信号。随之设置显示mode相关参数，使能输出轮询唤醒fbdev，最后是唤醒显示器，backlight设备的唤醒是放在唤醒显示器里。先试试看把显示器的的唤醒放在前面看看。
diff --git a/drivers/gpu/drm/loongson/loongson_drv.c b/drivers/gpu/drm/loongson/loongson_drv.c
index 5629b2d7d4ff..cb77c482a473 100644
--- a/drivers/gpu/drm/loongson/loongson_drv.c
+++ b/drivers/gpu/drm/loongson/loongson_drv.c
@@ -905,6 +905,7 @@ int loongson_drm_resume(struct drm_device *device console_lock();
+ loongson_connector_resume(ldev);
mutex_lock(&dev->mode_config.fb_lock);
drm_for_each_fb (drm_fb, dev) {
实验结果证明，没有任何变化。不应该啊，难道是没有调用？直接把connector的resume注释掉试试看?
嗯，没有任何变化。没道理啊，难道是没有调用？或者真正的点亮并不是内核调用的？找到驱动设置bl的位置打印试试看。
[ 3286.496606] CPU: 2 PID: 2246 Comm: backlight_helpe Tainted: G W 4.19.0-loongson-3-desktop-shiwen #1663
[ 3286.496611] Hardware name: HT706 TR4191/B20-3a40, BIOS V4.0 12/14/2020
[ 3286.496615] Stack : 0000000000000000 0000000000000001 0000000000000000 0000000000000001
[ 3286.496623] 0000000000000000 0000000000000000 0000000000000001 0000000000000000
[ 3286.496628] 0000000000000448 3230322f34312f32 0000000000000030 ffffffff81260000
[ 3286.496633] 0000000000000001 ffffffff8144ba15 ffffffffffffffff 3134525420363037
[ 3286.496637] ffff000000000000 ffffffff812d0000 0000000000000000 98000002557fd018
[ 3286.496642] 98000002572ebe60 00000001202fedf8 000000c00003e8c8 00000001204e0000
[ 3286.496647] 0000000000000001 0000000000000000 0000000000006000 9800000255e28000
[ 3286.496652] 98000002572e8000 98000002572ebb70 000000c000001680 ffffffff80e6ea24
[ 3286.496657] 0000000000000000 0000000000000000 0000000000000000 98000002557fd018
[ 3286.496661] 98000002572ebe60 ffffffff80218f24 0000000000000001 ffffffff80e6ea24
[ 3286.496666] ...
[ 3286.496671] Call Trace:
[ 3286.496685] [<ffffffff80218f24>] show_stack+0x94/0x140
[ 3286.496697] [<ffffffff80e6ea24>] dump_stack+0x94/0xd0
[ 3286.496718] [<ffffffffc005779c>] loongson_connector_pwm_set+0x54/0xf8 [loongson]
[ 3286.496728] [<ffffffffc0057444>] loongson_connector_backlight_update+0x44/0xa8 [loongson]
[ 3286.496741] [<ffffffff808d9a74>] backlight_device_set_brightness+0x74/0xc8
[ 3286.496746] [<ffffffff808da350>] brightness_store+0x40/0x58
[ 3286.496755] [<ffffffff804733e8>] kernfs_fop_write+0xd0/0x1f0
[ 3286.496762] [<ffffffff803e2b38>] __vfs_write+0x28/0x170
[ 3286.496767] [<ffffffff803e2e54>] vfs_write+0xb4/0x1e8
[ 3286.496771] [<ffffffff803e3120>] ksys_write+0x60/0x100
[ 3286.496778] [<ffffffff80220c74>] syscall_common+0x34/0x58
从syscall调下来的，那点亮屏幕肯定是上层干的，单单改内核像做到延迟点亮屏幕看来是走不通了。那就试试看延迟显卡的resume，不让console挂起，倒是延迟了显卡数据的准备，显示的界面是挂起之前的console而且一闪而过，并不是想象中白屏之类的明显异常界面，是不是可以在其他驱动里面加延时呢？
根据dmesg能明显的看出来在drm设备之前被唤醒的是usb、wifi和sata等，wifi和sata最好不要动，数据量太大了，可能还没搞出来白屏系统就崩溃了。那最好欺负的就是你了——usb驱动，试试看在usb唤醒函数里加延迟试试看。
嗯，现在到时能看到一个明显的显示残留了，但是看起来还是不够严重。通过观察发现，显示残留看到的是系统挂起前最后显示的内容。也就是说，显存里的东西是suspend保存进去的。如果想要看上去更严重一点，我们需要把resume之后把显存清掉，或者是显卡suspend时候不要保存显存里的东西。最简单暴力的方式是，显卡不要suspend了，对于设备来说是直接断电没有任何保存的过程。
好了，这下看上去严重多了，这勉勉强强算是做出了一个概率白屏了。
后面还可以做什么
目前白屏的实现是把显卡suspend去掉，迫使显卡resume之后恢复出来的显存是未知数据，从而导致的显示异常。至于什么样子的异常，这点不可控制。可以尝试通过修改fb控制异常显示的内容，做一个闪烁显示出来？或者修改色深，做一个炫彩异常？尝试控制光标等等，都是很有趣。
最后献上一首，挂起调试之歌，请笑纳。
休眠调试一定要仔细，
内核日志太少不要急，
拿到日志后慢慢看。
每一行的报错不要遗。
通用驱动先看设备的问题，
然后再和上游代码比一比。
上游能用回头来看自己。
碰到内存错误不要慌，
数据溢出越界先查起。
成百上千测试跑不过，
稳定测试日志要整齐。
如果显示异常调试方法，
请一定要介绍给我。
谢谢大家，欢迎补充。
