ArcGIS-裁剪遥感影像及dem图像

已于 2024-05-29 22:37:15 修改
阅读量8.2k 收藏 21
点赞数 6
文章标签： arcgis
于 2024-05-05 13:07:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/siwenaiyou/article/details/138463497
版权

一、DEM裁剪（按掩模）

第一种：从已有的“省界.shp”中导出一个区域进行裁剪

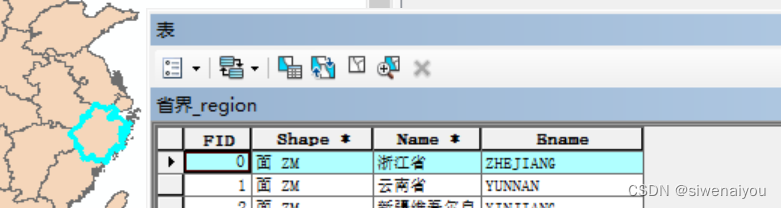

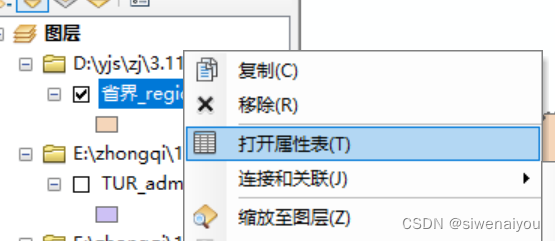

1、打开“省界.shp”，右击选择属性表，选择需要的区域（可以按住ctrl键进行批量选择）

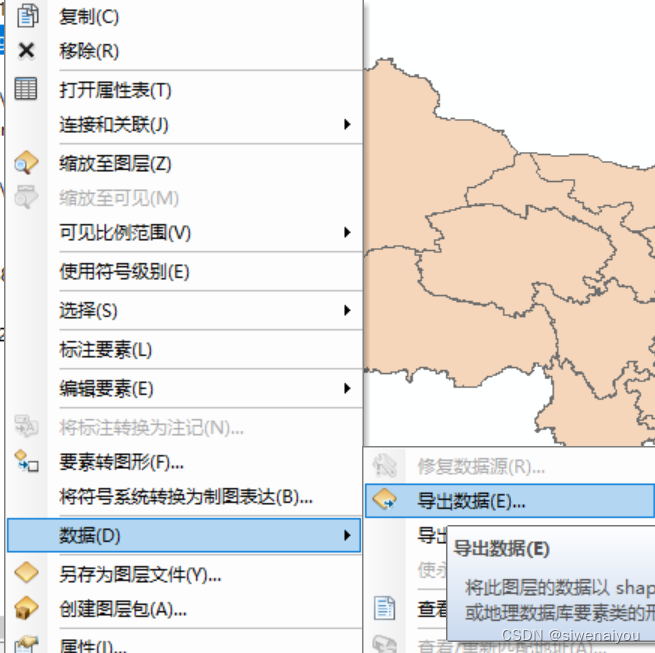

2、选中后，在“省界.shp”上右击，选择【属性】-【数据】-【导出数据】

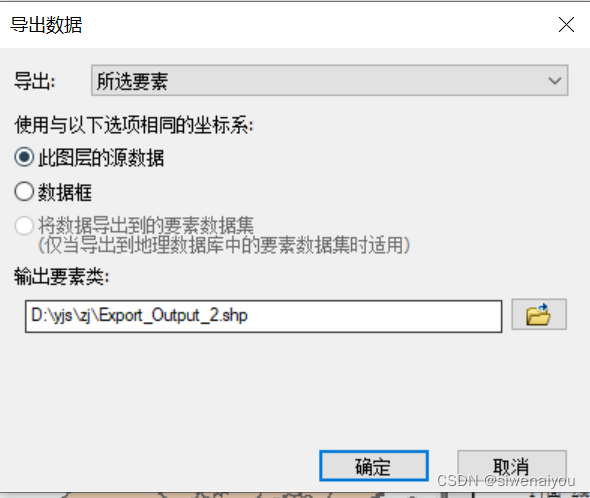

3、选择保存路径

4、DEM裁剪如下

第二种：新建“shapefile”进行裁剪

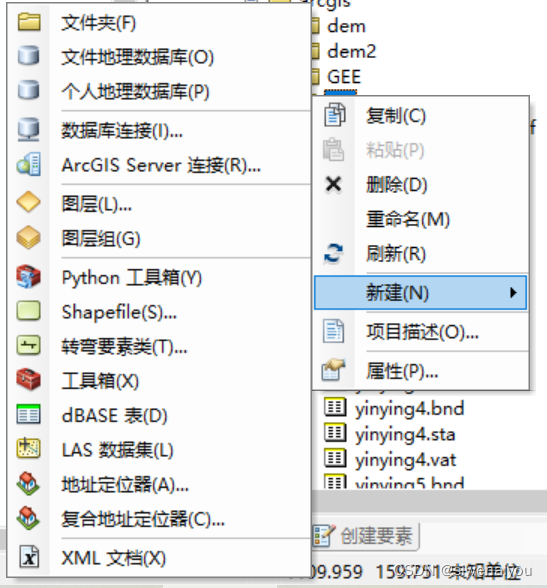

1、创建需要裁剪区域的面层shp，右击选择【新建】-【shapefile】

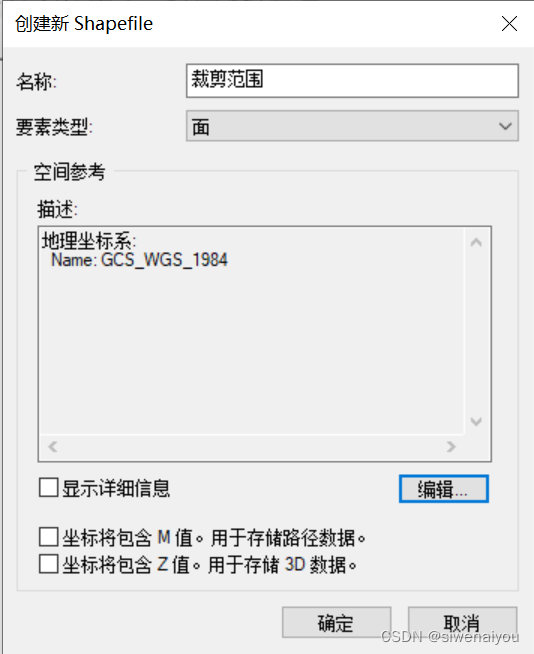

2、起一个名称，要素类型选择【面】。点击【编辑】选择与要裁剪的dem一致的地理坐标系。

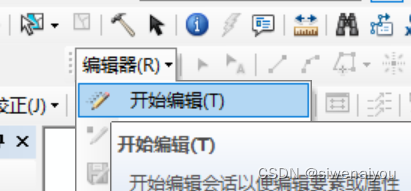

3、点击编辑器，选择开始编辑。

4、选择【裁剪范围】，点击确定

5、画出想要裁剪的范围并保存

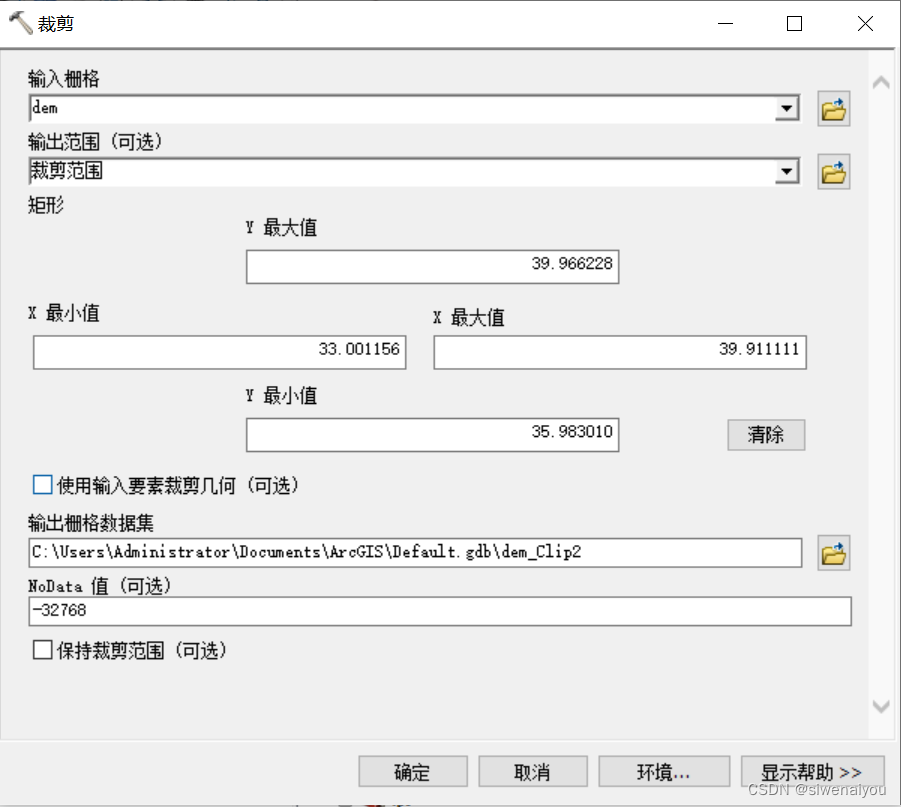

6、选择【工具箱】-【数据管理工具】-【栅格】-【裁剪】。在【输入栅格】里选择要裁剪的dem，在【输出范围】里选择刚创建的裁剪范围。选择一个输出路径，其他参数保存默认。点击确定
