华为Web示例(AC6005配置)：直连二层组网隧道转发【AP+傻瓜交换机+AC+出口网关】

Web示例(V2R19C00版本)：直连二层组网隧道转发【AP+傻瓜交换机+AC+出口网关】

适用于：V200R019C00版本的AC。

注意事项：

FIT AP的软件版本必须与AC的软件版本配套。FIT AP与AC的软件版本配套关系说明以及查看方法可以参见下面的链接：

FIT AP与AC的软件版本配套关系说明以及查看方法

业务需求

企业有出口网关、傻瓜交换机（不支持配置VLAN）、AC和AP设备，希望能够部署无线网络，为员工提供无线上网服务。

组网规划

AC组网方式：直连二层组网。

业务数据转发方式：隧道转发。

DHCP部署方式：AC作为DHCP服务器为AP和STA分配IP地址。

无线业务：VLAN 3，SSID为employee，密码为huawei@123，网段为192.168.3.0/24。网关为AC上的VLANIF3接口IP。

AC与AP建立管理隧道的源接口：VLANIF2，网段为192.168.2.0/24。

AC与出口网关三层互联的接口：VLANIF10。

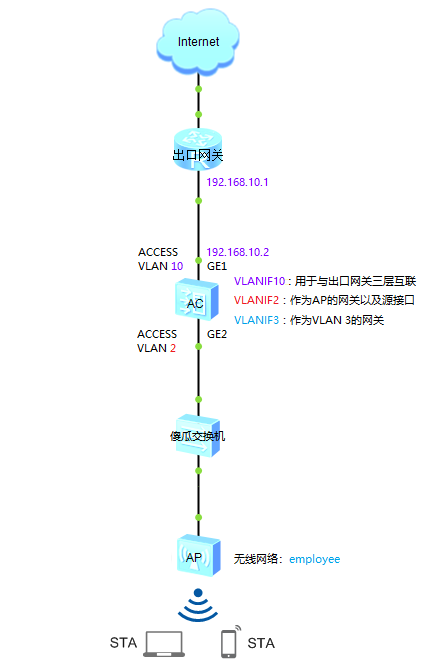

拓扑简图



操作步骤

一、配置AC

1. 开启DHCP服务

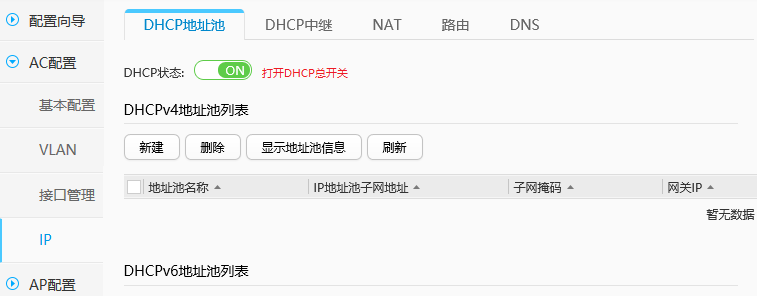

登录Web网管后，依次单击“配置 > AC配置 > IP > DHCP地址池”，进入“DHCP地址池”页面。单击“DHCP状态”的开关，将其设置为“ON”。





2. 配置向导——AC

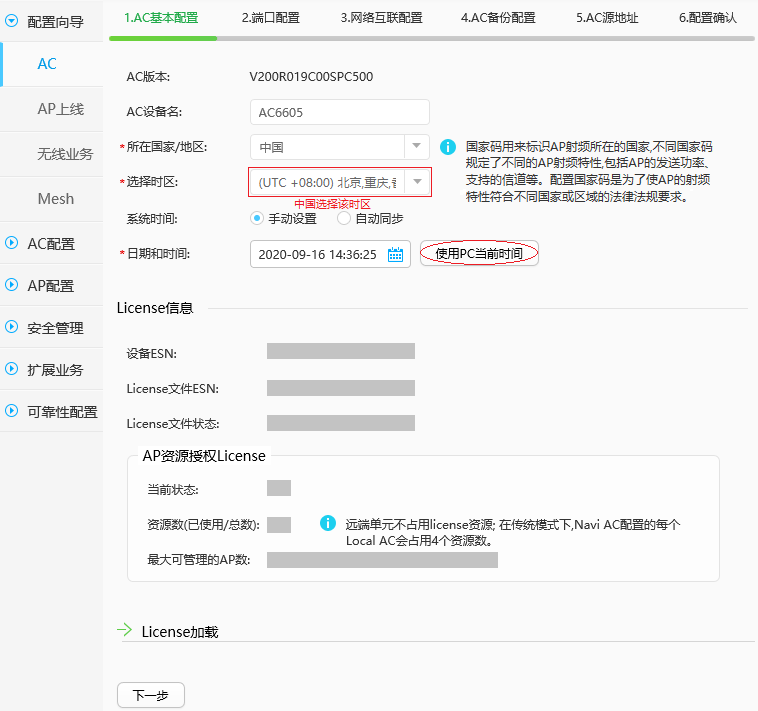

（1）依次单击“配置 > 配置向导 > AC”，进入“AC基本配置”页面。 根据实际情况配置（示例如下图所示）。

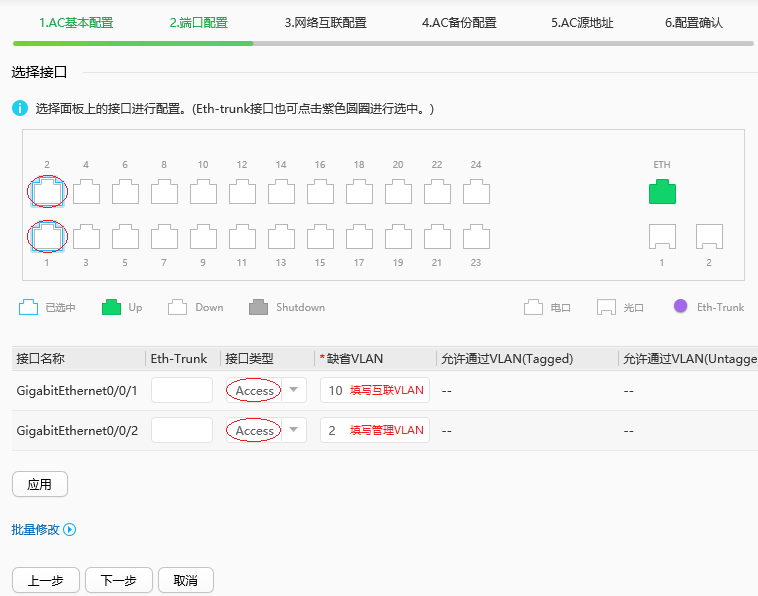

（2）单击“下一步”，进入“端口配置”页面。依次选择连接出口网关和连接傻瓜交换机的接口，参照下图的说明依次配置各项参数。

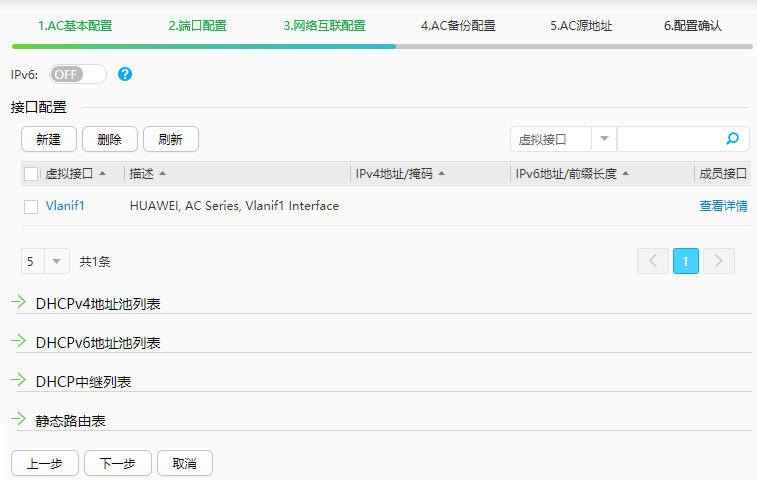

（3）单击“下一步”（对于弹出的“警告”对话框单击“确定”），进入“网络互联配置”页面，如下图所示。



a. 创建互联接口

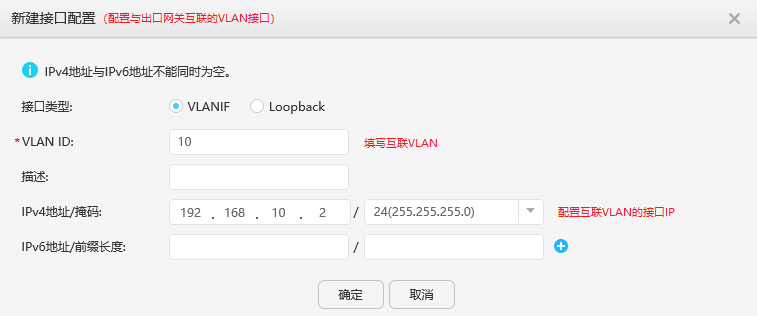

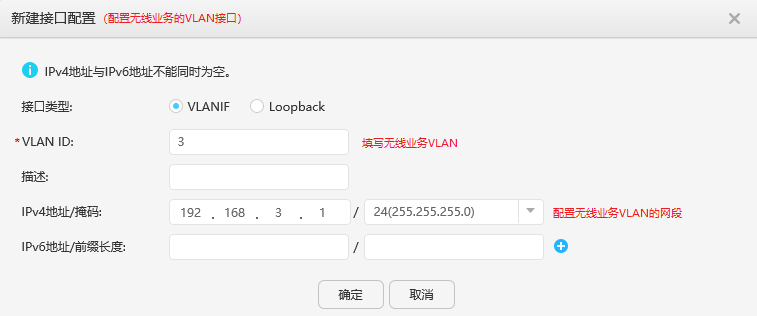

单击“接口配置”下的“新建”按钮，进入“新建接口配置”页面。参照下图的说明依次配置各项参数，单击“确定”。

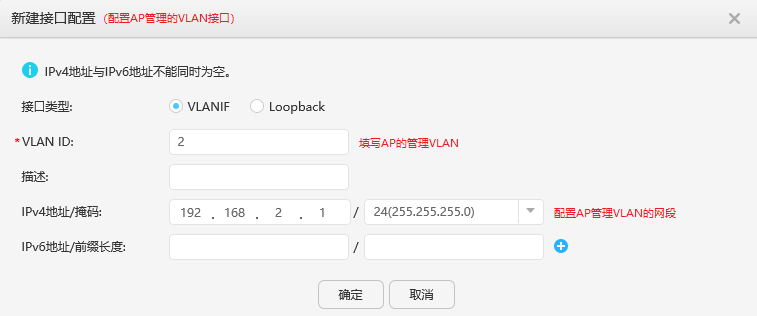

再次单击“接口配置”下的“新建”按钮，进入“新建接口配置”页面。参照下图的说明依次配置各项参数，单击“确定”。



再次单击“接口配置”下的“新建”按钮，进入“新建接口配置”页面。参照下图的说明依次配置各项参数，单击“确定”。



b. 创建DHCP地址池

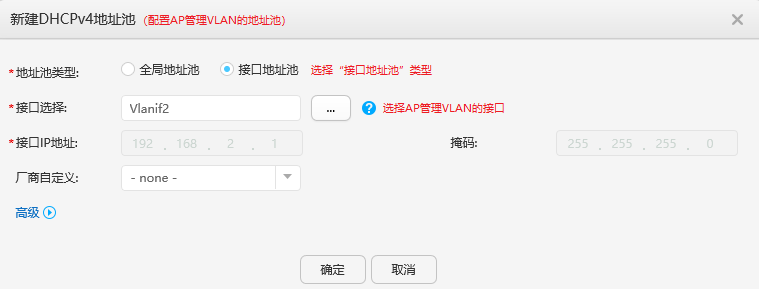

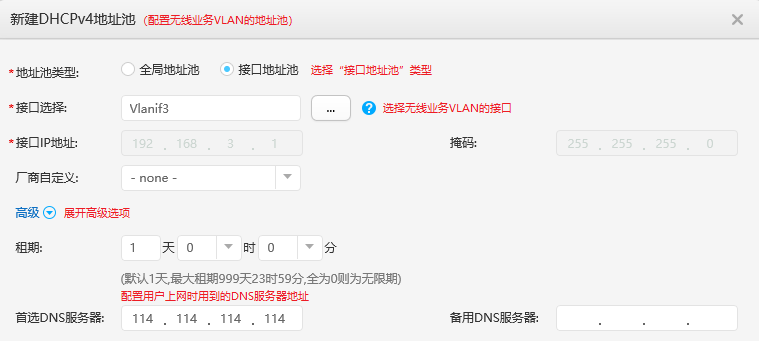

单击“DHCPv4地址池列表”前面的绿色箭头，展开“DHCPv4地址池列表”页面。然后单击该页面中的“新建”按钮，进入“新建DHCPv4地址池”页面。参照下图的说明依次配置各项参数，单击“确定”。



再次单击“DHCPv4地址池列表”页面中的“新建”按钮，进入“新建DHCPv4地址池”页面。参照下图的说明依次配置各项参数，单击“确定”。



c. 创建路由

单击“静态路由表”前面的绿色箭头，展开“静态路由表”页面。然后单击该页面中的“新建”按钮，进入“新建静态路由表”页面。参照下图的说明依次配置各项参数，单击“确定”。



（4）单击“下一步”，进入“AC备份配置”页面。由于当前场景只有单台AC不需要备份配置，所以在这里不做任何配置。

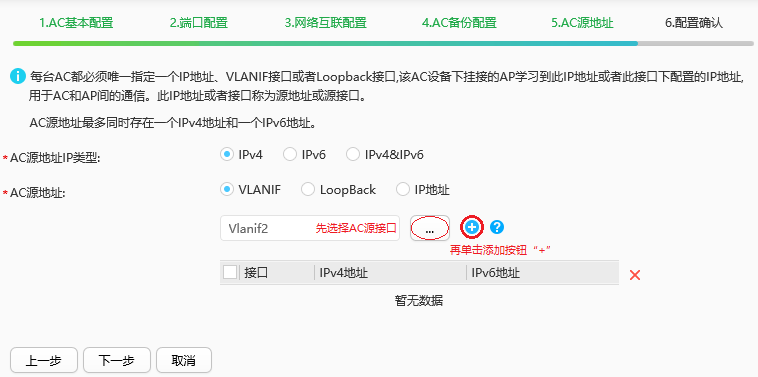

（5）单击“下一步”，进入“AC源地址”页面。参照下图的说明依次配置各项参数。

说明：本示例通过选择管理VLAN对应的VLANIF接口的方式指定AC源地址。

（6）单击“下一步”，进入“配置确认”页面。确认配置没问题后，单击“完成”。

3. 配置向导——AP上线

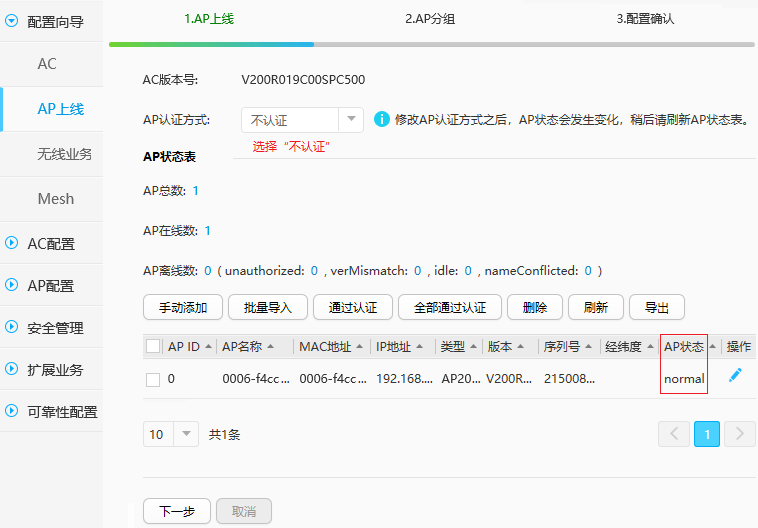

（1）依次单击“配置 > 配置向导 > AP上线”，进入“AP上线”页面。参照下图的说明进行配置。

说明：AP接入网络时，正常情况等几分钟后点击“刷新”可以看到AP的信息，并且AP状态为“normal”则代表上线成功。

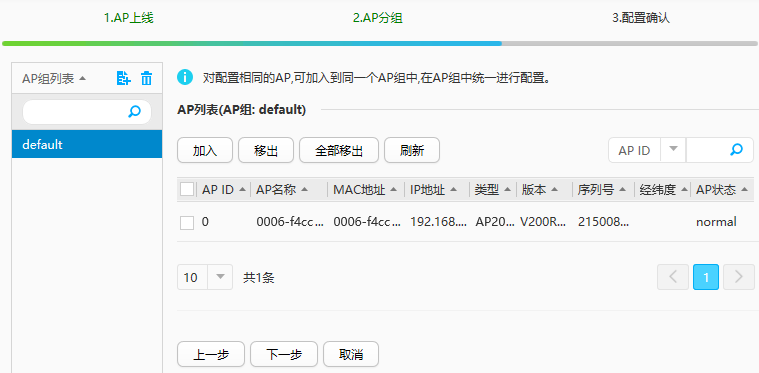

（2）单击“下一步”，进入“AP分组”页面。在这里不做任何配置，代表使用默认的AP组（default）。也可以给AP进行分组（自行规划）。



（3）单击“下一步”，进入“配置确认”页面。确认配置没问题后，单击“完成”。

4. 配置向导——无线业务

依次单击“配置 > 配置向导 > 无线业务”，进入“无线业务配置”页面，如下图所示。



（1）单击“新建”按钮，进入“基本信息”页面。参照下图的说明依次配置各项参数。



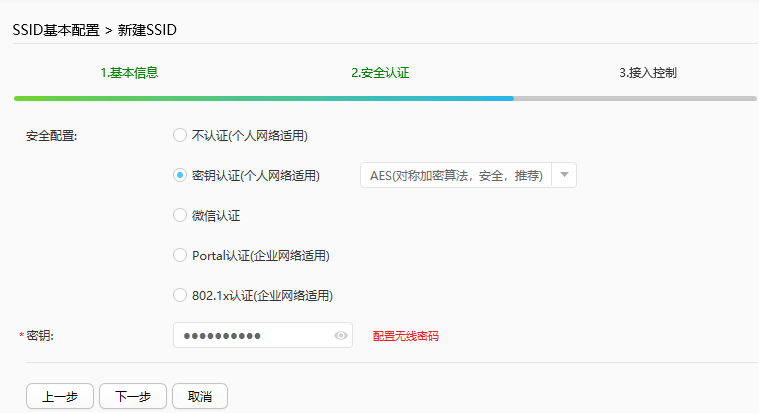

（2）单击“下一步”，进入“安全认证”页面。参照下图的说明依次配置各项参数。

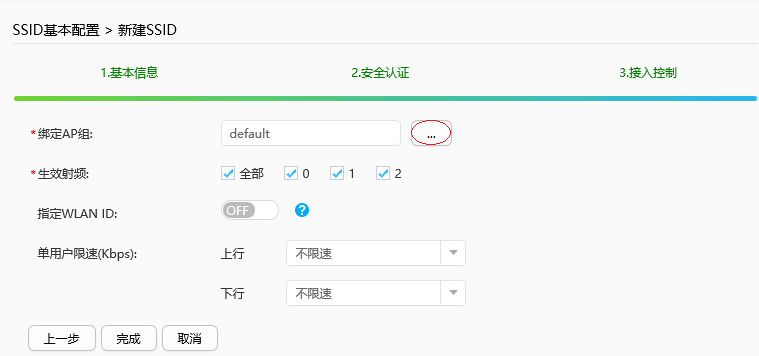

（3）单击“下一步”，进入“接入控制”页面。参照下图的说明依次配置各项参数，单击“完成”。

说明：如果之前给AP进行了分组，则在这里绑定相应的AP组即可；如果使用的是默认AP组，则绑定“default”组即可。

5. 配置NAT业务

配置NAT功能

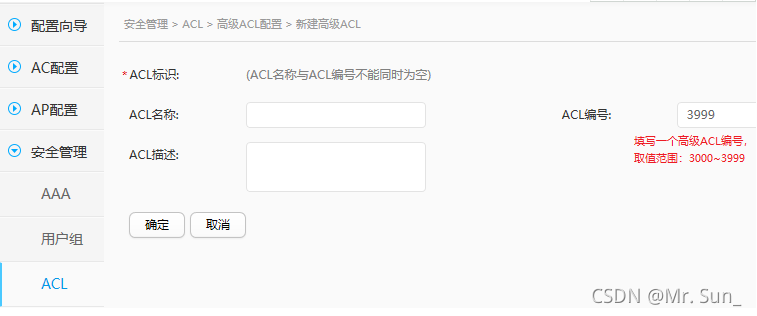

（1）依次单击“配置 > 安全管理 > ACL > 高级ACL配置”，进入“高级ACL配置”页面。 单击“新建”，在弹出的“新建高级ACL”中填写一个ACL编号，单击“确定”。

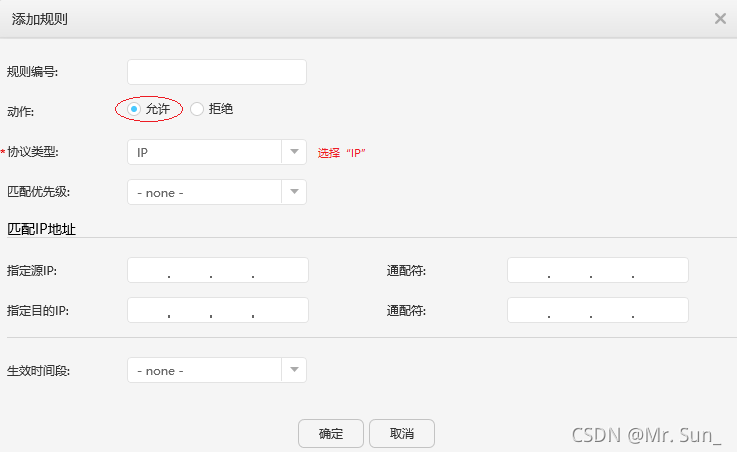

（2）在新增的配置表项中，单击“添加规则”。在弹出的“添加规则”页面中，参照下图的说明依次配置各项参数，单击“确定”。

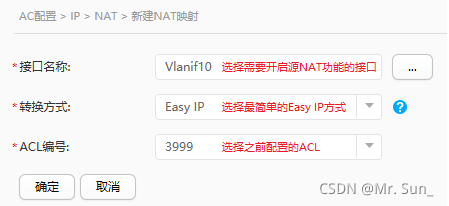

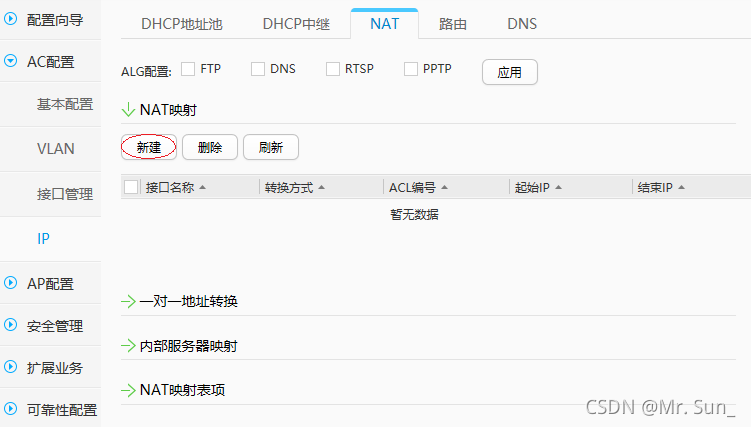

（3）依次单击“配置 > AC配置 > IP > NAT”，进入“NAT”页面。在“NAT映射”配置列表中单击“新建”。


（4）在“新建NAT映射”页面中，参照下图的说明依次配置各项参数，单击“确定”。
