 IRF典型配置举例（LACP MAD检测方式）

1. 组网需求

由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。

2. 组网图

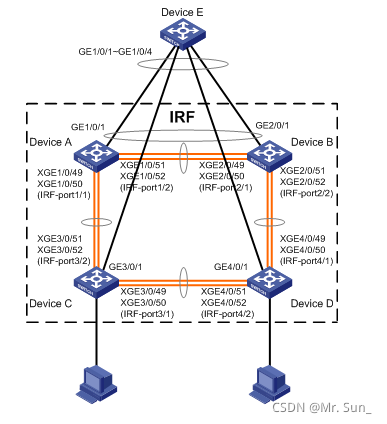

图1-11 IRF典型配置组网图（LACP MAD检测方式）



3. 配置思路

·            Device A提供的接入端口数目已经不能满足网络需求，需要另外增加三台设备Device B、Device C和Device D。

·            鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在四台设备上配置IRF功能）。

·            为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为网络中有一台中间设备Device E，支持LACP协议，所以我们采用LACP MAD检测。

·            为提高IRF链路的性能和可靠性，在成员设备间使用聚合IRF链路方式进行连接。

4. 配置步骤

# 根据图1-11选定IRF物理端口并关闭这些端口。为便于配置，下文中将使用接口批量配置功能关闭和开启物理端口，关于接口批量配置的介绍，请参见“二层技术-以太网交换配置指导”。

Device A

[Sysname] system-view

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/49和Ten-GigabitEthernet1/0/50绑定。

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/49

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/50

[Sysname-irf-port1/1] quit

# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/51和Ten-GigabitEthernet1/0/52绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/51

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/52

[Sysname-irf-port1/2] quit

# 开启Ten-GigabitEthernet1/0/49～Ten-GigabitEthernet1/0/52端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

[Sysname] irf-port-configuration active

(1)       配置Device B

# 将Device B的成员编号配置为2，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-11选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/49和Ten-GigabitEthernet2/0/50绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/49

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/50

[Sysname-irf-port2/1] quit

# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/51和Ten-GigabitEthernet2/0/52绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/51

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/52

# 开启Ten-GigabitEthernet2/0/49～Ten-GigabitEthernet2/0/52端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)       Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。

(3)       配置Device C

# 将Device C的成员编号配置为3，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-11选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/49和Ten-GigabitEthernet3/0/50绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/49

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/50

[Sysname-irf-port3/1] quit

# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/51和Ten-GigabitEthernet3/0/52绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/51

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/52

[Sysname-irf-port3/2] quit

# 开启Ten-GigabitEthernet3/0/49～Ten-GigabitEthernet3/0/52端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(4)       Device C将自动重启，加入Device A和Device B已经形成的IRF。

(5)       配置Device D

# 将Device D的成员编号配置为4，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

#根据图1-11选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/49和Ten-GigabitEthernet4/0/50绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/49

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/50

[Sysname-irf-port4/1] quit

# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/51和Ten-GigabitEthernet4/0/52绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/51

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/52

[Sysname-irf-port4/2] quit

# 开启Ten-GigabitEthernet4/0/49～Ten-GigabitEthernet4/0/52端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(6)       Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。

(7)       配置LACP MAD   //以下是LACP分裂检测，选配

# 设置IRF域编号为1。

<Sysname> system-view

[Sysname] irf domain 1

# 创建一个动态聚合接口，并使能LACP MAD检测功能。

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] mad enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

 Info: MAD LACP only enable on dynamic aggregation interface.

[Sysname-Bridge-Aggregation2] quit

# 在聚合接口中添加成员端口GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1，用于Device A和Device B实现LACP MAD检测。

[Sysname] interface range gigabitethernet 1/0/1 gigabitethernet 2/0/1 gigabitethernet 3/0/1 gigabitethernet 4/0/1

[Sysname-if-range] port link-aggregation group 2

[Sysname-if-range] quit

(8)       配置中间设备Device E

Device E作为中间设备来转发、处理LACP协议报文，协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑，使用一台支持LACP协议扩展功能的交换机即可。

​

如果中间设备是一个IRF系统，则必须通过配置确保其IRF域编号与被检测的IRF系统不同。



# 创建一个动态聚合接口。

<Sysname> system-view

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] quit

# 在聚合接口中添加成员端口GigabitEthernet1/0/1～GigabitEthernet1/0/4，用于帮助LACP MAD检测。

[Sysname] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/4

[Sysname-if-range] port link-aggregation group 2

[Sysname-if-range] quit
