Windows server DHCP服务器为多个VLAN分配IP地址

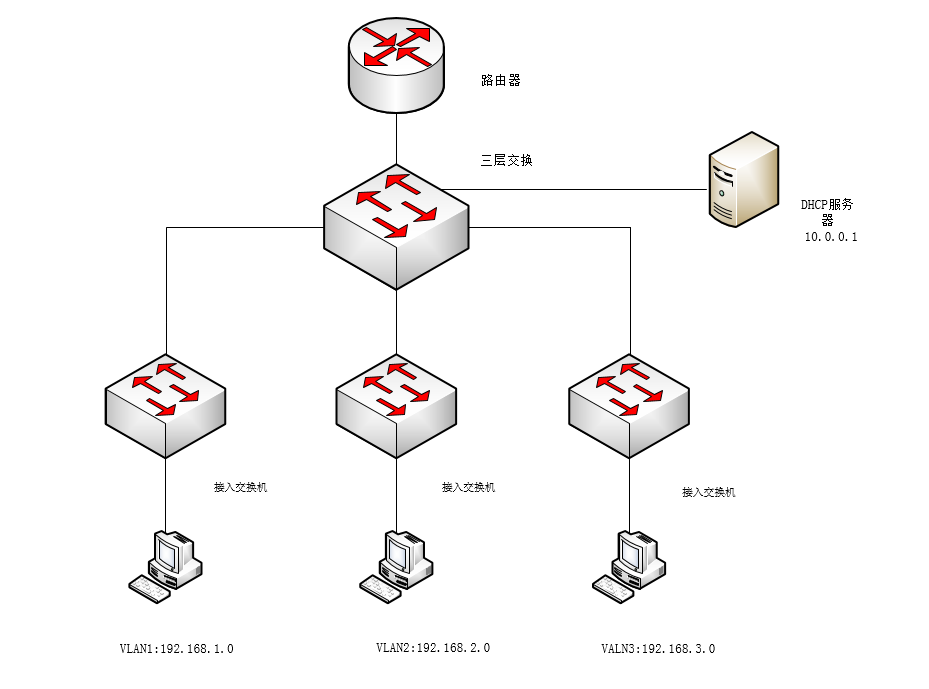

网络拓扑

一、DHCP服务器配置（Windows2008）

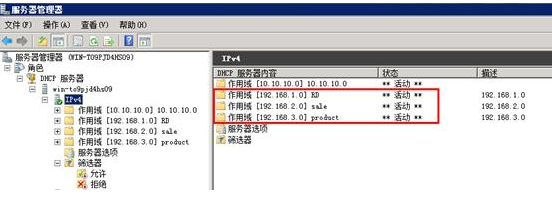

1、在DHCP服务器上建立三个作用域

2、DHCP服务器路由设定

　　在不同的IP地址段的路由选项设定对应VLAN的网关地址，那么不同VLAN就可以得到相应的IP,  为什么服务器上能区分不同的VLAN， 是因为交换机上请求的源IP地址决定的。

二、核心交换机配置（三层交换为Cisco 3560）

1、建立VLAN

switch(Config)#vlan 2

switch(Config)#vlan 3

2、设置VLAN IP地址并指定DHCP服务器地址

switch(Config)#interface vlan

switch(Config-if)#ip address “IP地址”

switch(Config)#ip helper-address "dhcp server IP"

三、在接入式交换机设置端口全局参数

switch(config)#interface range fa 0/1 - 24

switch(config-if-range)#switchport mode access

switch(config-if-range)#spanning-tree portfast
