基于STC单片机的无线充电系统

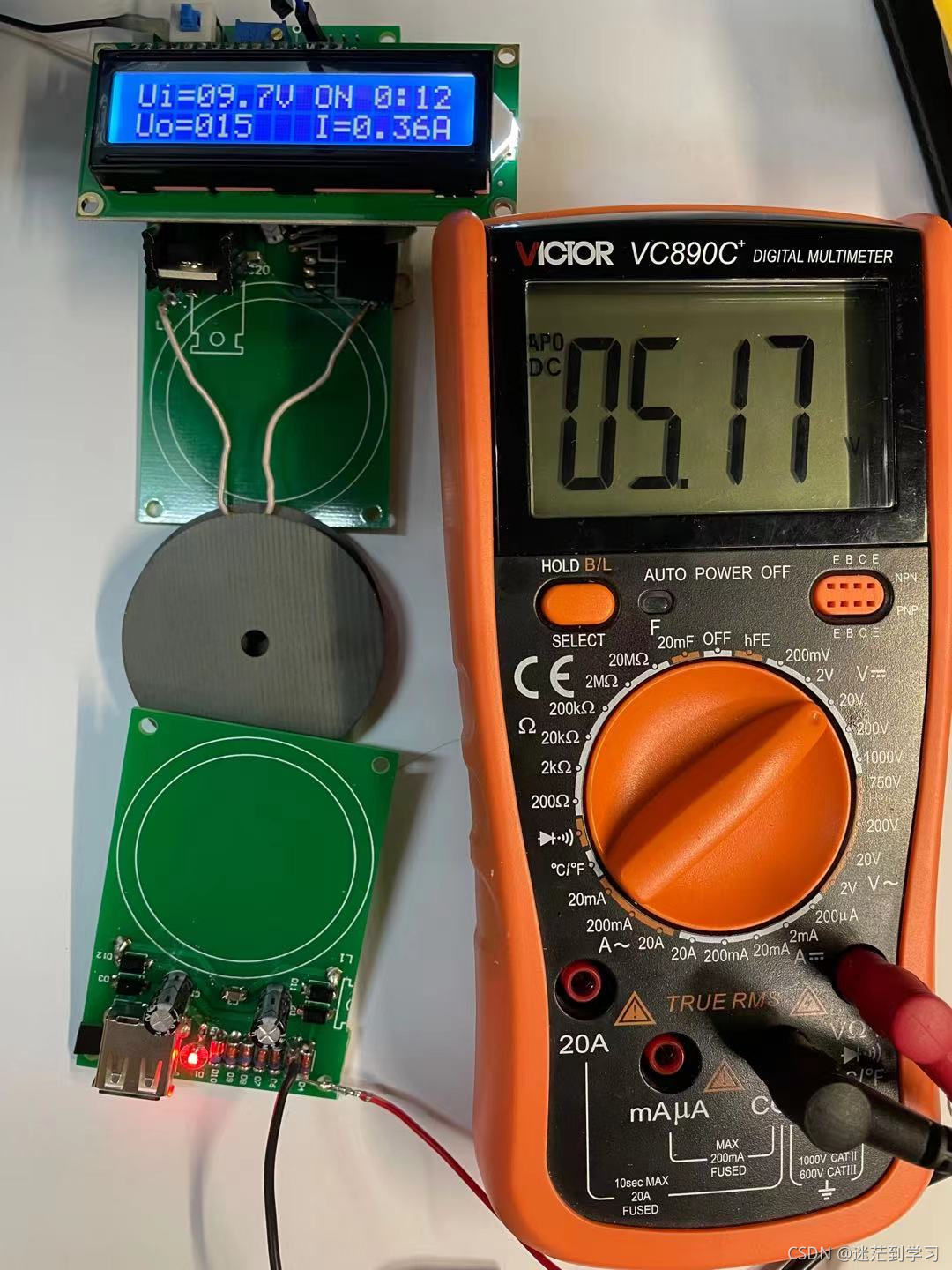

先放一张实物图：

使用的是STC12C4052AD单片机，可以用拆机的就可。

项目内容

输入电压	12V~5V
输出电压	5V
工作电流	1A~2A
功率	5~10w
实现功能	无线充电、充电计时、异物检测，充满自动断电，过流过温保护

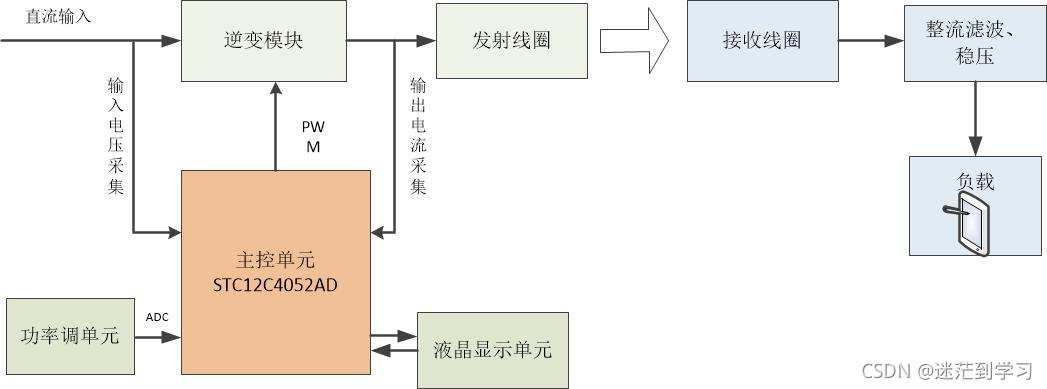

看一下架构 ：

1. 逆变模块：种类较多。单管逆变、双管逆变、还有ZVS等。对于本科毕设来说，其中一种就够用，当然如果继续深究就会涉及到补偿等，这方面的论文也很多；
2. 发射线圈：一般与谐振电容值一起计算谐振频率；
3. 主控单元：这里选取的是STC12C4052AD，主要用到两个功能，PWM和ADC，所以能够熟练使用定时器和ADC采集就可以。
4. 功率调整单元：其实就是档位的设置，这属于功能之一，当然还可以增加其他功能；
   比如：异物检测、充电计时。功能可以通过硬件实现，也可以通过软件优化实现，看个人能力。
5. 接收线圈、整流滤波等模块要根据自己的需求来，如果给手机充电，就可以简单点，将输出电压稳定在5V即可。
   当然这其中也有一些技术点，比如锂电池的三段式充电，恒流、恒压、涓流等，有一些毕业设计的课题中就设计到这一块。
