西门子数控系统在数控机床上得到了广泛的应用，尤其在高档数控机床上应用非常普遍。西门子数控系统的种类也非常多，如早期的SINUMERIK 810M，SINUMERIK 840C等模拟系统。从上世纪90年代开始，西门子的数字数控系统开始大规模的使用，形成了两大类主要的数控系统，即西门子SINUMERIK 840D系列和西门子SINUMERIK 802系列。

西门子系统840D SL/828D,网卡可以直接采集X127/X130数据，可以不开通相关协议，当然开通协议也是支持的，方便快速设置。

优点：不需要授权，对设备版本无要求。

官方方式，我们也支持

官方采用以太网进行数据采集,高档西门子系统840D SL/828D，在4.5版本后都集成了最新工业协议OPCUA，OPCUA是一个开放标准工业协议，一般需要联系西门子把该协议授权（费用3千左右人民币）打开，数据采集完全满足我们需求，包括状态、设备运行参数、PLC点位、刀具参数、加工参数。等等。

1. 西门子SINUMERIK 840D/810D系列数控系统

SINUMERIK 840D系列包括SINUMERIK 840D、810D、FM-NC、840Di，这些系统具有大部分相同的接口参数，大部分相同的部件和相同的通信接口。包括近期推出的Solution Line系列的Sinumerik 840Dsl,840Disl，都具有很多的共通性。

在机床数据采集中，根据这些系统配置的人机界面单元的不同则采取的手段也就不同。该系列的人机界面单元包括采用通用操作系统平台和嵌入式操作平台两大类。通用操作系统的人机部件有早期MMC102、MMC103等，其系统包括Windows 311、Windows 32、Windows 95等；当前使用的PCU50,PCU50.3等，其操作系统为Windows NT4.0和Windows XP等。在嵌入式操作系统的人机部件早期包括MM100.2，当前使用的PCU20等。

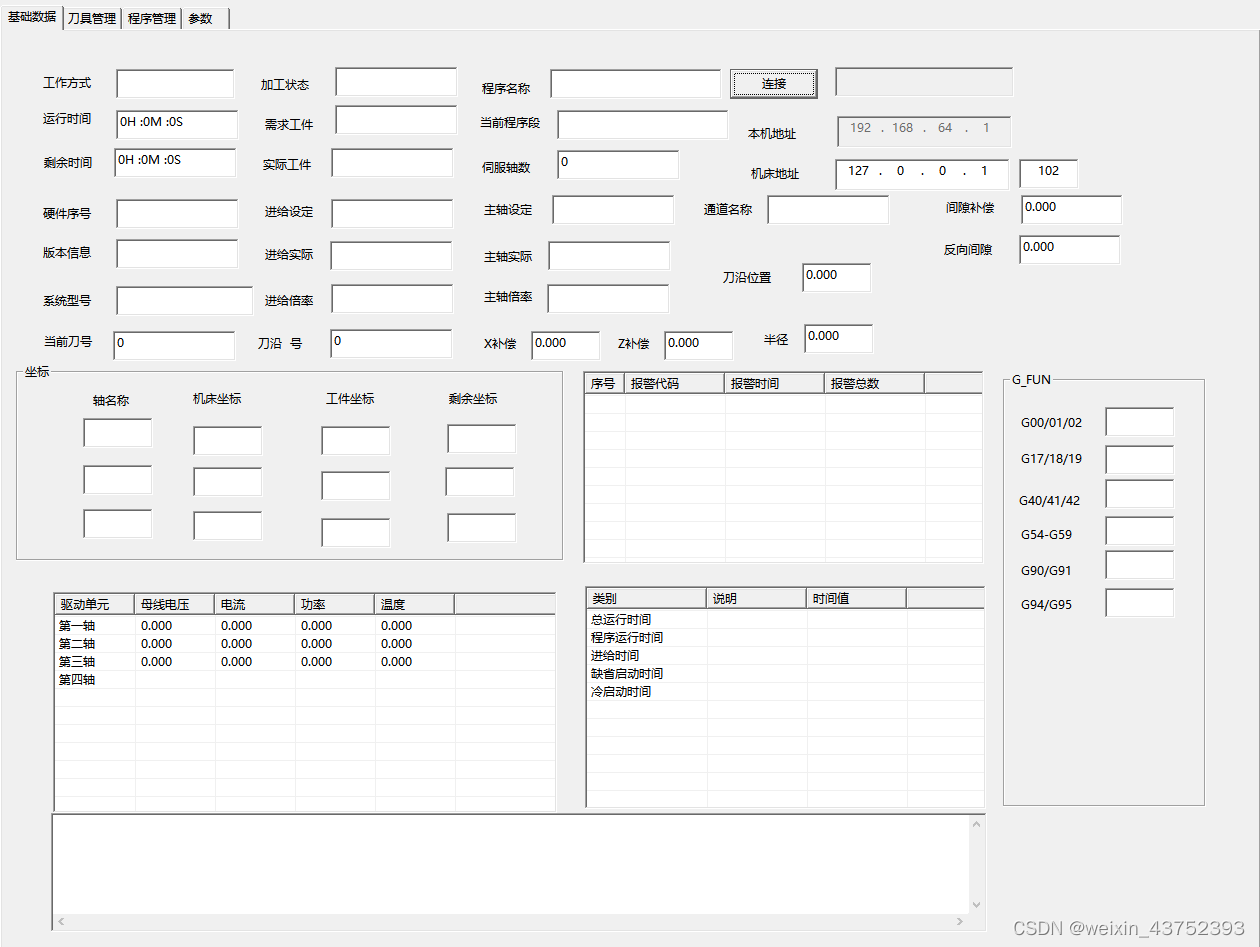

操作方式数据：手动JOG、MDA、自动等

–程序运行状态（运行，停止，暂停等）

–主轴数据：主轴转速、主轴倍率，主轴负载，主轴运转状态

–进给数据：进给速度、进给倍率

–轴数据：轴坐标（机床坐标系、工件坐标系统），轴负载

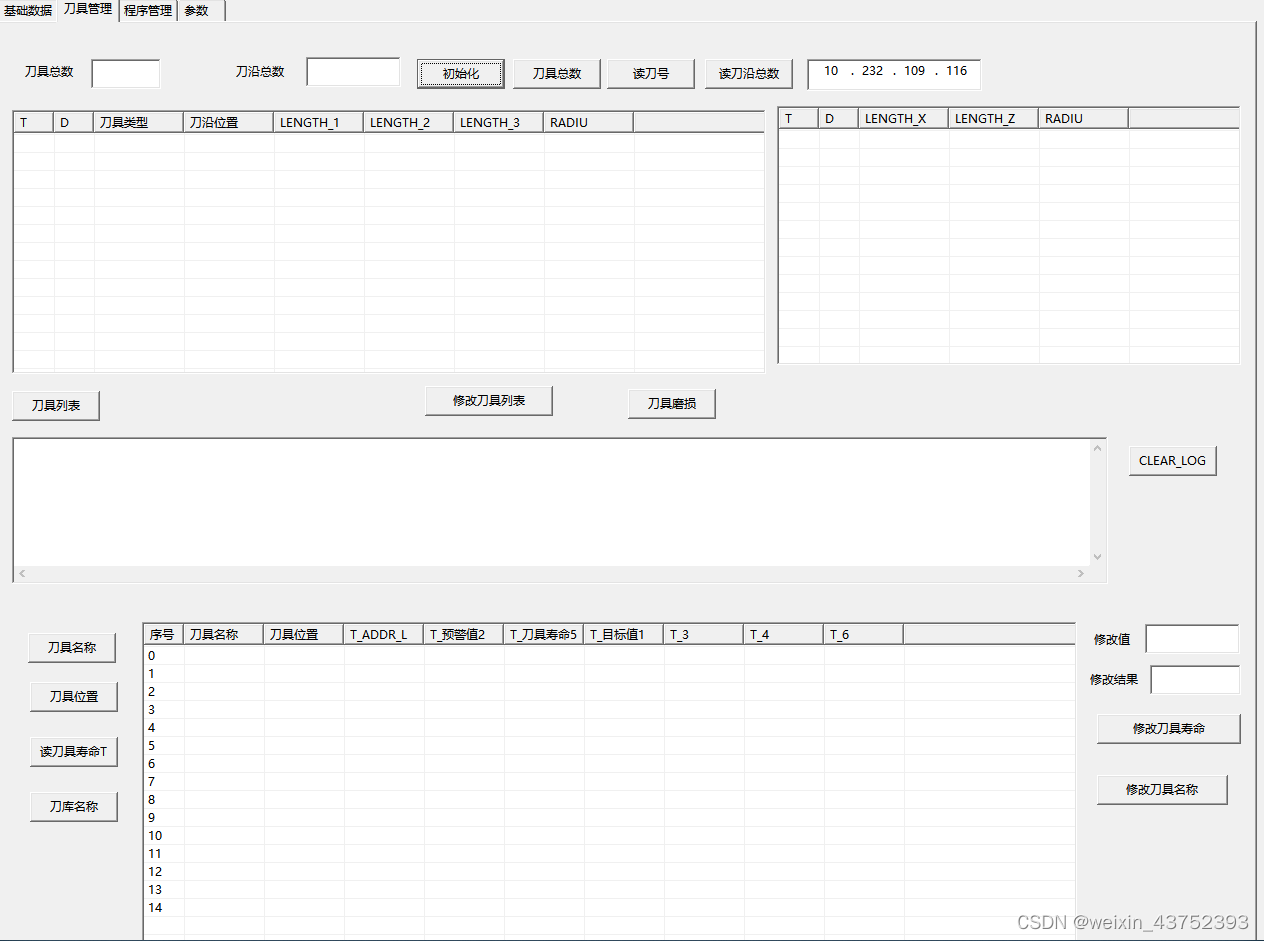

–加工数据：当前执行的程序名称、程序路径；当前使用的刀具

–报警数据：报警代码、报警信息内容、报警时间

所有数据均实时后台采集，不用任何人工干预。

西门子840D/810D系列系统

1）采用以太网进行数据采集。通常要求西门子840D系列系统采用PCU50的人机计算机，WindowsNT4.0和WindowsXP操作系统，采用以太网卡进行数据采集。在PCU50上安装采集软件，如西门子采用OPCDA接口或DDE技术进行数据采集。

乐芯采集优势：

方法一、 采用基于系统编程语言，在机床上不需要安装任何插件。

在系统放一个小的客户端程序， 软件不需要安装。 采集变量只 有11KB，非常方便。

可支持具备 winNT，2000，xp 系统的840D系统

方法二、采集盒，机床不安装任何插件，直接采集。

可支持具备 xp 系统的840D系统

2. 西门子SINUMERIK 802系列数控系统

西门子SINUMERIK 802系列数控系统包括SINUMERIK 802S/802C/802D数控系统和Solution Line系列的SINUMERIK 802Dsl/828D等数控系统。其在数据接口、操作部件和软件通信上具有许多相通之处。根据配置和版本的的不同，其通信接口也可分为两大类：以太网通信和串口通信。SINUMERIK 802S/802C/802D以及早期版本的SINUMERIK 802Dsl系统，不具备以太网通信功能，SINUMERIK 802Dsl后期版本和SINUMERIK 828D系统具备以太网通信功能。

针对不具备以太网通信功能的西门子802系列数控系统，制造数据管理系统MDC可采集到如下的典型数据：

操作方式：手动，MDA、自动等

主轴数据：主轴转速、主轴倍率，主轴功率、主轴运转状态

进给数据：进给倍率、进给保持状态

程序运行状态（运行，停止，暂停等）

加工数据：当前使用的刀具号

报警数据：NC报警， PLC报警状态和PLC报警号

所有数据均实时后台采集，不用任何人工干预。
