各型号电阻电容厂商命名规则

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

记录各厂商、不同型号电阻电容命名规则，方便快速识别重要参数

一、电容篇

1.AVX电容 Automotive MLCC系列

2.MuRaTa电容 Automotive MLCC GCM系列

（1）15 ————表示尺寸(长宽)(1.00.5mm)

国内通用尺寸表示(长)宽)1.60.8mm(单位为mm).国际通用尺寸为0603(单位为inch)，村田常用代码有03、15、18、21、31、32、42、43、55等，具体对应值如下：

03----0.60.3mm----0201 15----1.00.5mm----0402 18----1.6*0.8mm----0603

21----2.01.25mm----0805 31----3.21.6mm----1206 32----3.2*1.5mm----1210

42----4.52.0mm----1808 43----4.53.2mm----1812 55----5.7*5.0mm----2220

*（2）*5 ———— 表示厚度(T) (0.8mm)

5、6、8、9常用厚度村田代码B,C,E等，具体对应值如下：

5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm

*（3）*R7 ————表示材质(X7R)

常用材料村田代码5C，R6，R7，F具体对应值如下：

5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V

5C工作温度为-55度—— 125度，温度系数是0 -30ppm/度;

R工作温度-55度—— 温度系数为85度 -15%;

R7工作温度-55度—— 125度，温度系数是 -15%;

F5工作温度-30度—— 85度。温度系数为 22,-82%

100pf以下小容值一般采用5C材质,100PF——1uf的一般采用R7材质，1uf以上一般采用R6.一般采用精度要求低的材料F5材料。材料的选择直接影响电容值的精度和耐温性。

*（4）*1H ————表示额定电压(DC16V)

常用的电压村表示0J，1A，1C，1E，1H等，对应值如下：

0J------6.3V 1A------10V 1C------16V 1E------25V 1H------50V 2A------100V

*（5）*104-表示静电容量(0.1)UF)

由三位字母数字表示，单位为皮法(pF)。第一位和第二位数字是有效数字，第三位数字是有效数字后的0个数字，小数点时大写字母R此时所有数字都是有效数字。

比如：R50表示0.50，即0.50.5pF;1R0表示1.0pF;101表示100pF(即前2位10为有效数字.前10个有效数字后0的第三位1是1.也就是100pF)

1微法(UF)=1000纳法(NF) 1纳法(NF)=1000皮法(pF)

*（6）*K ————表示静电容量允许偏差，通常称为档位和精度( -10%)

常用档位有B、C、D、J、K、M、Z,具体对应值如下：

B= ±0.1pF C=±0.25pF D= -0.5pF J= -5% K= -10% M= -20% Z= 80,-20%

正常5C可以达到材料的精度B、C、D、J档;R6、R7可以达到材料的精度K、M档;F5材料精度为Z档。

3.TDK电容 Automotive MLCC CGA系列

二、电阻篇

1.Vishay CRCW 系列

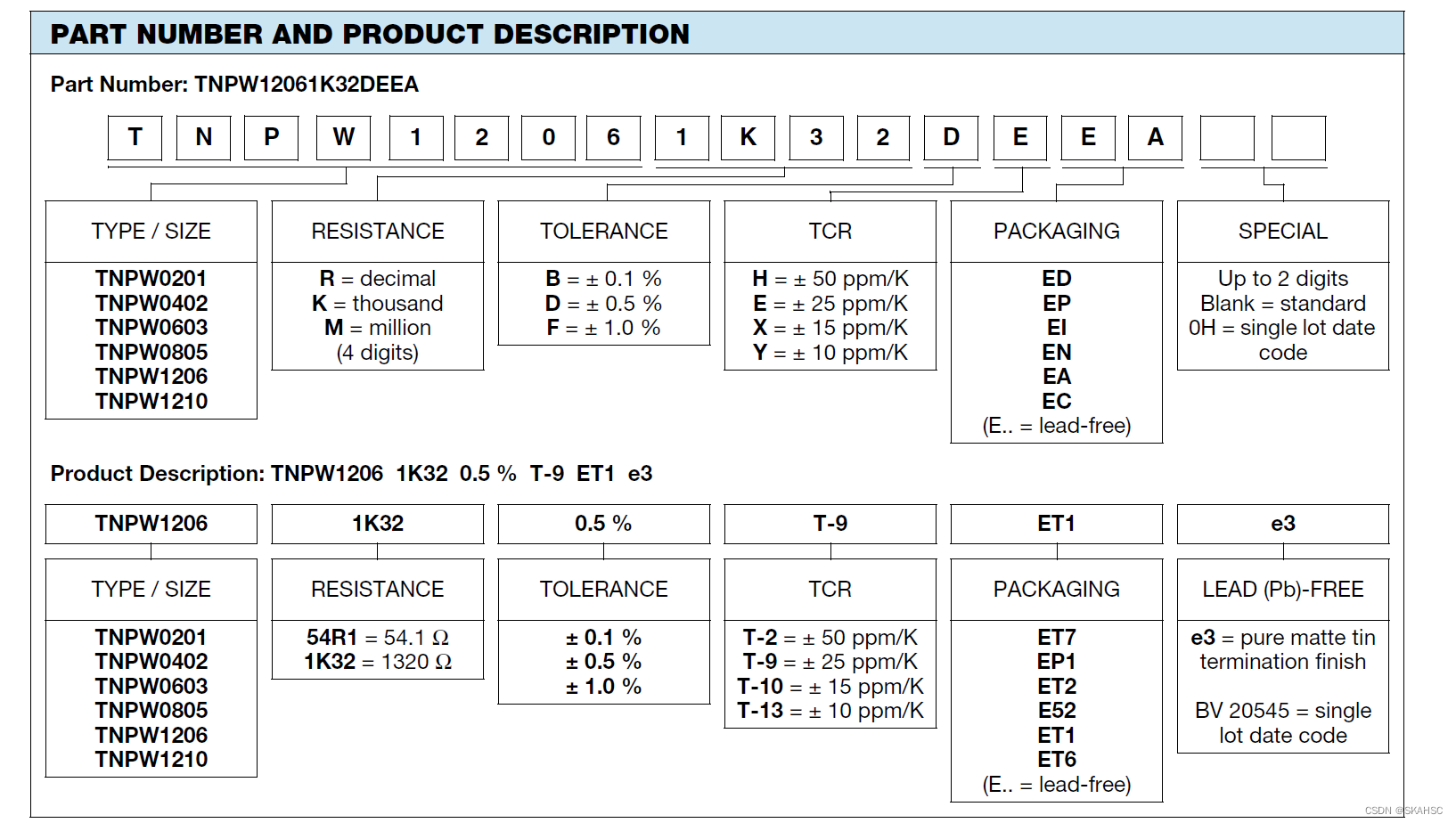

## 2.Vishay TNPW 系列
![在这里插入图片描述](https://img-blog.csdnimg.cn/ba7420f3e1c1454493ab25d924ed1dd9.png)
