黑盒测试的因果图法(输入条件之间的相互制约关系)

判定表法针对输入条件之间的约束不能有效区分，会导致产生一些不合理的组合条件。需要体现输入条件之间的相互制约关系，可以使用因果图法。

定义:

因果图法是用图解的方法表示输入的各种组合、约束关系，依据因果图最终写出判定表从而设计相应的测试用例。

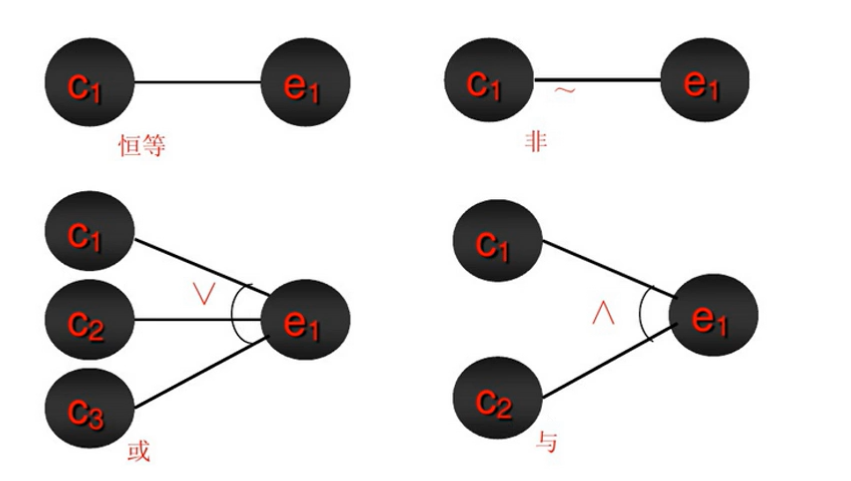

因果关系:

体现条件和结果的关系。左结点表示输入状态(原因)，右结点表示输出状态(结果)

• 恒等:若c1是1，则e1也是1;否则e1为0.
• 非:若c1是1，则e1是0;否则e1是1。
• 或:若c1或c2或c3是1，则e1是1;否则e1为0。“或”可有任意个输入
• 与:若c1和c2都是1，则e1为1;否则e1为0。“与”也可有任意个输入。

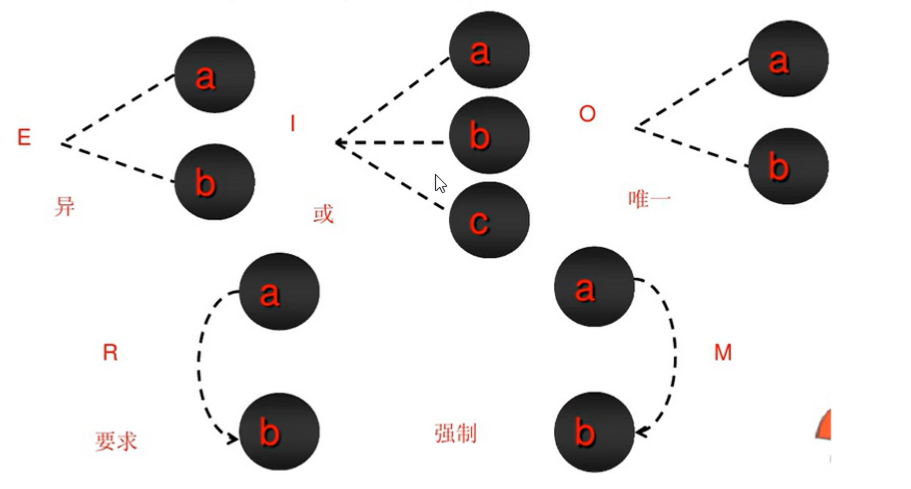

约束关系:

输入条件间可能存在某些依赖关系，称为约束。例如,某些输入条件本身不可能同时出现。输出状态之间也往往存在约束。在因果图中,用特定的符号标明这些约束。

• E约束(异):a和b中至多有一个可能为1，即a和b不能同时为1.
• I约束(或):a、b、c中至少有一个必须为1，即a、b、c不能同时为0.
• O约束(唯一):a和b必须有一个且仅有一个为1。
• R约束(要求):a是1时，b必须是1，即a为1时，b不能为0.
• M约束(强制):若结果a为1，则结果b强制为0。

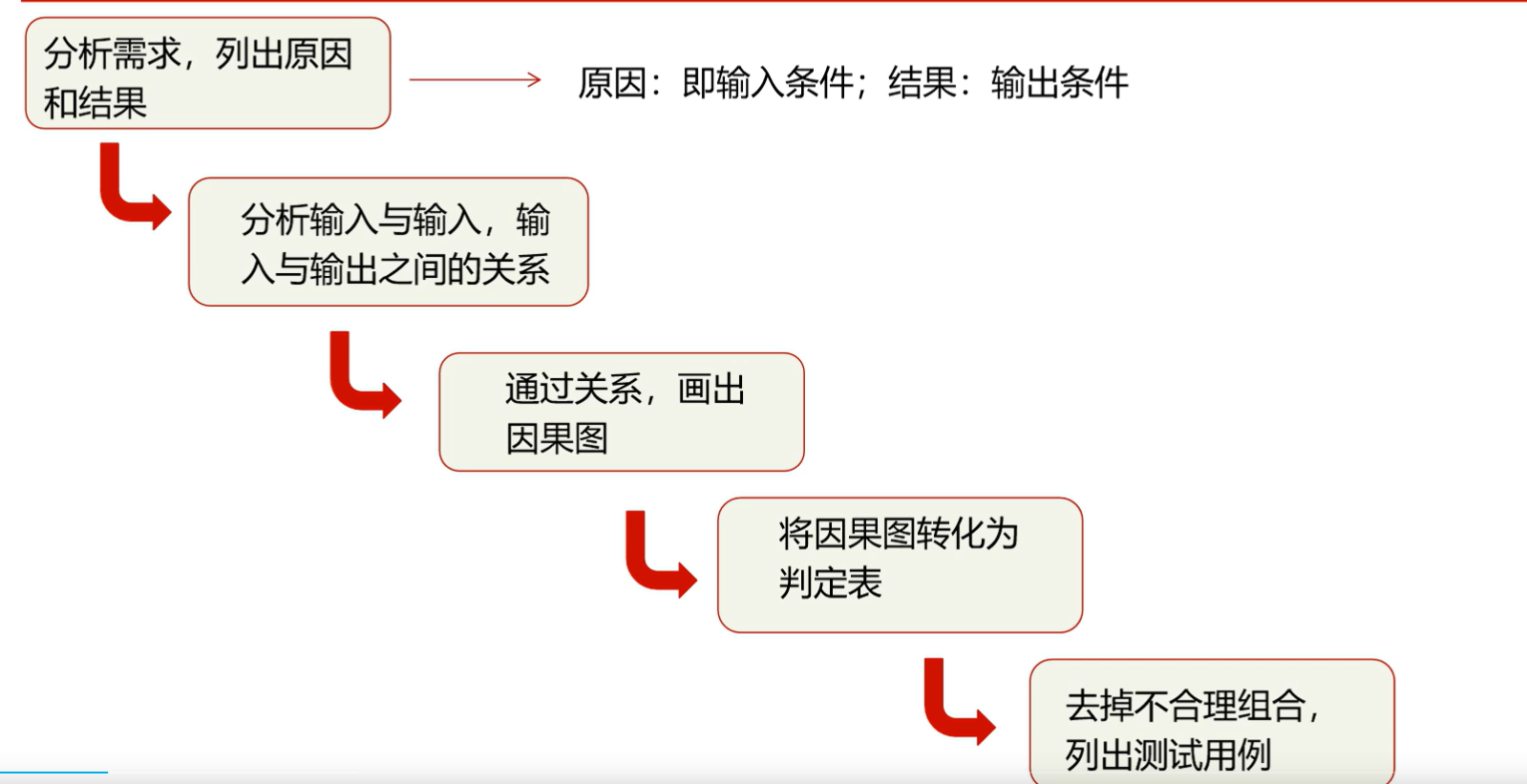

设计用例步骤

1. 分析需求：阅读需求文档，将复杂的用户案例分解成若干个简单的部分，以便于处理。
2. 确定原因和结果：在每个分解好的部分中，识别出哪些是输入条件（原因），哪些是输出结果（结果），并将它们分别标识出来。原因通常放在一列，结果放在另一列。
3. 确定逻辑关系：分析需求文档，找出原因和结果之间的关系，并使用逻辑运算符（如AND、OR、NOT）来表示这些关系。
4. 确定约束关系：继续分析需求，找出原因和原因之间、结果和结果之间的约束限制，并使用特定的符号来标识这些约束关系。
5. 画出因果图：根据分析的原因和结果及其之间的关系，绘制出因果图。在因果图中，左侧节点表示输入状态（原因），右侧节点表示输出状态（结果）。
6. 将因果图转换为决策表：将因果图中的每个原因和结果分别取真和假两种状态（通常用0和1表示），并列出所有可能的状态组合。根据因果图中的约束条件，去除不可能出现的组合。
7. 设计测试用例：根据决策表中的每一列所表示的情况，设计相应的测试用例。每一列都对应一个可能的输入组合，从而产生一个测试用例。
8. 考虑约束条件：在因果图中，使用特定的符号来标识输入条件之间的约束关系，如互斥（E）、包含（I）、唯一（O）和要求（R）等。这些约束条件有助于简化决策表，并确保测试用例的完整性和有效性。

例子:

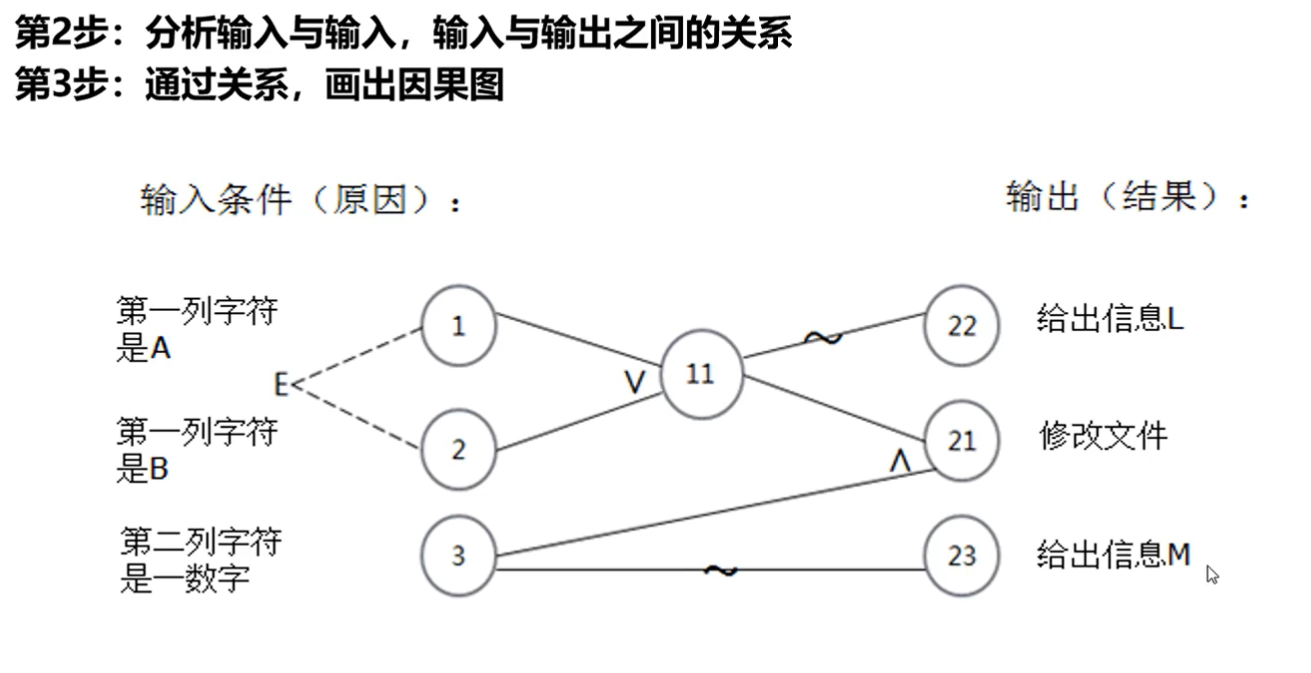

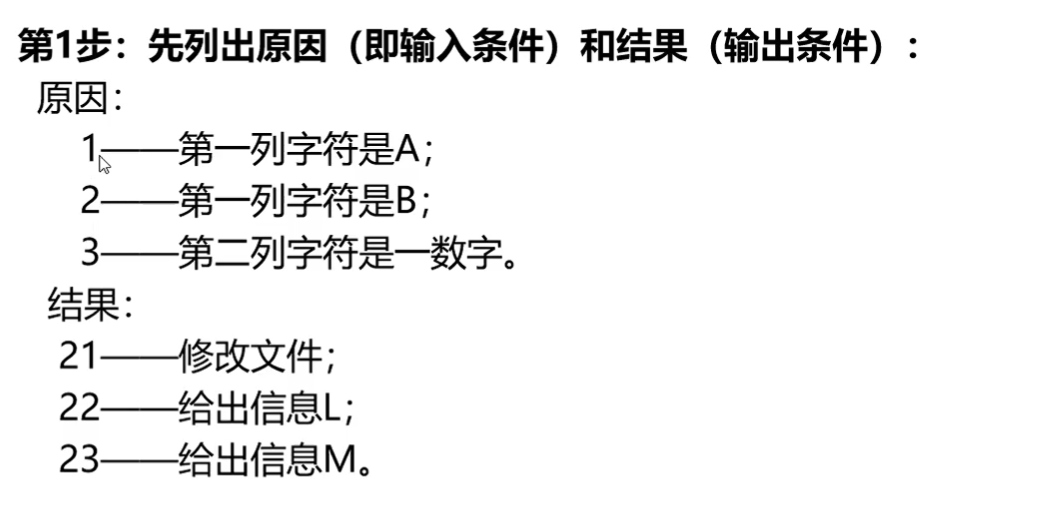

某软件规格说明书包含这样的要求:第一列字符必须是A或B，第二列字符必须是一个数字在此情况下进行文件的修改，但如果第一列字符不正确，则给出信息L;如果第二列字符不是数字则给出信息M。
